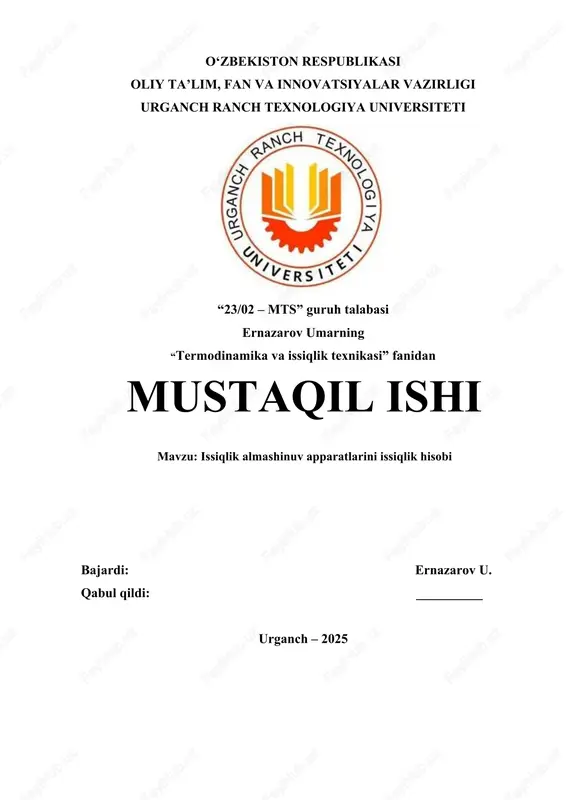

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/02 – mts” guruh talabasi ernazarov umarning “termodinamika va issiqlik texnikasi” fanidan mustaqil ishi mavzu: issiqlik almashinuv apparatlarini issiqlik hisobi bajardi: ernazarov u. qabul qildi: __________ urganch – 2025 issiqlik almashinuv apparatlarini issiqlik hisobi reja: 1. issiqlik almashinuv apparatlari xaqida umumiy ma’lumotlar. 2. issiqlik almashinuv apparatlarini hisoblash 3. o‘rtacha temperatura bosimini hisoblash 1. issiqlik almashinuv apparatlari xaqida umumiy ma’lumotlar. issiqlik tashuvchini qizdirish yoki sovitish uchun mo‘ljalangan qurilma issiqlik almashinuv apparati (iaa) deyiladi. issiqlik tashuvchi sifatida suyuqlik yoki gaz ishlatiladi. issiqlik tashuvchilar isituvchi va isitiladigan tashuvchilarga bo‘linadi. masalan, qozon ichida qizigan gaz isituvchi issiqlik tashuvchi, qozondagi suv esa isitiladigan issiqlik tashuvchi hisoblanadi. isitish radiatoridagi suv isituvchi issiqlik tashuvi, xonaga issiqlikni tarkatadigan havo esa, isitiladigan issiqlik tashuvchi hisoblanadi. iaa lariga bug‘ qozonlari, kondensatorlar, bug‘ qizdirgichlar, havo isitkichlar, markaziy isitish asboblari, radiatorlar va shu kabilar misol bo‘la oladi. iaa lari o‘zining …

2 / 14

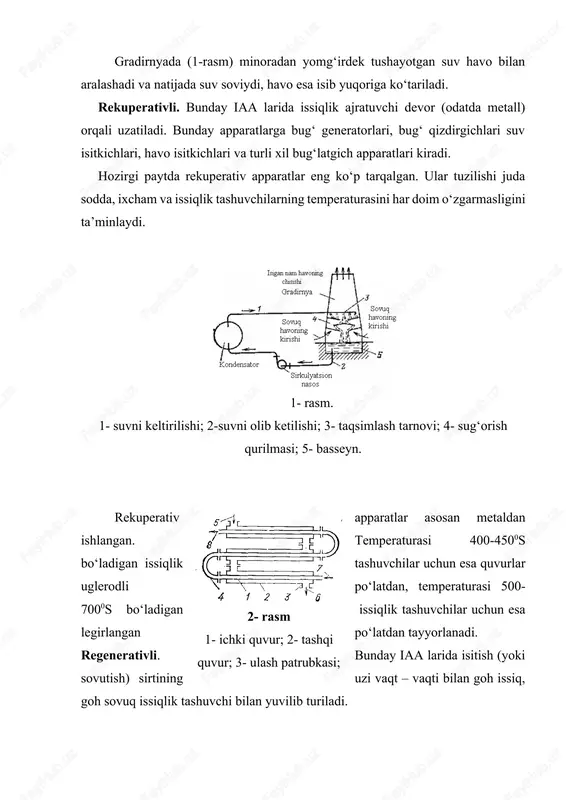

i, so‘ngra iste’molchilarga uzatiladi. bunday iaa lariga gradirnyalar, deaeratorlar, skrubberlar va boshqa qurilmalar kiradi. gradirnyada (1-rasm) minoradan yomg‘irdek tushayotgan suv havo bilan aralashadi va natijada suv soviydi, havo esa isib yuqoriga ko‘tariladi. rekuperativli. bunday iaa larida issiqlik ajratuvchi devor (odatda metall) orqali uzatiladi. bunday apparatlarga bug‘ generatorlari, bug‘ qizdirgichlari suv isitkichlari, havo isitkichlari va turli xil bug‘latgich apparatlari kiradi. hozirgi paytda rekuperativ apparatlar eng ko‘p tarqalgan. ular tuzilishi juda sodda, ixcham va issiqlik tashuvchilarning temperaturasini har doim o‘zgarmasligini ta’minlaydi. 1- rasm. 1- suvni keltirilishi; 2-suvni olib ketilishi; 3- taqsimlash tarnovi; 4- sug‘orish qurilmasi; 5- basseyn. 2- rasm 1- ichki quvur; 2- tashqi quvur; 3- ulash patrubkasi; 4- egilgan joy; 5-6 - birinchi issiqlik tashuvchining kirishi va chiqishi; 7- 8 ikkinchi issiqlik tashuvchini kirishi va chiqishi rekuperativ apparatlar asosan metaldan ishlangan. temperaturasi 400-4500s bo‘ladigan issiqlik tashuvchilar uchun esa quvurlar uglerodli po‘latdan, temperaturasi 500-7000s bo‘ladigan bshladigan issiqlik tashuvchilar uchun esa legirlangan po‘latdan …

3 / 14

b); ko‘ndalang oqimli (4- rasm, v); aralash oqimli (4- rasm, g) ko‘plab ko‘ndalang oqimli (4-rasm, d) 3 – rasm. 1- rotor vali; 2- pastki va yukoridagi podshipniklar; 3- elektrodvigatel; 4- tiqilgan narsa; 5- tashqi qo‘zg‘almas g‘ilof; 6-7- zichlagichlar; 8- havoning chiqib ketishi; 9 - gaz patrubkalari. 4-rasm. iaa larida issiqlik tashuvchilarning harakatlanish sxemasi. 1.4 . issiqlik tashuvchilar turiga qarab: suv – suvli (2- rasm); bug‘ – suvli; suv – havoli ( 1- rasm) gaz – havoli ( 3- rasm); yog‘ - havoli. 1.5.materialning turiga qarab: po‘latli iaa lari; cho‘yanli iaa lari, bular korroziyaga chidamli va nisbatan arzon, lekin mustaxkamligi po‘latdan past; grafitli iaa lari – bular kimyoviy agressiv muhitda ishlatiladi; shishali, sopolli, qo‘rg‘oshinli, plastmassali iaa lari ham kimyoviy muhitlarda qo‘llaniladi. 1.6. issiqlik almashinuv sirtiga qarab: silliq ( tekis) quvurli, bunday iaa lari eng ko‘p tarqalgan. o‘z navbatida tekis quvurlar to‘g‘ri (2- rasm), u – simon, spiralsimon, buramasimon (4-rasm) va boshqa …

4 / 14

k uzatish tenglamasi: q (1) bunda q – issiqlik oqimi, vt; k- issiqlik uzatish koeffitsenti, vt/(m2k); f – issiqlik almashinuv yuzasi m2; t1 va t2 – mos ravishda issiq va sovuq issiqlik tashuvchilar temperaturasi issiqlik balansi tenglamasi q yoki (2) bu yerda va - issiqlik tashuvchilarning massaviy sarfi kg /s; va - suyuqlikning t` dan t`` gacha temperatura oralig‘idagi o‘rtacha issiqlik sig‘imi; suyuqlikning apparatga kirishdagi temperaturasi: suyuqlikning apparatdan chiqishdagi temperaturasi. kattalikni suv ekvivalenti deb aytiladi. oxirgi tenglamani e’tiborga olib (2) tenglamani quyidagicha yozish mumkin. / (3) bunda w1 va w2 issiq va sovuq suyuqliklarning suv ekvivalentlari. demak, iaada issiq va sovuq issiqlik tashuvchilar temperaturalarining o‘zgarishi suv ekvivalentlariga teskari proportsional bo‘lar ekan. issiqlik uzatish tenglamasini (1) keltirib chiqarishda issiqlik tashuvchilarning temperaturasi apparatda o‘zgarmaydi deb hisoblangan. haqiqatda esa issiqlik tashuvchilarning apparatdan o‘tish vaqtida temperaturalari o‘zgaradi, bundan tashqari temperatura o‘zgarishiga suyuqlikning harakatlanish sxemasi va suv ekvivalentlari katta ta’sir kiladi. 5-rasm. issiqlik tashuvchilarning to‘g‘ri …
