1 / 10

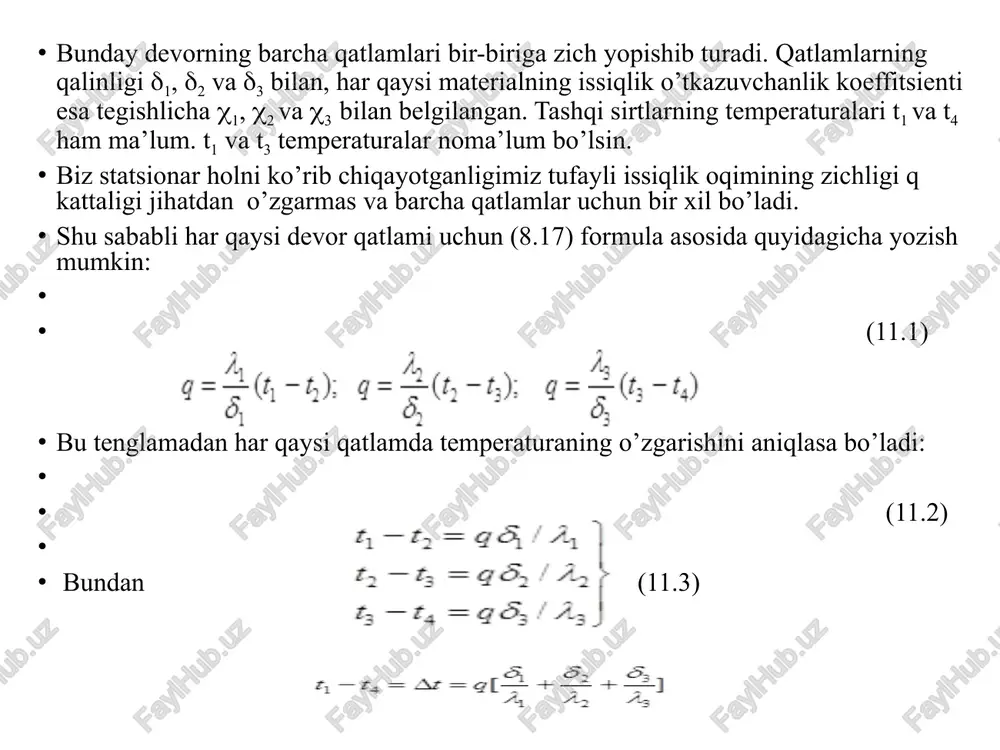

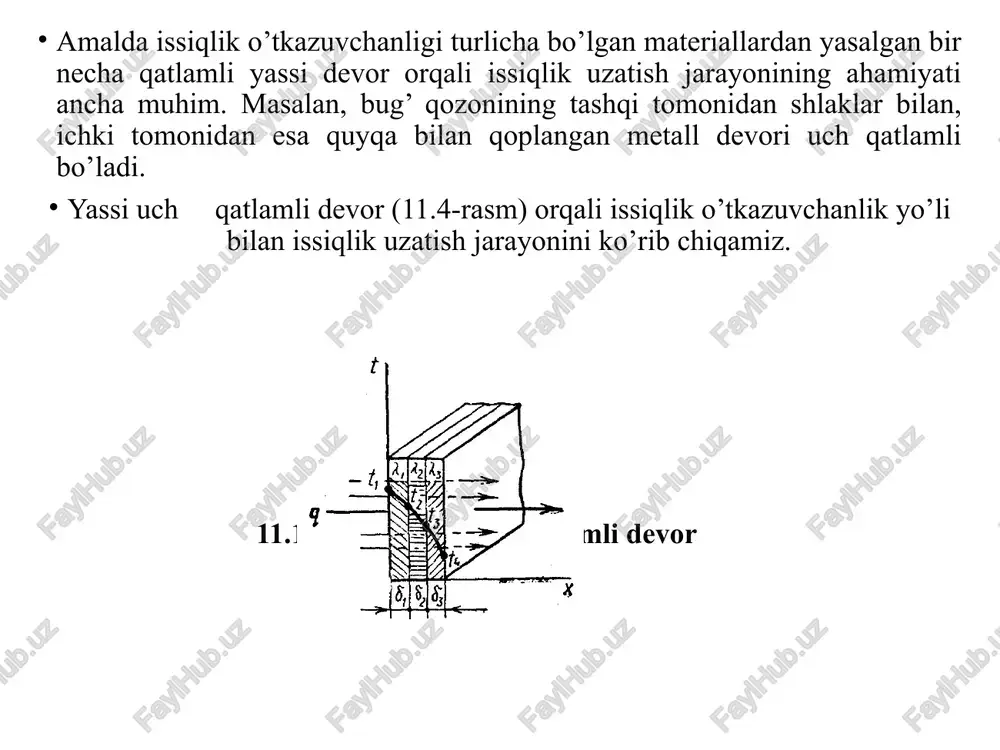

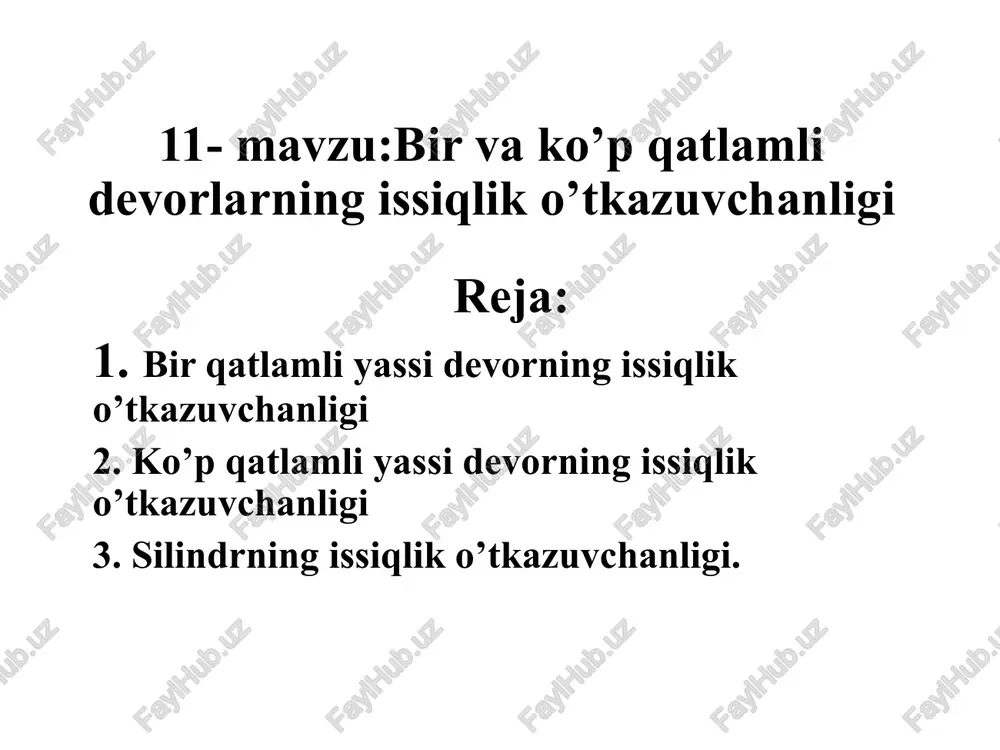

2- mavzu: issiqlik sig’imi. xaqiqiy va o’rtacha issiqlik sig’imlari. issiqlik sig’imini jarayoniga va temperaturaga bog’liqligi. 11- mavzu:bir va ko’p qatlamli devorlarning issiqlik o’tkazuvchanligi reja: 1. bir qatlamli yassi devorning issiqlik o’tkazuvchanligi 2. ko’p qatlamli yassi devorning issiqlik o’tkazuvchanligi 3. silindrning issiqlik o’tkazuvchanligi. amalda issiqlik o’tkazuvchanligi turlicha bo’lgan materiallardan yasalgan bir necha qatlamli yassi devor orqali issiqlik uzatish jarayonining ahamiyati ancha muhim. masalan, bug’ qozonining tashqi tomonidan shlaklar bilan, ichki tomonidan esa quyqa bilan qoplangan metall devori uch qatlamli bo’ladi. yassi uch qatlamli devor (11.4-rasm) orqali issiqlik o’tkazuvchanlik yo’li bilan issiqlik uzatish jarayonini ko’rib chiqamiz. 11.1-rasm. yassi uch qatlamli devor bunday devorning barcha qatlamlari bir-biriga zich yopishib turadi. qatlamlarning qalinligi 1, 2 va 3 bilan, har qaysi materialning issiqlik o’tkazuvchanlik koeffitsienti esa tegishlicha 1, 2 va 3 bilan belgilangan. tashqi sirtlarning temperaturalari t1 va t4 ham ma’lum. t1 va t3 temperaturalar noma’lum bo’lsin. biz statsionar holni ko’rib chiqayotganligimiz tufayli issiqlik oqimining …

2 / 10

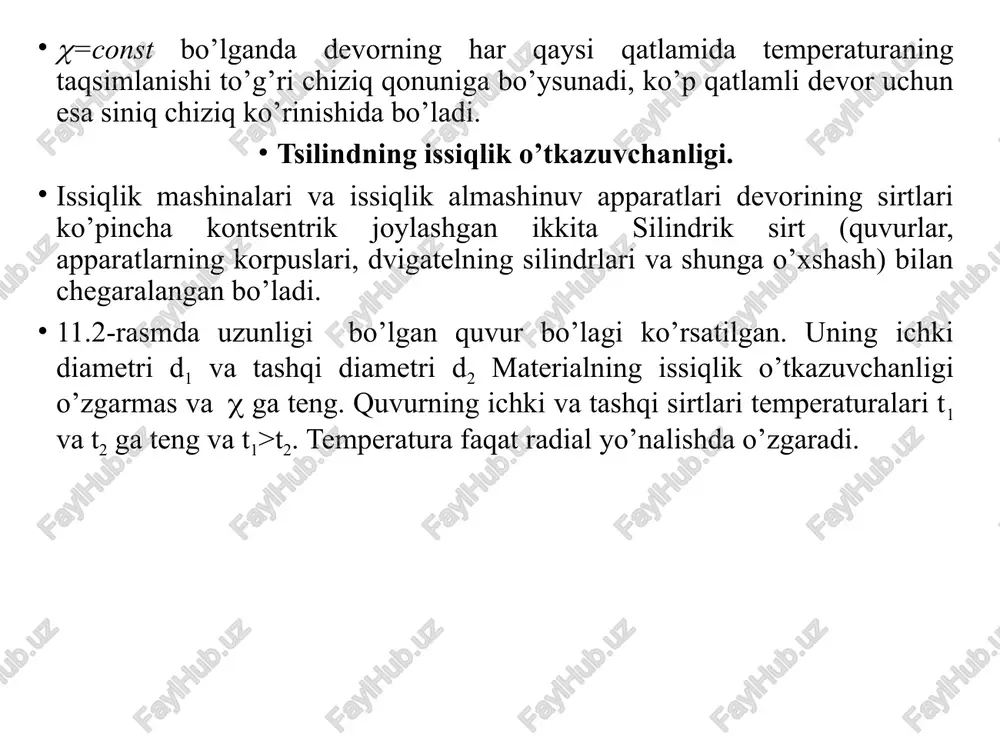

kin: (11.7) yoki (11.8) =const bo’lganda devorning har qaysi qatlamida temperaturaning taqsimlanishi to’g’ri chiziq qonuniga bo’ysunadi, ko’p qatlamli devor uchun esa siniq chiziq ko’rinishida bo’ladi. tsilindning issiqlik o’tkazuvchanligi. issiqlik mashinalari va issiqlik almashinuv apparatlari devorining sirtlari ko’pincha kontsentrik joylashgan ikkita silindrik sirt (quvurlar, apparatlarning korpuslari, dvigatelning silindrlari va shunga o’xshash) bilan chegaralangan bo’ladi. 11.2-rasmda uzunligi bo’lgan quvur bo’lagi ko’rsatilgan. uning ichki diametri d1 va tashqi diametri d2 materialning issiqlik o’tkazuvchanligi o’zgarmas va ga teng. quvurning ichki va tashqi sirtlari temperaturalari t1 va t2 ga teng va t1>t2. temperatura faqat radial yo’nalishda o’zgaradi. 11.3-rasm. bir qatlamli silindrik devor. tekshirilayotgan devor ichidan radiusi r va qalinligi dr bo’lgan elementar silindrik qatlam ajratamiz. u holda fure qonuniga asosan shu qatlamdan vaqt birligi ichida o’tadigan issiqlik miqdori quyidagiga teng. (11.9) bundan (11.10) chegara shartlariga asosan: r=r1; t=t1 va r=r2 da t=t2 u holda (11.11) (11.12) bu tenglikdan (11.13) yoki bundan (11.14) olingan tenglama silindrik …

3 / 10

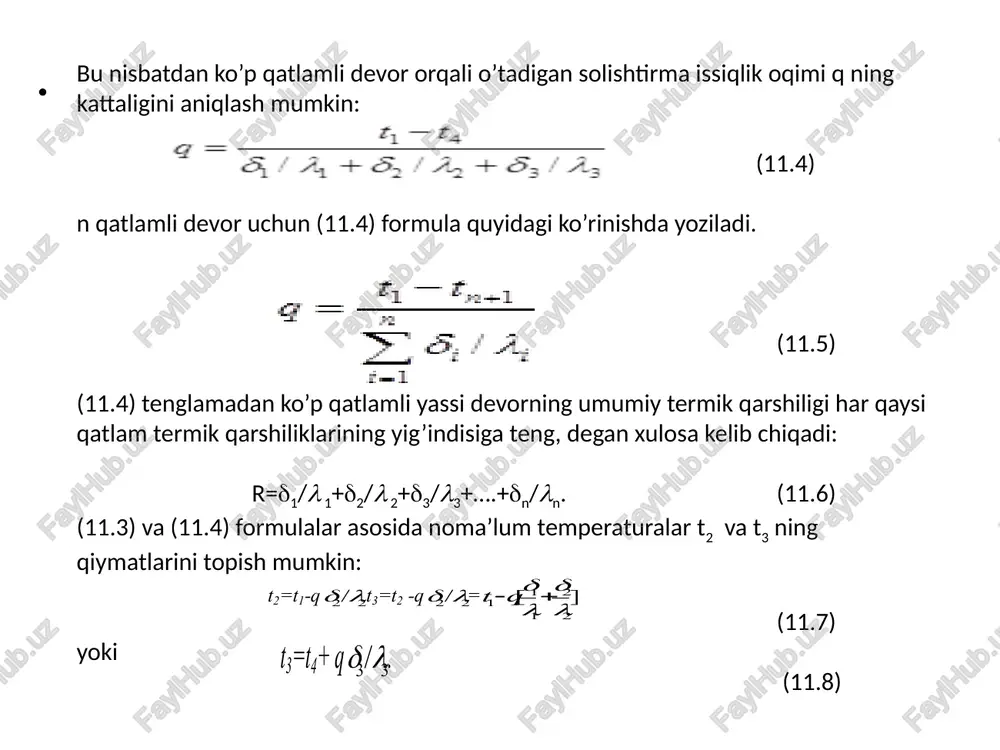

qlik oqimining chiziqli zichligi deyiladi va vt/m da o’lchanadi. image1.png image2.png image3.png image4.png image5.png image6.png image7.emf image8.emf image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.png image18.png image19.png image20.png image21.png t 2 =t 1 - q 2 2 /   t 3 =t 2 - q 2 2 /   = ] [ 2 2 1 1 1       q t t 3 =t 4 + q 3 3 /   . /docprops/thumbnail.jpeg

4 / 10

5 / 10
