1 / 23

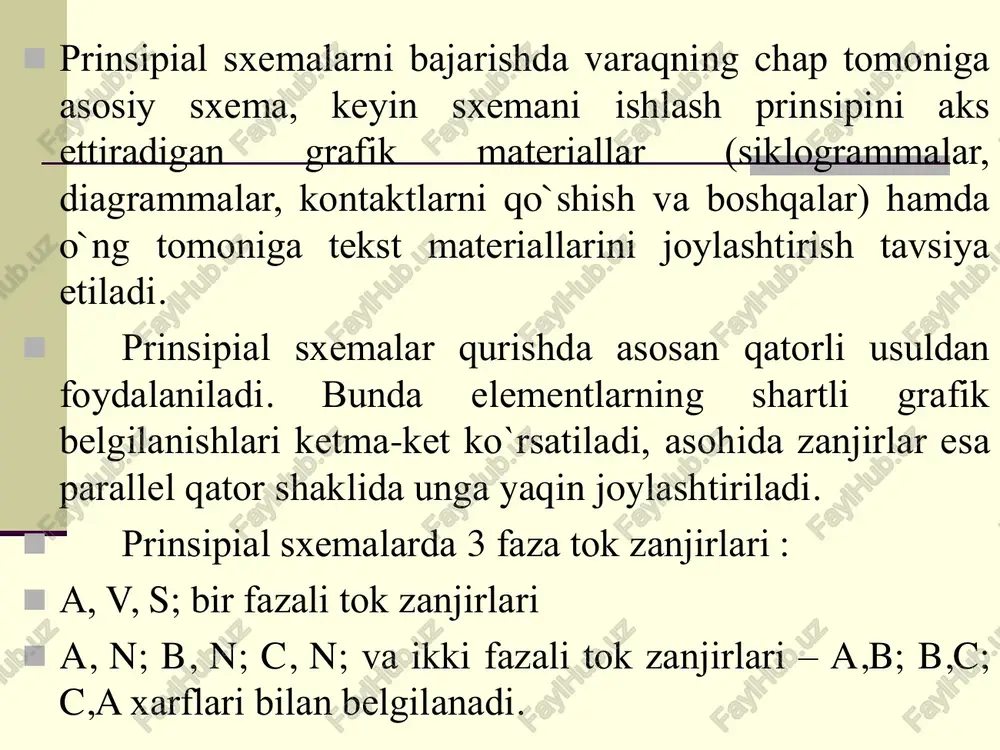

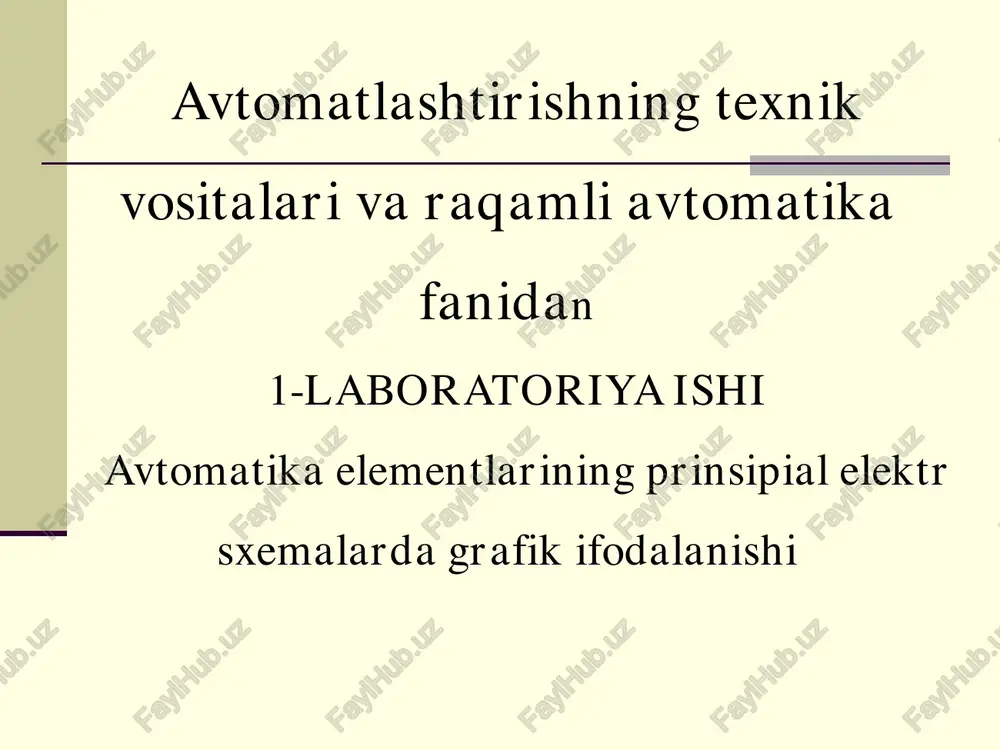

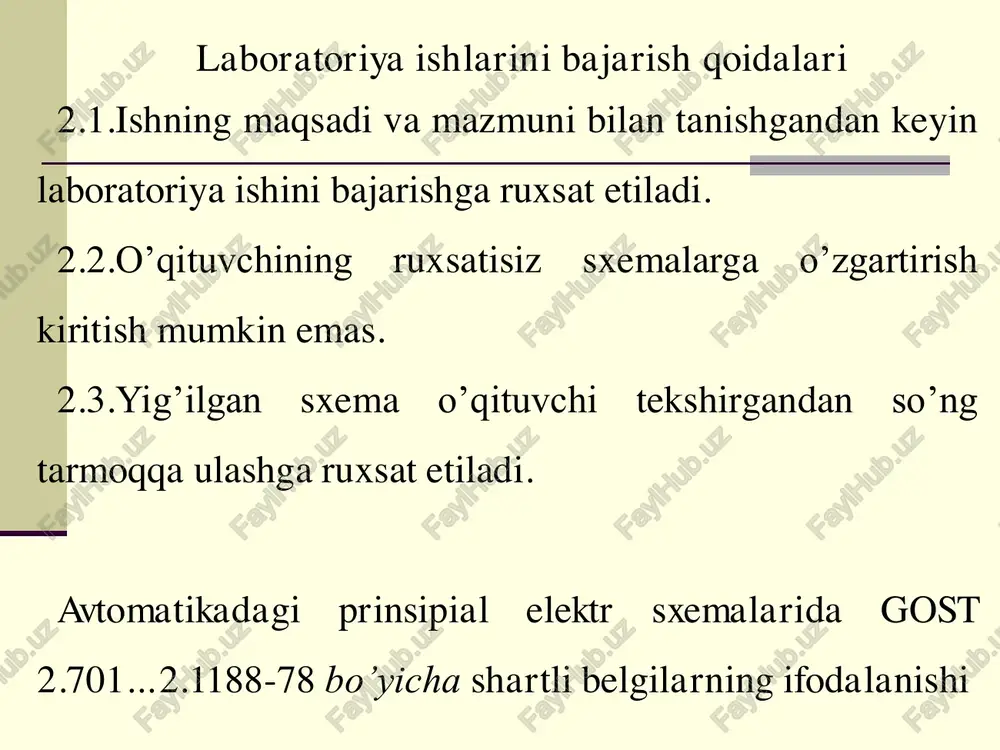

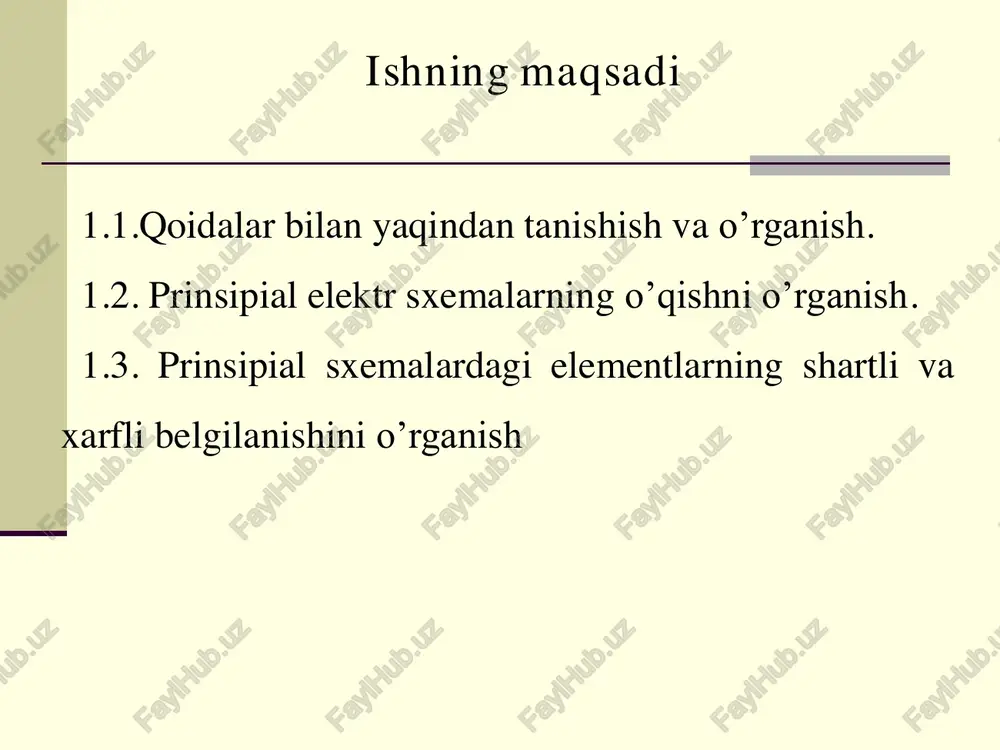

tadqiqot mavzusining dolzarbligi avtomatlashtirishning texnik vositalari va raqamli avtomatika fanidan 1-laboratoriya ishi avtomatika elementlarining prinsipial elektr sxemalarda grafik ifodalanishi ishning maqsadi 1.1.qoidalar bilan yaqindan tanishish va o’rganish. 1.2. prinsipial elektr sxemalarning o’qishni o’rganish. 1.3. prinsipial sxemalardagi elementlarning shartli va xarfli belgilanishini o’rganish laboratoriya ishlarini bajarish qoidalari 2.1.ishning maqsadi va mazmuni bilan tanishgandan keyin laboratoriya ishini bajarishga ruxsat etiladi. 2.2.o’qituvchining ruxsatisiz sxemalarga o’zgartirish kiritish mumkin emas. 2.3.yig’ilgan sxema o’qituvchi tekshirgandan so’ng tarmoqqa ulashga ruxsat etiladi. avtomatikadagi prinsipial elektr sxemalarida gost 2.701…2.1188-78 bo’yicha shartli belgilarning ifodalanishi  prinsipial sxemalarni bajarishda varaqning chap tomoniga asosiy sxema, keyin sxemani ishlash prinsipini aks ettiradigan grafik materiallar (siklogrammalar, diagrammalar, kontaktlarni qo`shish va boshqalar) hamda o`ng tomoniga tekst materiallarini joylashtirish tavsiya etiladi.  prinsipial sxemalar qurishda asosan qatorli usuldan foydalaniladi. bunda elementlarning shartli grafik belgilanishlari ketma-ket ko`rsatiladi, asohida zanjirlar esa parallel qator shaklida unga yaqin joylashtiriladi.  prinsipial sxemalarda 3 faza tok zanjirlari :  a, v, …

2 / 23

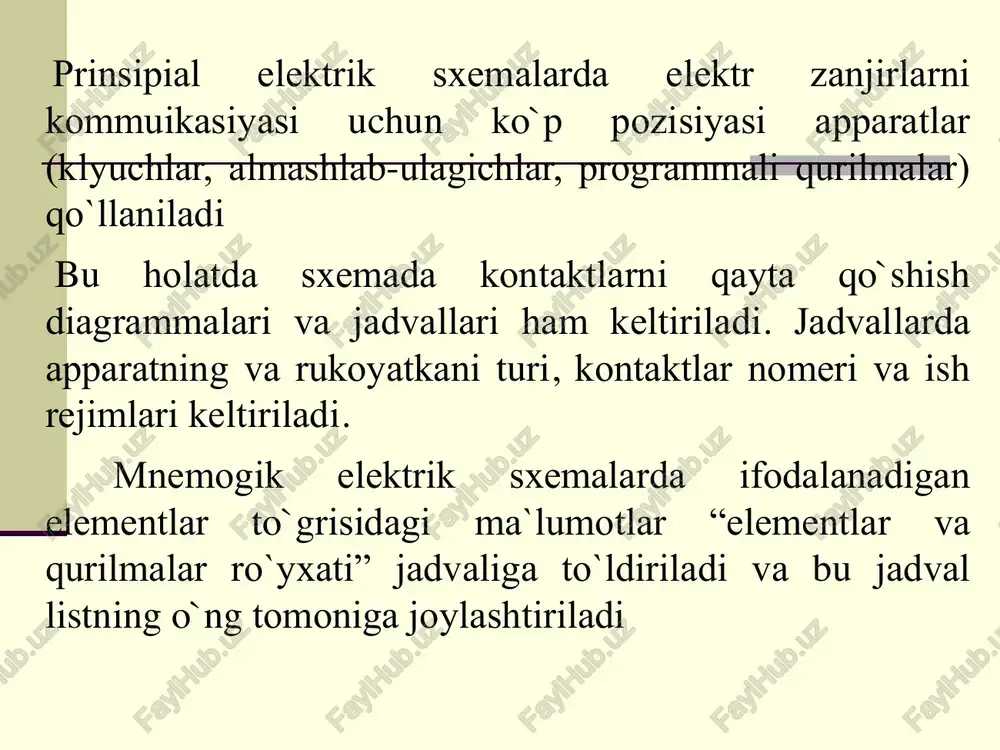

jadval listning o`ng tomoniga joylashtiriladi nazorat savollari 1. prinsipial elektr sxemalardagi elementlarning gost standart bo’yicha shartli belgilanishi. 2. prinsipial sxemalarda elementlarning xarfli belgilanishi. 3. prinsipial sxemalarning bajaradigan vazifasi. foydalanilgan adabiyotlar ro’yxati 1.n.r.yusupbekov, b.i.muxamedov, sh.m.g’ulomov. texnologik jarayonlarni nazorat qilish va avtomatlashtirish.t.,”o’qituvchi” , 2011, 576 b. 2. r.t.gazieva. avtomatika asoslari va ishlab chiqarish jarayonlarini avtomatlashtirish. t.,”tamaddun”, 2010, 144b. 3. r.t.gazieva, d.a.abdullayeva, b.q.to’xtamishev. avtomatlashtirishning texnik vositalari va raqamli avtomatika.t. arnaprint, 2014 y. 4. r.t.gazieva, d.a.abdullayeva. avtomatlashtirishning texnik vositalari.t. 2020 y. e’tiboringiz uchun raxmat! avtomatlashtirishning texnik vositalari va raqamli avtomatika fanidan. laboratoriya ishi. elektromagnit relelarni o’rganish va sinash ishning maqsadi 1. elektromagnit relening tuzilishi va ishlash prinsipini o’rganish. 2. releni sinash va uninq quydagi asosiy parametrlarini aniqlash: ishga tushish, qo’yib yuborish, ishchi parametr, qaytish koeffitsienti ulangandagi va ishdan to’xtagandagi zaxira (zapas) koeffitsienti. umumiy ma’lumotlar  rele deb, ma’lum bir kirish signali o’zgarganda chiqish kattaligining sakrashsimon o’zgaruvchi elektr asbobga aytiladi. rele cho’lg’amidan o’tayotgan tok magnit …

3 / 23

mati xq.yu..  3. qaytish koeffitsienti kq.= xq.yu. / x i.t.  4. ishchi parametr- rele uzoq vaqt ishlashi uchun zarur bo’lgan kirish kattaligining qiymati (nominal rejimdagi) - xish.  5. zaxira (zapas) koeffitsienti: ishga tushishda  qo’yib yuborishda 1 .. ...  ti ish tiz x x k  ish kyu yukz x x k ... elektromagnit relening sxematik ko’rinishi 1-yakor: 2-o’zak: 3-cho’lgam: 4-prujina; 5- kontaktlar guruxi;6-xavo oralig’i.. tajriba qurilmasining qisqacha tavsifi  tajriba qurilmasi stend ko’rinishda tayorlangan bo’lib, unda o’lchash asboblari (ampermetr va voltmetr), sinalayotgan rele (k) va kommutasion apparatlar o’rnatilgan.  qurilmaning prinsipial elektrik sxemasi rasmda ko’rsatilgan. sa o’zgartgich orqali sinalayotgan rele k kuchlanish turi tanlanadi. tajriba avtotransformatori (latr) yordamida k ga kirish signalining talab qilingan kattaligini tanlash mumkin. voltmetr pv ampermetr yordamida nazorat olib boriladi. qurilmaning prinsipial ekektrik sxemasi foydalanilgan adabiyotlar ro’yxati 1.n.r.yusupbekov, b.i.muxamedov, sh.m.g’ulomov. texnologik jarayonlarni nazorat qilish va avtomatlashtirish.t.,”o’qituvchi” , 2011, 576 b. 2. …

4 / 23

avtomatlashtirishning texnik vositalari va raqamli avtomatika - Page 4

5 / 23

avtomatlashtirishning texnik vositalari va raqamli avtomatika - Page 5
