avtomatlashtirishning texnik vositalari va raqamli avtomatika

PPTX 19 стр. 4,4 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1 / 19

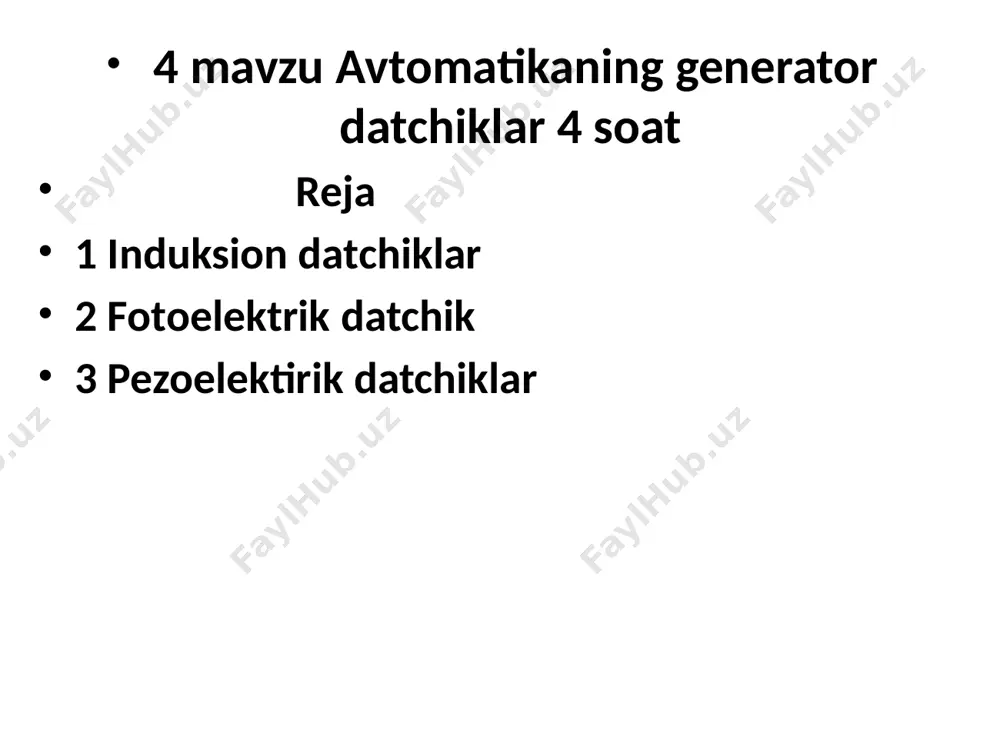

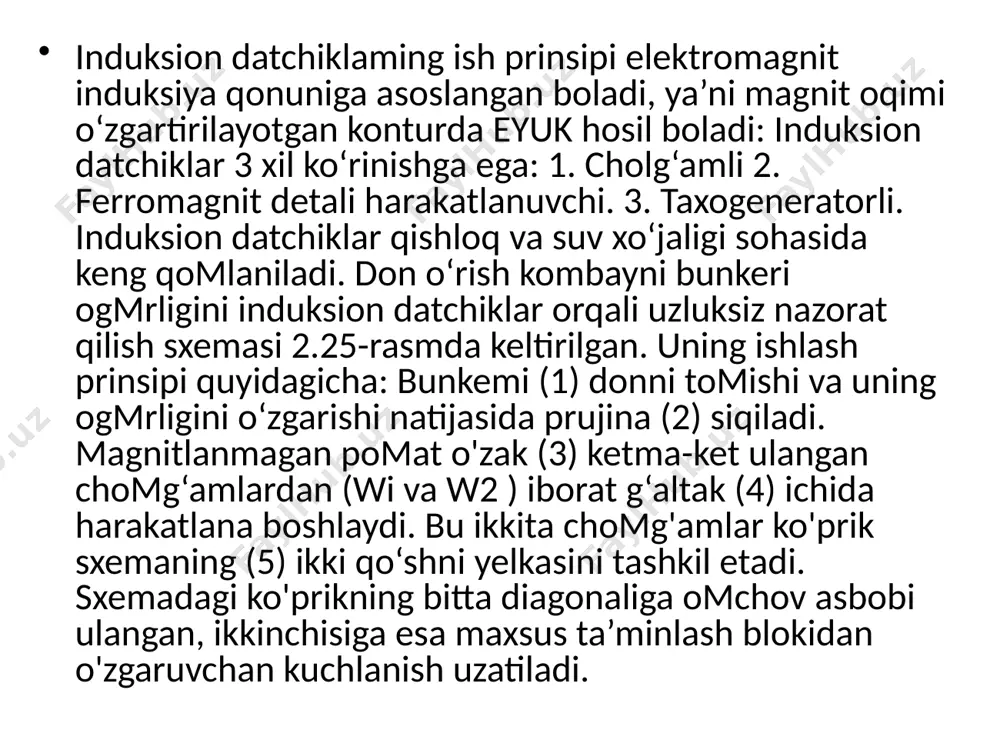

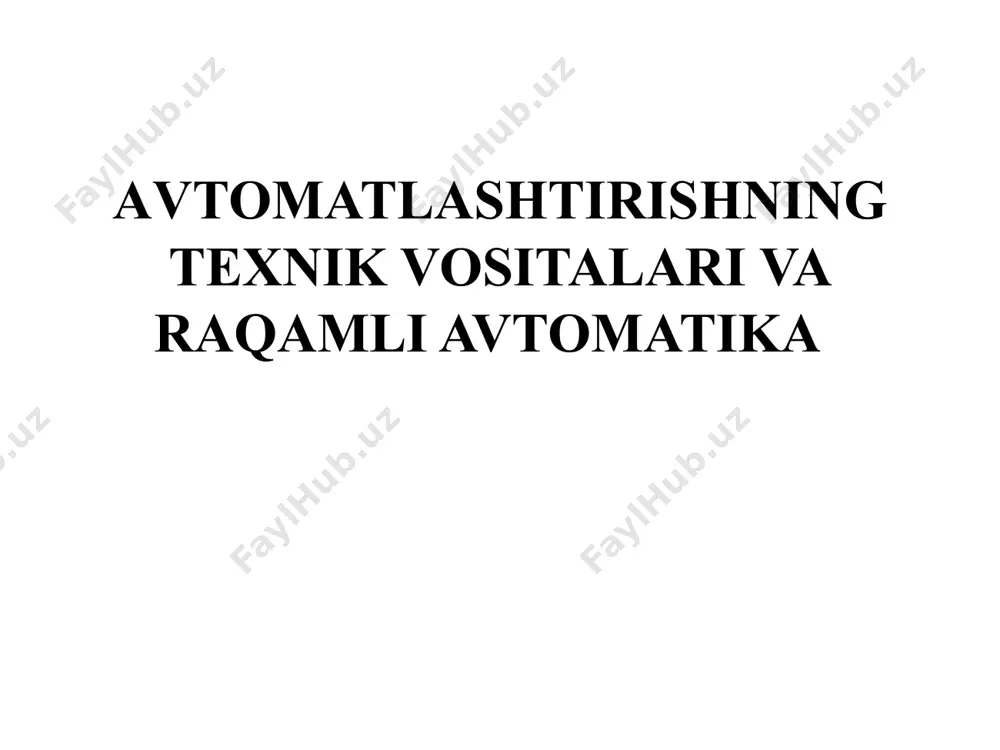

презентация powerpoint andijon qishloq xo‘jaligi va agrotexnologiyalar instituti e.e.va n.s.f kafedrasi stajor o‘qituvchisi m.dadajanov avtomatlashtirishning texnik vositalari va raqamli avtomatika 4 mavzu avtomatikaning generator datchiklar 4 soat reja 1 induksion datchiklar 2 fotoelektrik datchik 3 pezoelektirik datchiklar induksion datchiklaming ish prinsipi elektromagnit induksiya qonuniga asoslangan boladi, ya’ni magnit oqimi o‘zgartirilayotgan konturda eyuk hosil boladi: induksion datchiklar 3 xil ko‘rinishga ega: 1. cholg‘amli 2. ferromagnit detali harakatlanuvchi. 3. taxogeneratorli. induksion datchiklar qishloq va suv xo‘jaligi sohasida keng qomlaniladi. don o‘rish kombayni bunkeri ogmrligini induksion datchiklar orqali uzluksiz nazorat qilish sxemasi 2.25-rasmda keltirilgan. uning ishlash prinsipi quyidagicha: bunkemi (1) donni tomishi va uning ogmrligini o‘zgarishi natijasida prujina (2) siqiladi. magnitlanmagan pomat o'zak (3) ketma-ket ulangan chomg‘amlardan (wi va w2 ) iborat g‘altak (4) ichida harakatlana boshlaydi. bu ikkita chomg'amlar ko'prik sxemaning (5) ikki qo‘shni yelkasini tashkil etadi. sxemadagi ko'prikning bitta diagonaliga omchov asbobi ulangan, ikkinchisiga esa maxsus ta’minlash blokidan o'zgaruvchan kuchlanish uzatiladi. …
2 / 19
uchun asosiy materiallar bo'lib, unda majburiy kuch qo'llaniladi va mukammal magnit sezuvchanlik talab qilinadi. magnit qattiq guruhga deyarli barcha uglerodli va ba'zi qotishma po'latlar (kob alt, volfram va xrom) kiradi. 1. multimetrni terish rejimiga qo'yamiz. qurilmaning problarini dvigatel blokidagi takogenerator terminallariga ulaymiz. dvigatel rotorini qo'l bilan istalgan yo'nalishda aylantirishni boshlaymiz. aylanish vaqtida elektron qurilma uzluksiz ovozli signalni chiqarishi kerak va o'qli qurilma uchun o'q tebranadi. agar shunday bo'lsa, unda hamma narsa yaxshi. 2. multimetrni o'zgaruvchan tokni o'lchash rejimiga qo'ying (5 voltgacha). qurilmaning problarini dvigatel blokidagi takogenerator terminallariga ulaymiz. dvigatel rotorini qo'l bilan istalgan yo'nalishda aylantirishni boshlaymiz. aylanish vaqtida siz kamida 0,5 dan 2 voltgacha bo'lgan kuchlanish hosil bo'lishini kuzatishingiz mumkin. agar shunday bo'lsa, unda hamma narsa yaxshi. haqiqiy dvigatel ishida, maksimal tezlikda, 60 - 70 voltgacha bo'lgan o'zgaruvchan kuchlanish hosil bo'lishi mumkin. 3. bobin qarshiligini o'lchash. har bir takogenerator va dvigatel turi uchun u 15 dan 500 ohmgacha o'zgarishi mumkin. …
3 / 19
alanish uchun maqbul bo'lgan sariq, ko'k va qizil ranglar. kuzatilgan ob'ekt. emitentlarning dizayni bardoshli, mexanik shikastlanishga chidamli va atrof-muhitning keng harorat oralig'ida ishlashga imkon beradi.nur signalini qabul qiluvchi (fotodetektor). fototransistor yoki fotodiod yorug'likning to'lqin uzunligiga va uning intensivligiga sezgir. qabul qilingan ta'sir turiga qarab, u orqali o'tadigan oqimning parametrlarini o'zgartiradi.ob'ektiv - qabul qilingan yorug'lik maydonini cheklash, shuningdek o'rganilayotgan ob'ektni aniqlash masofasini oshirish uchun mo'ljallangan. bu ta'sir kvarts soatlarida kuzatilishi mumkin. kundalik foydalanishda qo'l soatlari osilator vazifasini bajaradigan kvarts rezonatoridan foydalanadi. amaldagi element kremniy dioksididir. kristalga elektr signali berilganda kristal tebranadi, bu esa vaqti-vaqti bilan soat ichidagi mexanizmni sozlashga yordam beradi. piezo buzzerlari ham yaxshi misoldir. bunday holda, kristalga kattalik va chastotaga ega bo'lgan ma'lum miqdorda kuchlanish qo'llaniladi, bu esa kristalning tebranishiga olib keladi. vibratsiya tovushga aylanadi. sensor piezoelektrik printsipi asosida ishlaganda, u piezoelektrik sensor deb ataladi. piezoelektrik - bu materialga mexanik kuchlanish qo'llanilganda elektr toki hosil bo'ladigan hodisa. tezlanish, deformatsiya, …
4 / 19
zoelektirik datchik sxemasi foydalanilgan adabiyotlar handbook o f modem sensors physics designs and applications. 2004, 1996 springer-verlag new york, inc. /perevod s angl. sovremennue datchiki. pod redaksiey d.fraydena.-moskva: texnosfera. 2005. - 470 s. / r.g.jackson. novel sensors and sensing. taylor & francis group llc, 2004./perevod s angl. noveyshie datchiki. djekson r.g .-moskva: texnosfera. 2007. - 3 8 4 s ./ voxidov a.x. abdullaeva d.a. avtomatikaning texnik vositalari. t..tim1, 2011.180 b. qo‘shimcha adabiyotlar mirziyoyev sh.m. erkin va farovon demokratik o‘zbekiston davlatini birgalikda barpo etamiz. toshkent, o'zbekiston, 2016.-56 b mirziyoyev sh.m. tanqidiy taxlil, qat’iy tartib - intizom va shaxsiy javobgarlik - xar bir raxbar faoliyatining kundalik qoidasi bo‘lishi kerak. toshkent, 0 ‘zbekiston, 2017.-104 b mirziyoyev sh.m. qonun ustuvorligi va inson manfaatlarini ta’minlash – yurt taraqqiyoti va xalq farovonligi g aro v i. toshkent, 0 ‘zbekiston, 2017.-48 b mirziyoyev sh.m. o‘zbekistonni rivojlantirishning beshta ustuvor vo‘nalishi bo‘yicha xarakatlar strategiyasi. т., 0 ‘zbekiston, 2017. “gazeta. …
5 / 19

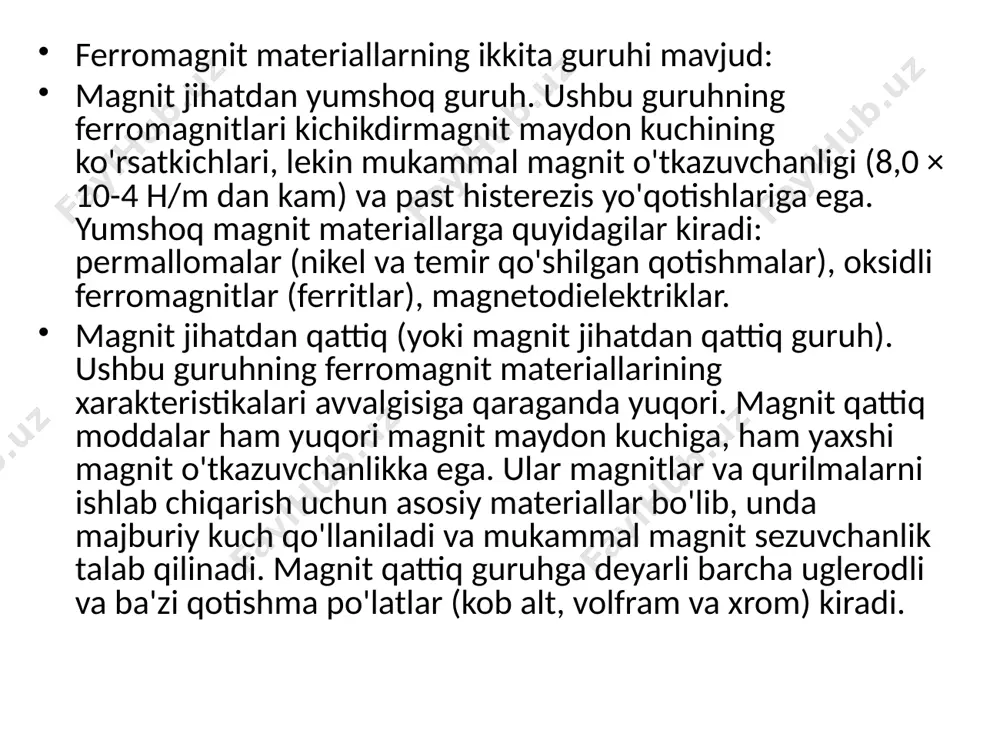

dir. ko'pincha marganets yoki nikel oksidlari qarshilikni kamaytirish uc hun temir va sinkga qo'shiladi. shuning uchun ferritlar ko'pincha yuqori chastotali toklar uchun yarimo'tkazgich sifatida ishlatiladi.  magnitodielektriklardielektrik plyonkaga o'ralgan temir, magnetit yoki permalloy kukunining kukunli aralashmasi. xuddi fe rritlar singari, magnitodielektriklar ham turli xil qurilmalarda yarimo'tkazgich sifatida ishlatiladi: kuchaytirgichlar, qabul qiluvchilar, uzatgichlar va boshqalar. quyidagi materiallar qattiq magnitlar guruhiga tegishli:  temir va uglerod qotishmasidan tayyorlangan karbonli po'latlar. uglerod miqdoriga qarab quyidagilar ajratiladi: kam uglerodli (0,25% dan kam uglerod), o'rtacha uglerodli (0,25 dan 0,6% gacha) va yuqori uglerodli po'latlar (2% gacha uglerod). qotishma tarkibiga temir va ugleroddan tashq ari kremniy, magniy va marganets ham kiritilishi mumkin. ammo eng yuqori sifatli va mos keladigan ferromagnit materiallar eng kam miqdordagi aralashmalarga ega bo'lgan uglerodli po'latdir.  samariy-kob alt qotishmalari (smco5 yoki sm2co17 birikmalari) kabi noyob yer elementlariga asoslangan qotishmalar. ular 0,9 t qoldiq induksiya bilan yuqori magnit o'tkazuvchanlikka ega. shu bilan birga, …
