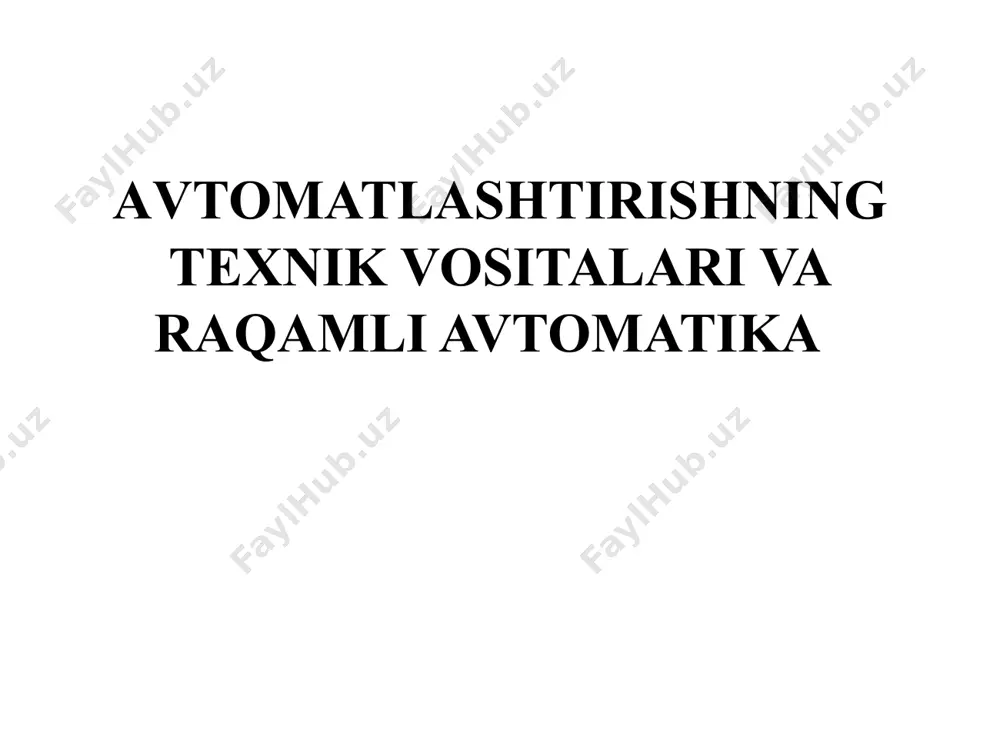

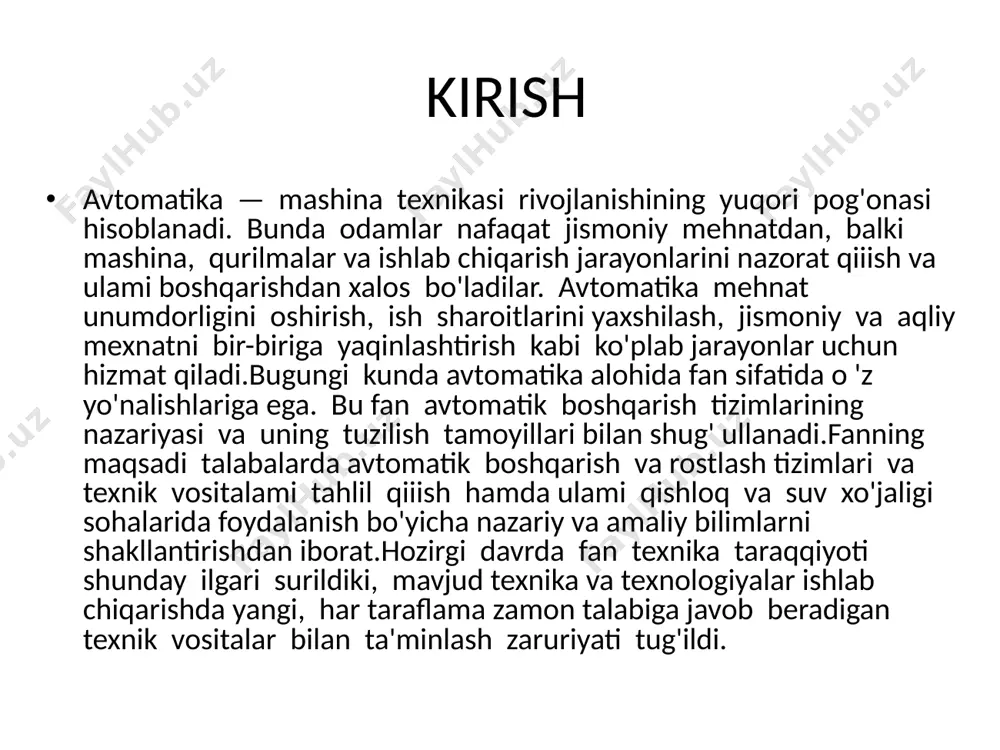

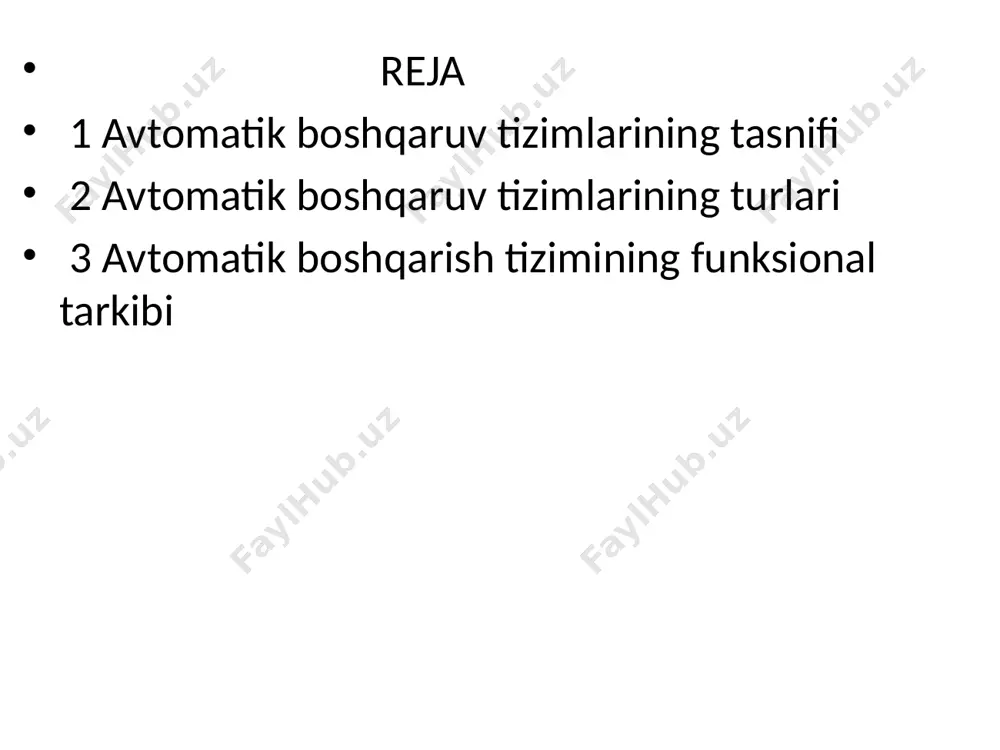

avtomatlashtirishning texnik vositalari va raqamli avtomatika andijon qishloq xo‘jaligi va agrotexnologiyalar instituti e.e.va n.s.f kafedrasi stajor o‘qituvchisi m.dadajanov avtomatlashtirishning texnik vositalari va raqamli avtomatika reja 1 avtomatik boshqaruv tizimlarining tasnifi 2 avtomatik boshqaruv tizimlarining turlari 3 avtomatik boshqarish tizimining funksional tarkibi kirish avtomatika — mashina texnikasi rivojlanishining yuqori pog'onasi hisoblanadi. bunda odamlar nafaqat jismoniy mehnatdan, balki mashina, qurilmalar va ishlab chiqarish jarayonlarini nazorat qiiish va ulami boshqarishdan xalos bo'ladilar. avtomatika mehnat unumdorligini oshirish, ish sharoitlarini yaxshilash, jismoniy va aqliy mexnatni bir-biriga yaqinlashtirish kabi ko'plab jarayonlar uchun hizmat qiladi.bugungi kunda avtomatika alohida fan sifatida o 'z yo'nalishlariga ega. bu fan avtomatik boshqarish tizimlarining nazariyasi va uning tuzilish tamoyillari bilan shug' ullanadi.fanning maqsadi talabalarda avtomatik boshqarish va rostlash tizimlari va texnik vositalami tahlil qiiish hamda ulami qishloq va suv xo'jaligi sohalarida foydalanish bo'yicha nazariy va amaliy bilimlarni shakllantirishdan iborat.hozirgi davrda fan texnika taraqqiyoti shunday ilgari surildiki, mavjud texnika va texnologiyalar ishlab chiqarishda …

2 / 22

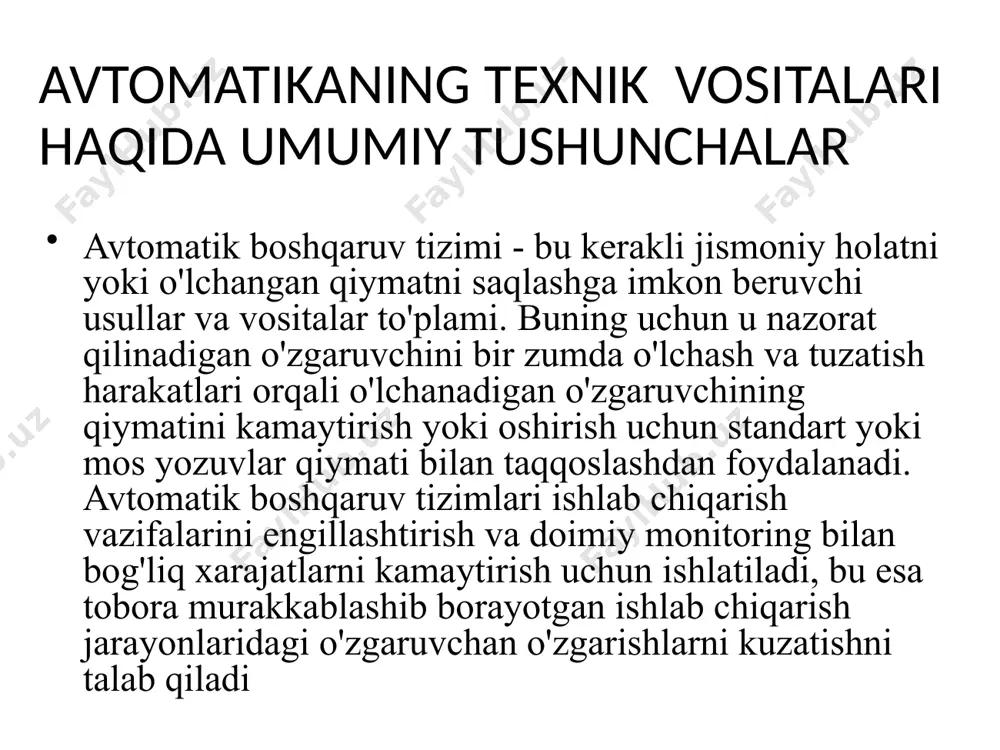

hun ishlatiladi, bu esa tobora murakkablashib borayotgan ishlab chiqarish jarayonlaridagi o'zgaruvchan o'zgarishlarni kuzatishni talab qiladi nazorat tizimlari mahsulot sifatini nazorat qilish, avtomatik yig'ish liniyalari, mashina va asboblarni boshqarish, aerokosmik texnologiyalar, signalizatsiya tizimlari, transport tizimlari, kompyuter boshqaruvi, robototexnika, inventarni boshqarish va boshqa ko'plab sohalarda ko'p miqdorda qo'llaniladi. avtomatik boshqaruv tizimlarini joriy etishning ahamiyati shundaki, ular mahsulot va xizmatlar ishlab chiqarish bilan bog'liq xarajatlarni kamaytiradi. shuningdek, ular sanoat korxonalarida ishlab chiqarish sifati va hajmini yaxshilaydi, vaqtni tejaydi va jarayon nazoratini optimallashtiradi. avtomatik boshqaruv tizimlarini boshqarish usuli va funktsional xususiyatlariga ko'ra tasniflash mumkin. boshqarish usuliga ko'ra, barcha tizimlar ikkita katta sinfga bo'linadi: oddiy (o'zini o'zi sozlamaydigan) va o'z-o'zini sozlaydigan (moslashuvchan). oddiy tizimlar , oddiy deb tasniflanadi, boshqaruv jarayonida o'z tuzilishini o'zgartirmaydi. ular eng rivojlangan va quyma va issiqlik bilan ishlov berish sexlarida keng qo'llaniladi. oddiy avtomatik boshqaruv tizimlari uchta kichik sinfga bo'linadi: ochiq tsiklli, yopiq konturli va kombinatsiyalangan boshqaruv tizimlari. ochiq tsiklli avtomatik …

3 / 22

lariga bog'liq. tashqarida sovuqroq bo'lsa, isitish radiatorlariga ko'proq issiq suv beriladi va aksincha. burilish printsipi asosida ishlaydigan yopiq konturli avtomatik boshqaruv tizimlari avtomatik boshqaruv tizimlari (acs) deb ham ataladi ularning o'ziga xos xususiyati signallarning o'tishi uchun yopiq halqaning mavjudligi, ya'ni nazorat qilinadigan miqdorning holati to'g'risidagi ma'lumotlar taqqoslash elementining kirishiga uzatiladigan qaytish kanalining mavjudligi. avtomatik boshqaruv tizimlari uchta muammoni hal qilish uchun mo'ljallangan: boshqariladigan o'zgaruvchini barqarorlashtirish (stabillashtiruvchi acs), boshqariladigan o'zgaruvchini ma'lum (dasturiy ta'minot acs) yoki noma'lum (tracking acs) dasturlariga muvofiq o'zgartirish. acsni barqarorlashtirishda boshqariladigan o'zgaruvchining belgilangan qiymati doimiydir. bunday tizimning misoli - termal pechning ish joyidagi haroratni nazorat qilish tizimi. acs dasturiy ta'minotida boshqariladigan o'zgaruvchining qiymati vaqt o'tishi bilan oldindan ishlab chiqilgan (ma'lum) dasturga muvofiq o'zgaradi. servo tizimlarda boshqariladigan o'zgaruvchining belgilangan qiymati oldindan noma'lum dasturga muvofiq vaqt o'tishi bilan o'zgaradi. kuzatuv va dasturiy ta'minot acs asosiy signalni qayta ishlash printsipida barqarorlashtiruvchilardan farq qiladi. 2 boshqaruv tuzilmasi - bu ob'ekt tomonidan ma'lum …

4 / 22

onuniga muvofiq ob'ekt holatining o'zgarishi. bunday o'zgarish tashqi omillar, masalan, nazorat yoki bezovta qiluvchi ta'sirlar natijasida yuzaga keladi 2 boshqaruv tuzilmasi - bu ob'ekt tomonidan ma'lum maqsadlarga erishish uchun boshqariladigan ob'ektga ta'sir qilish vositalarining tizimlashtirilgan to'plami. boshqarish tizimining ob'ekti ham texnik ob'ektlar , ham odamlar bo'lishi mumkin. boshqarish tizimining ob'ekti o'zaro munosabatlarning doimiy tuzilishiga ega bo'lishi mumkin bo'lgan boshqa ob'ektlardan iborat bo'lishi mumkin. boshqaruv ob'ektlari sifatida odamlarni o'z ichiga olgan boshqaruv tizimlari ko'pincha boshqaruv tizimlari deb ataladi . avtomatik boshqaruv tizimi, qoida tariqasida, ikkita asosiy elementdan iborat - boshqaruv ob'ekti va boshqaruv moslamasi. boshqarish ob'ekti - berilgan boshqaruv qonuniga muvofiq ob'ekt holatining o'zgarishi. bunday o'zgarish tashqi omillar, masalan, nazorat yoki bezovta qiluvchi ta'sirlar natijasida yuzaga keladi. avtomatik stabilizatsiya tizimlari. chiqish qiymati doimiy darajada saqlanadi (o'rnatilgan qiymat doimiy ). og'ishlar buzilishlar tufayli va yoqilganda paydo bo'ladi. dastur boshqaruv tizimlari. belgilangan qiymat oldindan belgilangan dastur qonuniga muvofiq o'zgaradi f. avtomatik boshqaruv tizimlarida …

5 / 22

miqdorga bevosita bog'liq holda shakllanadi. tizimning kirishi va chiqishi o'rtasidagi bog'lanishga qayta aloqa deyiladi . qayta aloqa signali mos yozuvlar signalidan chiqariladi. bunday fikr-mulohazalar salbiy deb ataladi . ta'rif: agar boshqaruv tizimi (cs) yuqoridagi barcha qismlarni o'z ichiga olsa, u yopiladi. ta'rif: tekshirish natijalari haqidagi ma'lumotlardan foydalangan holda texnik ob'ektni boshqarish teskari aloqa printsipi deb ataladi. sxematik ravishda bunday boshqaruv tizimini quyidagicha ko'rsatish mumkin: boshqaruv tizimining tuzilishi agar boshqaruv tizimi blok-sxemaga ega bo'lsa, uning shakli shaklga mos keladi. va inson (operator) ishtirokisiz funktsiyalar (ishlar), keyin u deyiladi avtomatik boshqaruv tizimi . agar boshqaruv tizimi shaxs (operator) ishtirokida ishlayotgan bo'lsa, u holda u deyiladi avtomatlashtirilgan boshqaruv tizimi . agar nazorat nazorat natijalaridan qat'i nazar, ob'ektning vaqt o'tishi bilan o'zgarishining berilgan qonunini ta'minlasa, bunday boshqaruv ochiq tsiklda amalga oshiriladi va boshqaruvning o'zi dastur boshqaruvi deb ataladi . ochiq tsiklli tizimlarga sanoat mashinalari (konveyer liniyalari, aylanma liniyalar va boshqalar), kompyuterning raqamli boshqaruv mashinalari …
