1 / 19

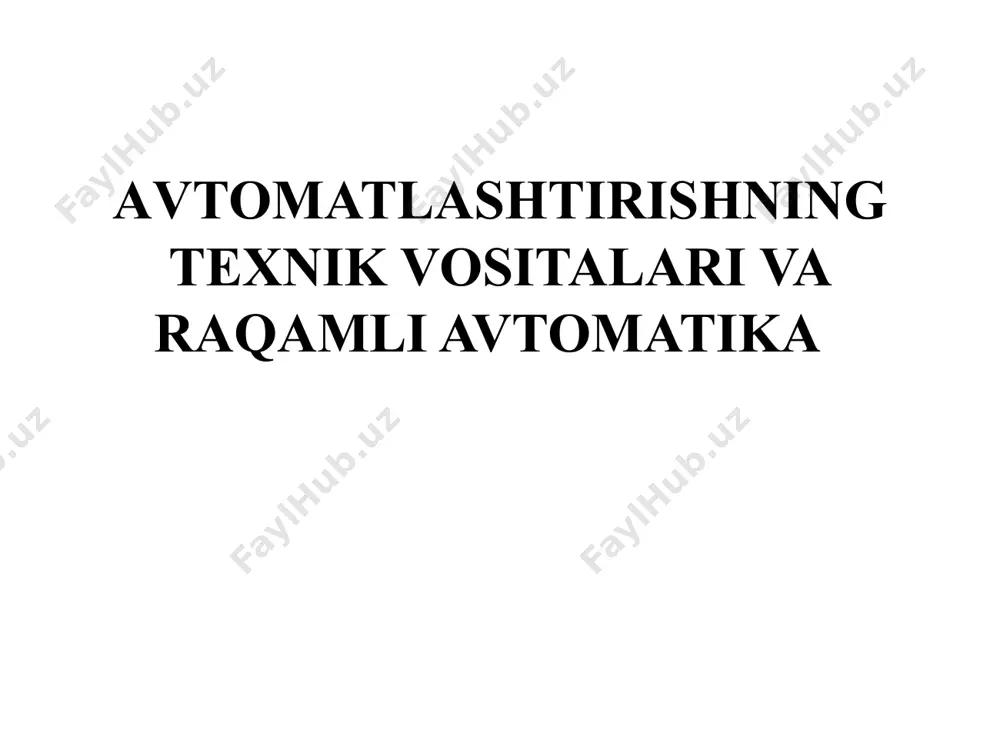

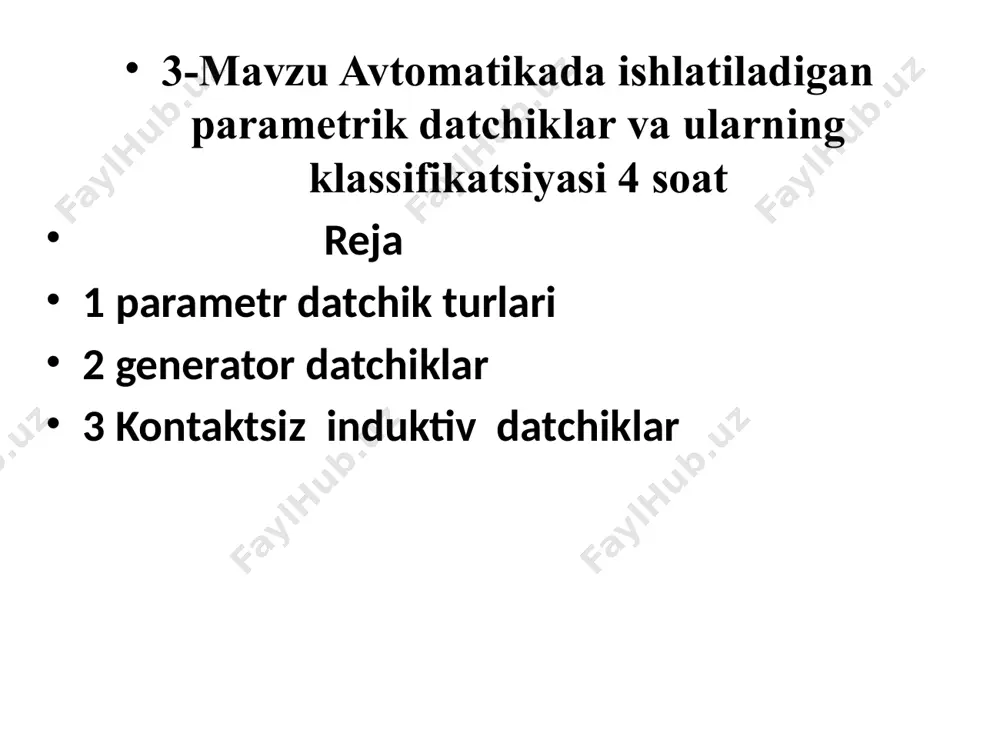

презентация powerpoint andijon qishloq xo‘jaligi va agrotexnologiyalar instituti e.e.va n.s.f kafedrasi stajor o‘qituvchisi m.dadajanov avtomatlashtirishning texnik vositalari va raqamli avtomatika 3-mavzu avtomatikada ishlatiladigan parametrik datchiklar va ularning klassifikatsiyasi 4 soat reja 1 parametr datchik turlari 2 generator datchiklar 3 kontaktsiz induktiv datchiklar sig‘im datchiklarida xilma-xil kirish kattaliklarni (chiziqli va burchak xarakatlarni, mexanik kuchlanish, satx va kabilar) sig‘im o‘zgarilishiga aylantiri- ladi. amalda sig‘im datchiklari kondensatorlardan yasaladi. o‘lchaydigan kattal- iklariga qarab sig‘im datchiklari yuzasi o‘zgaruvchan, oraliq masofasi o‘zgaruvchan va dielektrik singdiruvchanligi o‘zgaruvchan turlariga bo‘linadi. kirish (o‘lchanadigan) kattalikka qarab datchiklar quyidagilarga bo‘linadi: – mexanik (chiziqli va burchakli) siljish datchiklari; – pnevmatik datchiklar; – elektrik datchiklar; – tezlik datchiklari; – tezlanish datchiklari; – kuch datchiklari; – sarf o‘lchagichlar; – sath o‘lchagichlar – temperatura datchiklari; – bosim datchiklari va b. hozir sanoatda taxminan quyidagicha datchiklar soni mavjud: – temperatura – 50 %; – sarf (massali va hajmli) – 15 %; – bosim – 10%; – …

2 / 19

ish amplitudasini o`zgarishiga olib keluvchi, o`zgaruvchan magnit maydonni hosil qiladi. kontakt datchiklarining asosiy kamchiligi-elektr yoyiga ta’sir etuvchi, kuyuvchi, ularning miqdori (xossalari) va o‘lchamlarini o‘zgartiruvchi kontaktlarning xizmat muddati cheklanganligidir. avtomatlashtirish tizimida kontakt datchiklar pozitsion datchiklar, chegaraviy kuchaytirgichlar va boshqalar ko‘rinishida qo‘llaniladi. kontaktsiz datchiklar. bu turdagi datchik, ya’ni mexanik to‘qnashuvsiz (ulanishsiz) harakatga keladigan jarayonlar sodir bo‘lishidir. bu erda biror bir harakatlanuvchi qismi belgilangan holatga etganda boshqarish mexanizmi orqali boshqaruv mexanizmlarining avtomatik kaliti ishga tushiriladi generator bilan ob‘yekt o`rtasida o`zaro ta‘sir maydonini hosil qiladi. 2. trigger qayta o`chirganda kerakli boshqaruv signalini doimiyligida, gisterezisni ta‘minlab beradi. 3. kuchaytirgich signal amplitudasini kerakli ko`rsatkichgacha oshiradi. 4. svetodiod indicator o`chirgichni holatini ko`rsatadi, ish holatini nazoratini ta‘minlaydi. 5. kompaund qattiq jism bolaklari va suv kirishdan himoyalash darajasini ta‘minlaydi. 6. korpus o`chirgichni montajini ta‘minlaydi, mexanik ta‘sirlardan himoyalaydi. latun yoki poliamiddan yasaladi, metiz maxsulotlardan komplektlanadi. kontaktsiz induktiv o`chirgichni aktiv zonasi – bu datchik sezgir elementining magnit maydoni eng kop konsentrasiya …

3 / 19

yektni snbuyurilgani, 0 dan 81% diapazonida (datchikni sezgir boshini yuzasidan). datchiklarni ishga tushish intervali atrof mihitni haroratiga bog`liq. datchik, ta‘sir etuvchi ob‘yektga (qurilmalarni qo`zg`aluvchan elementi) va qurilmani sezgir elementi yuzasiga parallel o`rnatiladi. kontaktsiz sig`im ochirgichlarning ishlash prinsipi: sig`im datchiklari kondensator plastinalari aktiv yuzasi hiqarilgan ko`rinishdagi sezgir elementdan iborat. sig`im sensorlarini ishlash prinsipi kondensatorni geometrik ko`rinishini o`zgarishiga (plastinalar orasidagi masofani o`zgarishi), yoki plastinalar orasiga turli materiallarni joylashtirib sig`imni o`zgartirishga (elektro`tkazuvchan va dielektrik) asoslangan bolib , bu holda sig`im kattaligi o`zgaruvchan elektr signaliga o`zgartiriladi. foydalanilgan adabiyotlar handbook o f modem sensors physics designs and applications. 2004, 1996 springer-verlag new york, inc. /perevod s angl. sovremennue datchiki. pod redaksiey d.fraydena.-moskva: texnosfera. 2005. - 470 s. / r.g.jackson. novel sensors and sensing. taylor & francis group llc, 2004./perevod s angl. noveyshie datchiki. djekson r.g .-moskva: texnosfera. 2007. - 3 8 4 s ./ voxidov a.x. abdullaeva d.a. avtomatikaning texnik vositalari. t..tim1, 2011.180 b. qo‘shimcha …

4 / 19

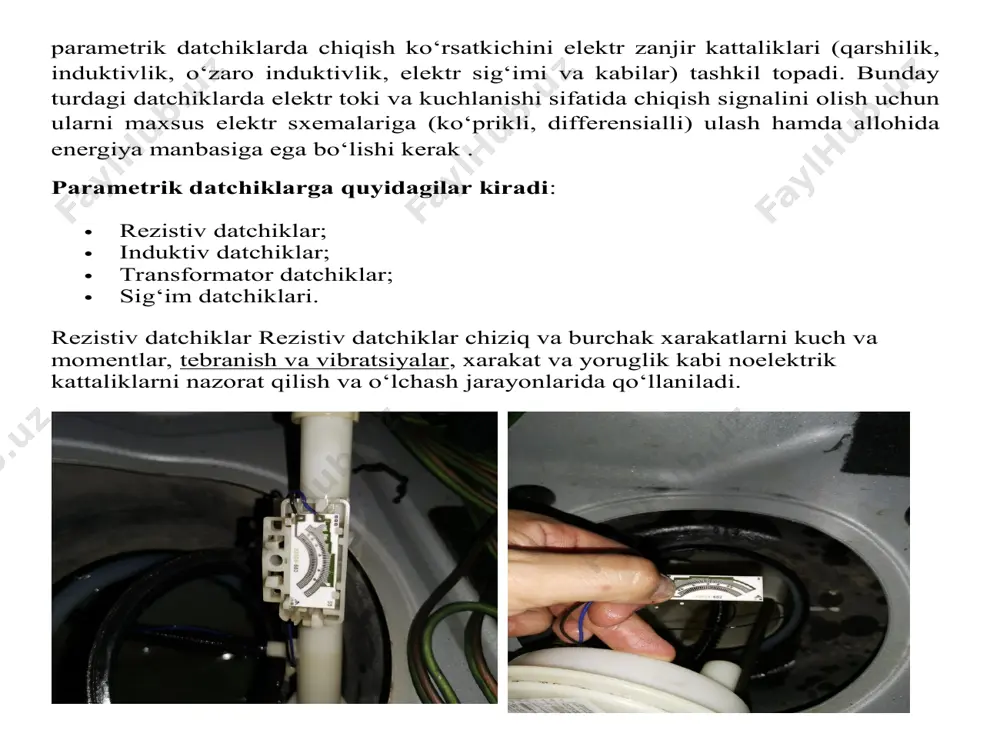

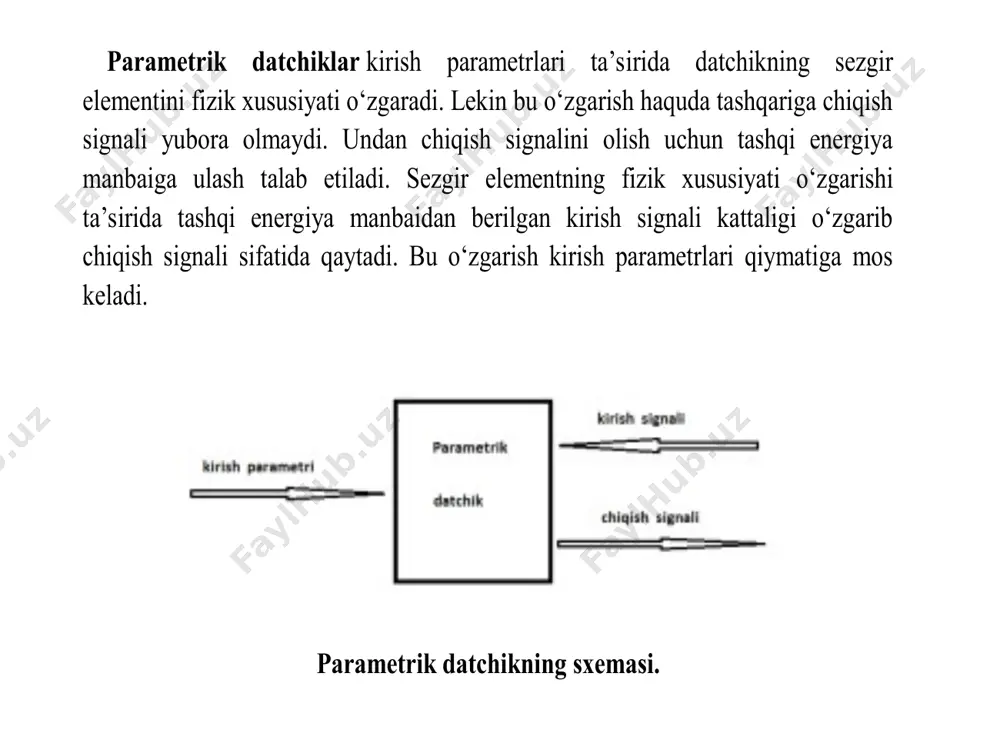

r.s ang.-m.dodeka-xxl”,2006.-272 s.) gazieva r.t., va boshqalar. avtomatikaning texnik vositalari va raqamli avtomatika fanidan laboratoriya mashg'ulotlari bo'yicha uslubiy ko'rsatmama. - toshkent.:timi, 2013. -5 8 b. image1.emf image2.emf image3.emf image4.emf image5.emf image6.emf image7.emf image8.emf image9.emf parametrik datchiklar kirish parametrlari ta’sirida datchikning sezgir elementini fizik xususiyati o‘zgaradi. lekin bu o‘zgarish haquda tashqariga chiqish signali yubora olmaydi. undan chiqish signalini olish uchun tashqi energiya manbaiga ulash talab etiladi. sezgir elementning fizik xususiyati o‘zgarishi ta’sirida tashqi energiya manbaidan berilgan kirish signali kattaligi o‘zgarib chiqish signali sifatida qaytadi. bu o‘zgarish kirish parametrlari qiymatiga mos keladi. parametrik datchikning sxemasi. parametrik datchiklarda chiqish ko‘rsatkichini elektr zanjir kattaliklari (qarshilik, induktivlik, o‘zaro induktivlik, elektr sig‘imi va kabilar) tashkil topadi. bunday turdagi datchiklarda elektr toki va kuchlanishi sifatida chiqish signalini olish uchun ularni maxsus elektr sxemalariga (ko‘prikli, differensialli) ulash hamda allohida energiya manbasiga ega bo‘lishi kerak . parametrik datchiklarga quyidagilar kiradi :  rezistiv datchiklar;  induktiv datchiklar;  transformator …

5 / 19

itilganda generatorning tebranishlari amplitudasini o'zgartirishga asoslangan. chegara o'tkazgichga quvvat berilganda, uning sezgir yuzasi hududida o'zgaruvchan magnit maydon hosil bo'lib, zonaga olib kelingan materialda girdobli oqimlarni keltirib chiqaradi, bu esa generator tebranishlari amplitudasining o'zgarishiga olib keladi. natijada analog chiqish signali hosil bo'ladi, uning qiymati sensor va boshqariladigan ob'ekt orasidagi masofaga qarab o'zgaradi. shmitt triggeri analog signalni mantiqiy signalga aylantiradi. transformator datchik (lotincha: transformo — oʻzgartiraman) — bu pas kuchlanishni yuqori kuchlanishga yuqori kuchlanish pas kuchlanishga aylantirib beruvchi elektro statik apparat(chastotasini o'zgartirmagan holda). texnikada —. energiya yoki obʼyektlarning biron bir muhim xossasi (mas., tok kuchi, kuchlanish va boshqalar)ni oʻzgartirish uchun moʻljallangan qurilma. elektr t., gidrotransformator, fototransformator, oʻyuch (oʻta yuqori chastota) t.i va boshqa xillargaboʻlinadi. elektr t. oʻzgaruvchan tok kuchlanishini oʻzgartirish (kuchaytirish yoki pasaytirish) uchun moʻljallana di. uning ishi elektromagnit induksiya hodisasiga asoslanadi. u bitta birlamchi chulgam, bitta yoki bir necha koʻp ikkilamchi chulgʻam va asosan berk tipdagi ferromagnit oʻzak (magnit oʻtkazgich) dan …
