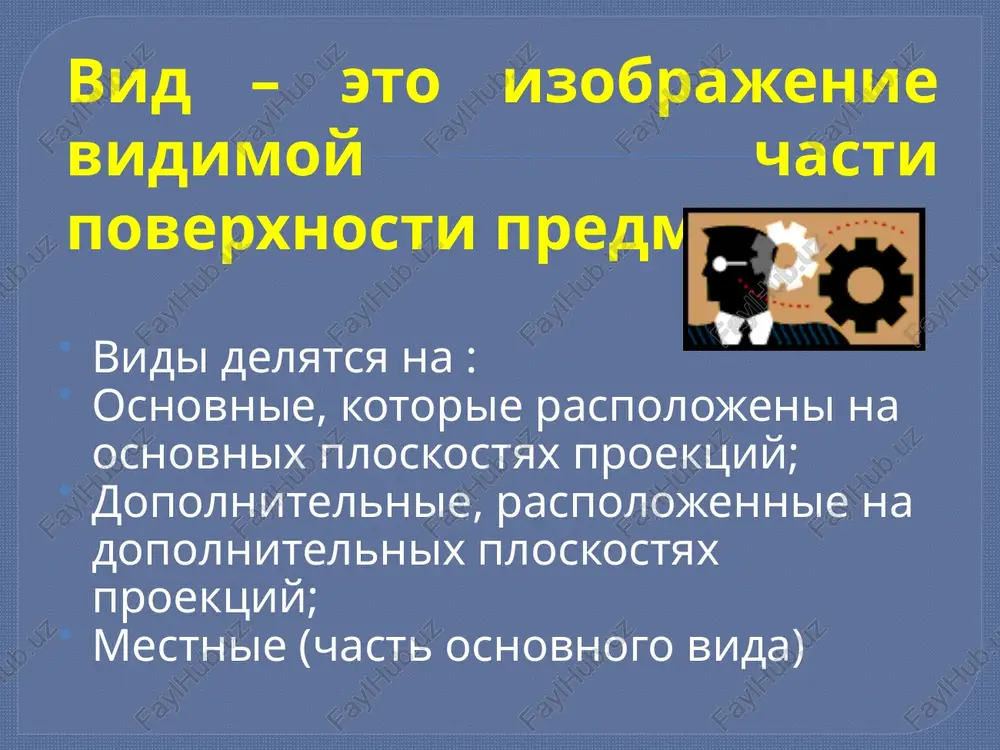

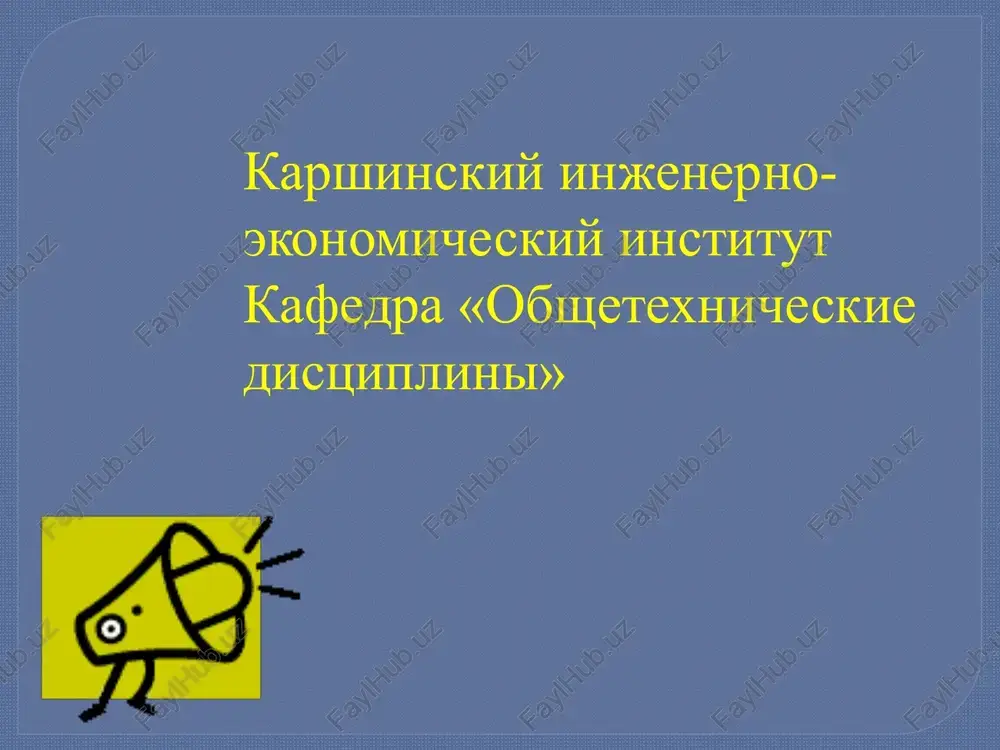

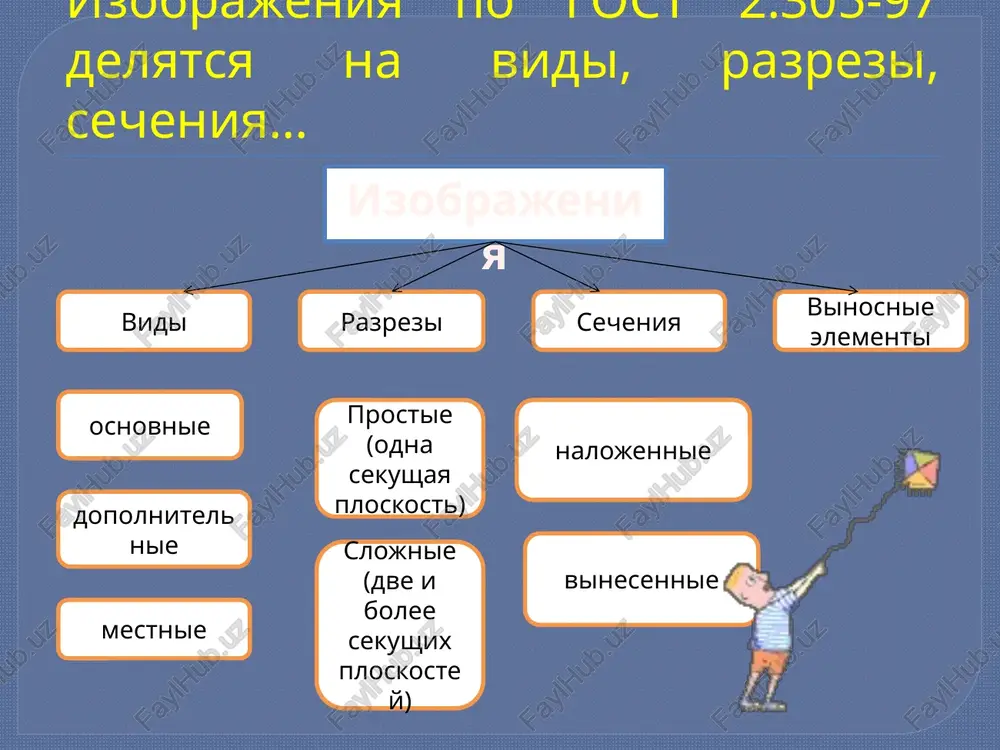

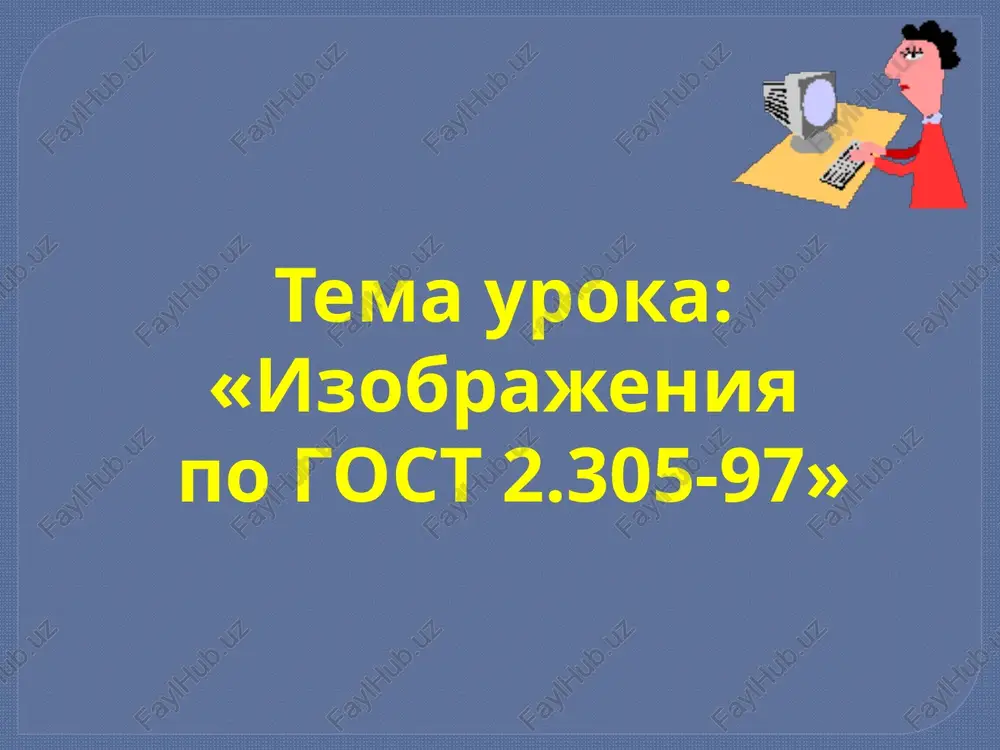

slayd 1 karshinskiy injenerno-ekonomicheskiy institut kafedra «obshetexnicheskie distsiplini» predmet: «injenernaya grafika» predstavlyaet tema uroka: «izobrajeniya po gost 2.305-97» izobrajeniya po gost 2.305-97 delyatsya na vidi, razrezi, secheniya… izobrajeniya vidi razrezi secheniya vinosnie elementi osnovnie dopolnitelnie mestnie prostie (odna sekushaya ploskost) slojnie (dve i bolee sekushix ploskostey) nalojennie vinesennie vid – eto izobrajenie vidimoy chasti poverxnosti predmeta vidi delyatsya na : osnovnie, kotorie raspolojeni na osnovnix ploskostyax proektsiy; dopolnitelnie, raspolojennie na dopolnitelnix ploskostyax proektsiy; mestnie (chast osnovnogo vida) gost 2.305-97 ustanavlivaet sleduyushie nazvaniya i raspolojenie osnovnix vidov: 1 – vid speredi (glavniy vid) 2 – vid sverxu 3 – vid sleva 4 – vid sprava 5 – vid snizu 6 – vid szadi 6 dopolnitelnie vidi esli kakuyu-libo chast predmeta nevozmojno pokazat na osnovnix vidax bez iskajeniya formi i razmerov, to primenyayut dopolnitelnie vidi, poluchaemie na ploskostyax, ne parallelnix prinyatim ploskostyam proektsiy mestnie vidi izobrajenie otdelnogo, ogranichennogo mesta poverxnosti predmeta nazivayut …

2 / 29

kosti razrezi delyatsya na: - gorizontalnie - vertikalnie - naklonnie v obrazovanii slojnogo razreza uchastvuet dve i bolee sekushix ploskostey slojnie razrezi delyatsya na: - stupenchatie, kogda sekushie ploskosti parallelni i - lomanie, kogda sekushie ploskosti peresekayutsya kak obrazuyutsya prostie razrezi? mislenno razrezaya predmet vdol dlini ili shirini, mi poluchaem prodolniy(frontalniy a-a) ili poperechniy(profilniy b-b) razrezi v otdelnix sluchayax prostie razrezi oboznachayutsya(sm. risunok sleva). pri simmetrichnoy forme detali dopuskaetsya vmesto polnogo razreza vipolnyat tolko polovinu, sovmeshaya s osnovnim vidom (risunok sprava) krome prostix razrezov, kotorie, kak pravilo, raspolagayutsya na meste osnovnix vidov( na osnovnix ploskostyax proektsiy) sushestvuyut naklonnie razrezi obrazovanie lomanogo razreza pri postroenii lomanogo razreza sekushie ploskosti uslovno povorachivayut okolo linii peresecheniya ploskostey do sovmesheniya v odnu obshuyu ploskost, parallelnuyu kakoy-libo osnovnoy ploskosti proektsiy obrazovanie stupenchatogo razreza pri vipolnenii stupenchatogo razreza sekushie ploskosti sovmeshayut v odnu obshuyu ploskost i razrez oformlyaetsya kak prostoy chto vajno pomnit pri postroenii slojnix …

3 / 29

y-libo chasti predmeta, trebuyushee poyasnenie formi, razmerov, drugix dannix. on soderjit podrobnosti, ne ukazannie na osnovnom izobrajeniii uslovnosti i uprosheniya dlya togo, chtobi chertej bil prostim i ponyatnim, a takje s tselyu ekonomii vremeni pri vipolnenii chertejey v sootvetstvii s gost 2.305-68 ustanavlivayut sleduyushie uslovnosti i uprosheniya… 1.esli vid, razrez ili sechenie predstavlyaet soboy simmetrichnuyu figuru, dopuskaetsya vicherchivat polovinu izobrajeniya 2. takie elementi, kak spitsi, tonkie stenki, rebra jestkosti, pokazivayut v razreze nerassechennimi (nezashtrixovannimi), esli sekushaya ploskost napravlena vdol osi ili dlinnoy storoni takogo elementa 3. plavniy perexod ot odnoy poverxnosti k drugoy pokazivaetsya uslovno, libo voobshe ne pokazivaetsya no eto ne vse svedeniya ob uslovnostyax i uprosheniyax… esli vas interesuet bolee podrobnaya informatsiya, to vam sleduet obratitsya k sleduyushim istochnikam: - gost 2.305-68 «izobrajeniya»; - bogolyubov s.a. «injenernaya grafika», m.: visshaya shkola; kulikov v.p. «standarti injenernoy grafiki» sayti v internete primer: vneshnyaya forma detali peredaetsya posredstvom osnovnix vidov, odnogo …

4 / 29

vlenie o predmete v sootvetstvuyushix standartax i samoe glavnoe… chtobi ovladet predmetom «injenernaya grafika» i temoy «izobrajeniya», v chastnosti: nedostatochno prinesti bumagu, zatochit karandash, ne zabit lastik(xotya, bezuslovno, ochen vajno!); nedostatochno vipolnit na uroke oporniy konspekt po teme(toje vajno!); nujno regulyarno rabotat nad samoobrazovaniem, chitaya uchebnik, gosti, metodicheskie ukazaniya… …i togda vi tochno polyubite etot krasiveyshiy predmet!!! audio1.wav image2.gif image3.gif image4.gif image5.gif image6.gif image7.jpeg image8.gif image9.jpeg image10.gif image11.gif image12.gif image13.jpeg image14.jpeg image15.wmf image16.jpeg image17.wmf image18.jpeg image19.jpeg image20.gif image21.jpeg image22.jpeg image23.gif image24.png image25.gif image26.png image27.gif image28.gif image29.jpeg image30.png image31.png image32.png image33.gif image34.png image35.png image36.wmf image37.png image38.png image39.wmf image40.gif image41.wmf /docprops/thumbnail.jpeg
