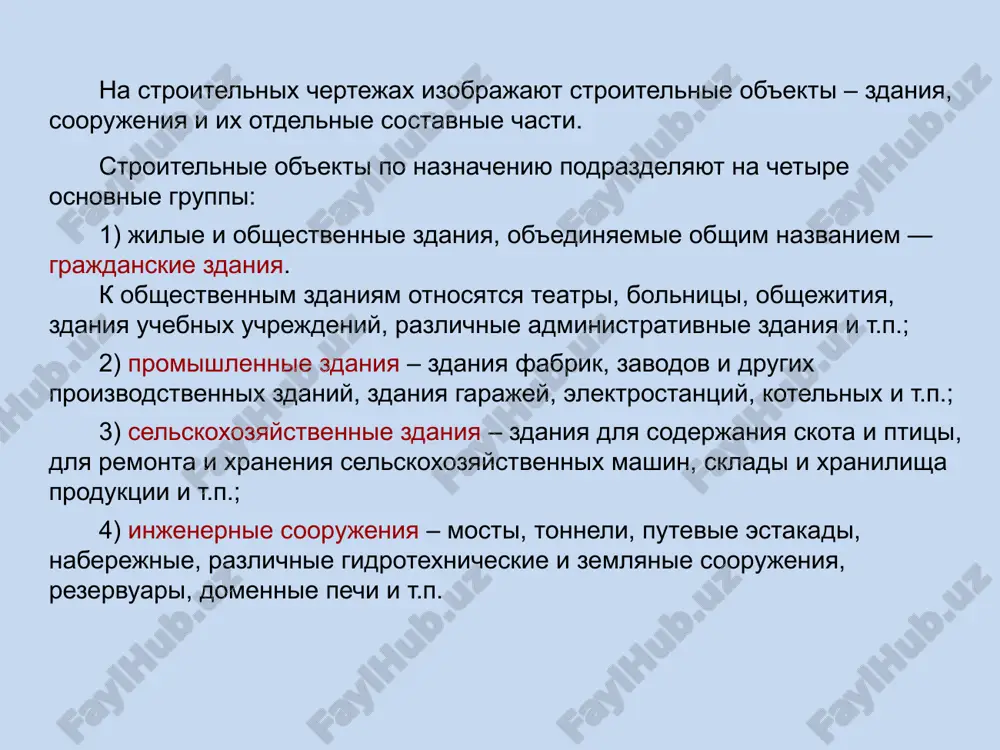

osnovi stroitelnogo chercheniya texnologiya stroitelstva i izgotovleniya, rabota s elementami texnicheskogo cherteja. na stroitelnix chertejax izobrajayut stroitelnie ob'ekti – zdaniya, soorujeniya i ix otdelnie sostavnie chasti. stroitelnie ob'ekti po naznacheniyu podrazdelyayut na chetire osnovnie gruppi: 1) jilie i obshestvennie zdaniya, ob'edinyaemie obshim nazvaniem — grajdanskie zdaniya. k obshestvennim zdaniyam otnosyatsya teatri, bolnitsi, obshejitiya, zdaniya uchebnix uchrejdeniy, razlichnie administrativnie zdaniya i t.p.; 2) promishlennie zdaniya – zdaniya fabrik, zavodov i drugix proizvodstvennix zdaniy, zdaniya garajey, elektrostantsiy, kotelnix i t.p.; 3) selskoxozyaystvennie zdaniya – zdaniya dlya soderjaniya skota i ptitsi, dlya remonta i xraneniya selskoxozyaystvennix mashin, skladi i xranilisha produktsii i t.p.; 4) injenernie soorujeniya – mosti, tonneli, putevie estakadi, naberejnie, razlichnie gidrotexnicheskie i zemlyanie soorujeniya, rezervuari, domennie pechi i t.p. osnovnie konstruktsii zdaniya fundament – podzemnaya chast zdaniya, peredayushaya nagruzku ot zdaniya na grunt. steni podrazdelyayutsya na narujnie i vnutrennie. narujnie steni ograjdayut zdanie i ego pomesheniya ot narujnoy sredi. vnutrennie …

2 / 19

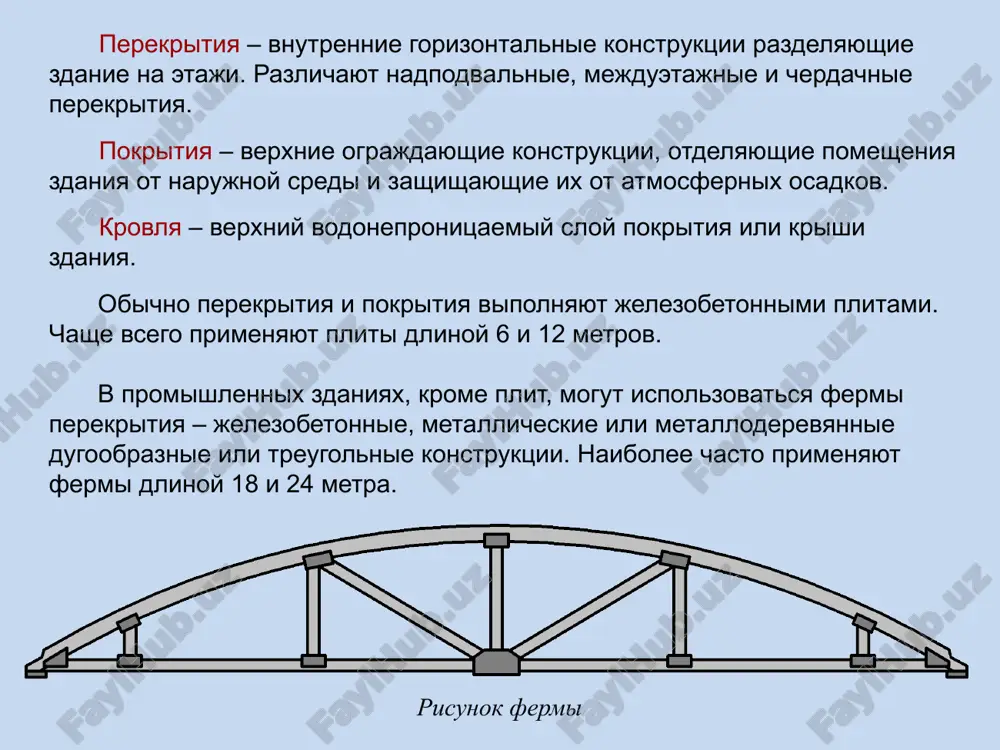

jduetajnie i cherdachnie perekritiya. pokritiya – verxnie ograjdayushie konstruktsii, otdelyayushie pomesheniya zdaniya ot narujnoy sredi i zashishayushie ix ot atmosfernix osadkov. krovlya – verxniy vodonepronitsaemiy sloy pokritiya ili krishi zdaniya. obichno perekritiya i pokritiya vipolnyayut jelezobetonnimi plitami. chashe vsego primenyayut pliti dlinoy 6 i 12 metrov. v promishlennix zdaniyax, krome plit, mogut ispolzovatsya fermi perekritiya – jelezobetonnie, metallicheskie ili metalloderevyannie dugoobraznie ili treugolnie konstruktsii. naibolee chasto primenyayut fermi dlinoy 18 i 24 metra. risunok fermi pliti opirayutsya na nesushie steni ili balki (rigeli, peremichki). balki zakreplyayutsya na opornix ploshadkax kolonn. rasstoyaniya mejdu nesushimi stenami, rasstoyaniya mejdu tsentrami kolonn (uzlami setki kolonn) opredelyayutsya dlinoy plit perekritiya i pokritiya ili dlinoy ferm i, kak pravilo, kratni 6 metram. rasstoyaniya mejdu uzlami setki kolonn mogut bit 6 × 6, 6 × 9, 12 × 12, 6 ×18, 6 × 24, 12 ×18, 12 × 24 metra. razmeri kolonn setka kolonn razmeri storon poperechnogo …

3 / 19

dlya vicherchivaniya izobrajeniy na stroitelnix chertejax ispolzuyut linii, nachertanie kotorix ustanavlivaet gost 2.303-68. stroitelnie cherteji vipolnyayut po obshim pravilam pryamougolnogo proetsirovaniya na osnovnie ploskosti proektsiy. vidi zdaniya speredi, szadi, sprava i sleva nazivayut fasadami. na cherteje fasada kontur zemli rekomenduetsya chertit liniey s tolshinoy 0,6…0,8 mm; konturi fasada, proyomov, plit balkonov i lodjiy, tsokolya, stupeney, ustupov i t.p. – 0,4…0,6 mm; zapolneniya proyomov (okonnie i dvernie pereplyoti), detaley otdelki fasada – 0,2…0,3 mm. vid zdaniya sverxu nazivayut planom krovli ili planom krishi. plan zdaniya – eto ego gorizontalniy razrez na urovne okonnix i dvernix proyomov. plan zdaniya na plane zdaniya nanosyat naimenovaniya texnologicheskix uchastkov i pomesheniy ili ix poryadkovie nomera, ix ploshadi i kategorii po vzrivopojarnoy i pojarnoy bezopasnosti (krome jilix zdaniy). ploshad prostavlyayut v pravom nijnem uglu texnologicheskogo uchastka ili pomesheniya i podchyorkivayut. kategorii prostavlyayut pod naimenovaniem texnologicheskix uchastkov i pomesheniy v pryamougolnike s razmerami 5×8 mm. dopuskaetsya naimenovanie …

4 / 19

am zdaniya. na stroitelnix chertejax razrezi oboznachayutsya arabskimi tsiframi ili, kak v mashinostroitelnom cherchenii, propisnimi russkimi bukvami. konturi tex elementov zdaniya, kotorie popadayut v sekushuyu ploskost (konturi figuri secheniya), na planax i razrezax pokazivayut sploshnoy tolstoy osnovnoy liniey. konturi elementov zdaniya, naxodyashiesya za sekushey ploskostyu, na planax i razrezax pokazivayut sploshnoy tonkoy liniey. pri neobxodimosti nevidimie elementi zdaniya, naxodyashiesya za sekushey ploskostyu izobrajayut shtrixovoy liniey. takje, pri neobxodimosti shtrixovoy liniey pokazivayut i to, chto naxoditsya pered sekushey ploskostyu. figuri secheniya na planax i razrezax zashtrixovivayut tolko v sluchae neobxodimosti. shtrixovku vipolnyayut soglasno trebovaniyam gost 2.306-68. material oboznachenie material oboznachenie metalli i tvyordie splavi beton nemetallicheskie materiali, za isklyucheniem ukazannix v tablitse jelezobeton drevesina grunt estestvenniy kamen estestvenniy grunt nasipnoy keramika i silikatnie materiali dlya kladki pesok steklo i drugie svetoprozrachnie materiali zasipka iz lyubogo materiala izobrajenie elementov zdaniy elementi zdaniy, soorujeniy i konstruktsiy izobrajayut na planax razrezax i fasadax v …

5 / 19

3.jpeg image4.png image5.jpeg image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.gif image16.png image17.png image18.png image19.png image20.png image29.png image30.png image31.png image32.png image21.png image22.png image23.png image24.png image25.png image26.png image27.png image28.png image41.png image42.png image33.png image34.png image35.png image36.png image37.png image38.png image39.png image40.png /docprops/thumbnail.jpeg
