lektsii po nachertatelnoy geometrii

PPTX 64 sahifa 1,4 MB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇
1 / 64

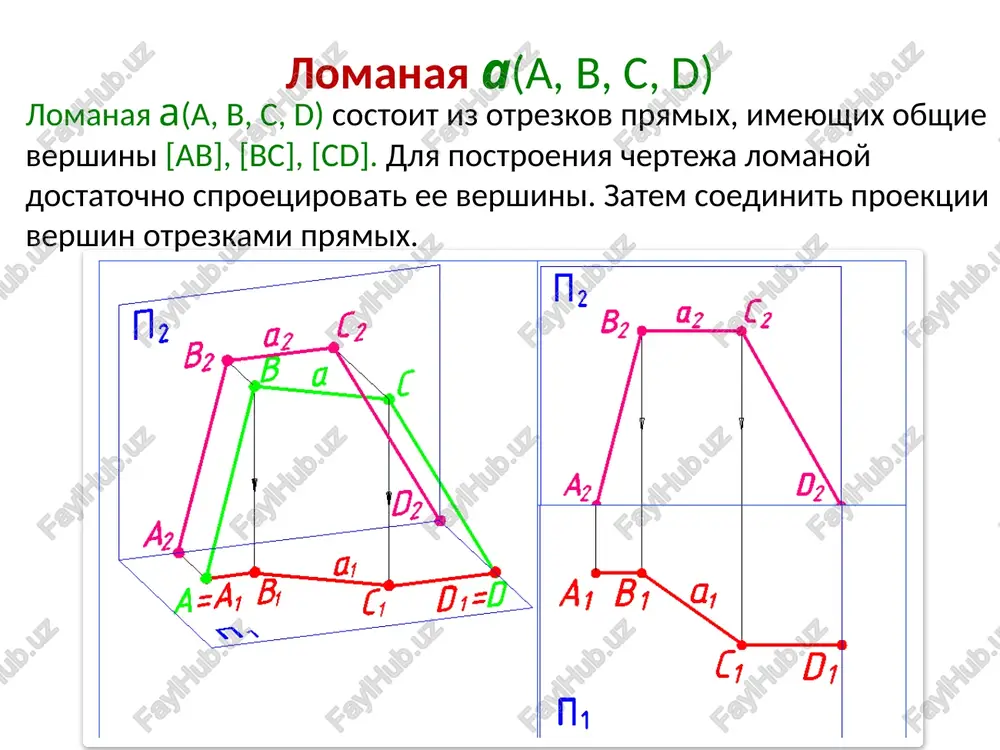

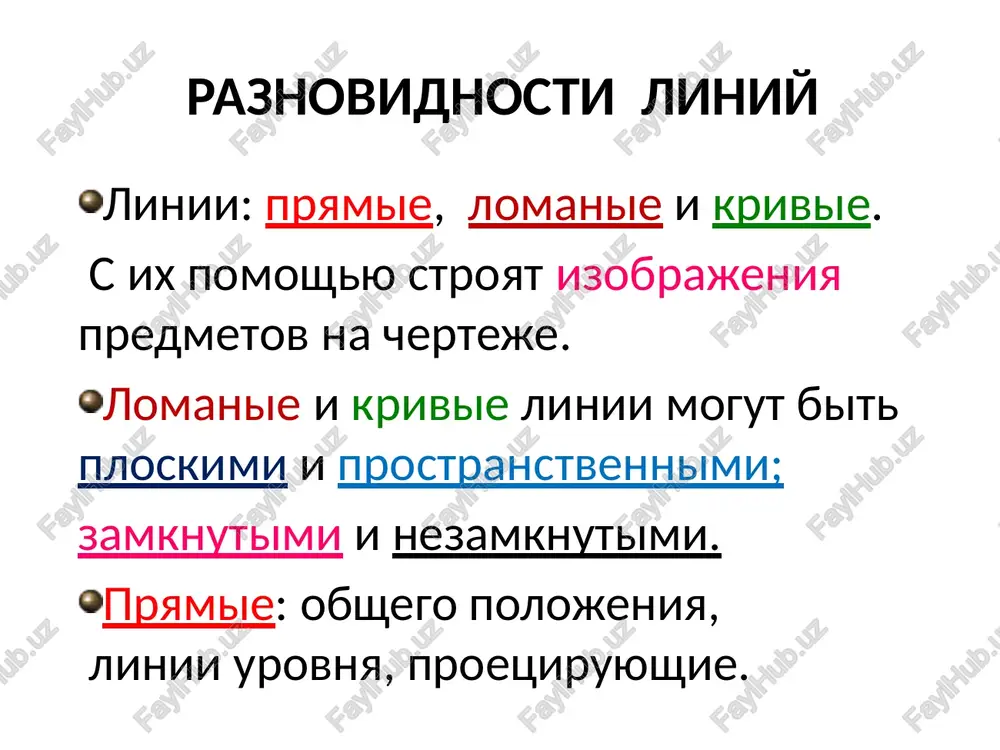

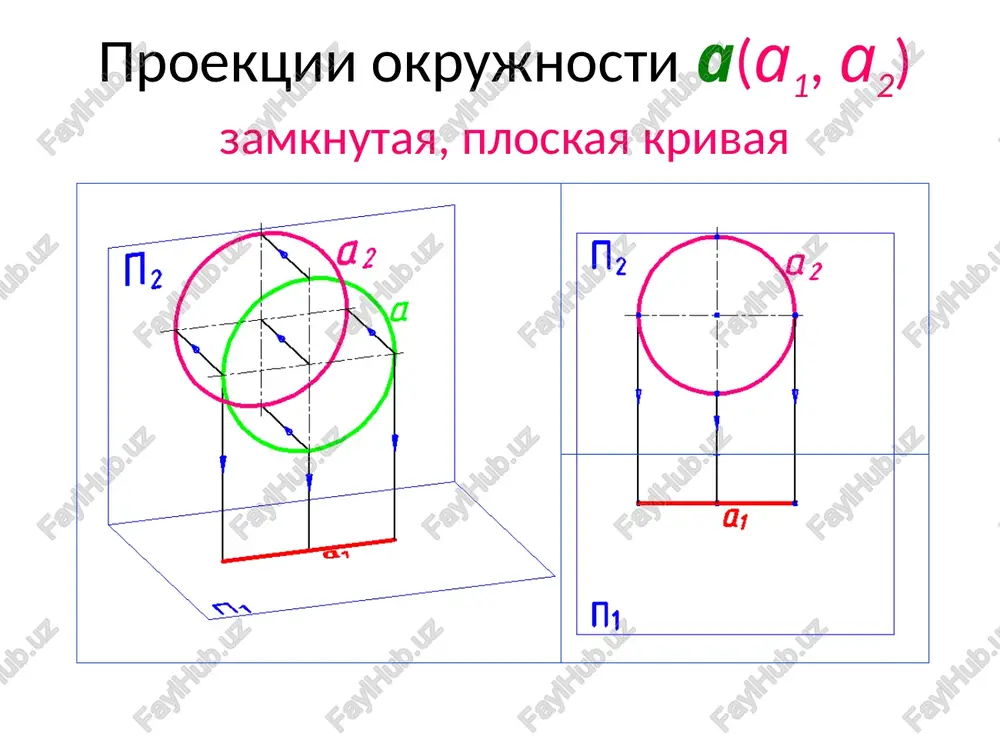

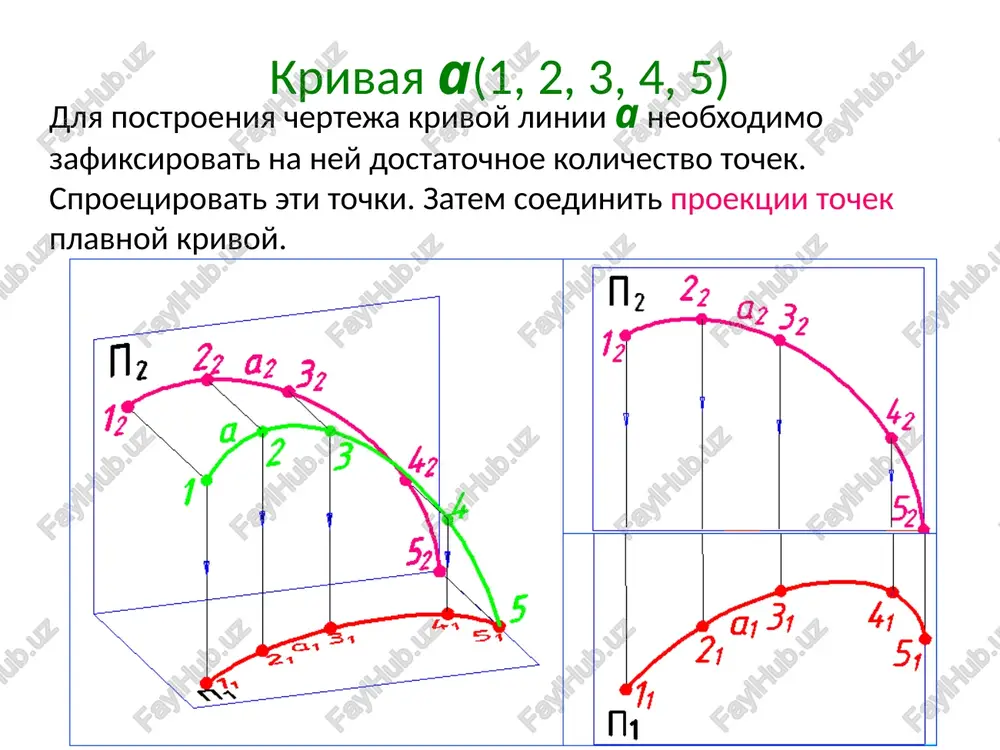

slayd 1 lektsii po nachertatelnoy geometrii kompleksnie cherteji liniy raznovidnosti liniy linii: pryamie, lomanie i krivie. s ix pomoshyu stroyat izobrajeniya predmetov na cherteje. lomanie i krivie linii mogut bit ploskimi i prostranstvennimi; zamknutimi i nezamknutimi. pryamie: obshego polojeniya, linii urovnya, proetsiruyushie. krivaya a(1, 2, 3, 4, 5) dlya postroeniya cherteja krivoy linii a neobxodimo zafiksirovat na ney dostatochnoe kolichestvo tochek. sproetsirovat eti tochki. zatem soedinit proektsii tochek plavnoy krivoy. proektsii okrujnosti a(a1, a2) zamknutaya, ploskaya krivaya lomanaya a(a, v, s, d) lomanaya a(a, v, s, d) sostoit iz otrezkov pryamix, imeyushix obshie vershini [av], [bc], [cd]. dlya postroeniya cherteja lomanoy dostatochno sproetsirovat ee vershini. zatem soedinit proektsii vershin otrezkami pryamix. pryamie linii svoystva pryamoy linii cherez lyubie dve razlichnie tochki proxodit odna i tolko odna pryamaya. dve razlichnie pryamie mogut imet ne bolee odnoy obshey tochki. polojenie pryamix v prostranstve pryamie obshego polojeniya - ne parallelni i ne perpendikulyarni …
2 / 64
ryaem 30 mm vpravo (tak kak koordinata x uvelichivaetsya vlevo) i provodim vertikalnuyu liniyu svyazi dlya naxojdeniya proektsiy tochki v. postroenie frontalnoy proektsii (v2) tochki v tochka v vishe tochki a na 15 mm. otmeryaem vverx ot frontalnoy proektsii (a2) tochki a po linii svyazi raznost visot i fiksiruem frontalnuyu proektsiyu (v2) tochki v. postroenie gorizontalnoy proektsii (v1) tochki v koordinata y tochki v menshe koordinati y tochki a na 20 mm. otmeryaem 20 mm po vertikalnoy linii svyazi vverx ot urovnya a1 (tak kak tochka v blije k ploskosti p2, chem tochka a) i fiksiruem gorizontalnuyu proektsiyu (v1) tochki v. postroenie profilnoy proektsii (v3) tochki v iz v2 provodim gorizontalnuyu liniyu svyazi. otmeryaem raznost koordinat ya-yb = 2 0 mm po linii svyazi ot a3 vlevo, tak kak na ploskosti p3 koordinati y narastayut vpravo. postroenie proektsiy pryamoy l na ploskosti p2 provodim frontalnuyu proektsiyu l2 pryamoy l cherez …
3 / 64
ie frontalnoy proektsii (h2) gorizontali koordinata x tochki v menshe koordinati x tochki a. otmeryaem 25 mm vpravo (tak kak koordinata x uvelichivaetsya vlevo) i provodim vertikalnuyu liniyu svyazi dlya naxojdeniya proektsiy tochki v. na visote tochki a fiksiruem frontalnuyu proektsiyu v2. postroenie gorizontalnoy proektsii (h1) gorizontali koordinata y tochki v bolshe koordinati y tochki a na 15 mm. otmeryaem 15 mm po vertikalnoy linii svyazi vniz ot urovnya a1 (tak kak tochka v dalshe ot ploskosti p2, chem tochka a) i fiksiruem gorizontalnuyu proektsiyu (v1) tochki v. cherez a1 i v1 provodim h1. postroenie profilnoy proektsii (h3) gorizontali iz v2 provodim gorizontalnuyu liniyu svyazi. otmeryaem raznost koordinat yb -ya = 15 mm po linii svyazi ot a3 vpravo, tak kak na ploskosti p3 koordinati y narastayut vpravo, i fiksiruem v3. cherez a3 i v3 provodim profilnuyu proektsiyu (h3) gorizontali. frontal - liniya parallelnaya ploskosti p2 tak kak frontal f(f1,f2,f3) …
4 / 64
5 mm. otmeryaem vverx ot frontalnoy proektsii (a2) tochki a po linii svyazi raznost visot i fiksiruem frontalnuyu proektsiyu (v2) tochki v. cherez a2 i v2 provodim f2. postroenie profilnoy proektsii (f3) frontali iz v2 i a2 provodim gorizontalnie linii svyazi. zafiksiruem v3 . provodim profilnuyu proektsiyu (f3) pod uglom 90° k linii svyazi tak kak raznost koordinat yb -ya = 0 mm. v peresechenii f3 i gorizontalnoy linii svyazi iz a2, opredelim a3. profilnaya pryamaya - liniya parallelnaya ploskosti p3 tak kak profilnaya pryamaya p(p1,p2, p3) parallelna ploskosti p3, ee otrezok [ab] proetsiruetsya na etu ploskost v naturalnuyu velichinu (bez iskajeniya) iabi=ia3b3i. ugli naklona profilnoy pryamoy k ploskostyam proektsiy p1 (α) i p2 (β) proetsiruyutsya na p3 v naturalnuyu velichinu. postroit kompleksniy chertej pryamoy po raznosti koordinat dvux ee tochek a i v. tri proektsii tochki a zadani. tak kak raznost shirot tochek linii ravna nulyu, liniya parallelna ploskosti …
5 / 64
. cherez a3 i v3 provodim profilnuyu proektsiyu (p3) profilnoy pryamoy p. uslovie obratimosti kompleksnogo cherteja linii urovnya dvux proektsionniy kompleksniy chertej linii urovnya obratim tolko v tom sluchae, esli on soderjit proektsiyu pryamoy na parallelnuyu ey ploskost proektsiy. a,v - gorizontalno konkuriruyushie tochki. tochka v vishe tochki a. proetsiruyushie pryamie zanimayut chastnoe polojenie gorizontalno-proetsiruyushaya pryamaya perpendikulyarna gorizontalnoy ploskosti proektsiy (p1) ∆x=0 ∆y=0 iabi iabi postroit kompleksniy chertej pryamoy q(ab) po raznosti koordinat dvux ee tochek a i v. proektsii tochki a ne zadani. tak kak raznost shirot i glubin tochek linii ravna nulyu, liniya perpendikulyarna ploskosti p1 – gorizontalno proetsiruyushaya. postroenie cherteja gorizontalno proetsiruyushey linii sleduet nachinat s gorizontalnoy proektsii (q1). vsya liniya q(ab) na ploskost p1 proetsiruetsya v tochku. postroenie gorizontalnoy proektsii (q1) gorizontalno proetsiruyushey pryamoy q mislenno delim svobodnoe prostranstvo na tri ploskosti p1, p2 i p3. na p1 fiksiruem gorizontalnuyu proektsiyu (q1) gorizontalno proetsiruyushey pryamoy q. …
