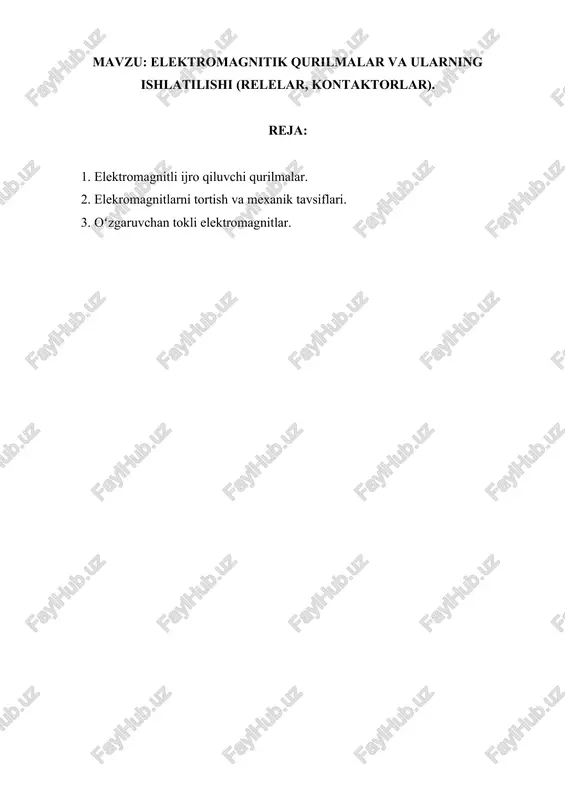

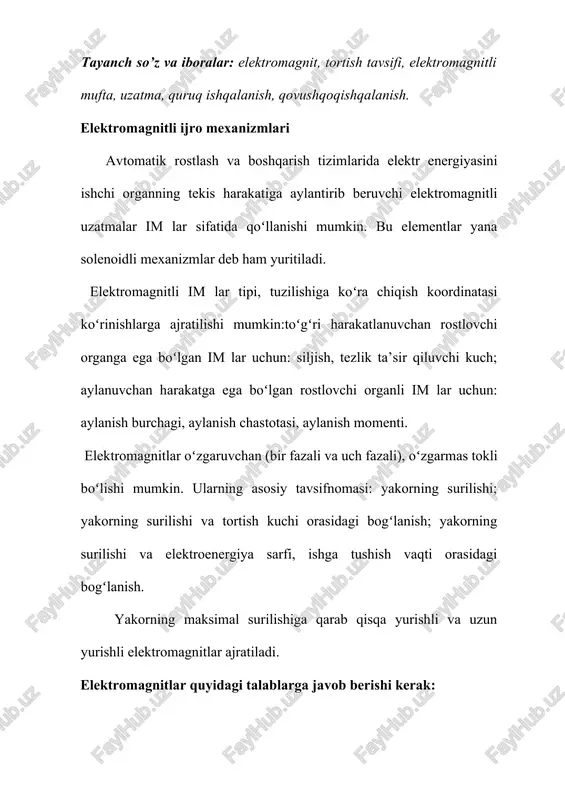

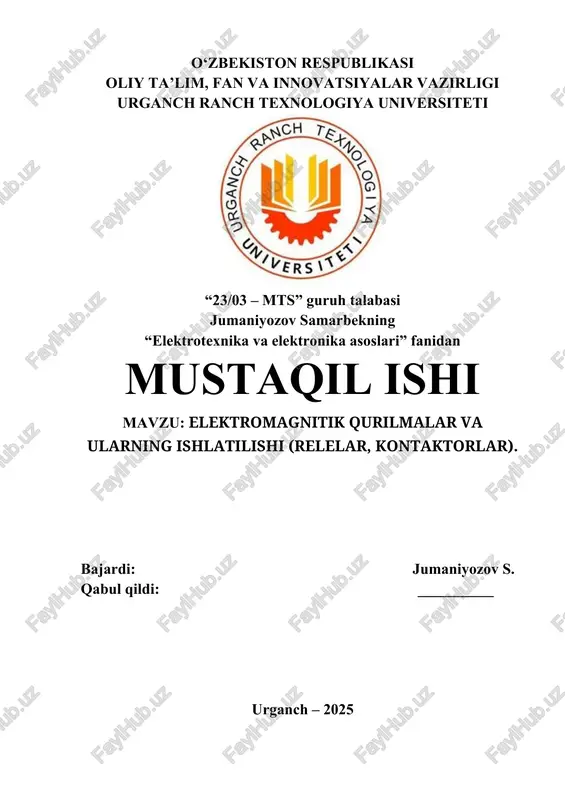

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi jumaniyozov samarbekning “elektrotexnika va elektronika asoslari” fanidan mustaqil ishi mavzu: elektromagnitik qurilmalar va ularning ishlatilishi (relelar, kontaktorlar). bajardi: jumaniyozov s. qabul qildi: __________ urganch – 2025 mavzu: elektromagnitik qurilmalar va ularning ishlatilishi (relelar, kontaktorlar). reja: 1. elektromagnitli ijro qiluvchi qurilmalar. 2. elekromagnitlarni tortish va mexanik tavsiflari. 3. oʻzgaruvchan tokli elektromagnitlar. tayanch so’z va iboralar: elektromagnit, tortish tavsifi, elektromagnitli mufta, uzatma, quruq ishqalanish, qovushqoqishqalanish. elektromagnitli ijro mexanizmlari avtomatik rostlash va boshqarish tizimlarida elektr energiyasini ishchi organning tekis harakatiga aylantirib beruvchi elektromagnitli uzatmalar im lar sifatida qoʻllanishi mumkin. bu elementlar yana solenoidli mexanizmlar deb ham yuritiladi. elektromagnitli im lar tipi, tuzilishiga koʻra chiqish koordinatasi koʻrinishlarga ajratilishi mumkin:toʻgʻri harakatlanuvchan rostlovchi organga ega boʻlgan im lar uchun: siljish, tezlik ta’sir qiluvchi kuch; aylanuvchan harakatga ega boʻlgan rostlovchi organli im lar uchun: aylanish burchagi, aylanish chastotasi, aylanish momenti. …

2 / 9

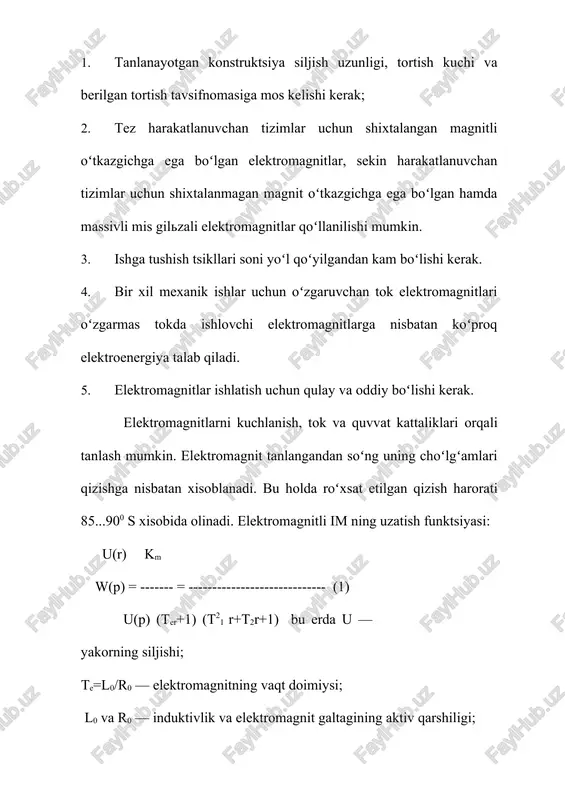

nitlar, sekin harakatlanuvchan tizimlar uchun shixtalanmagan magnit oʻtkazgichga ega boʻlgan hamda massivli mis gilzali elektromagnitlar qoʻllanilishi mumkin. 3. ishga tushish tsikllari soni yoʻl qoʻyilgandan kam boʻlishi kerak. 4. bir xil mexanik ishlar uchun oʻzgaruvchan tok elektromagnitlari oʻzgarmas tokda ishlovchi elektromagnitlarga nisbatan koʻproq elektroenergiya talab qiladi. 5. elektromagnitlar ishlatish uchun qulay va oddiy boʻlishi kerak. elektromagnitlarni kuchlanish, tok va quvvat kattaliklari orqali tanlash mumkin. elektromagnit tanlangandan soʻng uning choʻlgʻamlari qizishga nisbatan xisoblanadi. bu holda roʻxsat etilgan qizish harorati 85...900 s xisobida olinadi. elektromagnitli im ning uzatish funktsiyasi: u(r) km w(p) = ------- = ----------------------------- (1) u(p) (ter+1) (t21 r+t2r+1) bu erda u — yakorning siljishi; te=l0/r0 — elektromagnitning vaqt doimiysi; l0 va r0 — induktivlik va elektromagnit galtagining aktiv qarshiligi; t1=√ m/cn; m — qoʻzgʻaluvchan qismlarning massasi; sn — prujina qattiqligi; t2=kd/sn; kd — koeffitsient (dempfirlash). agar boshqaruv obyektining vaqt doimiysi (te, t1, t2) dan katta boʻlsa, uzatish funktsiyasi inertsiyasiz zveno …

3 / 9

shi bilan hosil boʻlgan elektromagnit maydon 7 prujina kuchini engib, boshqariluvchi 6 muftani tortadi. ishqalanish kuchlari hisobiga 5 va 6 yarim muftalarda hosil boʻladigan aylantiruvchi moment boshqaruvchi valdagi boshqariluvchi valiga oʻtkaziladi. uzatilayotgan aylantiruvchi momentni kattalashtirish uchun muftalarni koʻp diskli koʻrinishda tayyorlanadi. 1-rasm. quruq ishqalanish va qovushoq ishqalanish muftasining konstruktiv va elektr sxemalari. xulosa qovushoq ishqalanuvchi muftalar ferroparo-shakli yoki magnitli emulsiyali tarkibiga ega boʻlib, boshqariluvchi va boshqaruvchi elementlarda bogʻlovchi qatlam hosil boʻladi. bunday muftalarning xarakterli tomoni shundaki, magnit oqimi ortib borishi bilan uzatiluvchi aylantiriluvchi moment ortib boradi. bunday muftalar yuklamalarga nisbatan chidamli boʻlib, tez harakatlanuvchan im lardan hisoblanadi (vaqt doimiysi t=0,005... 0,008 s), ularning uzatish koeffitsienti k=3500. bu muftalar konstruktiv tuzilmasiga koʻra gʻaltaklarning joylashishi, soni, ishchi yuzasining shakliga, tok oʻtkazgichlarining koʻrinishi va boshqa belgilariga koʻra farqlanadi nazorat savollari: 1. elektromagnit ijrochi qurilmani avfzalligi nima? 2. membranali va porshenli ijrochi qurilma nima? 3. magnitlashmaydigan rotorli dvigatelini tushuntiring? 4. elektromagnit ijrochi qurilmani vazifasi …

4 / 9

2005. 7. yusupbekov n.r, muxamedov b.i, gulomov sh.m. texnologik jarayonlarni nazorat qilish va avtomatlashtirish: texnika oliy oquv yurtlari talabalari uchun darslik. – t.: oʻqituvchi, 2011. -576b. image1.jpeg image2.jpg
