1 / 25

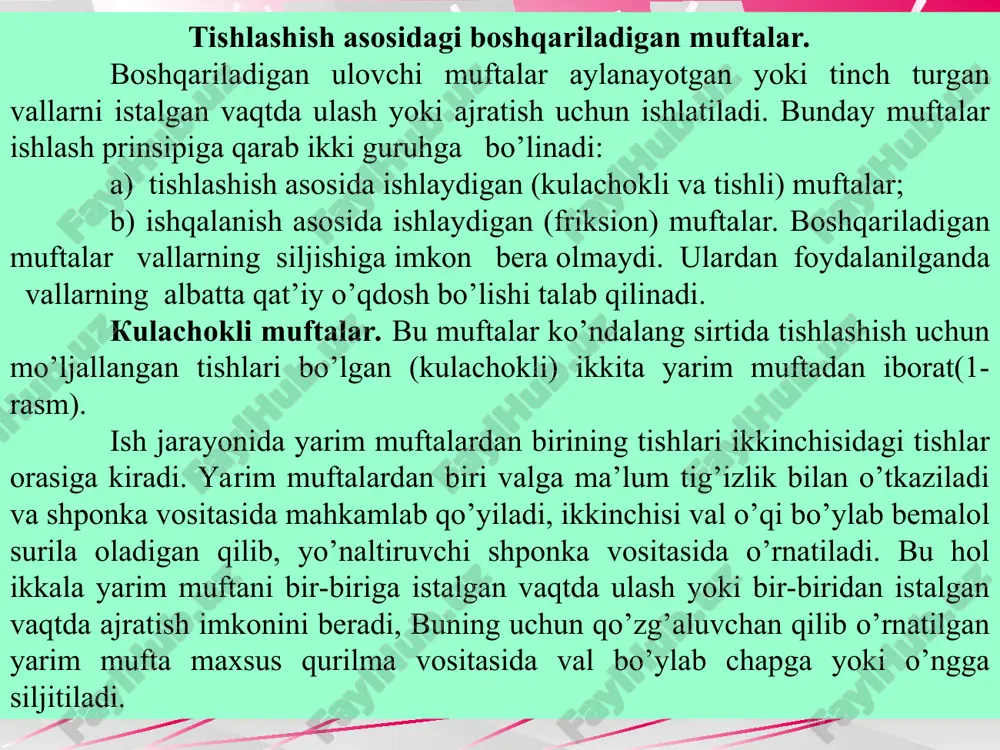

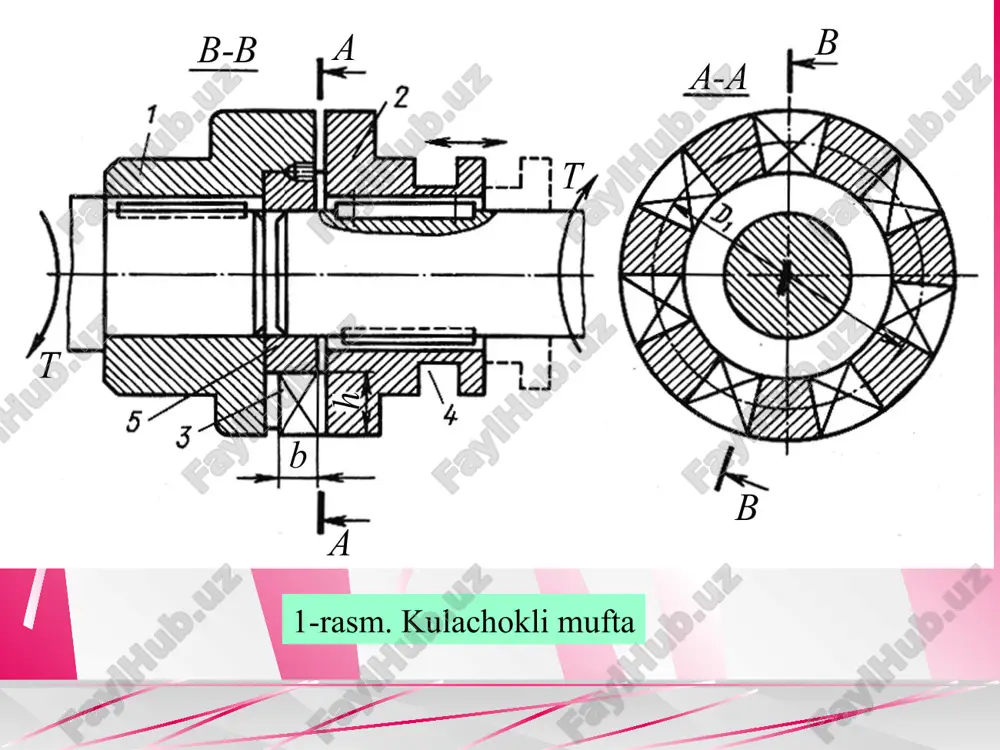

prezentatsiya powerpoint 7- ma’ruza boshqariladigan (ilashish va ishqalanish asosida boshqariladigan) va avtomatik boshqariladigan muftalar. 2- soat * tishlashish asosidagi boshqariladigan muftalar. boshqariladigan ulovchi muftalar aylanayotgan yoki tinch turgan vallarni istalgan vaqtda ulash yoki ajratish uchun ishlatiladi. bunday muftalar ishlash prinsipiga qarab ikki guruhga bo’linadi: a) tishlashish asosida ishlaydigan (kulachokli va tishli) muftalar; b) ishqalanish asosida ishlaydigan (friksion) muftalar. boshqariladigan muftalar vallarning siljishiga imkon bera olmaydi. ulardan foydalanilganda vallarning albatta qat’iy o’qdosh bo’lishi talab qilinadi. kulachokli muftalar. bu muftalar ko’ndalang sirtida tishlashish uchun mo’ljallangan tishlari bo’lgan (kulachokli) ikkita yarim muftadan iborat(1-rasm). ish jarayonida yarim muftalardan birining tishlari ikkinchisidagi tishlar orasiga kiradi. yarim muftalardan biri valga ma’lum tig’izlik bilan o’tkaziladi va shponka vositasida mahkamlab qo’yiladi, ikkinchisi val o’qi bo’ylab bemalol surila oladigan qilib, yo’naltiruvchi shponka vositasida o’rnatiladi. bu hol ikkala yarim muftani bir-biriga istalgan vaqtda ulash yoki bir-biridan istalgan vaqtda ajratish imkonini beradi, buning uchun qo’zg’aluvchan qilib o’rnatilgan yarim mufta maxsus qurilma …

2 / 25

qiymatiga bog’liq. ezuvchi kuchlanishning taqribiy qiymati quyidagicha aniqlanadi: bundan tashqari, kulachoklarning eguvchi kuchlanish bo’yicha mustahkamligi ham tekshirib ko’riladi: tishli tishlashadigan mufta (3-rasm). bu muftalar tuzilishi va hisoblash uslubiyati bo‘yicha tishli kompensatsiyalovchi muftalarga o‘xshash bo‘ladi, ularning farqi tishlashadigan muftalarda halqa 2 qo‘zg‘aluvchan qilib tayyorlanadi va ajratkich yordamida boshqariladi. 3-rasmda ajratkich mufta ulangan holda ko‘rsatilgan. disk 1 va 3 lar cheklagich bo‘ladi. vtulka 4 esa vallarni markazlashtiradi va bir vaqtning o‘zida ularning nisbiy aylanishida podshipnik vazifasini o‘taydi (mufta ajratilganda). 3-rasm. halqali tishli tishlagichli mufta tishli muftalarni ulashda zarblarni yo‘qotish uchun sinxronizatorlar ko‘p qo‘llanadi (masalan, avtomobil tezliklar qutisida). sinxronizatorlar vallarning tezligini ularni biriktirishdan oldin tenglashtiradi. sinxronizatorning ish tarzini 4-rasmdan aniqlash mumkin. tezliklar qutisida tezlikni o‘zgartirish uchun mo‘ljallangan tishli mufta konstruksiyasi bu yerda ikki tomonlama konussimon friksion mufta 1 bilan to‘ldirilib, aynan u sinxronizator bo‘ladi. ichki tishli halqa 2 o‘ng yoki chapga urilganda, u sharik orqali bo‘ylama kuchni sinxronizatorning konusli yarimmuftasiga uzatadi va shesternyalardan …

3 / 25

4-rasm. sinxronizator friksion muftalar boshqariladigan ulovchi muftalar sifatida friksion muftalardan ko’proq foydalaniladi, chunki bu muftalar vositasida yetakchi valning harakatini to’xtatmay, uni yetaklanuvchi val bilan ulash ancha oson. bunda yetakchi val yetaklanuvchi valga, uning tezligi qanday bo’lishidan qat’i nazar, ulanaveradi. kulachokli va tishli muftalarni esa yuqori tezlikda ulash xavflidir. bundan tashqari, mexanizmda o’ta yuklanish hodisasi ro’y bergan taqdirda hosil bo’ladigan xavfli vaziyat friksion muftaning yarim muftalari orasidagi to’la sirpanish hisobiga bartaraf qilinadi. ishqalanadigan sirtlarning nisbatan tez yeyilishi friksion muftalarning asosiy kamchiligidir. friksion muftalar ish sirtlarining shakliga ko’ra quyidagi uch gruppaga bo’linishi mumkin: a) diskli muftalar (ish sirti tekis); b) konussimon muftalar (ish sirti konussimon); v) kolodkali, lentali va boshqa muftalar (ish sirti silindr shaklida). bulardan ko’proq ishlatiladigani diskli va konussimon muftalardir. diskli muftalar. bunday muftalarning eng oddiysi ishqalanish sirtlari bo’lgan ikkita yarim muftadan iborat (5-rasm). yarim muftalardan biri 1 valga qo’zg’almaydigan qilib o’rnatiladi, ikkinchisi 3 esa val o’qi bo’ylab bemalol surila …

4 / 25

inmasi bo‘yicha yo‘nalgan ishqalanish kuchlari burovchi moment uzatish uchun xizmat qiladi. o‘ng yarimmuftanining muvozanati shartidan: konussimon muftalarning tashqi o’lchamlari diskli muftalarnikiga qaraganda birmuncha katta bo’ladi. shuning uchun ulardan nisbatan kam foydalaniladi. 7-rasm. konussimon mufta avtomatik boshqariladigan muftalar saqlagich muftalar. bu muftalar mashinani o‘ta yuklanishdan saqlash uchun xizmat qiladi. har qanday friksion mufta chegaraviy momentni uzatishga sozlangan bo‘lsa, saqlagich funksiyasini bajaradi. maxsus saqlagich friksion muftalarning boshqarish mexanizmi bo‘lmaydi, ularda bosim kuchlari, odatda, doimiy harakatlanadigan prujinalar bilan hosil qilinadi. bunday muftalarning hisobi friksion boshqariladigan muftalarga o‘xshash bo‘ladi. saqlagich muftalarning yana bir vakili maxsus buziladigan elementli mufta hisoblanadi. bunday mufta ko‘p sonli konstruksiya variantlaridan birining sxemasi 8-rasmda ko‘rsatilgan. bunda yarimmuftalar 1 va 4 orasida burovchi moment shtift 3 orqali uzatilib, o‘ta yuklanish sharoitida u kesiladi. muftaning ishlashini tiklash uchun shtift almashtiriladi. toblangan vtulkalar 2 yarimmuftaning qattiqligi past bo‘lgan materiallarini shtiftdan ezilishdan saqlaydi, bu bilan shtiftni almashtirish yengillashadi va shtiftning kesilish sharti haqiqiy hisobiy …

5 / 25

anish soni kichrayganda ularni bir-biridan ajratadi. shunday qilib, bu muftalar aylanish sonining qiymatiga qarab, vallarni avtomatik ravishda ulab-ajratib turish maqsadida ishlatiladi. bunday muftalardan ichki yonuv dvigateli bilan ishlaydigan mashinalarda foydalanilgani ma’qul. shunday qilinganda, aylanishlar soni kamayib qolgan dvigatel butunlay to’xtab qolmaydi, chunki aylanish soni kamayishi bilan mufta dvigatelni yuklanishdan ozod qiladi. binobarin, u aylanishlar sonini tez oshirib olish imkoniyatiga ega bo’ladi. markazdan qochirma muftalarning bir necha turi mavjud. shulardan biri 10-rasmda ko’rsatilgan. muftaning ulanishi uchun, markazdan qochirma fs kuch kolodka 3 ni yarim mufta barabani 2 ga siqadi. bunga esa prujina 4 ning egilishidan hosil bo’ladigan f kuchi qarshi ta’sir ko’rasatadi. buning uchun s ning qiymati prujina 4 ning kuchidan katta bo’lishi kerak. f kuchining qiymati vint 5 vositasida rostlanadi. kolodka va baraban orasidagi urilishii quiydagi shart bo’yicha amalga oshadi, 10 - rasm. markazdan qochirma mufta. erkin yurishli muftalar. bu muftalar faqat bir yo‘nalishda burovchi moment uzatadi. ular stanok, avtomobil, …
