1 / 26

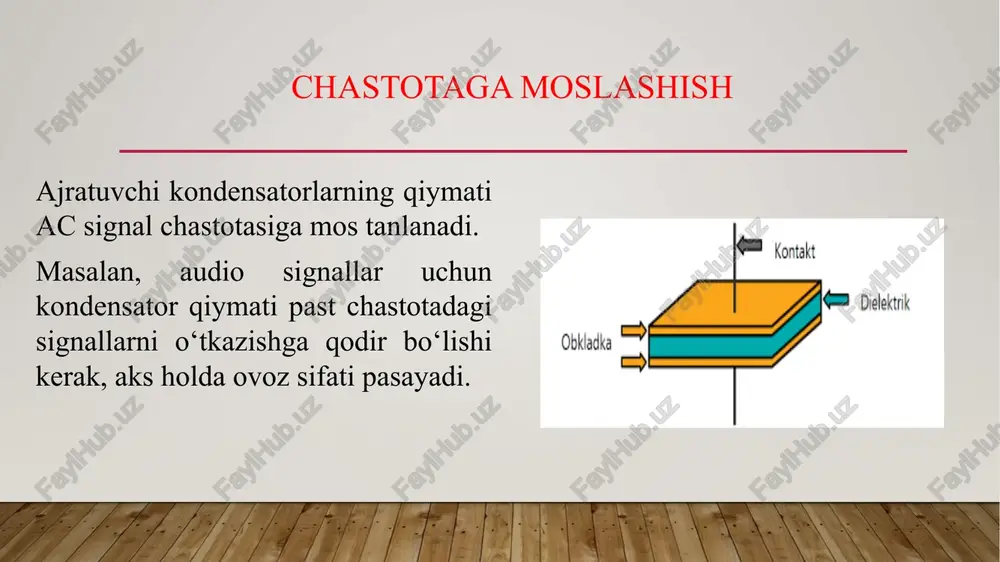

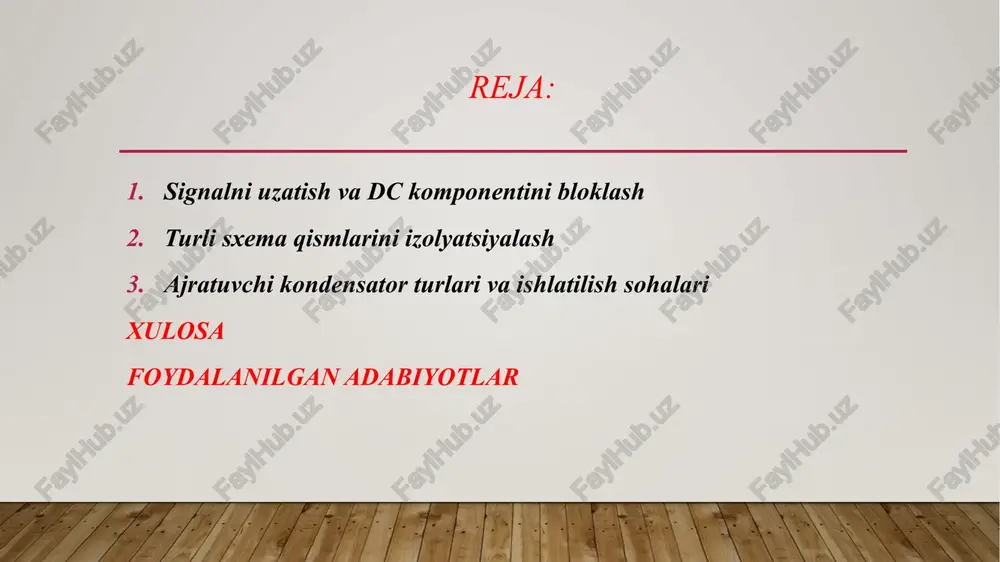

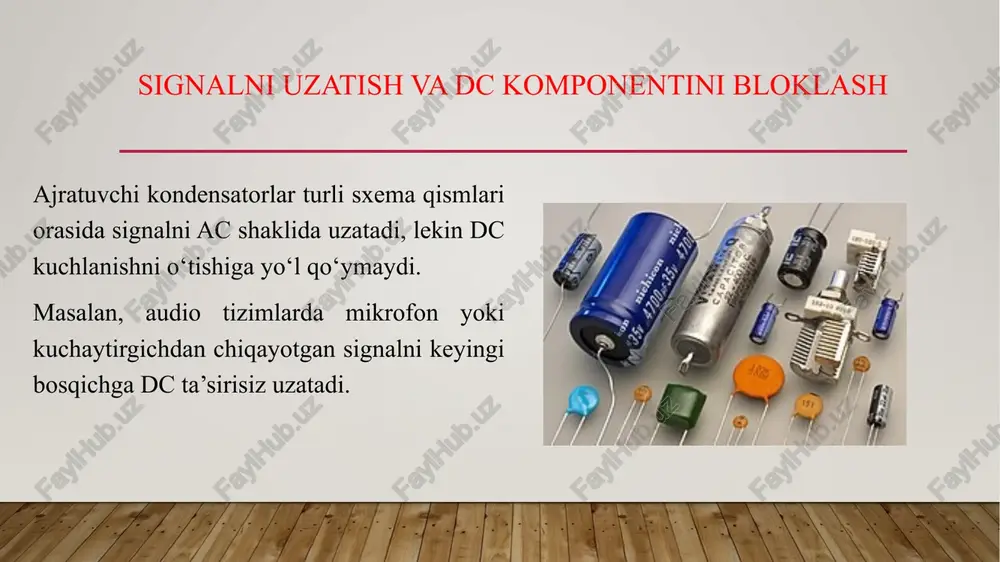

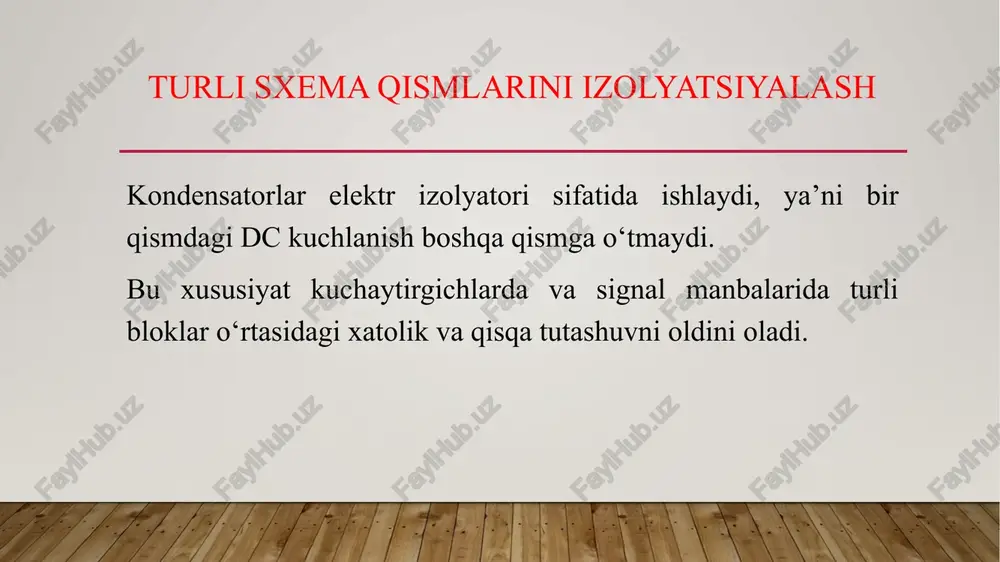

ajratuvchi kondensatorlarning vazifasi ajratuvchi kondensatorlarning vazifasi reja: signalni uzatish va dc komponentini bloklash turli sxema qismlarini izolyatsiyalash ajratuvchi kondensator turlari va ishlatilish sohalari xulosa foydalanilgan adabiyotlar signalni uzatish va dc komponentini bloklash ajratuvchi kondensatorlar turli sxema qismlari orasida signalni ac shaklida uzatadi, lekin dc kuchlanishni o‘tishiga yo‘l qo‘ymaydi. masalan, audio tizimlarda mikrofon yoki kuchaytirgichdan chiqayotgan signalni keyingi bosqichga dc ta’sirisiz uzatadi. turli sxema qismlarini izolyatsiyalash kondensatorlar elektr izolyatori sifatida ishlaydi, ya’ni bir qismdagi dc kuchlanish boshqa qismga o‘tmaydi. bu xususiyat kuchaytirgichlarda va signal manbalarida turli bloklar o‘rtasidagi xatolik va qisqa tutashuvni oldini oladi. chastotaga moslashish ajratuvchi kondensatorlarning qiymati ac signal chastotasiga mos tanlanadi. masalan, audio signallar uchun kondensator qiymati past chastotadagi signallarni o‘tkazishga qodir bo‘lishi kerak, aks holda ovoz sifati pasayadi. shovqin va tebranishlarni kamaytirish kondensatorlar yuqori chastotali shovqinlarni filtrlaydi, shu orqali elektron qurilmalarda signalning tozaligi oshadi. masalan, televizor yoki radio qabul qilgichlarda ajratuvchi kondensatorlar fon shovqinni kamaytiradi. ajratuvchi kondensator …

2 / 26

orasida uzatib, batareya kuchlanishini himoya qiladi. kondensator - bu elektr zaryadini yig’ishi mumkin bo'lgan qurilma. huddi shunday funktsiyani akkumulyator batareyalari ham bajaradi, lekin undan farqli o'laroq, kondensator bir oniy lahzada, barcha to'plangan zaryadni uzatishi mumkin. kondensatorning ishlash printsipi kondensatorning ishlash printsipini yaxshiroq tushunish uchun uning konstruksiyasini ko'rib chiqaylik. ideal kondensator dielektrik bilan ajratilgan ikkita o'tkazuvchi plastinkadan iborat. zaryad plastinkalarda yig’iladi, lekin ular orasidan o’tishi mumkin emas chunki dielektrik izolyatsion xususiyatga ega, ya'ni amalda elektr tokini o'tkazmaydigan material. bu ikki plastinkalarni obkladkalar deb ataladi. obkladkalar, qoida sifatida, bir xil geometrik o'lchamlarga ega bo’ladi(kvadrat, to'rtburchak, doira) va yuzalari ham tengdir. plastinkalar alyuminiy, mis yoki qimmatbaho metallardan tayyorlanadi. plastinkalar tarkibida qimmatbaho metallarning mavjudligi, radiobozorlarda ushbu radioelektron elementning sovet namunalari, sotib oluvchilar anchagina topiladi. plastinkalar orasida joylashgan dielektrik sifatida quruq qog'oz, keramika, chinni, polipropilen, shisha, polistrol, organic sintetik plyonka, emal, titanit bariya havo va boshqa turli oksid materiallar qo’llaniladi. tushunish oson bo’lishi uchun uning …

3 / 26

zaryadlar bir-birini itaradi ya’ni uzoqlashadi va turli zaryadlar bir biriga tortishadi. agar biz kondensatorni biror bir, o’zgarmas tok manbaiga ulasak, biz uni zaryad qilamiz. bu vaqtda, ta’minlash manbaining plyusidan kelayotgan musbat zaryadlar bir plastinkaga, ta’minlash manbaini minusidan kelayotgan manfiy zaryadlar boshqa plastinkaga joylashadi. eng qizig'i shundaki, musbat zaryadlar miqdori, manfiy zaryadlar miqdoriga teng bo'ladi. agar biz o’zgarmas tok manbaini uzsak ham, bizning kondensator zaryadlangan holida qoladi. nima uchun bunday bo’lmoqda? birinchidan, zaryadning oqishi uchun hech qanday yo’l yo'q. biroq vaqt o'tishi bilan u baribir zaryadsizlanadi. bu dielektrikning materialiga bog'liq. ikkinchidan, zaryadlarni o'zaro ta'siri bor. musbat zaryadlar manfiy zaryadlarga tortishadi, lekin ular bir-biri bilan qo’shila olmaydi, chunki ularga dielektrik to’sqinlik qiladi, sababi dielektrik, elektr tokini o’tkazmaydi. bu vaqtda kondansator plastinkalari o'rtasida elektr maydoni yuzaga keladi, bu aynan kondansator energiyasini yig’adi. kondensator zaryadlanganda, plastinkalar orasidagi elektr maydon kuchli bo’ladi. mos ravishda, kondansator zaryadi ketganda, elektr maydoni ham kuchsizlashadi. biz kondensatorga qancha zaryad …

4 / 26

ondensator plastinkalar orasidagi kuchlanish 1 volt bo'lsa, 1 kulonlik zaryad saqlanishi. yoki boshqacha qilib aytganda, bir faradli kondensator, agar u bir kulon zaryadga ega bo'lsa, bir volt kuchlanish beradi. sig’im faqat musbat qiymatlarni qabul qilishi mumkin. kondensatorlar musbat sig'imga ega, ya'ni qo'llaniladigan kuchlanish qanchalik katta bo'lsa, yig’ilgan zaryad shunchalik ko'p bo'ladi. kondensator saqlashi mumkin bo'lgan zaryad miqdori "sig'im" deb ataladi. bu qiymat faradlarda o'lchanadi. sig’imni birligi farad (f) deb ataladi. 1 farad qiymati bu juda katta. shuning uchun amalda ko'pincha karralik qiymatlari, mikrofaradlar, nanofaradlar va pikofaradlarning foydalaniladi. mikrofarad (1f = 1000 000 mkf), nanofarad (1f= 1000 000 000 nf), pikofarad (1f = 1000 000 000 000 pkf) kondensatorning maksimal ishchi kuchlanishi. barcha kondensatorlar ularga berilishi mumkin bo'lgan kuchlanish chegarasiga ega. gap shundaki, dielektrikning tok o’tkazib yuborishi sodir bo'lishi mumkin va kondensator nosoz holga keladi. ko'pincha, bu kuchlanish kondensator korpusining o'zida yoziladi. masalan, elektrolitik kondensatorda. kondensatorni markirovkasi. kondensatorni markirovkalashda, uning turidan …

5 / 26

ktrik mavjudligi sababli, elektr toki bir plastinkadan ikkinchisiga o'ta olmaydi, shuning uchun o’zgarmas va o’zgaruvchan tok uchun uzilgan elektr zanjiri hosil bo’ladi. shuning uchun, biz ishonch bilan aytishimiz mumkinki, kondensator o’zgarmas tokni o’tkazmaydi! bundan tashqari, o'zgaruvchan tok ham o'tmaydi, ammo o'zgaruvchan tok doimiy ravishda sig’imni zaryad razryad qilib turadi, bu esa o'zgaruvchan tokning kondensator plastinkalari orqali o’tayotgandek ko’rinish yaratadi. aslida o’zgaruvchan tokimizda sekundiga 50 hz chastotada tok yo’nalish o’zgarganligi uchun kondensatorni har ikki plastinkasini ham zaryad razryad qilib turadi. shuning uchun kondensator orqali tok o’tgandaek bo’ladi. agar zaryadi yo’q kondensatorning plastinkalariga o’zgarmas kuchlanish ulansa, u holda zanjirdan elektr toki oqib o’ta boshlaydi. kondensator zaryadlangani sari, tok kamayadi va agar plastinkalar va ta’minlash manbaidagi kuchlanishlar teng bo'lsa, tok tamoman to'xtaydi – huddi elektr zanjiri uzilishdek korinish hosil bo'ladi. xulosa xulosa qilganda: ajratuvchi kondensatorlar — elektron sxemalarda signal uzatish va qismlarni izolyatsiyalash orqali qurilmaning to‘g‘ri va barqaror ishlashini ta’minlovchi muhim komponent hisoblanadi. …
