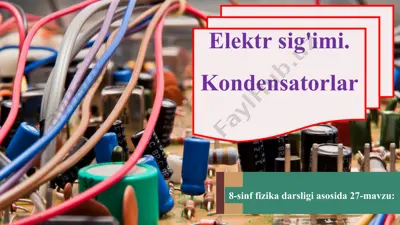

elektr sig'imi. kondensatorlar 8 - sinf

PPT 1,3 MB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

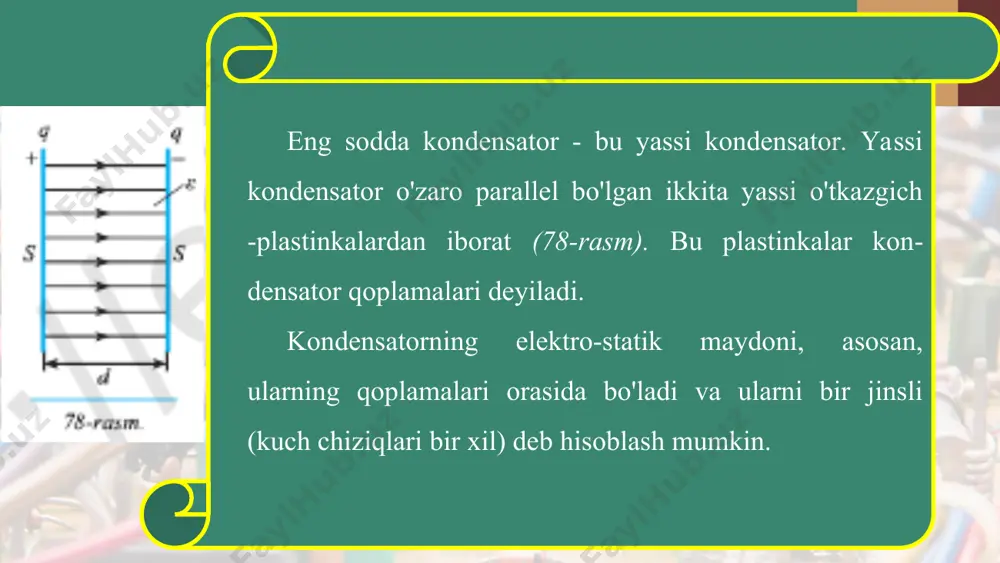

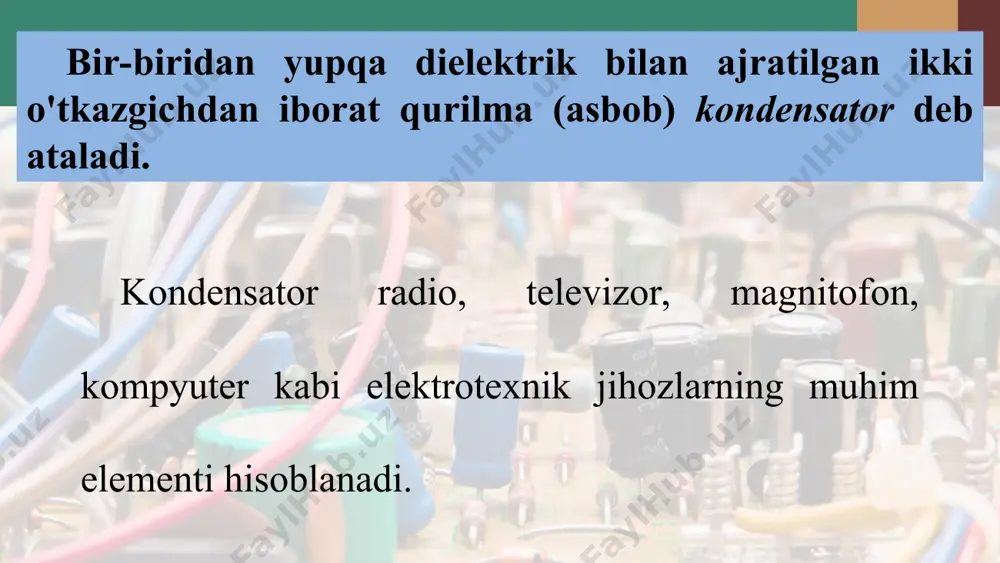

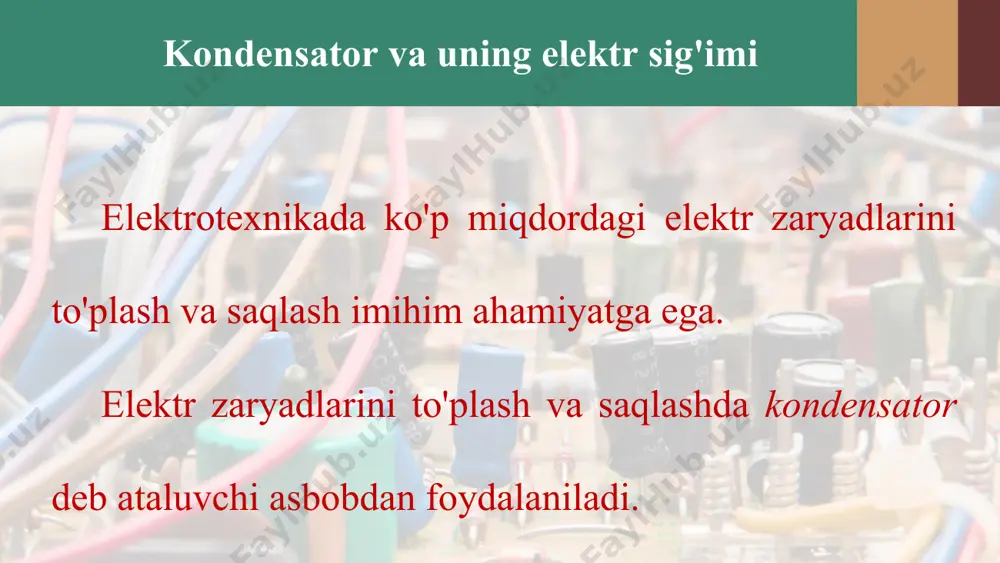

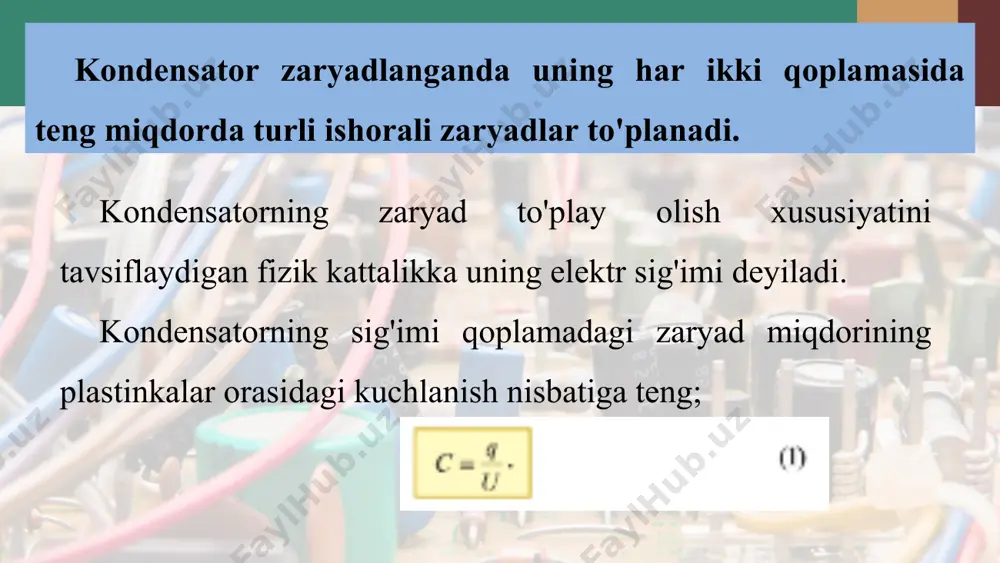

1662487248.ppt powerpoint presentation 8-sinf fizika darsligi asosida 27-mavzu: elektr sig'imi. kondensatorlar kondensator va uning elektr sig'imi elektrotexnikada ko'p miqdordagi elektr zaryadlarini to'plash va saqlash imihim ahamiyatga ega. elektr zaryadlarini to'plash va saqlashda kondensator deb ataluvchi asbobdan foydalaniladi. bir-biridan yupqa dielektrik bilan ajratilgan ikki o'tkazgichdan iborat qurilma (asbob) kondensator deb ataladi. kondensator radio, televizor, magnitofon, kompyuter kabi elektrotexnik jihozlarning muhim elementi hisoblanadi. eng sodda kondensator - bu yassi kondensator. yassi kondensator o'zaro parallel bo'lgan ikkita yassi o'tkazgich -plastinkalardan iborat (78-rasm). bu plastinkalar kondensator qoplamalari deyiladi. kondensatorning elektro-statik maydoni, asosan, ularning qoplamalari orasida bo'ladi va ularni bir jinsli (kuch chiziqlari bir xil) deb hisoblash mumkin. kondensator zaryadlanganda uning har ikki qoplamasida teng miqdorda turli ishorali zaryadlar to'planadi. kondensatorning zaryad to'play olish xususiyatini tavsiflaydigan fizik kattalikka uning elektr sig'imi deyiladi. kondensatorning sig'imi qoplamadagi zaryad miqdorining plastinkalar orasidagi kuchlanish nisbatiga teng; bunda: q - kondensator qoplamasiga berilgan zaryad miqdori; u - plastinkalar orasidagi kuchlanish. …

dek, qoplamalari orasidagi masofa d qancha katta bo'lsa, konden-satorda shuncha kam zaryad to'play oladi. yassi kondensatorning sig'imi qoplamalari yuzasiga to'g'ri proporsional, qoplamalari orasidagi masofaga teskari proporsional: elektrotexnikada turli miqdorda zaryadlarni to'plashga mo'ljallangan kondensatorlar ham qo'llaniladi. radiotexnikada o'zgaruvchan sig'imli konden-satorlar keng qo'llaniladi (80-rasm). uning ishlash prinsipi qoplamalarning bir-biriga nisbatan siljishiga asoslangan. kondensator navbatma-navbat oralatib joylashtirilgan qo'zg'almas va qo'zg'aluvchan metall qoplamalardan iborat bo'lib, qo'zg'aluvchan qoplamalar murvatga biriktiriladi. murvat buralganda kondensatoming qo'zg'aluvchan qoplamalari qo'zg'almas qoplamalarining orasiga kiradi. bunda qoplamalarning ustma-ust tushgan yuzalari (s) o'zgaradi. shunday usulda kondensatoming sig'imini o'zgartirish mumkin bo'ladi. radioni kerakli to'lqinga sozlash uchun murvat buralib, o'zgaruvchan kondensatoming sig'imi o'zgartirib boriladi. bundan tashqari, qutbli va qutbsiz kondensatorlar ham ishlatiladi (81-a, b rasm). kondensatorlardan elektr dvigatellarini yurgizishda, elektromobillarni harakatlantirishda hamda sanoat elektronikasida keng qo'llaniladi. kondensator sig'imining qoplamalari orasidagi masofaga bog'liqligidan kompyuter klaviaturasini kodlash jarayonida foydalaniladi. har bir klavish (rugmacha) tagida kondensator joylashtirilgan bo'lib, klavishni bosishimiz bilan uning sig'imi o'zgaradi (82-rasm). klavishlarga ulangan …

elektr sig'imi. kondensatorlar 8 - sinf - Page 3

elektr sig'imi. kondensatorlar 8 - sinf - Page 4

elektr sig'imi. kondensatorlar 8 - sinf - Page 5
