powerpoint presentation kondensator rezistor va induktorlarninig tajribaviy õlchovi xoliqov shohruh 01 kondensator, rezistor va induktorning eksperimental o'lchovi 02 o'lchov usullari va asboblar 03 natijalar va xulosalar reja: kirish kirishofning joriy qonuni (kcl) tugunda uchrashadigan joriy oqimlar yig'indisi nolga tengligini aytadi, bu esa zanjirdagi joriy taqsimotni tushunish uchun muhimdir. kirishning kirishof qonunlari elektr zanjirlaridagi kuchlanish va tokni tahlil qilish uchun asos bo'lib xizmat qiladi, jumladan, kondansatör, rezistor va induktorlarda. kondensatorlar: asosiy tushunchalar va xususiyatlar kondensator sig'imi faradda o'lchanadi va u ikki o'tkazgich orasida zaryad (q) va potensial farqi (v) nisbati bilan aniqlanadi: c = q/v, bu yerda 1 farad juda katta qiymat. kondensatorning asosiy xususiyatlaridan biri uning dielektrik o'tkazuvchanligi (ε) bo'lib, bu modda vakuumga nisbatan elektr maydonini qanchalik kamaytirishi bilan belgilanadi, bu sig'imga ta'sir qiladi. rezistorlar: asosiy tushunchalar va xususiyatlar rezistorlar om qonuniga bo'ysunadi: kuchlanish (v) tok (i) va qarshilik (r) ko'paytmasiga teng, v = ir. qarshilik ohmlarda (ω) o'lchanadi va …

2 / 21

rqali impedansni hisoblash va undan sig'imni aniqlashga asoslangan. kondensator sig'imini o'lchash uchun ko'prik usuli keng qo'llaniladi, bunda noma'lum kondensator standart kondensator bilan solishtiriladi va wheatstone ko'prigiga o'xshash muvozanat nuqtasi topiladi. rezistorni o'lchash usullari ko'p usullar mavjud, jumladan, voltmetr-ampermetr usuli, ohmmeter yordamida to'g'ridan-to'g'ri o'lchash va wheatstone ko'prigi bilan aniqroq qiymatlarni aniqlash mumkin. yuqori qarshiliklarni o'lchash uchun megohmmeterdan foydalanish, unda yuqori kuchlanish qo'llaniladi, masalan, 500v dan 1000v gacha, izolatsiya qarshiligini tekshirish uchun. induktorni o'lchash usullari ko'prik usuli l va r ni aniq o'lchaydi. o'lchash aniqligi 0.1% ga yetishi mumkin, lekin chastota ta'sirini hisobga olish muhim. ko'prik sxemasida balansga erishish oson emas. q usuli induktivlikni o'lchashda rezonans hodisasidan foydalanadi. yuqori q qiymatli g'altaklarni o'lchashda juda mos keladi, lekin past q uchun xatolik sezilarli bo'lishi mumkin. o'lchash uskunalari va materiallari lcr metrlar sig'im, induktivlik va qarshilikni aniq o'lchaydi, odatda 0.1% aniqlikda, 100 hz dan 100 khz gacha chastota diapazonida ishlaydi. multimetrlar ac va dc …

3 / 21

tivlikni o'lchashda rezonans chastotasi (f = 1 / (2π√(lc))) va q faktorini tahlil qilish muhim. yuqori q faktor ko'rsatkich induktivlikning kamroq yo'qotishlarga ega ekanligini ko'rsatadi. xatoliklar tahlili va ularni kamaytirish usullari o'lchash uskunalarining aniqligi (misol uchun, 0.5% aniqlikdagi multimetr) xatolik manbai bo'lib, aniqroq asboblar bilan almashtirish yoki kalibrlash orqali kamaytiriladi. atrof-muhit harorati o'lchash natijalariga ta'sir qilishi mumkin; haroratni nazorat qilish yoki harorat kompensatsiyasi usullarini qo'llash xatolikni kamaytirishga yordam beradi. xulosa 01 02 tajriba natijalari r, l va c qiymatlarini o'lchash usullarini tasdiqladi, o'lchash xatoliklarini aniqlashda esa ±5% aniqlikka erishildi. sales 1st qtr 2nd qtr 100 0 sales 1st qtr 2nd qtr 100 0 e'tiboringiz uchun rahmat image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg image13.jpg image14.jpg image15.jpg image16.jpg image1.jpeg image2.jpeg image3.jpeg

4 / 21

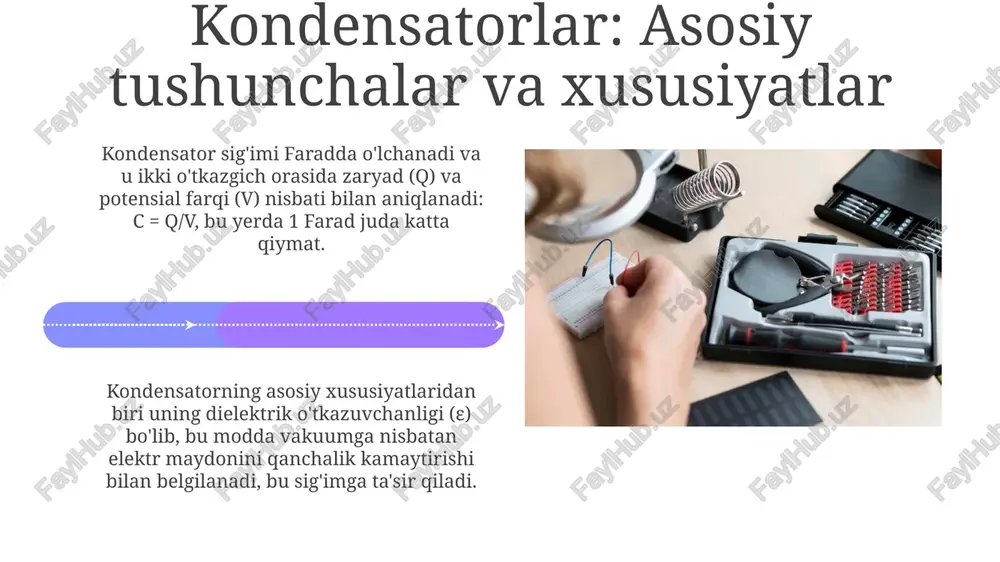

kondensator rezistor va induktorlarninig tajribaviy õlchovi - Page 4

5 / 21

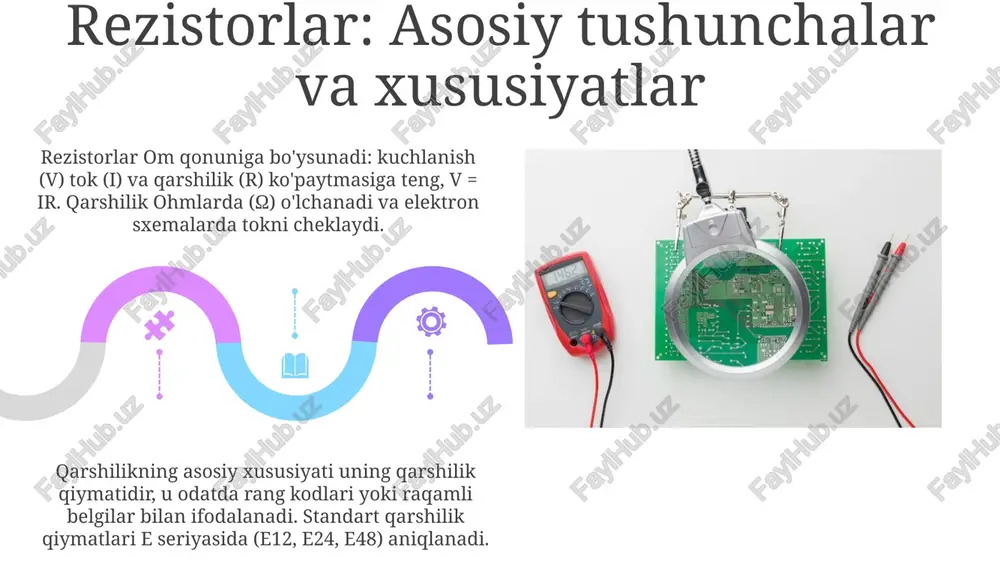

kondensator rezistor va induktorlarninig tajribaviy õlchovi - Page 5
