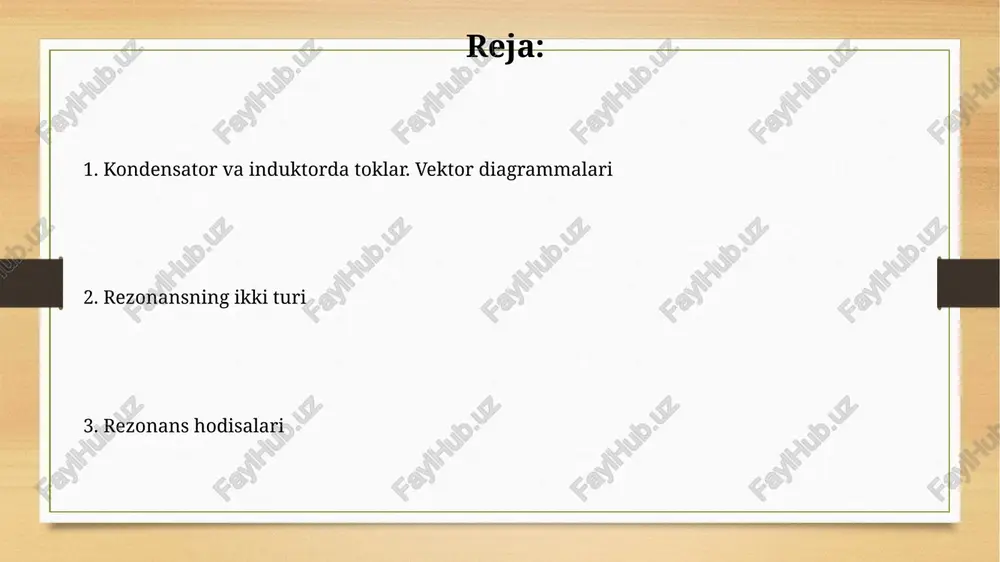

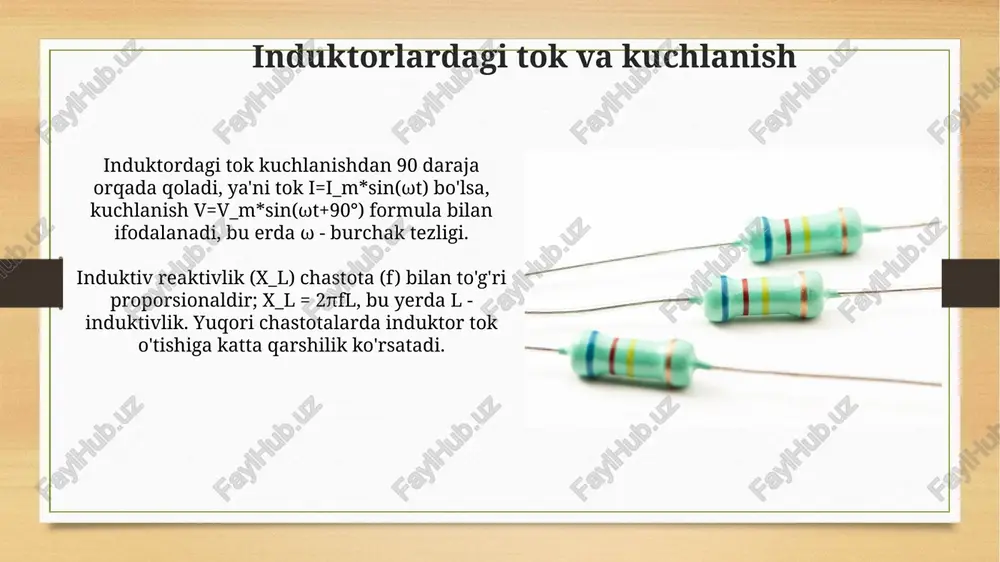

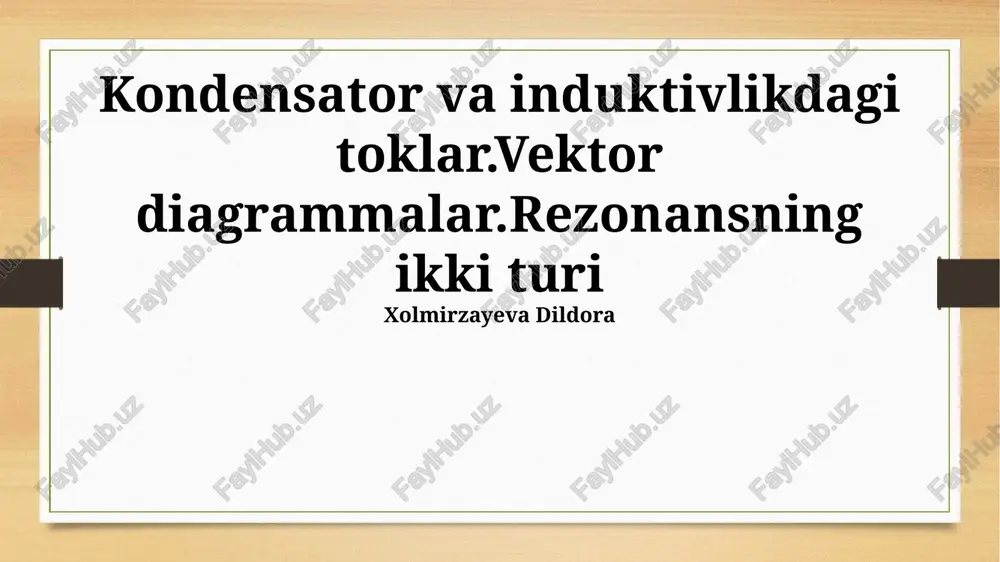

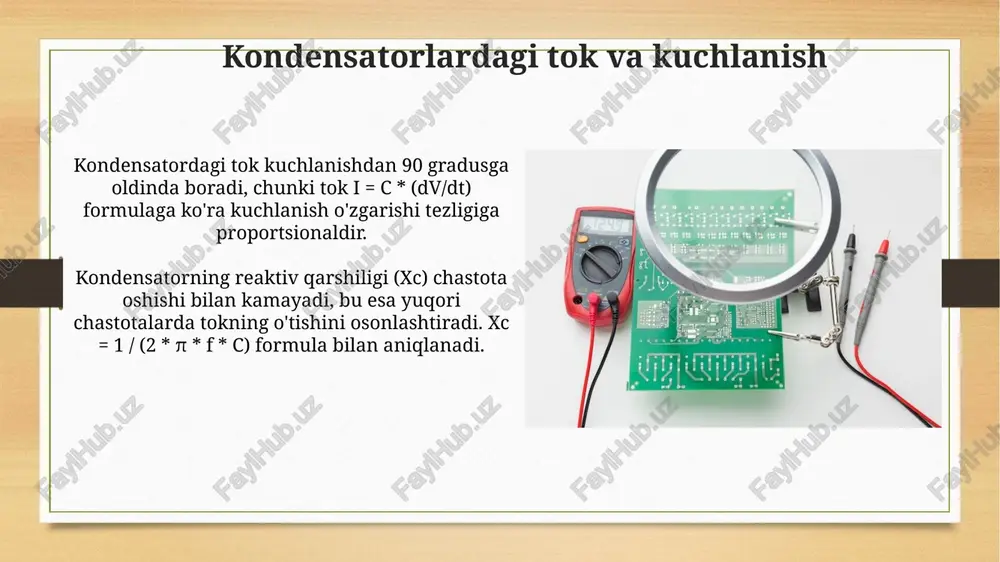

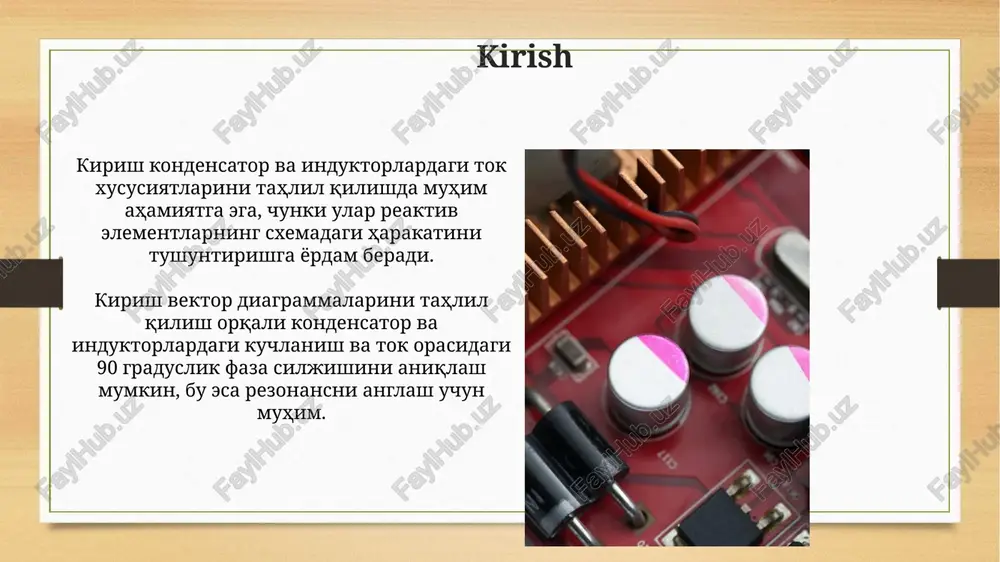

powerpoint presentation kondensator va induktivlikdagi toklar.vektor diagrammalar.rezonansning ikki turi xolmirzayeva dildora 1. kondensator va induktorda toklar. vektor diagrammalari 2. rezonansning ikki turi 3. rezonans hodisalari reja: kirish kirish kondensator va induktorlardagi tok xususiyatlarini tahlil qilishda muhim ahamiyatga ega, chunki ular reaktiv elementlarning sxemadagi harakatini tushuntirishga yordam beradi. kirish vektor diagrammalarini tahlil qilish orqali kondensator va induktorlardagi kuchlanish va tok orasidagi 90 graduslik faza siljishini aniqlash mumkin, bu esa rezonansni anglash uchun muhim. kondensatorlardagi tok va kuchlanish kondensatordagi tok kuchlanishdan 90 gradusga oldinda boradi, chunki tok i = c * (dv/dt) formulaga ko'ra kuchlanish o'zgarishi tezligiga proportsionaldir. kondensatorning reaktiv qarshiligi (xc) chastota oshishi bilan kamayadi, bu esa yuqori chastotalarda tokning o'tishini osonlashtiradi. xc = 1 / (2 * π * f * c) formula bilan aniqlanadi. induktorlardagi tok va kuchlanish induktordagi tok kuchlanishdan 90 daraja orqada qoladi, ya'ni tok i=i_m*sin(ωt) bo'lsa, kuchlanish v=v_m*sin(ωt+90°) formula bilan ifodalanadi, bu erda ω - burchak …

2 / 21

rshi fazada bo'lib, yig'indisi nolga teng bo'lishi mumkin. fazalar o'zgarishi reaktiv komponentlar (induktorlar va kondensatorlar) bo'lgan ac zanjirlarida paydo bo'ladi. induktorlarda kuchlanish tokdan 90 gradusga oldinda, kondensatorlarda esa aksincha, tok kuchlanishdan 90 gradusga oldinda. vektor diagrammalari: kondensator kondensator uchun vektor diagrammasida kuchlanish (v) tok (i) dan 90 gradusga orqada qoladi, bu esa reaktiv qarshilik (xc) bilan bog'liq. xc = 1/(2πfc) formulasi orqali aniqlanadi. kondensatorning vektor diagrammasi joriy fazorning kuchlanish fazoriga nisbatan 90° ga oldinda ekanligini ko'rsatadi, bu reaktiv quvvatni ifodalaydi va p=vi*cos(90°) natijasida quvvat yo'qotilmaydi. vektor diagrammalari: induktor induktivlik vektor diagrammasida tok (i) kuchlanish (v) dan 90 gradusga orqada qoladi. bu fazalar farqi induktiv reaktans (xl) tufayli yuzaga keladi, uning qiymati xl = 2πfl formula orqali hisoblanadi. induktorning vektor diagrammasida kuchlanish vektori tok vektoriga nisbatan soat miliga qarshi yo'nalishda 90° burchakka buriladi, bu induktor orqali o'tadigan tokning o'zgarishiga qarshilikni ifodalaydi. vektor diagrammalari: rc zanjiri rc zanjirida vektor diagrammasi kuchlanish va …

3 / 21

nans serial rezonansda, reaktiv qarshiliklar (induktiv va sig'imli) teng bo'ladi, ya'ni xl = xc. bu chastotada zanjirning impedansi minimal, faqat aktiv qarshilikka teng bo'ladi. serial rezonans chastotasi (f₀) quyidagi formula bilan aniqlanadi: f₀ = 1 / (2π√(lc)), bunda l - induktivlik, c - sig'im. rezonansda tok maksimal qiymatga erishadi. parallel rezonans parallel rezonansda impedans maksimal qiymatga erishadi, bu esa manba faqat kichik oqimni ta'minlaydi. rezonans chastotasi odatda 1/(2π√(lc)) formula bilan hisoblanadi, lekin yo'qotishlar tufayli biroz o'zgarishi mumkin. parallel rezonans davrida, kondansatör va induktor oqimlari bir-biriga qarama-qarshi fazada bo'ladi. ideal holatda, ular bir-birini bekor qiladi va manba oqimi minimal qiymatga tushadi. rezonansning qo'llanilishi rezonansdan simsiz energiya uzatishda foydalanish mumkin, masalan, 13.56 mhz chastotada rfid (radio frequency identification) teglari va zaryadlovchi qurilmalar ishlashida. bu samarali energiya almashinuvini ta'minlaydi. rezonans sxemalaridan radio va televizor qabul qiluvchi qurilmalarda kerakli chastotalarni ajratib olish uchun foydalaniladi. kerakli chastotani aniq sozlash uchun o'zgaruvchan sig'im yoki induktivlik qo'llaniladi. …

4 / 21

kondensator va induktorda toklar. vektor diagrammalari - Page 4

5 / 21

kondensator va induktorda toklar. vektor diagrammalari - Page 5
