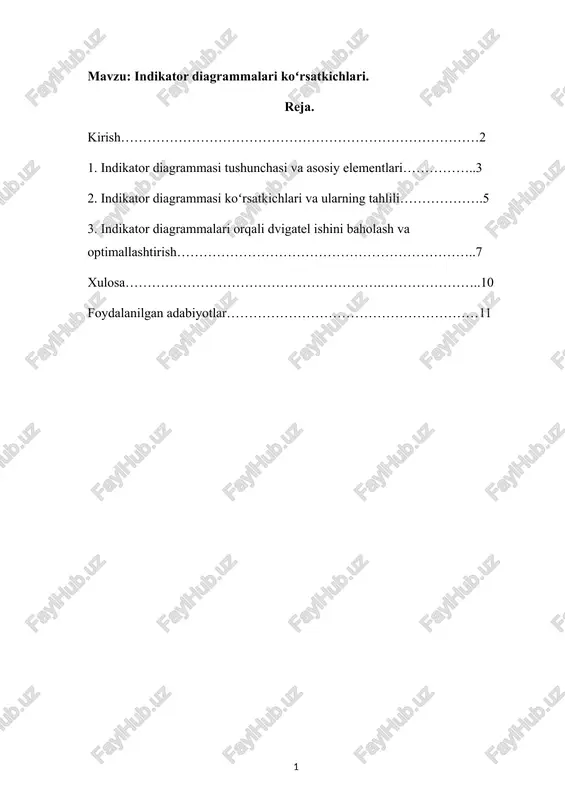

mavzu: indikator diagrammalari koʻrsatkichlari. reja. kirish………………………………………………………………………2 1. indikator diagrammasi tushunchasi va asosiy elementlari……………..3 2. indikator diagrammasi koʻrsatkichlari va ularning tahlili……………….5 3. indikator diagrammalari orqali dvigatel ishini baholash va optimallashtirish…………………………………………………………..7 xulosa………………………………………………….…………………..10 foydalanilgan adabiyotlar…………………………………………………11 kirish indikator diagrammalari ichki yonuv dvigatellari va boshqa pistonli mexanizmlarning ish jarayonlarini tahlil qilishda eng muhim vositalardan biridir. ular dvigatelning ishlash samaradorligini, yoqilg‘i energiyasining mexanik energiyaga aylanish darajasini va turli ish sharoitlarida tizimning xatti-harakatini aniqlash imkonini beradi. indikator diagrammasi — bu silindr ichidagi bosimning porshen harakati bilan bog‘liq grafik tasviridir. ushbu diagramma yordamida dvigatelning har bir ish sikli davomida bosimning o‘zgarishi, ishchi zarbalar va chiqindilar energiyasi aniqlanadi. indikator diagrammalari dvigatelning samaradorligini oshirish, yoqilg‘i sarfini kamaytirish, ish jarayonidagi kamchiliklarni aniqlash va texnik xizmat ko‘rsatishni optimallashtirish uchun ishlatiladi. diagramma orqali dvigatelning ish siklida har bir taktning aniq tahlili amalga oshiriladi: so‘rish, siqish, yonish va chiqindilarni chiqarish bosqichlari vizual tarzda ko‘rsatiladi. shu bilan birga, indikator diagrammalari turli ish sharoitlarida dvigatelning dinamik …

2 / 11

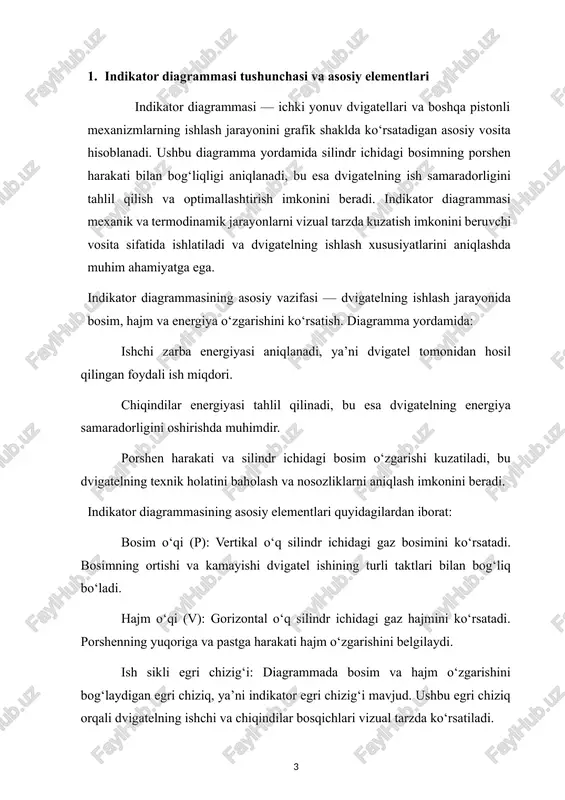

i amaliy jihatdan ham dvigatel tizimlarini o‘rganishda, loyihalashda va texnik xizmat ko‘rsatishda asosiy vosita sifatida qaraladi. 1. indikator diagrammasi tushunchasi va asosiy elementlari indikator diagrammasi — ichki yonuv dvigatellari va boshqa pistonli mexanizmlarning ishlash jarayonini grafik shaklda ko‘rsatadigan asosiy vosita hisoblanadi. ushbu diagramma yordamida silindr ichidagi bosimning porshen harakati bilan bog‘liqligi aniqlanadi, bu esa dvigatelning ish samaradorligini tahlil qilish va optimallashtirish imkonini beradi. indikator diagrammasi mexanik va termodinamik jarayonlarni vizual tarzda kuzatish imkonini beruvchi vosita sifatida ishlatiladi va dvigatelning ishlash xususiyatlarini aniqlashda muhim ahamiyatga ega. indikator diagrammasining asosiy vazifasi — dvigatelning ishlash jarayonida bosim, hajm va energiya o‘zgarishini ko‘rsatish. diagramma yordamida: ishchi zarba energiyasi aniqlanadi, ya’ni dvigatel tomonidan hosil qilingan foydali ish miqdori. chiqindilar energiyasi tahlil qilinadi, bu esa dvigatelning energiya samaradorligini oshirishda muhimdir. porshen harakati va silindr ichidagi bosim o‘zgarishi kuzatiladi, bu dvigatelning texnik holatini baholash va nosozliklarni aniqlash imkonini beradi. indikator diagrammasining asosiy elementlari quyidagilardan iborat: bosim o‘qi …

3 / 11

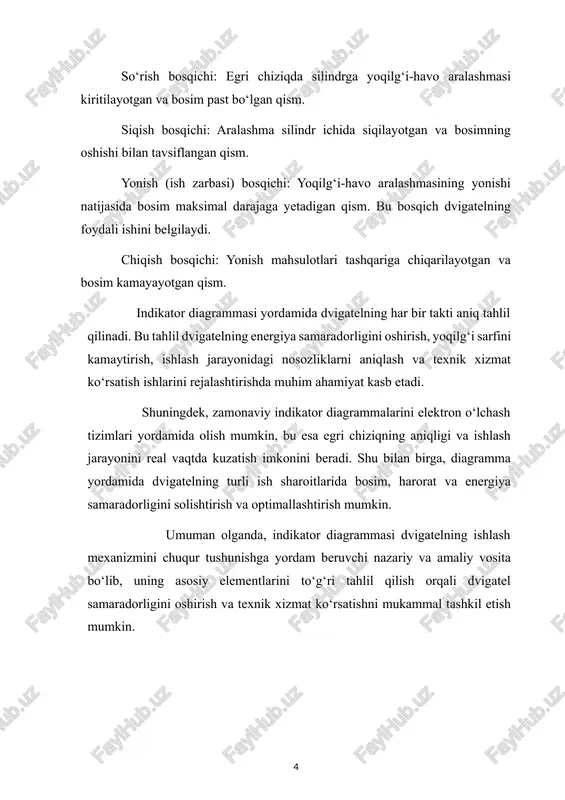

an va bosimning oshishi bilan tavsiflangan qism. yonish (ish zarbasi) bosqichi: yoqilg‘i-havo aralashmasining yonishi natijasida bosim maksimal darajaga yetadigan qism. bu bosqich dvigatelning foydali ishini belgilaydi. chiqish bosqichi: yonish mahsulotlari tashqariga chiqarilayotgan va bosim kamayayotgan qism. indikator diagrammasi yordamida dvigatelning har bir takti aniq tahlil qilinadi. bu tahlil dvigatelning energiya samaradorligini oshirish, yoqilg‘i sarfini kamaytirish, ishlash jarayonidagi nosozliklarni aniqlash va texnik xizmat ko‘rsatish ishlarini rejalashtirishda muhim ahamiyat kasb etadi. shuningdek, zamonaviy indikator diagrammalarini elektron o‘lchash tizimlari yordamida olish mumkin, bu esa egri chiziqning aniqligi va ishlash jarayonini real vaqtda kuzatish imkonini beradi. shu bilan birga, diagramma yordamida dvigatelning turli ish sharoitlarida bosim, harorat va energiya samaradorligini solishtirish va optimallashtirish mumkin. umuman olganda, indikator diagrammasi dvigatelning ishlash mexanizmini chuqur tushunishga yordam beruvchi nazariy va amaliy vosita bo‘lib, uning asosiy elementlarini to‘g‘ri tahlil qilish orqali dvigatel samaradorligini oshirish va texnik xizmat ko‘rsatishni mukammal tashkil etish mumkin. 2. indikator diagrammasi koʻrsatkichlari va ularning …

4 / 11

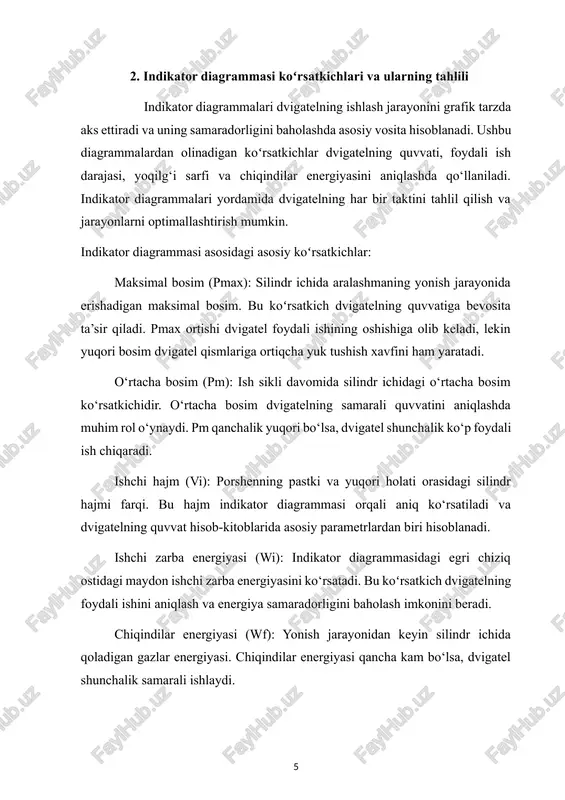

lib keladi, lekin yuqori bosim dvigatel qismlariga ortiqcha yuk tushish xavfini ham yaratadi. o‘rtacha bosim (pm): ish sikli davomida silindr ichidagi o‘rtacha bosim ko‘rsatkichidir. o‘rtacha bosim dvigatelning samarali quvvatini aniqlashda muhim rol o‘ynaydi. pm qanchalik yuqori bo‘lsa, dvigatel shunchalik ko‘p foydali ish chiqaradi. ishchi hajm (vi): porshenning pastki va yuqori holati orasidagi silindr hajmi farqi. bu hajm indikator diagrammasi orqali aniq ko‘rsatiladi va dvigatelning quvvat hisob-kitoblarida asosiy parametrlardan biri hisoblanadi. ishchi zarba energiyasi (wi): indikator diagrammasidagi egri chiziq ostidagi maydon ishchi zarba energiyasini ko‘rsatadi. bu koʻrsatkich dvigatelning foydali ishini aniqlash va energiya samaradorligini baholash imkonini beradi. chiqindilar energiyasi (wf): yonish jarayonidan keyin silindr ichida qoladigan gazlar energiyasi. chiqindilar energiyasi qancha kam bo‘lsa, dvigatel shunchalik samarali ishlaydi. siqish darajasi (ε): silindr ichidagi bosim va hajm o‘zgarishiga asoslangan ko‘rsatkich bo‘lib, dvigatelning yonilg‘i samaradorligi va ishlash xususiyatlarini belgilaydi. yuqori siqish darajasi energiya samaradorligini oshiradi, lekin dvigatel qismlariga ortiqcha yuk tushish xavfini ham oshiradi. …

5 / 11

imal yukda — qanday ishlashini ko‘rsatadi. bu ma’lumotlar asosida dvigatelning ishlash parametrlarini optimallashtirish, yoqilg‘i sarfini kamaytirish va chiqindilarni minimal darajaga tushirish mumkin. umuman olganda, indikator diagrammasi koʻrsatkichlari dvigatel ishini chuqur tahlil qilish, energiya samaradorligini oshirish va texnik xizmat ko‘rsatishni rejalashtirishda muhim vosita bo‘lib xizmat qiladi. ularning to‘g‘ri o‘rganilishi dvigatelning quvvatini, ishonchliligini va uzoq muddat samarali ishlashini ta’minlashga yordam beradi. 3. indikator diagrammalari orqali dvigatel ishini baholash va optimallashtirish indikator diagrammalari dvigatelning ishlash jarayonini vizual tarzda aks ettirish orqali uning samaradorligini baholash va optimallashtirish imkonini beruvchi eng muhim vositalardan biridir. ular silindr ichidagi gaz bosimi, porshen harakati va ishlash sikli davomida energiyaning taqsimlanishini aniq ko‘rsatadi. shu orqali dvigatel ishini chuqur tahlil qilish, nosozliklarni aniqlash, quvvat va yoqilg‘i samaradorligini oshirish mumkin. dvigatel ishini baholash: foydali ishni aniqlash: indikator diagrammasi egri chizig‘i ostidagi maydon ishchi zarba energiyasini ko‘rsatadi. bu dvigatelning foydali ishini aniqlashda asosiy ko‘rsatkichdir. egri chiziq qanchalik katta maydon hosil qilsa, dvigatel …
