1 / 34

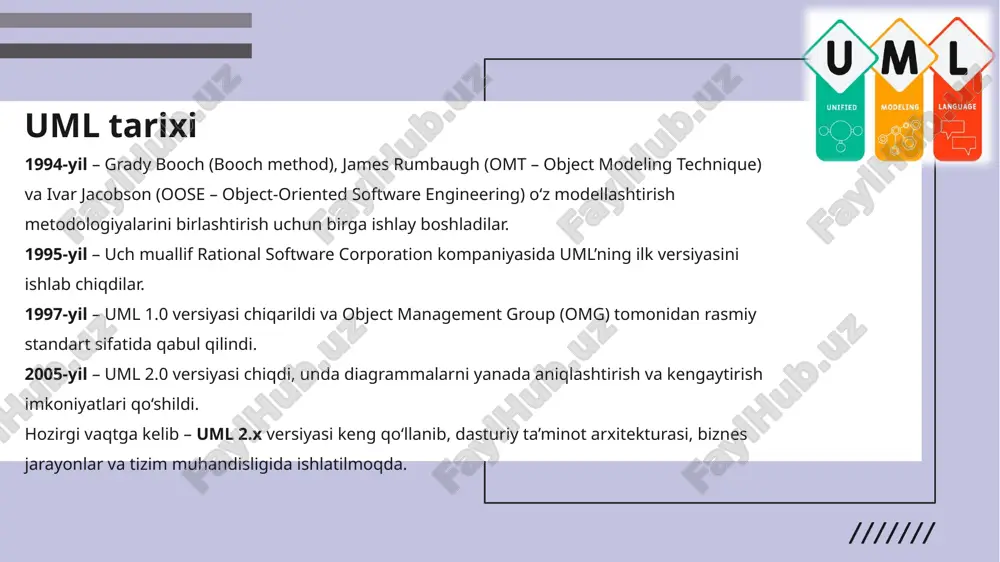

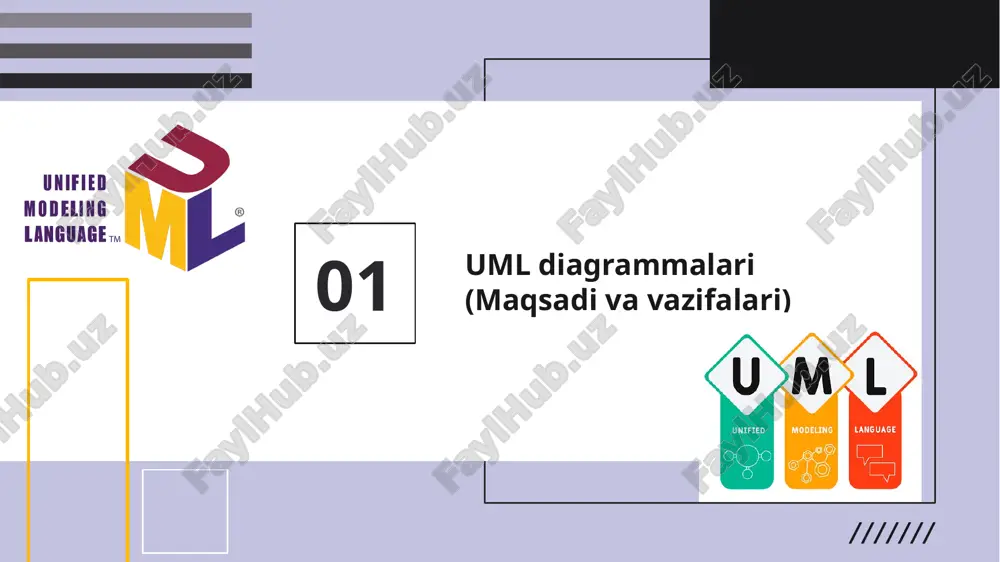

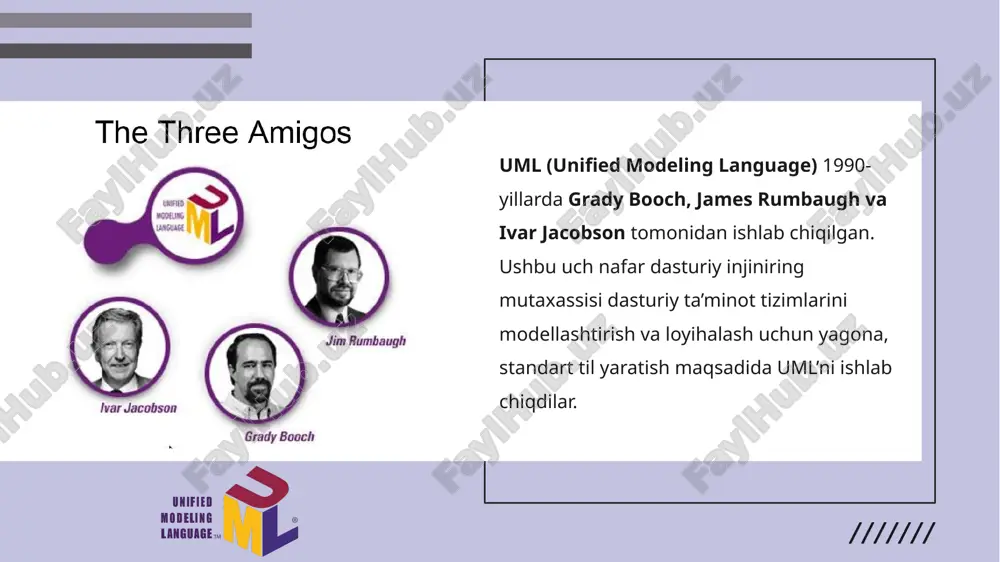

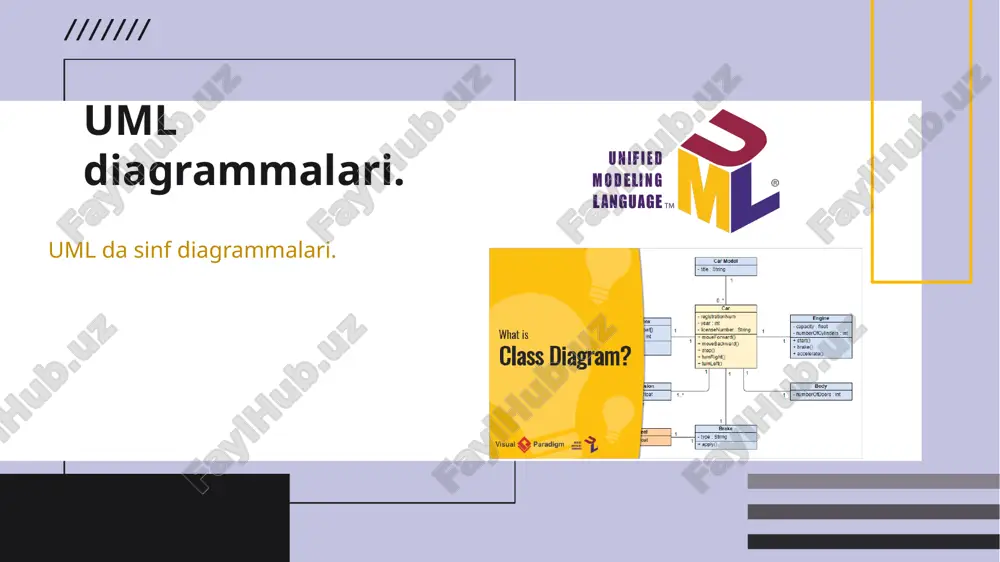

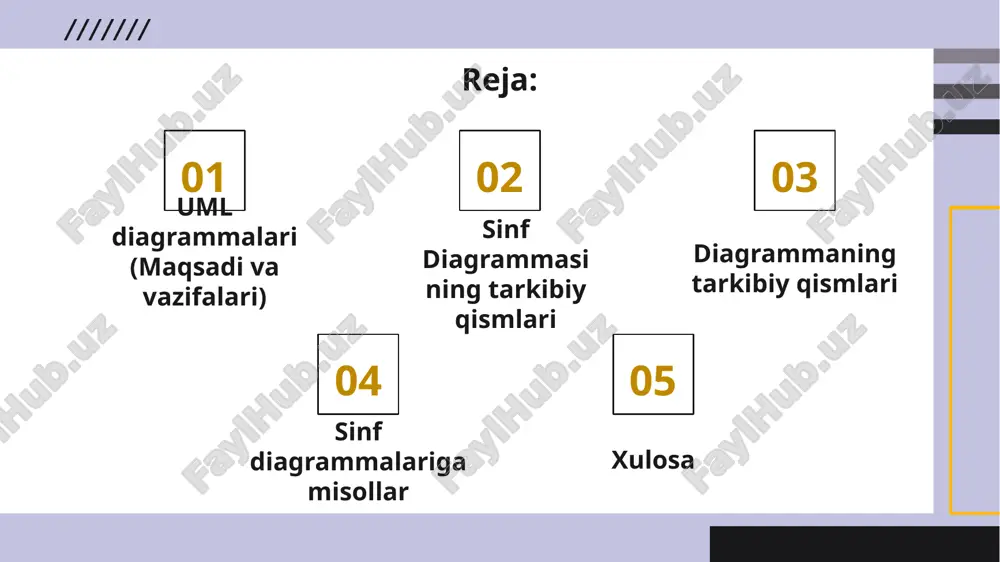

kirish. uml. uml qoʻllash usullari. notatsiyalar va metamodellar. uml diagrammasi. uml mantigʻi. uml diagrammalari. uml da sinf diagrammalari. reja: 01 04 02 05 03 uml diagrammalari (maqsadi va vazifalari) sinf diagrammasining tarkibiy qismlari diagrammaning tarkibiy qismlari sinf diagrammalariga misollar xulosa uml diagrammalari (maqsadi va vazifalari) 01 uml (unified modeling language) 1990-yillarda grady booch, james rumbaugh va ivar jacobson tomonidan ishlab chiqilgan. ushbu uch nafar dasturiy injiniring mutaxassisi dasturiy ta’minot tizimlarini modellashtirish va loyihalash uchun yagona, standart til yaratish maqsadida uml’ni ishlab chiqdilar. uml tarixi 1994-yil – grady booch (booch method), james rumbaugh (omt – object modeling technique) va ivar jacobson (oose – object-oriented software engineering) o‘z modellashtirish metodologiyalarini birlashtirish uchun birga ishlay boshladilar. 1995-yil – uch muallif rational software corporation kompaniyasida uml’ning ilk versiyasini ishlab chiqdilar. 1997-yil – uml 1.0 versiyasi chiqarildi va object management group (omg) tomonidan rasmiy standart sifatida qabul qilindi. 2005-yil – uml 2.0 versiyasi chiqdi, unda …

2 / 34

lish tizimlar va jarayonlarni modellashtirish joylashtirish sinf diagrammasining asosiy komponentlari 1. sinf (class) sinf — obyektlar to'plami bo'lib, ular o'zaro aloqalar va bir xil xususiyatlarga ega. sinf diagrammalarning xususiyatlari: nomi: sinfning nomi, odatda katta harf bilan boshlanadi. xususiyatlar (attributes): sinfga tegishli ma'lumotlar (masalan, name, age). metodlar (methods): sinfga tegishli funksiyalar yoki xatti-harakatlar (masalan, save(), delete()). unified modeling language unified modeling language sinf diagrammasining asosiy komponentlari ii. o'zaro aloqalar (associations) associations - o'zaro aloqa — ikki yoki undan ortiq sinf o'rtasidagi munosabatni ifodalaydi. ushbu munosabatlar: birga-bir (1:1): har bir sinfning bitta obyekti boshqa sinfning bitta obyektiga mos keladi. birga ko'pga (1:n): bir sinfning bitta obyekti ko'p sinf obyektlariga mos kelishi mumkin. ko’pga ko'pga (n:m): har bir sinfning ko'p obyekti boshqa sinfning ko'p obyektlariga mos kelishi mumkin. sinf diagrammasining asosiy komponentlari iii. aggregation va composition aggregation: bu kuchli bo'lmagan bog'lanish sifatida qaraladi. bir sinf boshqa sinfga tegishli bo'lishi mumkin, lekin u mustaqil …

3 / 34

eger - nashr yili. metodlar: getdetails(): string - kitob haqida ma'lumot qaytaradi. muallif (author) xususiyatlar: name: string - muallifning ismi. birthyear: integer - tug'ilgan yili. metodlar: getbiography(): string - muallif haqida ma'lumot qaytaradi. o'zaro aloqa: composition: "kitob" sinfi "muallif" sinfiga bog'liq. bir kitobda bir yoki bir nechta muallif bo'lishi mumkin, lekin agar muallif o'chirilsa, kitobning mavjudligi davom etadi. sinf diagrammasining asosiy komponentlari sinf diagrammasi ko’rinishi: sinflar to'rtburchaklar (rectangle) bilan ifodalanadi, o'zaro aloqalar esa chiziqlar (line) bilan belgilanadi. aggregation va composition maxsus belgilashlar bilan ko'rsatiladi. +-----------------+ | kitob | +-----------------+ | - title: string | | - isbn: string | | - publicationyear: integer | +-----------------+ | + getdetails(): string | +-----------------+ | | 1..* (composition) | +-----------------+ | muallif | +-----------------+ | - name: string | | - birthyear: integer | +-----------------+ | + getbiography(): string | +-----------------+ sinf diagrammasining tuzilishi sinf diagrammasi obyektlar va ular o'rtasidagi aloqalarni ko'rsatadigan uml …

4 / 34

r qilishi mumkin (0..*), lekin har bir kitob faqat bitta nashriyot tomonidan nashr qilinadi (1). o'zaro aloqalar (association) 1 o'zaro aloqa (association) — sinflar o'rtasida oddiy bog'lanishni ifodalaydi. bu bog'lanish sinflar orasidagi munosabatni ko'rsatadi. o'zaro aloqalar turlari bir-biriga (1:1): har bir obyektning bitta obyekti bo'ladi. bir ko'pga (1:n): bir obyekt ko'p boshqa obyektlarga bog'lanishi mumkin. ko'p ko'pga (n:m): har bir obyekt ko'p boshqa obyektlarga bog'lanishi mumkin. aggregation va composition. aggregation va composition — bu o'zaro aloqalar (relationships) bo'lib, ular sinflar o'rtasidagi bog'lanishlarni ifodalaydi. har ikkisi ham obyektlar o'rtasidagi bog'lanishni ko'rsatadi, lekin ularning kuchi va munosabatlari farq qiladi. aggregation — kuchli bo'lmagan bog'lanish. obyektlar bir-biridan mustaqil bo'lishi mumkin. misol: fakultet va talaba: fakultet talabalardan iborat, lekin talaba fakultetning bir qismi emas. agar fakultet yopilsa, talabalarga ta'sir qilmaydi. diagrammada ochiq romb yordamida ko'rsatiladi. composition — kuchli bog'lanish. obyektlar bir-biriga bog'langan va bir-biriga bog'liq bo'ladi. agar asosiy obyekt yo'q bo'lsa, ikkinchisi ham yo'q …

5 / 34
