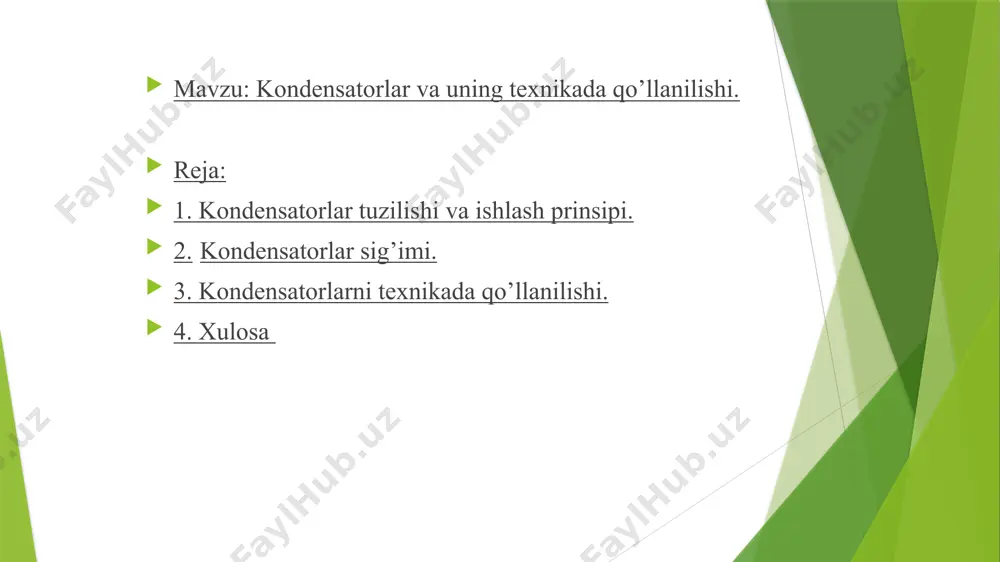

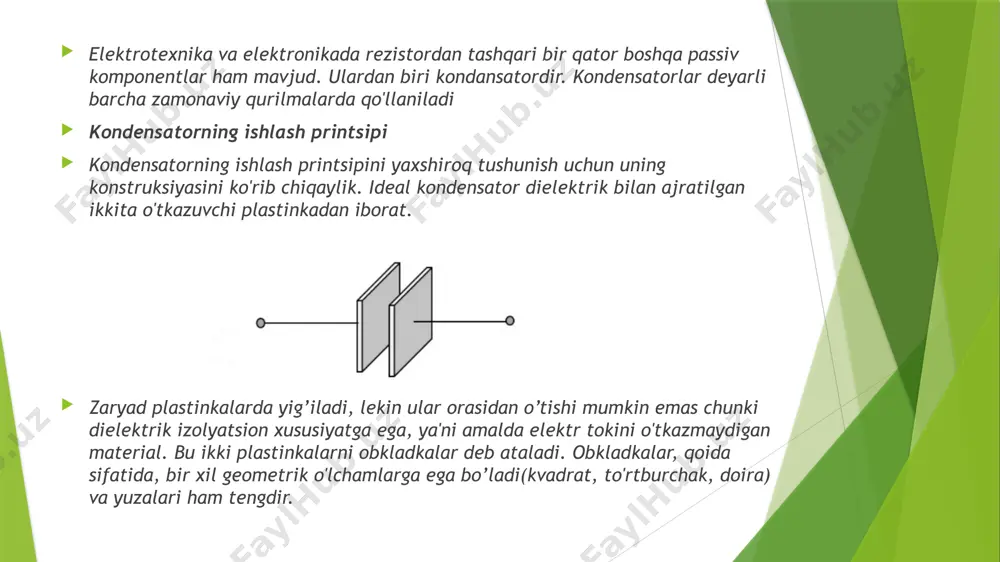

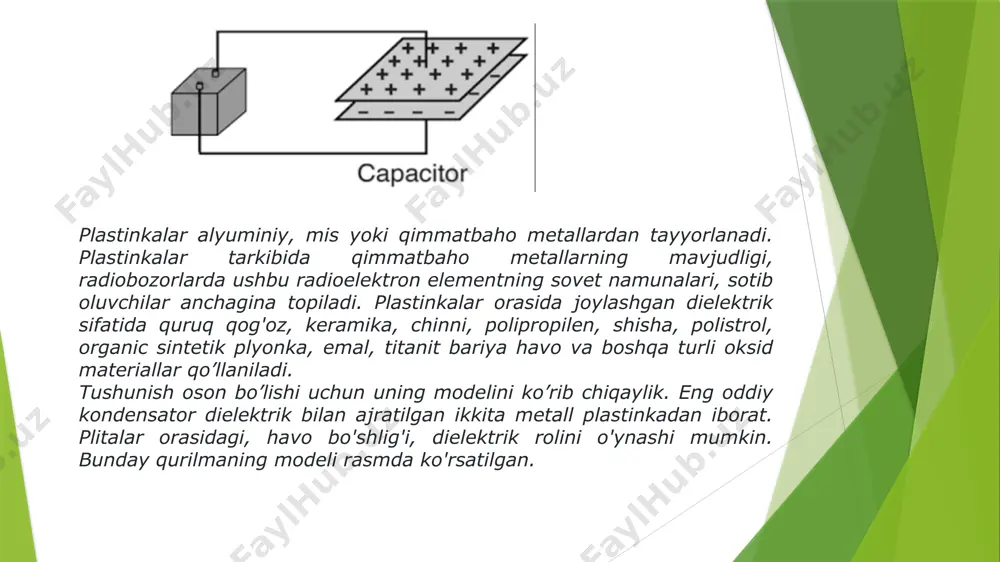

energetika fakulteti energetika fakulteti 43-22 guruh talabasi qodirjonov jamshidjonning fizika fanidan tayyorlagan taqdimot loyihasi . mavzu: kondensatorlar va uning texnikada qo’llanilishi. reja: 1. kondensatorlar tuzilishi va ishlash prinsipi. 2. kondensatorlar sig’imi. 3. kondensatorlarni texnikada qo’llanilishi. 4. xulosa elektrotexnika va elektronikada rezistordan tashqari bir qator boshqa passiv komponentlar ham mavjud. ulardan biri kondansatordir. kondensatorlar deyarli barcha zamonaviy qurilmalarda qo'llaniladi kondensatorning ishlash printsipi kondensatorning ishlash printsipini yaxshiroq tushunish uchun uning konstruksiyasini ko'rib chiqaylik. ideal kondensator dielektrik bilan ajratilgan ikkita o'tkazuvchi plastinkadan iborat. zaryad plastinkalarda yig’iladi, lekin ular orasidan o’tishi mumkin emas chunki dielektrik izolyatsion xususiyatga ega, ya'ni amalda elektr tokini o'tkazmaydigan material. bu ikki plastinkalarni obkladkalar deb ataladi. obkladkalar, qoida sifatida, bir xil geometrik o'lchamlarga ega bo’ladi(kvadrat, to'rtburchak, doira) va yuzalari ham tengdir. plastinkalar alyuminiy, mis yoki qimmatbaho metallardan tayyorlanadi. plastinkalar tarkibida qimmatbaho metallarning mavjudligi, radiobozorlarda ushbu radioelektron elementning sovet namunalari, sotib oluvchilar anchagina topiladi. plastinkalar orasida joylashgan dielektrik sifatida quruq qog'oz, …

2 / 12

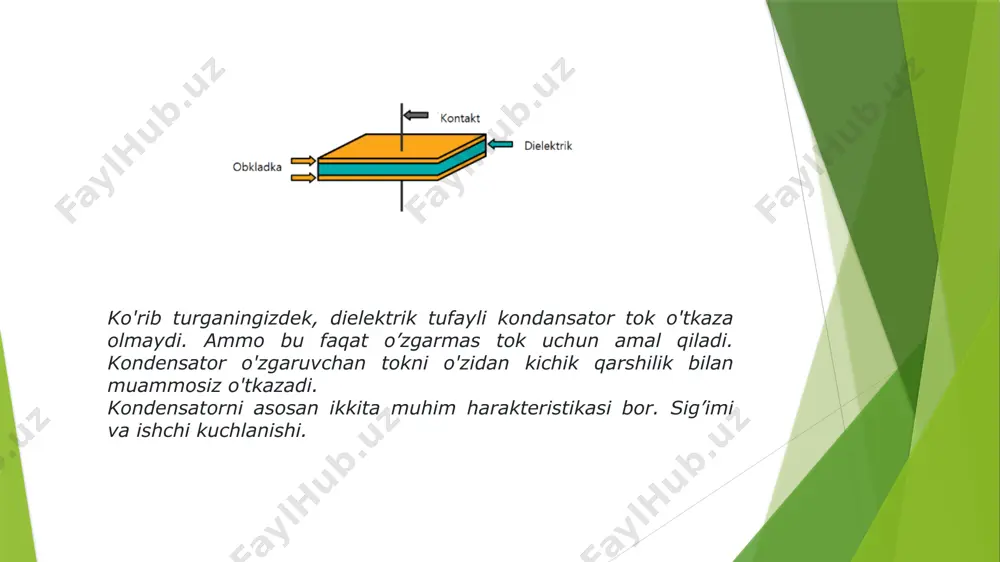

mosiz o'tkazadi. kondensatorni asosan ikkita muhim harakteristikasi bor. sig’imi va ishchi kuchlanishi. kondensator sig’imi elektr zaryadlari. bilamiz, ikki xil turdagi zaryadlar mavjud: musbat zaryad va manfiy zaryad. ma’lumki, bir xil zaryadlar bir-birini itaradi ya’ni uzoqlashadi va turli zaryadlar bir biriga tortishadi. (maktab fizika kursi) keling, yana oddiy kondensator modelini ko'rib chiqaylik. agar biz kondensatorni biror bir, o’zgarmas tok manbaiga ulasak, biz uni zaryad qilamiz. bu vaqtda, ta’minlash manbaining plyusidan kelayotgan musbat zaryadlar bir plastinkaga, ta’minlash manbaini minusidan kelayotgan manfiy zaryadlar boshqa plastinkaga joylashadi. sig’im nima? kondensatorning sig'imi, uning plastinkalarida, elektr maydoni shaklida, zaryadni saqlash qobiliyatidir. sig'im nafaqat kondensatorda bo'lishi mumkin. masalan, shishaning sig’imi 1 litr yoki benzin bakining sig’imi 50 litr va hokazo. biz 1 litr hajmdagi shisha idishga, bu shisha uchun mo'ljallanganidan ko’ra ko'proq sig'dira olmaymiz, to'g'rimi? aks holda, qolgan suyuqlik shunchaki shishaga sig'maydi va undan to’kiladi. xuddi shunday holat, kondansator bilan sodir bo'ladi. biz unga mo’ljallanganidan ortiq zaryad …

3 / 12

a ko'pincha karralik qiymatlari, mikrofaradlar, nanofaradlar va pikofaradlarning foydalaniladi. mikrofarad (1f = 1000 000 mkf), nanofarad (1f= 1000 000 000 nf), pikofarad (1f = 1000 000 000 000 pkf) kondensatorlar deyarli barcha zamonaviy qurilmalarda qo'llaniladi: zamonaviy elektronikada kondensatorlardan foydalanish juda keng va ko'p qirrali. keling, texnologiyaning qaysi sohalarida va qaysi maqsadda ushbu qurilmalardan foydalanilishini tahlil qilaylik: televizion va radiotexnika qurilmalarida - tebranish davrlarini amalga oshirish, shuningdek ularni blokirovka qilish va sozlash uchun. ular, shuningdek, turli chastotali zanjirlarni, rektifikator filtrlarida va hokazolarni ajratish uchun ishlatiladi. radar qurilmalarida - yuqori quvvatli impulslarni ishlab chiqarish uchun. btelegrafiya va telefoniya - to'g'ridan-to'g'ri va o'zgaruvchan toklar zanjirlarini, turli chastotali oqimlarni, balans kabellarini, uchqun o'chirish kontaktlarini va boshqalarni ajratish uchun telemexanika va avtomatlashtirishda - sig'im printsipi sensorlarini amalga oshirish, pulsatsiyalanuvchi va to'g'ridan-to'g'ri oqim davrlarini ajratish, kontaktlarning uchqunlarini bostirish, tiratron impuls generatorlarida va hokazo. hisoblash qurilmalari sohasida - maxsus saqlash qurilmalarida. elektr o'lchash uskunasida - sig'im namunalarini …

4 / 12

ini ulash uchun; tarmoq kuchlanishidan himoya qilish uchun; yuqori quvvatli impulsli oqim generatorlarida, impulsli kuchlanish davrlarida foydalanish uchun; elektr razryadli payvandlash uchun; kondensator motorlarini ishga tushirish va kerakli faza almashinuvini yaratish uchunqo'shimcha motor o'rashlari; lyuminestsent lampalar asosidagi yoritish moslamalarida; elektr jihozlari va elektr transport vositalari tomonidan hosil boʻladigan radio shovqinlarni bostirish uchun. xulosa qilib aytadigan bo'lsak, deylik, kondensatorlar ko'lami shunchalik kengki, u hayotimizning barcha sohalarini qamrab oladi, bu qurilmalar qayerda ishlatilmasin, bunday yo'nalish yo'q. aslini olganda, kondansatörler elektronikada ko'p qirrali rol o'ynaydi, kontaktlarning zanglashiga olib samarali ishlashiga yordam beradi, kiruvchi signallarni filtrlaydi, energiyani saqlaydi va elektr tizimlarining barqarorligi va himoyasini ta'minlaydi. ularning ko'p qirrali tabiati va qo'llash doirasi ularni zamonaviy texnologiyalarda ajralmas qiladi. foydalanilgan adabiyotlar. 1. https://elteam.uz/blog/detail/kondensatorni-tuzilishi/ 2. https://uz.havethebestelectronics.com/17185935-purpose-and-application-of-capacitors 3. aburahmonov k.p. fizika darslik. 88-bet. toshkent 2010yil. image1.jpg image2.png image3.png image4.png image5.png image6.png image7.png /docprops/thumbnail.jpeg

5 / 12
