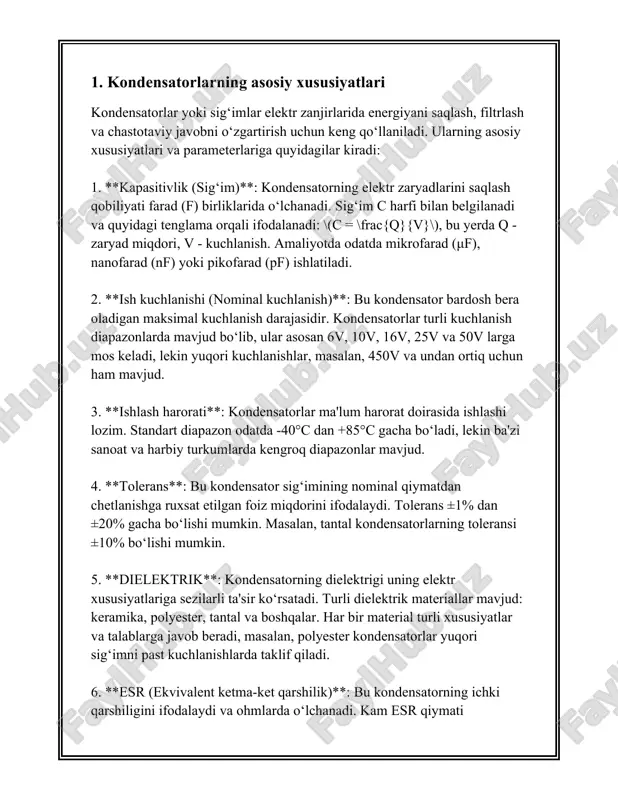

$o‘zbekiston respublikasi oliy ta’lim fan va innovatsiya vazirligi toshkent axborot texnologiyalar universiteti urganch filiali mustaqil ish mavzu: asosiy xotira elementlari sifatida kondensator va induktivlik g`altaklarning xususiyatlari. o'quvchi: olimova feruza 2024-2025-o'quv yili reja: 1. kondensatorlarning asosiy xususiyatlari 2. kondensatorlarda energiya saqlanishi 3. induktivlik g'altaklarning asosiy xususiyatlari 1. kondensatorlarning asosiy xususiyatlari kondensatorlar yoki sig‘imlar elektr zanjirlarida energiyani saqlash, filtrlash va chastotaviy javobni o‘zgartirish uchun keng qo‘llaniladi. ularning asosiy xususiyatlari va parameterlariga quyidagilar kiradi: 1. **kapasitivlik (sig‘im)**: kondensatorning elektr zaryadlarini saqlash qobiliyati farad (f) birliklarida o‘lchanadi. sig‘im c harfi bilan belgilanadi va quyidagi tenglama orqali ifodalanadi: $c = \frac{q}{v}$, bu yerda q - zaryad miqdori, v - kuchlanish. amaliyotda odatda mikrofarad (μf), nanofarad (nf) yoki pikofarad (pf) ishlatiladi. 2. **ish kuchlanishi (nominal kuchlanish)**: bu kondensator bardosh bera oladigan maksimal kuchlanish darajasidir. kondensatorlar turli kuchlanish diapazonlarda mavjud bo‘lib, ular asosan 6v, 10v, 16v, 25v va 50v larga mos keladi, lekin yuqori kuchlanishlar, masalan, 450v …$

b beradi, masalan, polyester kondensatorlar yuqori sig‘imni past kuchlanishlarda taklif qiladi. 6. **esr (ekvivalent ketma-ket qarshilik)**: bu kondensatorning ichki qarshiligini ifodalaydi va ohmlarda o‘lchanadi. kam esr qiymati kondensatorning energiyani samarali uzatish qobiliyatini oshiradi. 7. **esl (ekvivalent ketma-ket induktivlik)**: kondensatorlarning yuqori chastotali signallarga qarshiligini ifoda etuvchi indikator hisoblanib, eng kichik esl ga ega boʻlishi muhimdir, ayniqsa yuqori chastotali ilovalarda. 8. **yo‘qotish faktori (tangens delta, tan δ)**: bu parametr kondensatorning energiya samaradorligini ifoda etadi. kam yo‘qotish faktori kondensatorning samarali ishlashini ko‘rsatadi. 9. **fizik hajm va o'lchamlar**: kondensatorlarning jismoniy o‘lchamlari ularning sig‘imi va kuchlanish darajasiga bog‘liq. kompakt hajmli kondensatorlar kichik elektron qurilmalar uchun juda mos keladi. 10. **ulanish tipi**: kondensatorlarning ulangan turlari, masalan, axial, radial yoki smt (surface mount technology) ulamalari mavjud. yuqorida sanab o‘tilgan xususiyatlar kondensatorlarni tanlashda va ularni elektron zanjirlarda qo‘llashda muhim ahamiyatga ega. elektronika sanoatida turli vazifalarga mos keladigan xususiyatlar talab qilinadi, masalan, kuchlinish stabilizatori bo‘lib xizmat qiluvchi kondensatorlarda yuksak …

$va farad (f) bilan o'lchanadi. sig'im kondensatorning ikki plastinka orasidagi elektr zaryadni saqlash qobiliyatini ko'rsatadi. bir farad quvvatdagi kondensatorning zaryadi 1 volt potentsial farq hosil qiladigan darajada saqlash mumkin bo'lgan diskret miqdoridir. kondensatorning energiya saqlash qobiliyati quyidagi formula bilan ifodalanadi: \[ e = \frac{1}{2} c v^2 \] bu yerda $e$ - energiya (joule bilan o'lchanadi), $c$ - kondensator sig'imi (farad bilan o'lchanadi) va $v$ - kuchlanish (volt bilan). misol uchun, agar kondensatorning sig'imi 1 mikrofarad ($1 \times 10^{-6}$ f) bo'lsa va u 5 volt kuchlanishga ega bo'lsa, saqlangan energiya quyidagiga teng bo'ladi: \[ e = \frac{1}{2} \times 1 \times 10^{-6} \times 5^2 = 12.5 \times 10^{-6} \text{ joule}\] kondensatorlar turli xil materiallar va texnologiyalar yordamida ishlab chiqariladi. elektrlar bilan ishlov berilgan metall plastinkalar orasidagi dielektrik material turlari mumkin, masalan: 1. **keramika kondensatorlar** - kichik hajmda yuqori sig'imga ega, yuqori chastotali elektronikalarda keng qo'llanadi. 2. **elektrolitik kondensatorlar** - katta quvvat talab …$

$bartaraf etish uchun foydalaniladi. kondensator texnologiyasi doimo rivojlanib bormoqda, yangi materiallar va ishlab chiqarish usullari elektr tarmoqlarining samaradorligini oshirishga imkon bermoqda. kengaytirilgan nanotexnologiyalar va yangi dielektrik meteriallar kondensatorlarning ommabopligini oshirmoqda, chunki bu texnologiyalar ularning sig'imini oshirish va o'lchamlarini kamaytirish imkonini beradi. har qanday elektron yoki elektr tizimda, kondensatorlar zarur bo'lib, ularning sifati tizimning umumiy ish faoliyatiga katta ta'sir ko'rsatadi. yangilanishlar va kondensatorlarning yangi modellarini yaratish orqali texnologiyalarni o'zgartirish davom etmoqda, bu esa kelajakda yangi imkoniyatlar yaratyapti va elektr energiya saqlash tizimlarini rivojlantiradi. 3. induktivlik g'altaklarning asosiy xususiyatlari induktivlik g'altaklari – bu elektr zanjirlaridagi asosiy komponentlardan biri bo'lib, ularning asosiy vazifasi magnit maydon yordamida elektr energiyasini saqlash va o'tkazishni ta'minlashdir. induktivlik g'altaklarining qator xususiyatlari va parametrlarini ko'rib chiqamiz. birinchidan, induktivlik g'altaklarining asosiy parametri bu induktivlik ko'rsatkichi $l$ hisoblanadi va u genri (h) bilan o'lchanadi. 1 genri – bu g'altak orqali oqib o'tayotgan tok o'zgarishi 1 amper/spring boʻlganda 1 volt kuchlanuvchi eroziya …$

$nit induksiya natijasida eyuk hosil bo'ladi. o'zgaruvchan tok bilan ishlatilganda, bu g'altaklar reaktiv qarshilik hosil qiladi, va bu omil kuchlanish va tok orasidagi faza burchagini o'zgartiradi. reaktiv qarshilik \[ x_l = 2 \pi f l \] formula orqali hisoblanadi, bunda $f$ chastota, $l$ esa induktivlik. to'rtinchidan, induktivlik g'altaklari elektr zanjirlarida filtr sifatida ishlatilishi mumkin. ular yuqori chastotali signallarni pasaytirishi va past chastotali signallarni o'tkazishi mumkin. bu xususiyat radiotexnikada va audio elektronika qurilmalarida keng qo‘llaniladi. beshinchidan, g'altaklarda energiyaning magnit maydon shaklida saqlanishi muhim xususiyatdir. bu energiya \[ w = \frac{1}{2} l i^2 \] formula orqali hisoblanadi, bunda $i$ – g'altakdan o'tayotgan tok. ushbu xususiyat energiyani vaqtinchalik saqlash va keyinchalik foydalanish imkoniyatini yaratadi. oltinchidan, o'zgaruvchan tok zanjirlarida induktivlik g'altaklari yuqori o'zgaruvchan elementlardan biri bo'lib, yadro materiali, o'rash turi va boshqa texnik xususiyatlar bo'yicha moslashtirilishi mumkin. yadro materiali, ayniqsa, muhim rol o'ynaydi, chunki ferromagnit yadrolar yuqori darajadagi induktivlikni ta'minlaydi, lekin ular ham histerezis …$
