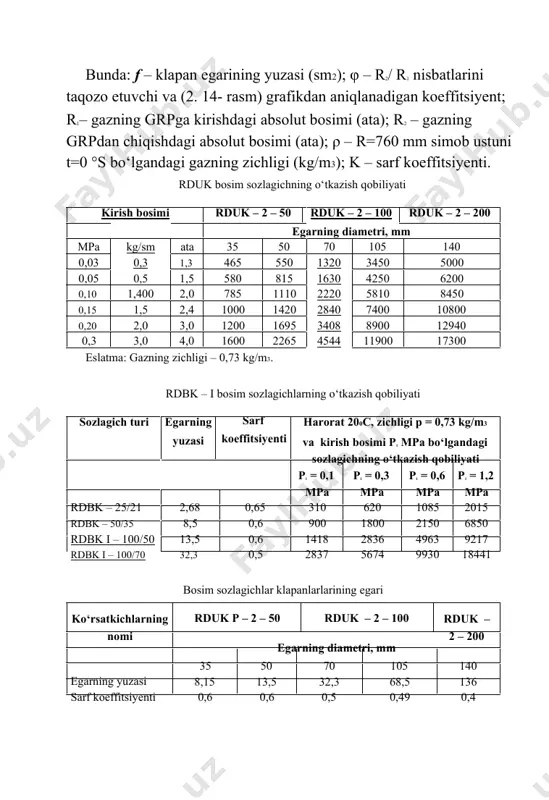

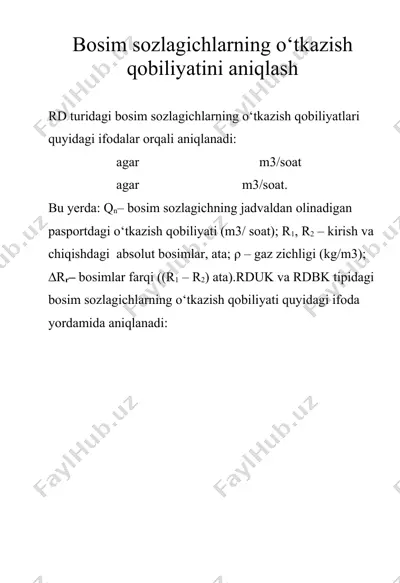

1403760246_46417.doc bosim sozlagichlarning o‘tkazish qobiliyatini aniqlash rd turidagi bosim sozlagichlarning o‘tkazish qobiliyatlari quyidagi ifodalar orqali aniqlanadi: agar agar m3/soat m3/soat. bu yerda: qn– bosim sozlagichning jadvaldan olinadigan pasportdagi o‘tkazish qobiliyati (m3/ soat); r1, r2 – kirish va chiqishdagi absolut bosimlar, ata; ρ – gaz zichligi (kg/m3); ∆rr– bosimlar farqi ((r1 – r2) ata).rduk va rdbk tipidagi bosim sozlagichlarning o‘tkazish qobiliyati quyidagi ifoda yordamida aniqlanadi: bunda: f – klapan egarining yuzasi (sm2); φ – r2/ r1 nisbatlarini taqozo etuvchi va (2. 14- rasm) grafikdan aniqlanadigan koeffitsiyent; r1– gazning grpga kirishdagi absolut bosimi (ata); r2 – gazning grpdan chiqishdagi absolut bosimi (ata); ρ – r=760 mm simob ustuni t=0 °s bo‘lgandagi gazning zichligi (kg/m3); k – sarf koeffitsiyenti. rduk bosim sozlagichning o‘tkazish qobiliyati kirish bosimi rduk – 2 – 50 rduk – 2 – 100 rduk – 2 – 200 egarning diametri, mm mpa kg/sm ata 35 50 70 105 140 0,03 …

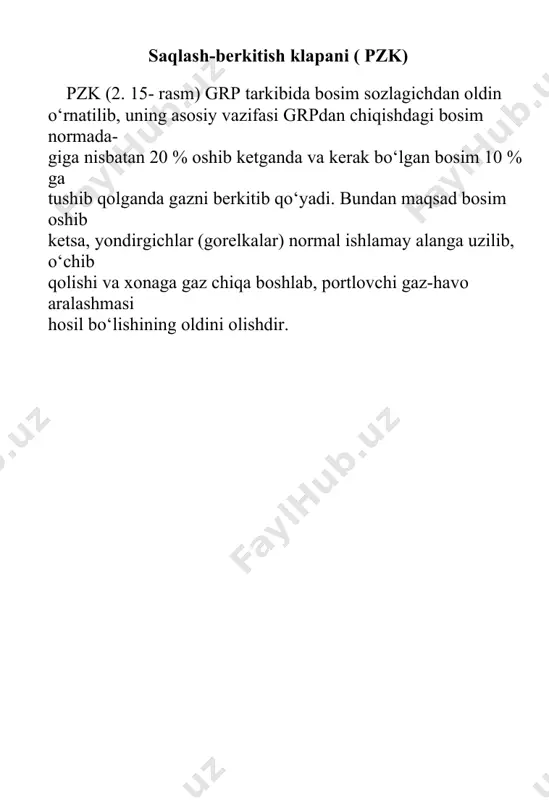

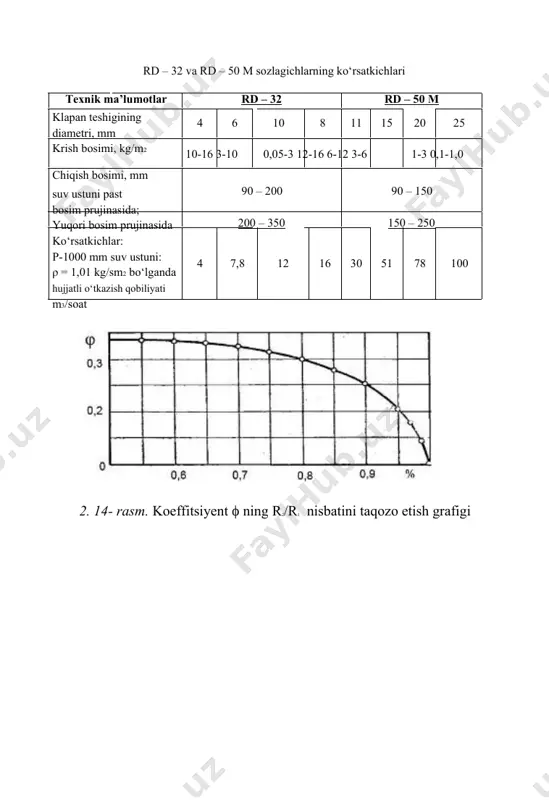

lari texnik ma’lumotlar rd – 32 rd – 50 m klapan teshigining diametri, mm 4 6 10 8 11 15 20 25 krish bosimi, kg/m2 chiqish bosimi, mm suv ustuni past bosim prujinasida; yuqori bosim prujinasida ko‘rsatkichlar: p-1000 mm suv ustuni: ρ = 1,01 kg/sm2 bo‘lganda hujjatli o‘tkazish qobiliyati m3/soat 10-16 3-10 0,05-3 12-16 6-12 3-6 1-3 0,1-1,0 90 – 200 90 – 150 200 – 350 150 – 250 4 7,8 12 16 30 51 78 100 2. 14- rasm. koeffitsiyent ϕ ning r2/r1 nisbatini taqozo etish grafigi saqlash-berkitish klapani ( pzk) pzk (2. 15- rasm) grp tarkibida bosim sozlagichdan oldin o‘rnatilib, uning asosiy vazifasi grpdan chiqishdagi bosim normada- giga nisbatan 20 % oshib ketganda va kerak bo‘lgan bosim 10 % ga tushib qolganda gazni berkitib qo‘yadi. bundan maqsad bosim oshib ketsa, yondirgichlar (gorelkalar) normal ishlamay alanga uzilib, o‘chib qolishi va xonaga gaz chiqa boshlab, portlovchi gaz-havo aralashmasi hosil …

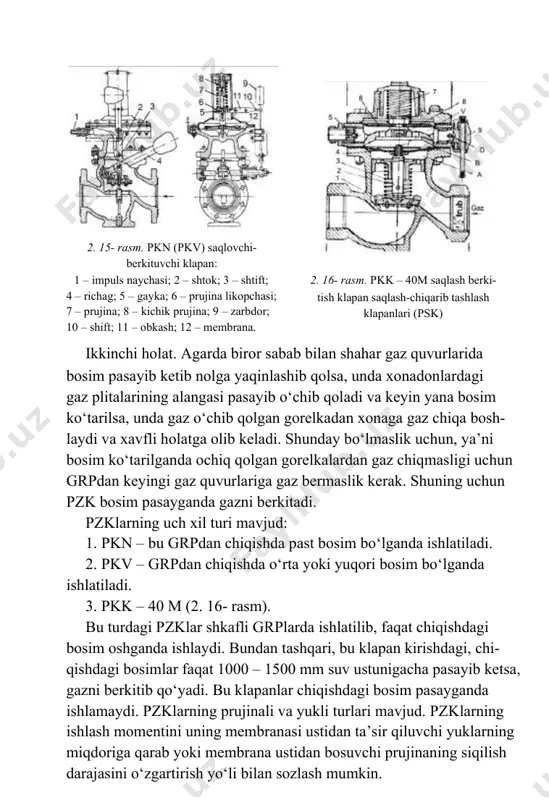

larda ishlatilib, faqat chiqishdagi bosim oshganda ishlaydi. bundan tashqari, bu klapan kirishdagi, chi- qishdagi bosimlar faqat 1000 – 1500 mm suv ustunigacha pasayib ketsa, gazni berkitib qo‘yadi. bu klapanlar chiqishdagi bosim pasayganda ishlamaydi. pzklarning prujinali va yukli turlari mavjud. pzklarning ishlash momentini uning membranasi ustidan ta’sir qiluvchi yuklarning miqdoriga qarab yoki membrana ustidan bosuvchi prujinaning siqilish darajasini o‘zgartirish yo‘li bilan sozlash mumkin. 2. 17- rasm. psk – 50 saqlovchi- chiqarib tashlovchi klapan: 1 – qobiq; 2 – membrana; 3 – klapan; 4 – rezinali qistirma; 5 – prujina; 6 – soz- lovchi vint; 7 – tiqin. 2. 18- rasm. suyuqlikni saqlash-chiqarib tashlash qurilmasi: 1 – suyuqlik sathini ko‘rsatuvchi shisha naycha; 2 – suyuqlik quyish teshigi; 3 – chiqarib tashlash quvuri; 4 – grpning chiqish quvuriga ulanadigan naycha; 5 – korpus. grpdan chiqishdagi bosim oshishi sozlagich normal ishlagan paytda ham ro‘y berishi mumkin. bunga misol qilib tungi davrni olish mumkin. bu …

nlari ikki xil bo‘ladi: suyuqlikli chiqarib tashlash qurilmalari (2.18- rasm) (jidkostnoye sborsnoye ustroystva) va prujinali saqlash-chiqarib tashlash klapanlari (2.17- rasm). suyuqlikli chiqarib tashlash qurilmalari yarmigacha suyuqlik (suv,moy) to‘ldirilgan vertikal idish bo‘lib, uning ichiga grpning chiqish quvuriga ulangan naycha tushirib qo‘yilgan. chiqish quvuridagi bosim oshib borsa, naycha ichidagi suyuqlikni siqib chiqara boshlaydi va bosim hisobiy bosimdan 15% oshganda, gaz naycha ichidagi suyuqlikni butunlay siqib chiqarib, idishdagi suyuqlik qatlamidan idishning yuqori qismiga o‘tadi va undan atmosferaga chiqib ketadi va grpning chiqish quvurida bosim pasayadi. shundan so‘ng idish ichidagi suyuqlik yana naycha ichiga kirib, gaz chiqishini to‘xtaydi. shunday qilib, bosim 10 – 15% ga oshganda vaqti-vaqti bilan gazni atmosferaga chiqarib turib, pzkning ishlab ketishining oldi olinadi.bunday suyuqlikli chiqarib tashlash qurilmalari grpdan chiqishdagi bosim faqat past bosim bo‘lgandagina ishlatiladi. chiqish bosimi past bo‘lganda, prujinali chiqarib tashlash klapanlari (psk) ham ishlatiladi (2. 18- rasm). ularda chiqishdagi bosim quvur orqali klapan membranasi ustiga ta’sir qiladi va …

ametri dshθ50 mm bo‘lsa, turli suzgichlar (2. 19- rasm) ishlatiladi. bu suzgichlarda gaz yo‘nalishini o‘zgartirib, filtrlovchi elementning tur bilan qoplangan teshiklaridan o‘tishda mexanik zarrachalardan tozalanadi. sochli suzgich (2. 20- rasm). bu suzgichlar gaz quvuri diametri 50 mm dan katta bo‘lgan grp va grularda ishlatiladi. bunda filtrlovchi 2. 19- rasm. turli suzgich (fs) 2. 20- rasm. sochli suzgich (fg) kasseta ikki tarafdan mayda metall setkali turli ramkadan iborat va bu ramkalar oralig‘i ot qili bilan to‘ldiriladi. gazdagi yirik zarrachalar kassetaning metall setkasida ushlanadi, mayda zarrachalar kasseta ichidagi ot qilida tozalanadi. filtrning ichi toza yoki iflosligini uning kirishdagi va chiqishdagi bosimlar farqidan aniqlash mumkin. filtr ifloslangan bo‘lsa, bosim farqi oshib boradi. shuning uchun grpdan chiqishdagi bosim past bosim bo‘lsa, filtrda yo‘qoladigan bosim 500 mm suv. ust. dan oshmasligi kerak. agarda grpdan chiqishdagi bosim o‘rta bosim bo‘lsa, ruxsat etilgan bosim yo‘qolishi 1000 mm suv. ustunidan oshmasligi kerak. agar bosimlar farqi oshib ketsa, kasseta …
