1 / 20

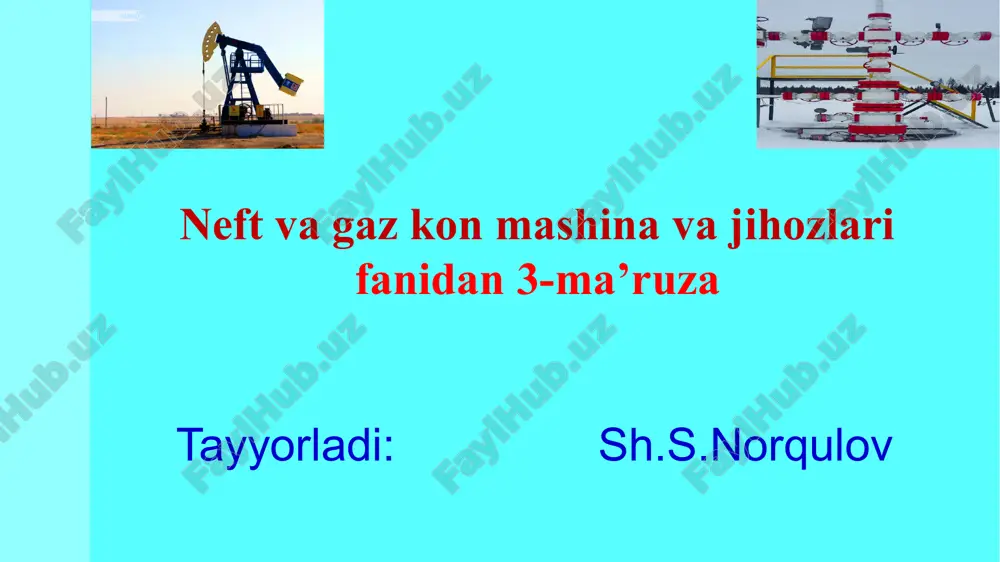

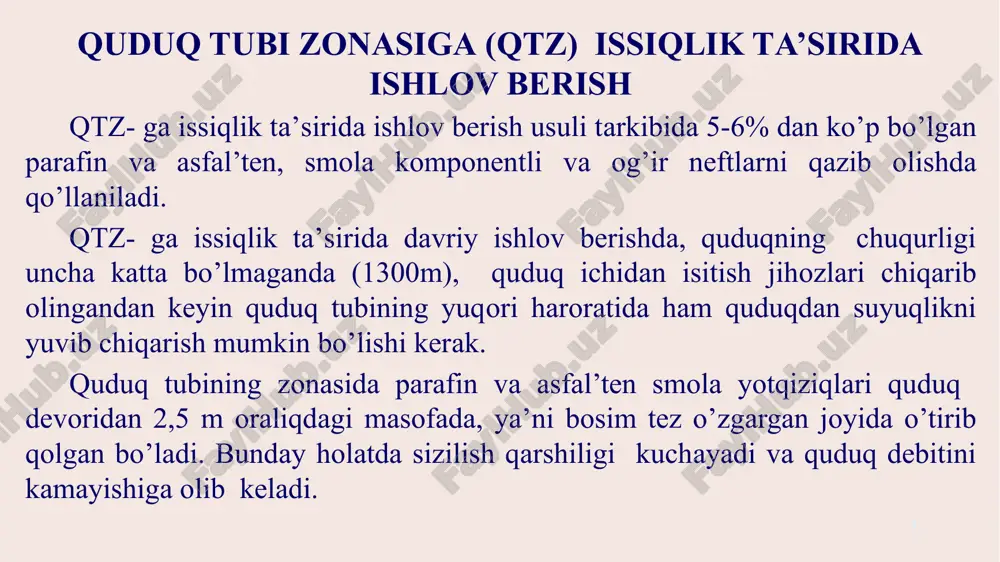

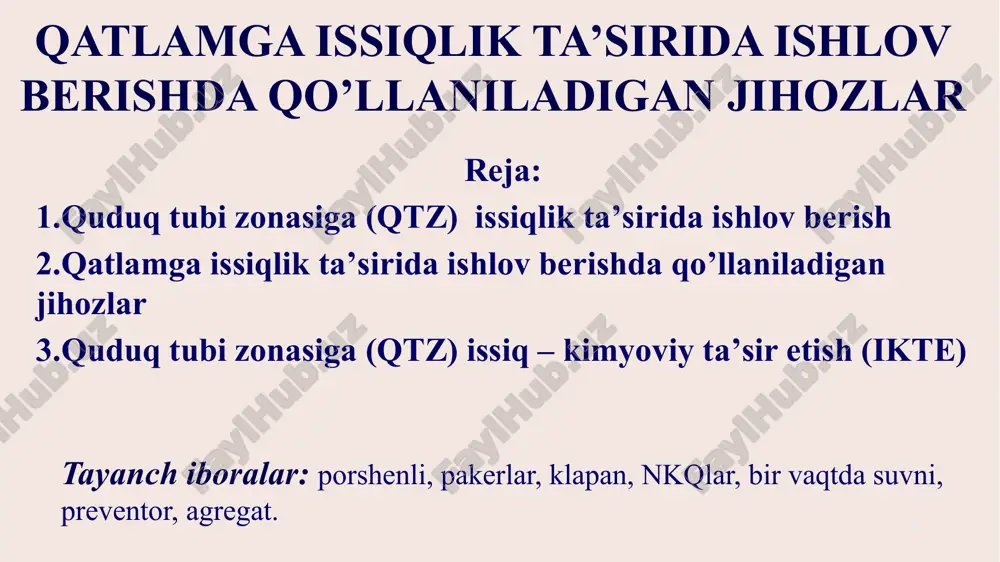

neft va gaz kon mashina va mexanizmlari neft va gaz kon mashina va jihozlari fanidan 3-ma’ruza tayyorladi: sh.s.norqulov qatlamga issiqlik ta’sirida ishlov berishda qo’llaniladigan jihozlar reja: 1.quduq tubi zonasiga (qtz) issiqlik ta’sirida ishlov berish 2.qatlamga issiqlik ta’sirida ishlov berishda qo’llaniladigan jihozlar 3.quduq tubi zonasiga (qtz) issiq – kimyoviy ta’sir etish (ikte) 2 tayanch iboralar: porshenli, pakerlar, klapan, nkqlar, bir vaqtda suvni, preventor, agregat. quduq tubi zonasiga (qtz) issiqlik ta’sirida ishlov berish qtz- ga issiqlik ta’sirida ishlov berish usuli tarkibida 5-6% dan ko’p bo’lgan parafin va asfal’ten, smola komponentli va og’ir neftlarni qazib olishda qo’llaniladi. qtz- ga issiqlik ta’sirida davriy ishlov berishda, quduqning chuqurligi uncha katta bo’lmaganda (1300m), quduq ichidan isitish jihozlari chiqarib olingandan keyin quduq tubining yuqori haroratida ham quduqdan suyuqlikni yuvib chiqarish mumkin bo’lishi kerak. quduq tubining zonasida parafin va asfal’ten smola yotqiziqlari quduq devoridan 2,5 m oraliqdagi masofada, ya’ni bosim tez o’zgargan joyida o’tirib qolgan bo’ladi. bunday holatda …

2 / 20

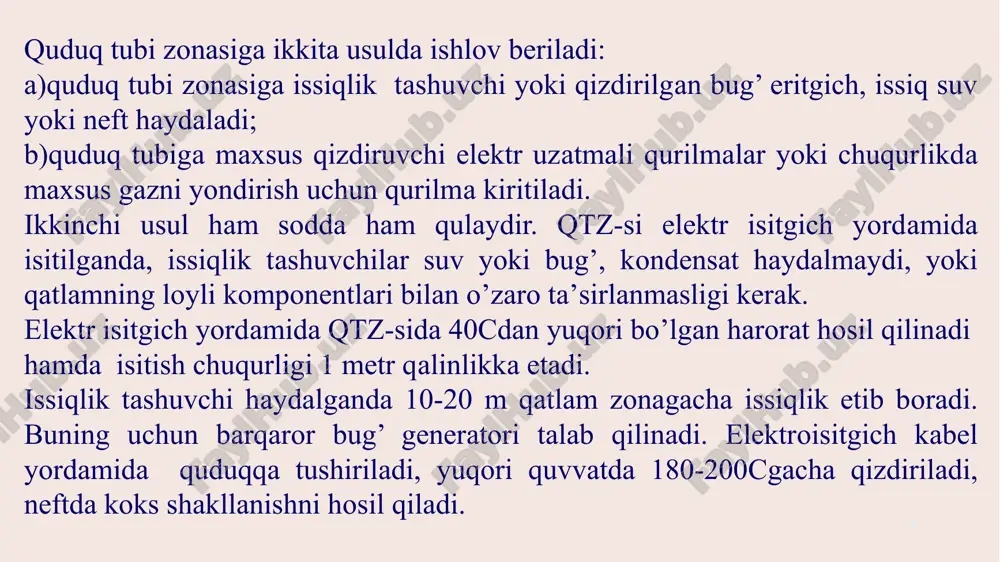

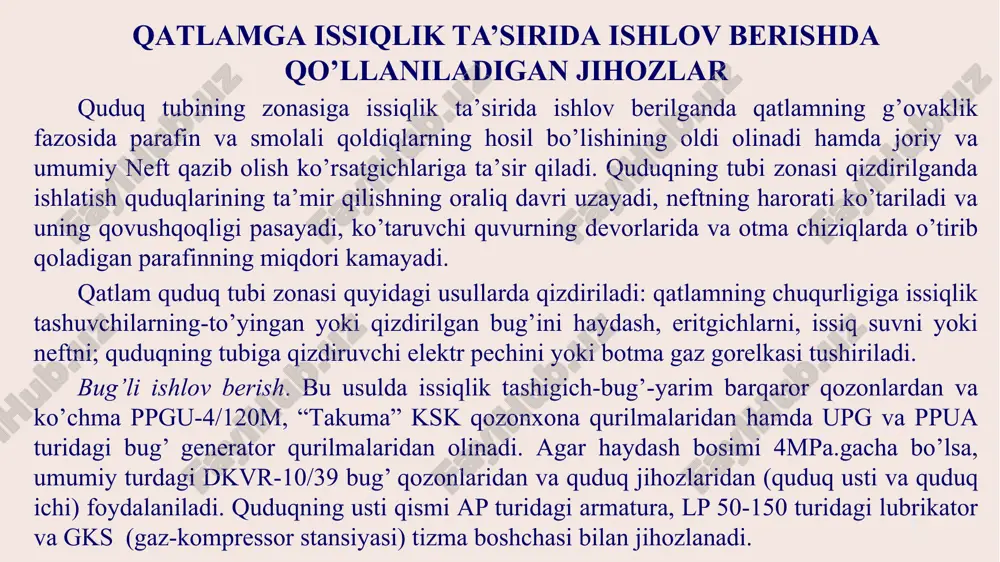

gich kabel yordamida quduqqa tushiriladi, yuqori quvvatda 180-200cgacha qizdiriladi, neftda koks shakllanishni hosil qiladi. qatlamga issiqlik ta’sirida ishlov berishda qo’llaniladigan jihozlar quduq tubining zonasiga issiqlik ta’sirida ishlov berilganda qatlamning g’ovaklik fazosida parafin va smolali qoldiqlarning hosil bo’lishining oldi olinadi hamda joriy va umumiy neft qazib olish ko’rsatgichlariga ta’sir qiladi. quduqning tubi zonasi qizdirilganda ishlatish quduqlarining ta’mir qilishning oraliq davri uzayadi, neftning harorati ko’tariladi va uning qovushqoqligi pasayadi, ko’taruvchi quvurning devorlarida va otma chiziqlarda o’tirib qoladigan parafinning miqdori kamayadi. qatlam quduq tubi zonasi quyidagi usullarda qizdiriladi: qatlamning chuqurligiga issiqlik tashuvchilarning-to’yingan yoki qizdirilgan bug’ini haydash, eritgichlarni, issiq suvni yoki neftni; quduqning tubiga qizdiruvchi elektr pechini yoki botma gaz gorelkasi tushiriladi. bug’li ishlov berish. bu usulda issiqlik tashigich-bug’-yarim barqaror qozonlardan va ko’chma ppgu-4/120m, “takuma” ksk qozonxona qurilmalaridan hamda upg va ppua turidagi bug’ generator qurilmalaridan olinadi. agar haydash bosimi 4mpa.gacha bo’lsa, umumiy turdagi dkvr-10/39 bug’ qozonlaridan va quduq jihozlaridan (quduq usti va quduq …

3 / 20

1-drosselash qurilmasi; 2-bug’ generatori; 3-yoqilg’i qizdirgich; 4-dutli shamollatgich; 5-havo qizdirgich; 6-yoqilg’i nasosi; 7-deaerator; 8-deaerasiyalangan suvni sovutgich; 9-elektr nasosli agregat; 10-sulfit ko’mirli filtr; 11-kimyoviy tozalangan suvni haydovchi nasos; 12-kimyoviy tozalangan suv uchun idish; 13-kiruvchi suvni haydovchi nasos; 14-kiruvchi suvni qizdirgich; 15-suvni kimyoviy tozalaydigan filtr. 8 2-rasm.ppua-1600/100 bug’ generatorning qurilmasi: 1-suv uchun sisterna; 2-yoqilg’i uchun sig’im; 3-bug’ generatori; 4-iste’mol nasosi; 5-yuqori bosimli shamollatgich; 6-asboblar; 7-yoqilg’i nasosi; 8-qurilmaning yuritmasi; 9-quvur uzatmalar. ppua-1600/100 bug’ generatori qurilmasining texnik tavsifi bug’ bo’yicha unumdorligi , t/soat 16 bug’ning bosimi,mpa 9,81 bug’ning harorati, oc 310 issiqlik ishlab chiqaruvchanligi, gkal/soat 0,94 suvsiz va yoqilg’isiz qurilmaning massasi, kg 15350 sisternaning sig’imi, m3 5,2 quduq usti armaturasi af-65/210, af-65/50x16u1 qatlamga bug’li issiqlik usulida ta’sir etishda quduqning usti qismini germetiklash vazifasini bajaradi. armatura quduq ustining sal’niki (1), nkq uzaytirilganda tizmaning issiqlikdan kengayishini kompensasiya qilgich (4), zulfin (2) va quduq ustidagi sharnirli moslamadan (3) tashkil topgan. sharnirli qurilma ishlatish tizmasini va bug’ generatorining …

4 / 20

af-65/50x165u1 ishchi bosimi, mpa 15 16 maksimal harorat, 0c 320 345 shartli o’tish teshigi, mm 65 65 11 texnik tavsifi pakerlarning turi pv-yagm-g-122-140 pv-yagm-g-140-140 mustahkamlash quvurining diametri, mm 146 146 maksimal bosimning farqi,mpa 14 14 maksimal harorat, 0c 325 325 mustahkamlash quvurining diametri, mm 146 146 paker o’rnatilgandagi bosim,mpa 20 20 pakerning diametri, mm 122 140 pakerning uzunligi, mm 1690 2370 12 elektr issiqlik usulida ishlov berish. bu usul oldingi usullarga nisbatan arzon va soddadir. quduq tubidagi harorat chuqurlik elektr qizdirgichi yordamida oshiriladi (5-rasm). qatlamda katta zonalarni qizdirishda qatlamga 300 oc gacha haroratdagi bug’ yoki 200 oc ga yaqin haroratdagi qaynoq suv haydaladi. qatlam bosimini saqlab turish uchun qatlam haroratiga yaqin (60-100 oc) qaynoq suvdan foydalaniladi. 5-rasm. chuqurlik elektr qizdirgichi: 1-kabel-trosni mahkamlash; 2-belbog’li sim; 3-ktgn-10 kabel-tros; 4-elektrqizdirgichning boshchasi; 5-asbestli pilik; 6-qo’yma qo’rg’oshin; 7-qisuvchi gayka; 8-klemmali bo’shliq; 9- qizdiruvchi element. 13 quduqning tubini qizdirish uchun o’zi tushadigan elektr qizdiruvchi qurilma quduqning …

5 / 20

. kabel-tros uch o’ramli kesimi 4 mm2 va kesimi 0,56 mm2 uchta signal simdan tashkil topgan. kabelni uzilish kuchlanishi -100kn, tashqi diametri- 18 mm.ga yaqin. avtotransformator va boshqaruv stansiyasi chuqurlik elektr markazdan qochma nasosdan olingan va avtomashinaning tirkamasiga joylashtiriladi. induksiya turidagi nesi 50-122 quduqning elektr qizdirgichi ikki xil modifikasiyada ishlab chiqariladi: nesi 50-122t va nesi 50-122m. birinchi elektr qizdirgich qatlamda quduq tubi zonasiga issiqlik ishlov berish uchun, ikkinchisi esa – suyuqlikdagi parafin yotqiziqlari bilan kurashish uchun quduqqa magnitli ishlov berish uchun mo’ljallangan. ikkala qizdirgich ham yuqori qovushqoqli neftli va shtangali chuqurlik nasoslari bilan jihozlangan quduqlarda qo’llanishi uchun mo’ljallangan. nesi 50-122m qizdirgichi yurakchadan, induktiv g’altakchadan, tok uzatmali boshchadan, g’ilof o’zgartmasidan, diafragma va korpusdan tashkil topgan (6-rasm). 14 6-rasm. nesi 50-122m quduqning induksiyali elektr qizdirgichi: 1-kabel; 2-qisqa quvurcha; 3-tok uzatmaning boshchasi; 4-g’altak; 5-yurakcha; 6-markaziy quvur; 7-o’zgartma; 8-g’ilof; 9-diafragma; 10-vtulka; 11, 14-qopqoq; 12, 17-markazlagich; 13-gayka; 15-termorele; 16-korpus. 15 yurakcha uglerodli po’lat quvurdan tayyorlangan …
