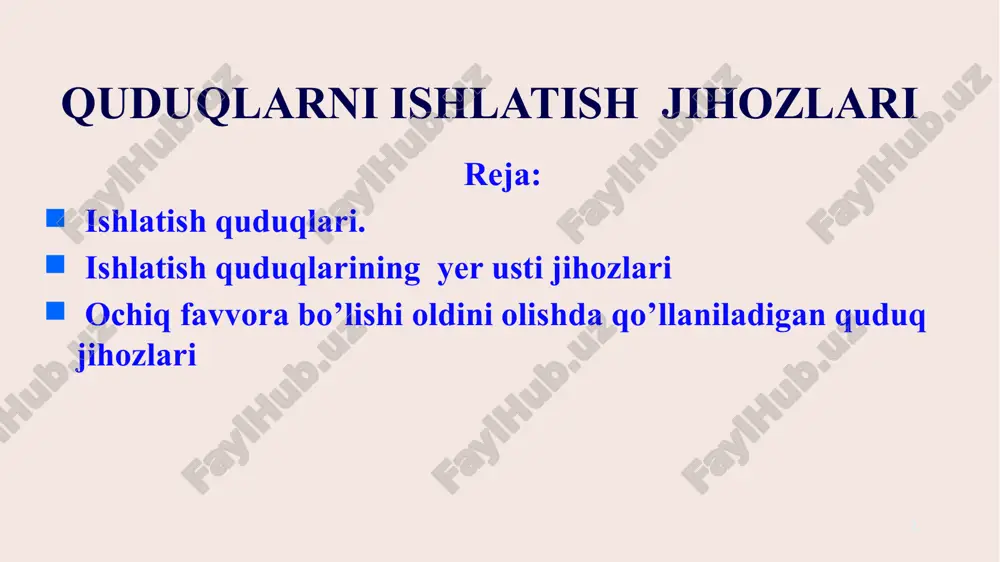

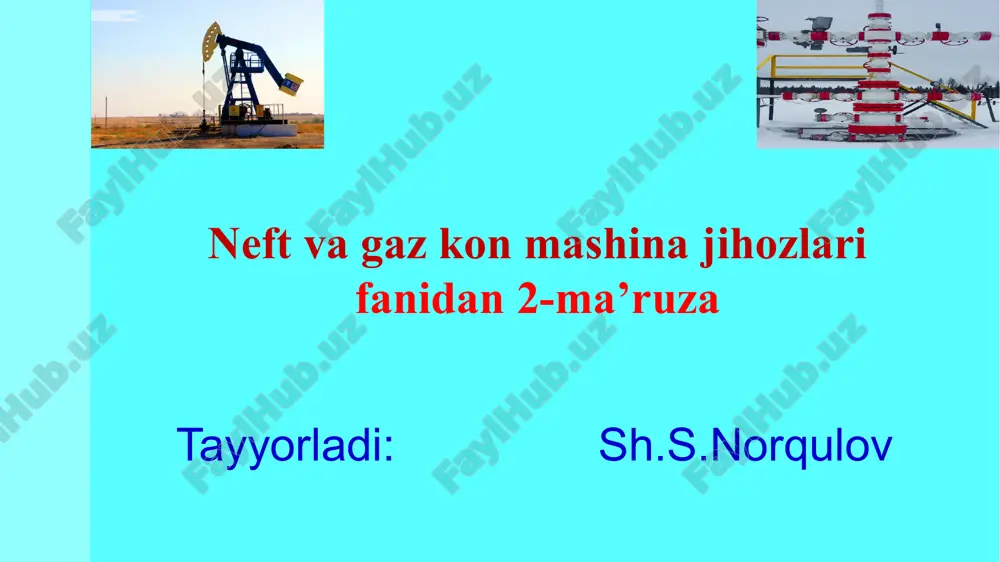

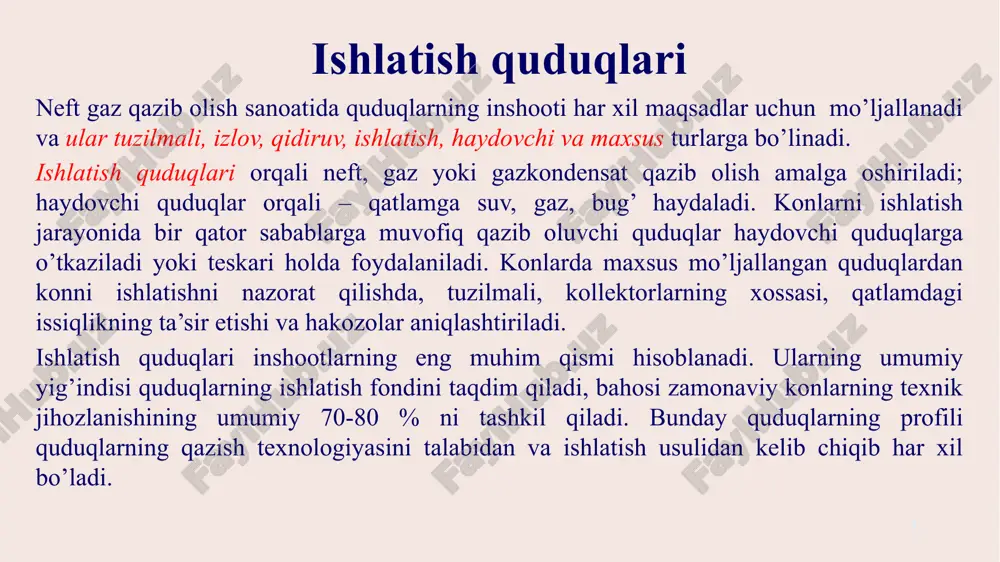

neft va gaz kon mashina mexanizmlari fanidan 2-ma’ruza neft va gaz kon mashina jihozlari fanidan 2-ma’ruza tayyorladi: sh.s.norqulov quduqlarni ishlatish jihozlari reja: ishlatish quduqlari. ishlatish quduqlarining yer usti jihozlari ochiq favvora bo’lishi oldini olishda qo’llaniladigan quduq jihozlari 2 ishlatish quduqlari neft gaz qazib olish sanoatida quduqlarning inshooti har xil maqsadlar uchun mo’ljallanadi va ular tuzilmali, izlov, qidiruv, ishlatish, haydovchi va maxsus turlarga bo’linadi. ishlatish quduqlari orqali neft, gaz yoki gazkondensat qazib olish amalga oshiriladi; haydovchi quduqlar orqali – qatlamga suv, gaz, bug’ haydaladi. konlarni ishlatish jarayonida bir qator sabablarga muvofiq qazib oluvchi quduqlar haydovchi quduqlarga o’tkaziladi yoki teskari holda foydalaniladi. konlarda maxsus mo’ljallangan quduqlardan konni ishlatishni nazorat qilishda, tuzilmali, kollektorlarning xossasi, qatlamdagi issiqlikning ta’sir etishi va hakozolar aniqlashtiriladi. ishlatish quduqlari inshootlarning eng muhim qismi hisoblanadi. ularning umumiy yig’indisi quduqlarning ishlatish fondini taqdim qiladi, bahosi zamonaviy konlarning texnik jihozlanishining umumiy 70-80 % ni tashkil qiladi. bunday quduqlarning profili quduqlarning qazish texnologiyasini …

2 / 16

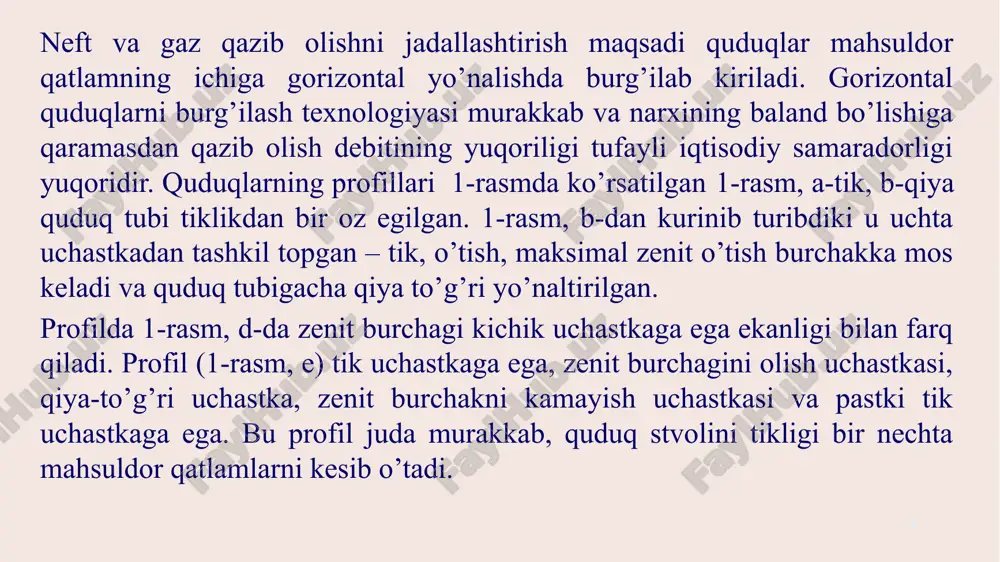

ladi. profil (1-rasm, e) tik uchastkaga ega, zenit burchagini olish uchastkasi, qiya-to’g’ri uchastka, zenit burchakni kamayish uchastkasi va pastki tik uchastkaga ega. bu profil juda murakkab, quduq stvolini tikligi bir nechta mahsuldor qatlamlarni kesib o’tadi. 4 profil (1-rasm, f) qiya-to’g’ri chiziqli uchastkani mavjud emasligi bilan farq qiladi. profilda (1-rasm, g) qiya-to’g’ri chiziqli uchastka mavjud emas. har bir sxemalarda ko’rsatilgan ishlatish quduqlarining profillari quduqlarni ishlatish hususiyatlaridan kelib chiqib jihozlar tushiriladi. mahsuldor qatlamning drenajlashishini yaxshilash uchun quduqning tik qismidan qatlamga bir necha quduqlar burg’ilanadi, bunday quduqlarga ko’p tubli (yoki stvolli) quduqlar deyiladi. ishlatish quduqning tartibli sxemasi va uning jihozlari 2-rasmda ko’rsatilgan. quduq uchta asosiy uchastkalardan tashkil topgan – yer usti, stvol va filtr va har biri mos ravishda jihozlar bilan jihozlangan: tizma boshchasi (1), yo’llanma (2), konduktor (3), ishlatish tizmasi (4), filtr (6). quduqning eng pastki qismi tubi deyiladi. quduq paker yoki ba’zida qirquvchi-klapan bilan (5) jihozlanadi. ishlatish qudug’ining stvol qismi konstruktiv …

3 / 16

smining holatini va kerakli texnologik jarayonlarni bajarishni nazorat qilishga yo’l beradi. tizma boshchasi quduqqa tushiriladigan ishlatish jihozlarini montaj qilishda supa vazifasini bajaradi. quduqlarni burg’ilash vaqtida unga otilmaga qarshi jihoz preventor montaj qilinadi va burg’ilash tugagandan keyin demontaj qilinadi. 7 tizma boshchasi konstruktiv – bir nechta bir-biri bilan bog’langan elementga ega bo’ladi, ularga g’altak yoki chorbarmoq (kristovina), mustahkam tizmalari kiradi. bu elementlarning soni quduqdagi mustahkamlash tizmasining soniga bog’liq bo’ladi. tizma boshchasini ishlatish sharoitlari yetarli darajada murakkabdir: mustahkamlash tizmasini og’irligidan beriladigan yuklanma chuqur quduqlarda bir necha yuz kilonyutondan oshib ketadi. bundan tashqari tizma boshchasi o’zi bilan kontaklashuvchi zonadan beriladigan bosimni ham qabul qiladi. qatlam suyuqligini yoki gazini tarkibidagi hs, co2 yoki kuchli minerallashgan suvlar tizma boshchasini korroziya ta’siriga duchor qiladi. chuqur quduqlarga issiqlik tashuvchilar haydalganda ularning stvollari va tizma boshchalari 150-250 oc gacha qiziydi. ikkita tizmani biriktiruvchi tizma boshchasi (4-rasm) korpusdan (4) tashkil topgan bo’lib, mustahkamlash quvurlariga (6) burab mahkamlangan. 8 korpusning …

4 / 16

halari tayyorlanadi. bunday tizma boshchalarini pritsipial va konstruktiv sxemalari yuqoridagiga o’xshashdir. besh tizmali boshcha chuqurligi (5000 metrgacha) bosimi 70 mpa gacha quduqlarning ustiga o’rnatish uchun mo’ljallangan bo’ladi, uning tik balandligining o’lchami 3 metr. asosiy tugunlari 1, 8, 9, 10, 11 beshta chorbarmoq o’lchamlari 168 mm dan 502 mm.gacha bo’lgan mustahkamlash quvurlari uchun, 2, 4, 5, 7 ponali osmalar va 3 jo’mrakdan tashkil topgan. 9 korpuslar uchun po’latning oqish chegarasi 5,0-5,5 mpa, nisbiy uzatishi 14-15 % va zarbali qovushqoqligi 40 mnm/m2 gacha. og’ir sharoitlarda ishlatiladigan tizma boshchalarini tayyorlash uchun 35 xml turdagi past legirlangan po’latlardan foydalaniladi. shtampalangan yoki bolg’alangan flanetslar yoki bo’g’izlar 35 xm, 40 x po’latlardan to’g’ridan to’g’ri yasaladi. tizma boshchasi biriktirgichlarini, elementlarining o’lchamlarini mos kelmasligi avariya holatlarini keltirib chiqarishga sabab bo’ladi. standart boyicha 14, 21, 31, 70, 105 mpa,ga ishchi bosimga mo’jallangan tizma boshchalari ishlab chiqariladi. 10 11 3-rasm. tizma boshchasining konstruktsiyasi. 1-g’altak; 2-zichlama; 3-pona; 4-korpus; 5-qulfak; 6-mustahkamlash quvuri; …

5 / 16

tkazuvchanlikka salbiy ta’sir ko’rsatadi va keyin esa ishlatishni qiyinlashtiradi. quduqni ishga tushirishda va avariyali favvoralanishida hamda favvora quduqlariga quvurlarni yoki boshqa jihozlarni tushirishda uchiriladi (to’siladi). quduq usti jihozlari mustahkamlash tizmasi, favvora armaturasi buzilganda boshqarib bo’lmaydigan favvoralar paydo bo’ladi, ya’ni quduq ustini germetiklash va to’sish orqali avariya holatini to’xtatishda oddiy usullarda amalga oshirishning imkoni bo’lmaydi. 12 quduqlarning har bir ochiq favvoralanishida atrof muhit jiddiy zarar kuradi, ochiq favvora qancha ko’p muddat davom etsa, shunchalik quduqning debiti yo’qotiladi. ochiq favvora ko’pincha yong’in va baxtsiz hodisalarni sodir bo’lishiga, neft yoki gaz uyumlarining o’zida tuzatib bo’lmaydigan zararlarni keltirib chiqaradi. ochiq favvoralanishni oldini olishda quduq usti jihozlarining buzilishi yoki quduqni ta’mirlash davrida favvoralanishga qodir bo’lgan quduqlarda stvolning pastki qismiga qirquvchi klapan o’rnatiladi, quduqning mahsuldor qismi yuqori qismidan ajratiladi. 13 xulosa neft, neftgaz yoki gazkondensat qatlamlardan yoki bir nechta qatlamli konlarni ishlash va foydalanish ob’ektlaridan bir-biri bilan birgalikda harakatlanadi. shuning uchun bunday ob’ektlarni neftli yoki gazli …
