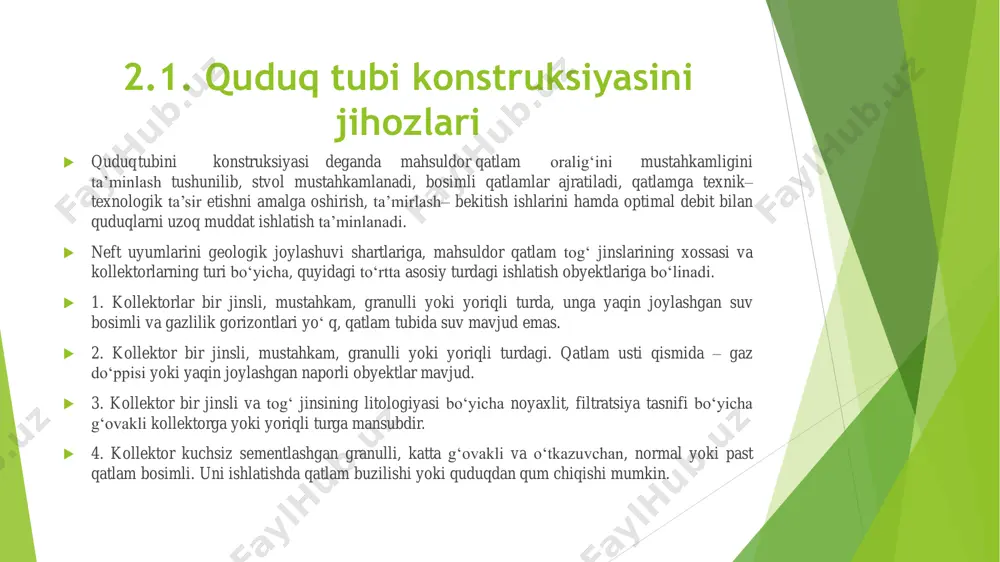

презентация powerpoint 3-ma’ruza. quduqni ishlatish uchun uskunalar reja: 2.1. quduq tubi konstruksiyasini ihozlari 2.2. ishlatish quduqlarining yer usti jihozlari 2.3. quduqlarni favvora va gazlift usullarida ishlatish jihozlarining sxemalari 2.1. quduq tubi konstruksiyasini jihozlari  quduqtubini konstruksiyasi deganda mahsuldor qatlam oralig‘ini mustahkamligini ta’minlash tushunilib, stvol mustahkamlanadi, bosimli qatlamlar ajratiladi, qatlamga texnik– texnologik ta’sir etishni amalga oshirish, ta’mirlash– bekitish ishlarini hamda optimal debit bilan quduqlarni uzoq muddat ishlatish ta’minlanadi.  neft uyumlarini geologik joylashuvi shartlariga, mahsuldor qatlam tog‘ jinslarining xossasi va kollektorlarning turi bo‘yicha, quyidagi to‘rtta asosiy turdagi ishlatish obyektlariga bo‘linadi.  1. kollektorlar bir jinsli, mustahkam, granulli yoki yoriqli turda, unga yaqin joylashgan suv bosimli va gazlilik gorizontlari yo‘ q, qatlam tubida suv mavjud emas.  2. kollektor bir jinsli, mustahkam, granulli yoki yoriqli turdagi. qatlam usti qismida – gaz do‘ppisi yoki yaqin joylashgan naporli obyektlar mavjud.  3. kollektor bir jinsli va tog‘ jinsining litologiyasi bo‘yicha noyaxlit, filtratsiya tasnifi bo‘yicha …

2 / 18

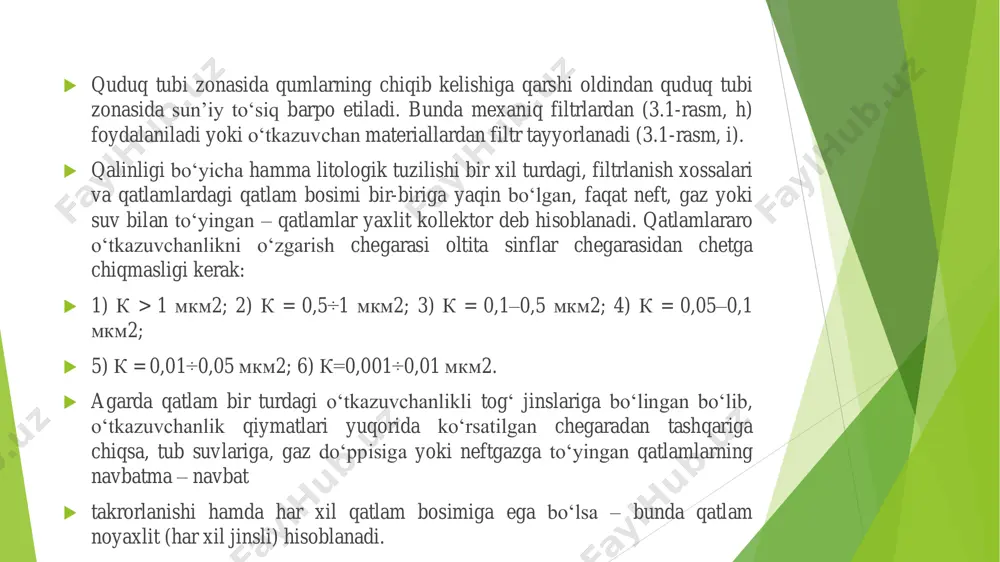

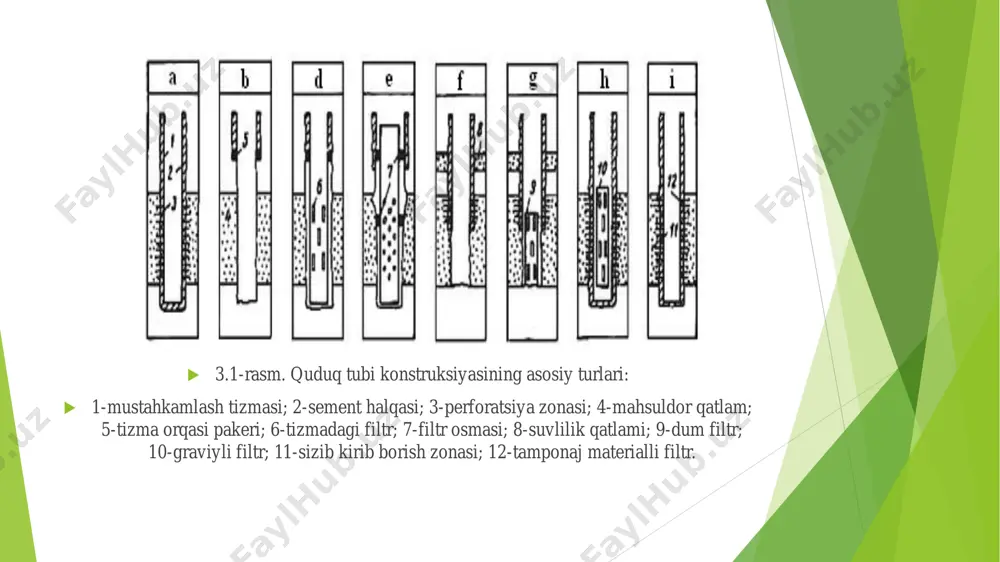

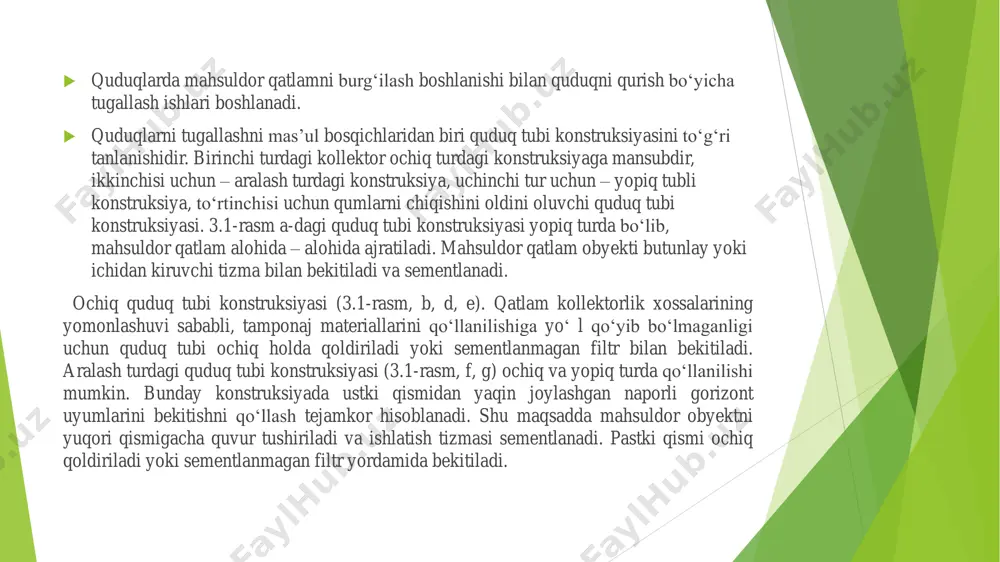

lohida – alohida ajratiladi. mahsuldor qatlam obyekti butunlay yoki ichidan kiruvchi tizma bilan bekitiladi va sementlanadi. ochiq quduq tubi konstruksiyasi (3.1-rasm, b, d, e). qatlam kollektorlik xossalarining yomonlashuvi sababli, tamponaj materiallarini qo‘llanilishiga yo‘ l qo‘yib bo‘lmaganligi uchun quduq tubi ochiq holda qoldiriladi yoki sementlanmagan filtr bilan bekitiladi. aralash turdagi quduq tubi konstruksiyasi (3.1-rasm, f, g) ochiq va yopiq turda qo‘llanilishi mumkin. bunday konstruksiyada ustki qismidan yaqin joylashgan naporli gorizont uyumlarini bekitishni qo‘llash tejamkor hisoblanadi. shu maqsadda mahsuldor obyektni yuqori qismigacha quvur tushiriladi va ishlatish tizmasi sementlanadi. pastki qismi ochiq qoldiriladi yoki sementlanmagan filtr yordamida bekitiladi.  3.1-rasm. quduq tubi konstruksiyasining asosiy turlari:  1-mustahkamlash tizmasi; 2-sement halqasi; 3-perforatsiya zonasi; 4-mahsuldor qatlam; 5-tizma orqasi pakeri; 6-tizmadagi filtr; 7-filtr osmasi; 8-suvlilik qatlami; 9-dum filtr; 10-graviyli filtr; 11-sizib kirib borish zonasi; 12-tamponaj materialli filtr.  quduq tubi zonasida qumlarning chiqib kelishiga qarshi oldindan quduq tubi zonasida sun’iy to‘siq barpo etiladi. bunda mexaniq filtrlardan …

3 / 18

neftgazga to‘yingan qatlamlarning navbatma – navbat  takrorlanishi hamda har xil qatlam bosimiga ega bo‘lsa – bunda qatlam noyaxlit (har xil jinsli) hisoblanadi.  quduqlarni filtratsiya va geostatik yuklar ta’sirida tog‘ jinslarini mustahkamligi saqlanib qolganda - zich kollektorlar deb ataladi.  kuchsiz sementlangan kollektorlar deb – mustahkam bo‘lmagan tog‘ jinslari, ishlatish jarayonida flyuidlar bilan qum zarrachalari aralashib yer ustiga chiqsa.  quduq konstruksiyasini turini aniqlovchi asosiy omillariga obyektni ishlatish uslubi, kollektorning turi, mahsuldor qatlam tog‘ jinsining mexaniq xossalari va ularning joylashuv sharoitlari kiradi.  mahsuldor qatlam ishlatish usuliga bog‘liq holda alohida, birgalikda va birgalikda – alohida turlarga bo‘linadi. obyektlarni alohida ishlatishda yuqorida keltirilgan hamma turdagi quduq tubi konstruksiyalarini qo‘llash mumkin (3.1-rasm). mahsuldor qatlam birgalikda yoki birgalikda alohida ishlatilganda mahsuldor qatlam bir-biridan alohida ajratilgan bo‘lishi kerak, shuning uchun ular bir-biridan butun yoki ichidan kiruvchi tizma bilan ajratilib, sementlanadi.  ochiq turdagi quduq tubi konstruksiyasini qo‘llanilish shartlari: quyidagi kollektor granulli bir jinsli …

4 / 18

nligiga.  agarda gaz uyumining qatlamli yoki massiv turida, gazga to‘yingan kollektorlar mustahkam tog‘ jinslar (sementlashgan qumlar, ohaktoshlar, dolomitlar, angidritlar) ko`rinishida, mahsuldor qatlamda neft- va suvga to‘yingan qatlamlar mavjud bo‘lmasa, qazib oluvchi quduqlarning tubi ochiq holatda bo‘ladi (3.2- rasm). bunday holatda ishlatish tizmasi mahsuldor qatlamning shipigacha tushiriladi, o‘tkazmaydigan qatlamchalarda boshmoq o‘rnatiladi va mustahkamlash quvurlari quduqning ustigacha sementlanadi. qattiq zarrachalarni va suyuqlikni quduq ustiga olib chiqishni yaxshilash uchun qatlamning filtrli qismiga xvostovik tushiriladi.  gazga to‘yingan qatlam kuchsiz sementlangan ko`rinishda bo‘lsa, mahsuldor qatlamda neft- va suvga to‘yingan qatlamchalar mavjud bo‘lmasa, quduqning ochiq tubi har xil turdagi to‘rli, keramik, metall -keramik, graviyli, oyna plastik filtrlar bilan va quduq tubidagi yumshoq tog‘ jinslari yopishqoq moddalar bilan mustahkamlanadi. yuviluvchi graviyli filtrlar ko‘proq qo‘llaniladi. bunday sharoitda gidravlik kengaytirgichlar yordamida qatlamda quduqning diametr zonasi kengaytiriladi, 146mm.dan 256mm.gacha graviy yuviladi.  agarda quduqning tubi zonasidagi tog‘ jinslar yumshoq bo‘lsa, u holda g‘ovakli fazosiga qovushqoq moddalar – organiq …

5 / 18

g tubigacha burg‘ilanadi, mustahkamlash quvurlari tushiriladi va usti qismigacha sementlanadi, mahsuldor qatlam perforatsiya qilinadi. perforatsiya kanallari orqali ko‘p miqdorda qum oqimi kelsa, u holda filtr tуshiriladi.  3.2- rasm. gaz quduqlarning tubi jihozi: a- ochiq; b- perforatsiya qilingan; d, e – filtr bilan jihozlangan. 1-mahsuldor qatlam quvur bilan mustahkamlanmagan; 2-perforatsiya teshiklari; 3-salnik; 4, 6 –xvostovik; 5-sement; 7-manjetlar 2.2. ishlatish quduqlarining yer usti jihozlari  quduq ustidagi mustahkamlash tizmasi bog‘lanadi ya’ni, quduqning boshqa jihozlari biriktiriladi, bu esa tizma boshchasi deyiladi.  tizma boshchasi (3.3.-rasm) quduqning hamma mustahkamlash tizmalarini birlik tizimga biriktiradi. ularning og‘irligini qabul qiladi va hamma yuklanmalarni konduktorga uzatadi. u tizmalar oralig‘idagi fazoni izolyatsiyasini va germetikligini ta’minlaydi hamda bir vaqtda quduqning stvol qismining holatini va kerakli texnologik jarayonlarni bajarishni nazorat qilishga yo‘ l beradi.  tizma boshchasi quduqqa tushiriladigan ishlatish jihozlarini montaj qilishda supa vazifasini bajaradi. quduqlarni burg‘ilash vaqtida unga otilmaga qarshi jihoz preventor montaj qilinadi va burg‘ilash tugagandan keyin …
