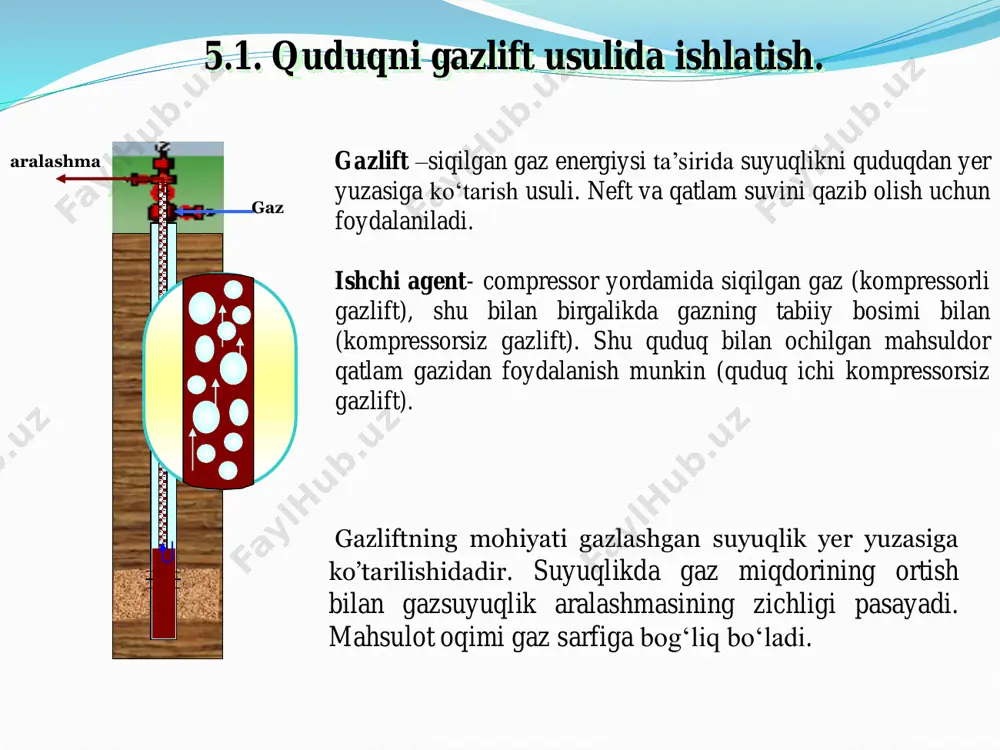

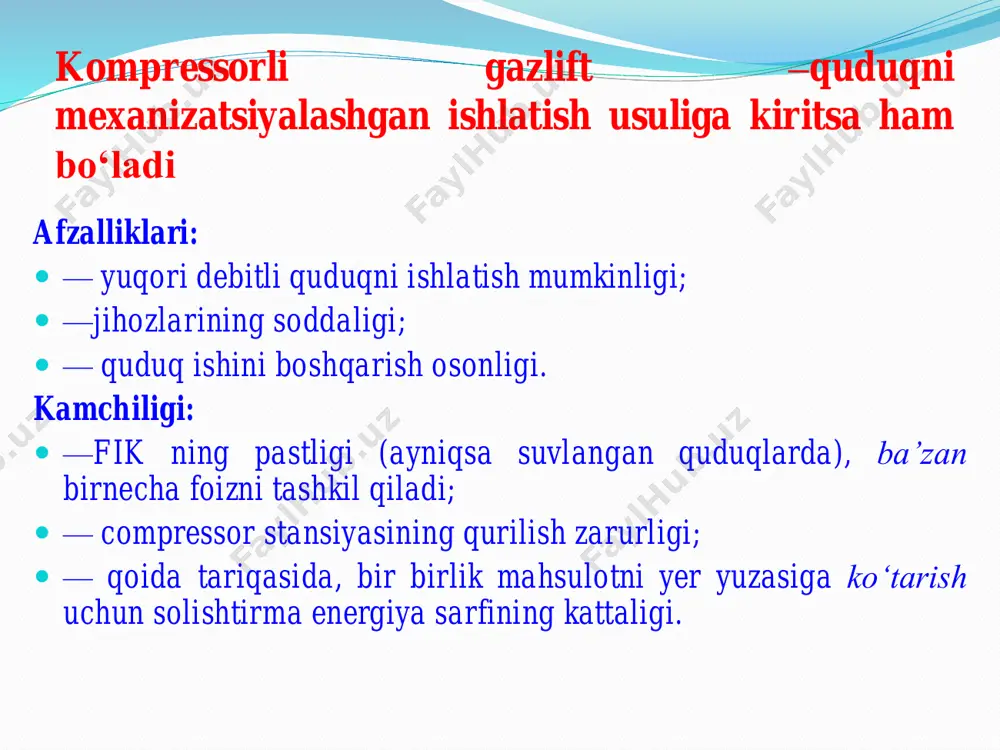

презентация powerpoint лекция №5 quduqni gazlift usulida ishlatish uchun uskunalar quduqni gazlift usulida ishlatish gazlift qudug’i tasnifi gaz aralashma 5.1. quduqni gazlift usulida ishlatish. gazlift –siqilgan gaz energiysi ta’sirida suyuqlikni quduqdan yer yuzasiga ko‘tarish usuli. neft va qatlam suvini qazib olish uchun foydalaniladi. ishchi agent- compressor yordamida siqilgan gaz (kompressorli gazlift), shu bilan birgalikda gazning tabiiy bosimi bilan (kompressorsiz gazlift). shu quduq bilan ochilgan mahsuldor qatlam gazidan foydalanish munkin (quduq ichi kompressorsiz gazlift). gazliftning mohiyati gazlashgan suyuqlik yer yuzasiga ko’tarilishidadir. suyuqlikda gaz miqdorining ortish bilan gazsuyuqlik aralashmasining zichligi pasayadi. mahsulot oqimi gaz sarfiga bog‘liq bo‘ladi. kompressorli gazlift –quduqni mexanizatsiyalashgan ishlatish usuliga kiritsa ham bo‘ladi afzalliklari:  — yuqori debitli quduqni ishlatish mumkinligi;  —jihozlarining soddaligi;  — quduq ishini boshqarish osonligi. kamchiligi:  —fik ning pastligi (ayniqsa suvlangan quduqlarda), ba’zan birnecha foizni tashkil qiladi;  — compressor stansiyasining qurilish zarurligi;  — qoida tariqasida, bir birlik mahsulotni yer yuzasiga ko‘tarish …

2 / 17

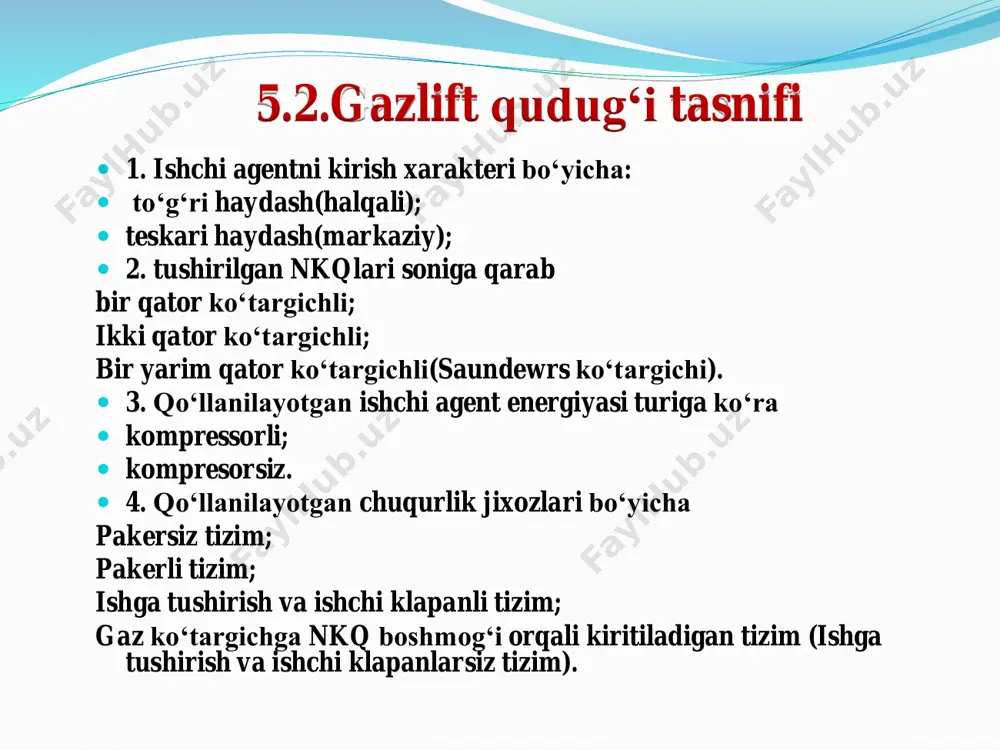

energiyasi turiga ko‘ra  kompressorli;  kompresorsiz.  4. qo‘llanilayotgan chuqurlik jixozlari bo‘yicha pakersiz tizim; pakerli tizim; ishga tushirish va ishchi klapanli tizim; gaz ko‘targichga nkq boshmog‘i orqali kiritiladigan tizim (ishga tushirish va ishchi klapanlarsiz tizim).  а — bir qatorl ko‘targichli;  б — ikki qator ko‘targichli;  в — bir yarim qator ko‘targichli;  г — pakerli va aylanib o‘tadigan klapanli bir qator ko‘targichli;  д — yig‘uvchi kamerali ikki qator ko‘targichli;  е — ko‘targichda qo‘shimcha teskari klapanli yig‘uvchi kamerali ikki qator ko‘targichli;  ж — — pakerli va aylanib o‘tadigan klapanli bir qatorl ko‘targichli ;  1 — mustahkamlovchi tizma;  2 — ko‘targich;  3 -nkq;  4 — dumcha;  5 — aylanib o‘tadigan klapan;  6 — paker;  7 — teskari klapan(quduqni to‘xtatuvchi);  8 — yig‘uvchi kamera;  9 — ko‘targichdagi teskari klapan bir qator ko‘targich  narmol sharoitda quduqlarni ishlatishda …

3 / 17

malga oshirish qiyni bo‘lgan qudiq ishini ko‘targich diametrini o‘zgartirish orqali amalga oshirish mumkinligi. ikki qtorli ko ‘targich bunday tuzilishda quduqqa ikki qator quvur tushiriladi: tashqi qator — kata diametr (havo quvuri) va ichki— kichik diametrli ko‘targich.  ma’lum murakkablikdagi quduqlarni ishlatish uchun (qum hosil bo‘lishi mumkin);  agar quduq mahsuloti korrozion-faol komponentlardan tashkil topgan bo‘lsa;  haydaladigan gazning yetarli sifatda tayyorlangan bo‘lmasa (gazning namligi yuqori darajada bo’lgan va karroziyaga olib keluvchi komponentlar mavjudligida). bir yarim qatorli ko‘targich havo quvuri pastki qismi kichik diametrli quvurlar bilan jixozlanadi (dumcha); qumning yer yuzasiga chiqish uchun sharoit yaratiladi va quduq tubida qum tiqini hosil bo‘lishining oldi olinadi;  ikki qatorliga nisbatan metal sarfi kamroq; dumcha borligi sababli ko‘targichni chuquriroq tushirish imkoni yo‘qligi; pakerli va aylanib o‘tadigan klapanli bir qator ko‘targichli asoratsiz quduqlarni davriy ishlatish uchun mo‘ljallangan. ishlash prinsipi quduq tomonidagi teskari klapan 7 ostidagi bosim ko‘taruvchining 2 tomonidagi teskari klapan 7 ustidagi bosimdan kattaroq …

4 / 17

klassik ikki qatorli ko‘targichdan pastki qismida yig’uvchi kamarea 8 borligi bilan farq qiladi, uning pastki qismiga dumcha 4 mahkamlangan bo‘ladi.  yig‘uvchi kameraning duncha qistirilgan joyiga teskari klapan 7 joylashtirilgan bo‘ladi.  quvurlar oralig’i va (2 va 3 tizmalar oralig‘i) ko‘targich 2 oralig‘ida haydaladigan gaz bosimi bo‘lmasa, klapan 7 ochiladi va suyuqlik qatlamdan yig‘uvchi kameraga kiradi va ko‘targich va quvurlar oralig‘iga ko‘tariladi.  suyuqlik sathi hisoblangan qiymatga ko‘tarilgandan so‘ng, quduq ustida joylashgan avtomatik gaz taminlovchi belgilangan dasturga muofiq yoqiladi va siqilgan gaz halqaga uzatiladi.  teskari klapan 7 yopiladi, yig‘ilayotgan suyuqlik hajmi kirishi to’xtaydi.  boshmogi orqali ko‘targichga kirayotgan gaz yig‘ilgan suyuqlikni yer yuzasiga chiqarib tashlaydi, gaz bosimi tushadi, va avtomat gaz uzatishni to‘xtatadi.  teskari klapan 7 va sikl takrorlanadi. • а-suyuqlik to’planishi • б-chiqarib tashlash • aylanib o’tuvchi kamerali gazlift ko‘targich boshmog’igacha suyuqli ustinini siquvchi haydaladigan gazning maksimal bosimi –ishga tushirish bosimi deb ataladi рish.tush.  gazlift quduqg’ining …

5 / 17
