1 / 42

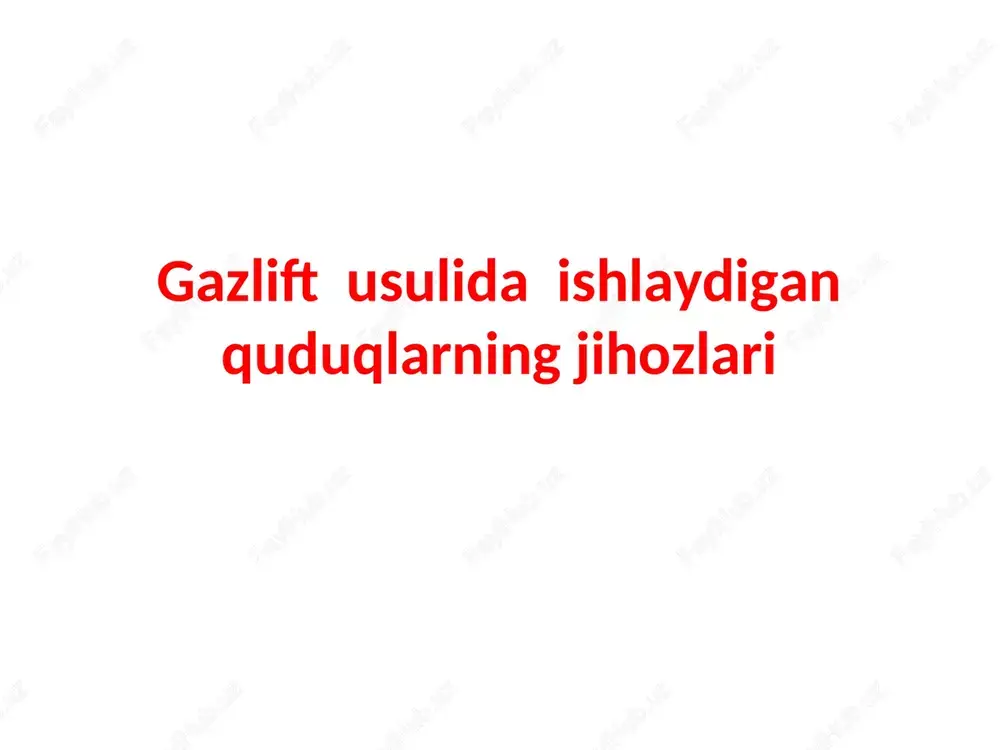

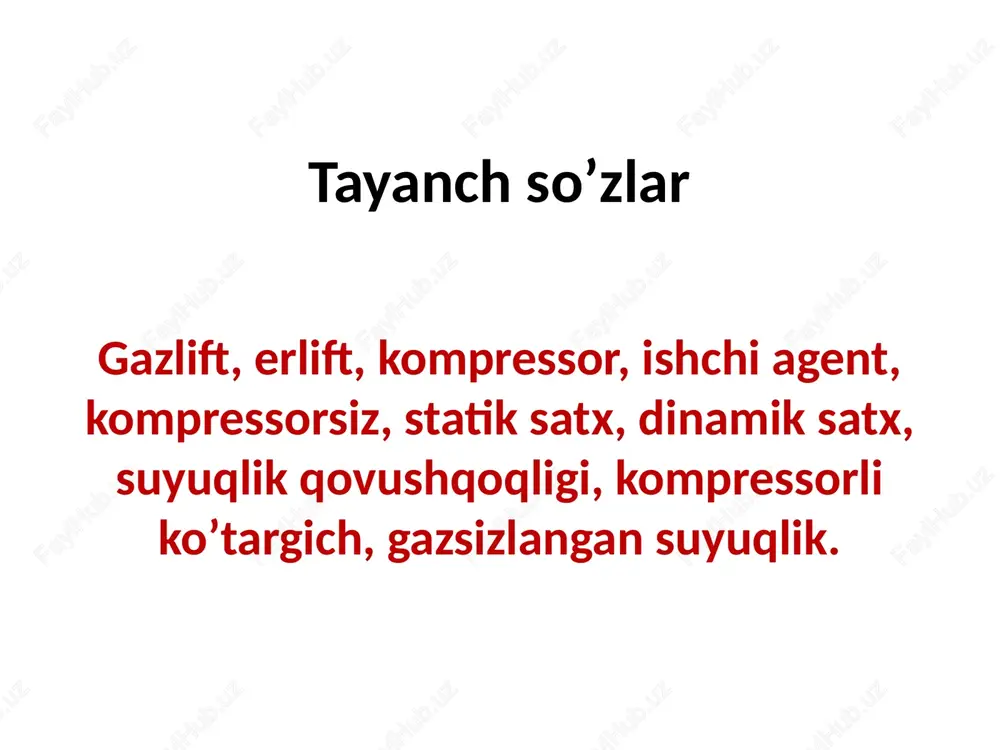

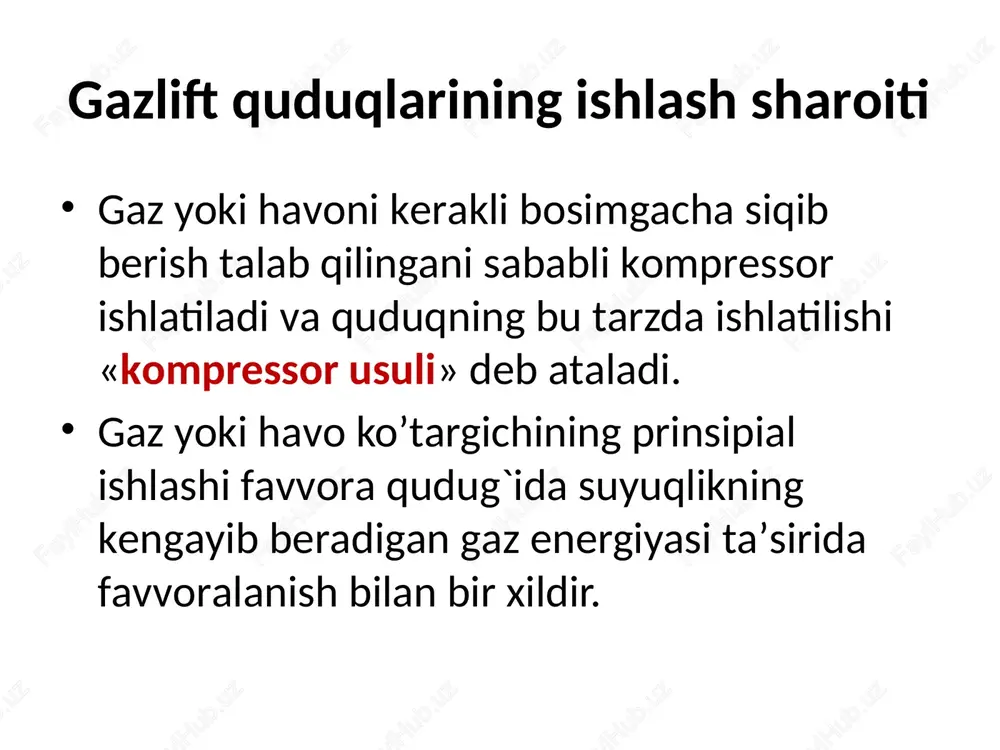

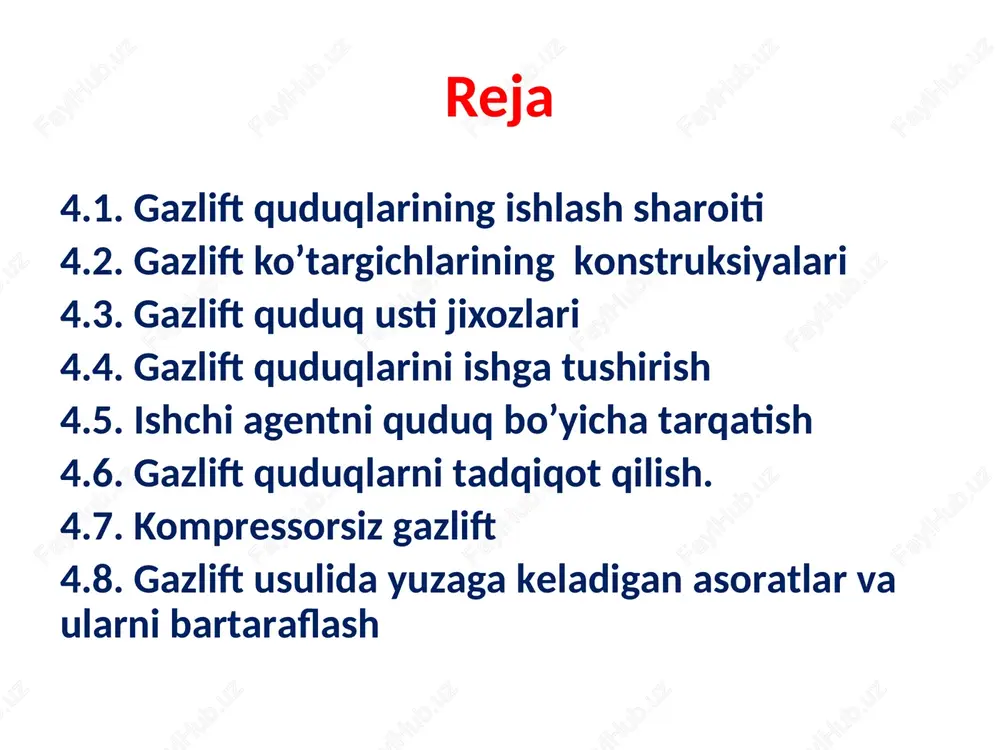

gazlift usulida ishlaydigan quduqlarning jihozlari gazlift usulida ishlaydigan quduqlarning jihozlari reja 4.1. gazlift quduqlarining ishlash sharoiti 4.2. gazlift ko’targichlarining konstruksiyalari 4.3. gazlift quduq usti jixozlari 4.4. gazlift quduqlarini ishga tushirish 4.5. ishchi agentni quduq bo’yicha tarqatish 4.6. gazlift quduqlarni tadqiqot qilish. 4.7. kompressorsiz gazlift 4.8. gazlift usulida yuzaga keladigan asoratlar va ularni bartaraflash tayanch so’zlar gazlift, erlift, kompressor, ishchi agent, kompressorsiz, statik satx, dinamik satx, suyuqlik qovushqoqligi, kompressorli ko’targich, gazsizlangan suyuqlik. gazlift quduqlarining ishlash sharoiti gaz yoki havoni kerakli bosimgacha siqib berish talab qilingani sababli kompressor ishlatiladi va quduqning bu tarzda ishlatilishi «kompressor usuli» deb ataladi. gaz yoki havo ko’targichining prinsipial ishlashi favvora qudug`ida suyuqlikning kengayib beradigan gaz energiyasi ta’sirida favvoralanish bilan bir xildir. ishchi agenti sifatida gaz ishlatilsa bu ko’targich «gazlift», havo ishlatilganda esa «erlift» deb ataladi. ayrim hollarda ko’targichning ishini ta’minlash uchun yuqori bosimli uyumning gazi ishlatilsa, kompressorga zarurat tug`ilmaydi va bu holat «kompressorsiz gazlift» deb ataladi. kompressor …

2 / 42

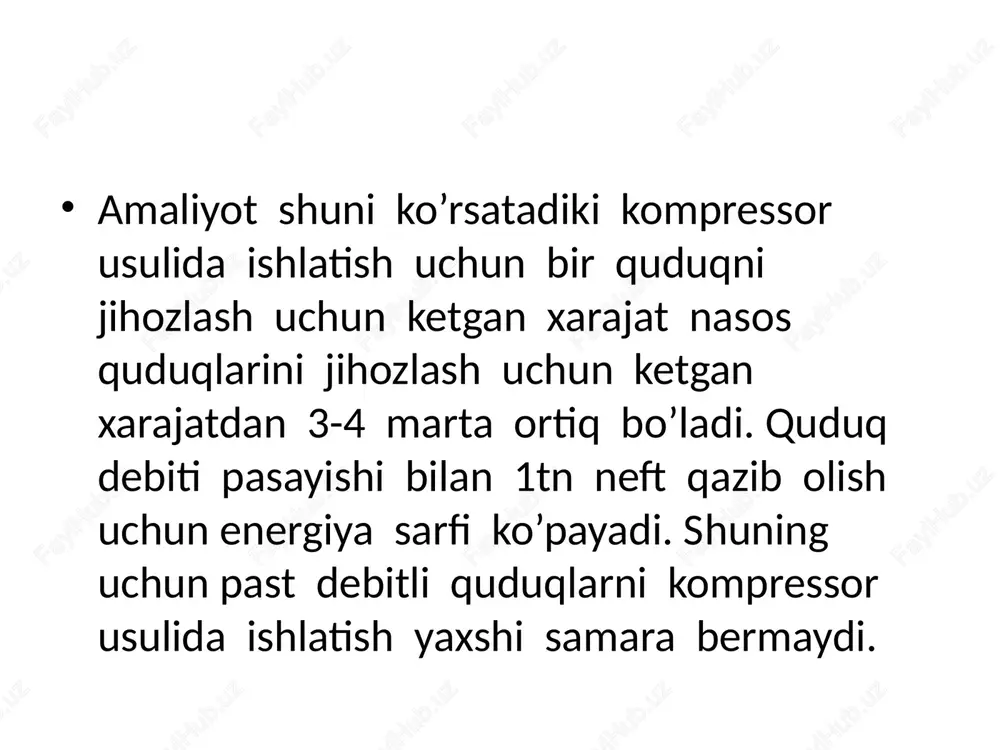

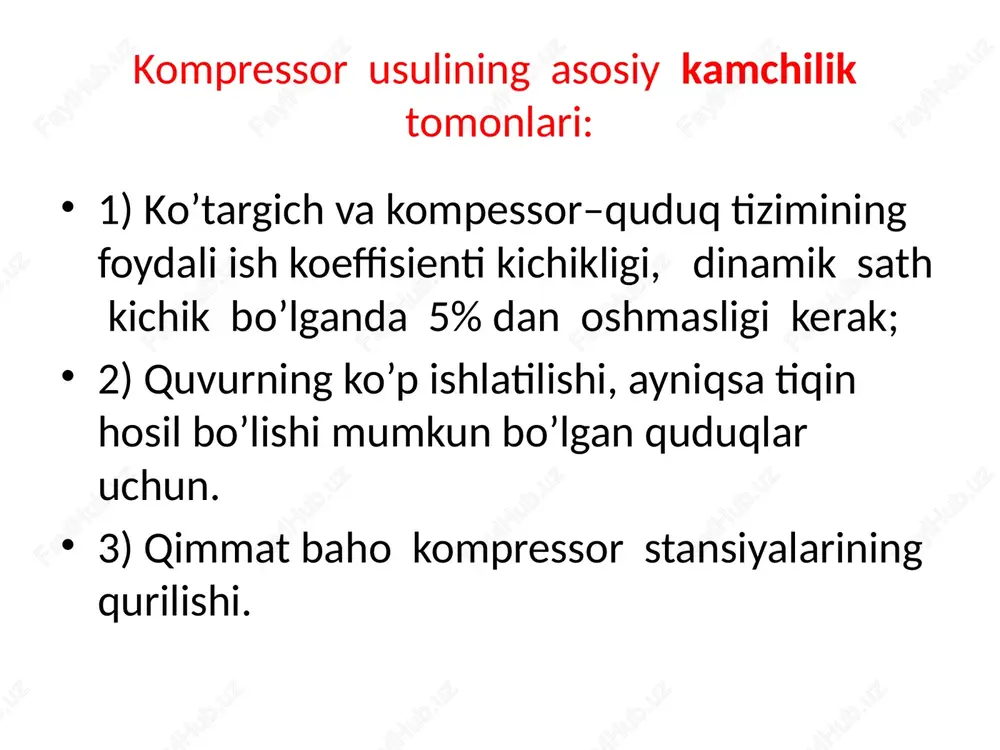

qlar uchun. 3) qimmat baho kompressor stansiyalarining qurilishi. amaliyot shuni ko’rsatadiki kompressor usulida ishlatish uchun bir quduqni jihozlash uchun ketgan xarajat nasos quduqlarini jihozlash uchun ketgan xarajatdan 3-4 marta ortiq bo’ladi. quduq debiti pasayishi bilan 1tn neft qazib olish uchun energiya sarfi ko’payadi. shuning uchun past debitli quduqlarni kompressor usulida ishlatish yaxshi samara bermaydi. ko’p sonli mualliflarning kompressor ko’targichlarining hisobi va nazariyasi ustida ishlashi yaxshi natija bermadi. bu yo’nalishda ulug’ ishlardan v.s.melikovning o’tkazgan eksprementlari, a.p.krilovning empirik hisoblari, v.g bagdasarovning ergazlift nazariyasi hisobi va amaliyoti bo’yicha olib borgan ishlarini hisoblash mumkin. tekshirishlar natijasida gaz ko’targichlarini hisoblash uchun aniq formula topilmagan bo’lsada rasional ko’targichlarni loyihalashda foydalanish uchun bir qator prinsipial ko’rsatmalar o’rnatilgan. bu ko’rsatmalar bilan keyingi slaydda tanishishingiz mumkin 1)suyuqlikni ko’tarish uchun ishchi agent miqdorini to’g’ri tanlash xar-bir quduq uchun debitning ishchi agent miqdoriga bog’liqlik egri chizig’ini hosil qilib tajriba usulida aniqlash. 2) taxmin qilingan quduq debitiga qarab ko’taruvchi quvir diametiri tanlanadi. …

3 / 42

amlovchi quvur va nasos-kompressor quvurlari oralig`iga (halqaga) kompressor yordamida ishchi agenti haydalsa, quvur ortki qismida sath pasayib, nasos-kompressor quvurida esa ko’tariladi. shu tarzda quvur ortki qismida sath nkq boshmogigacha pasayadi va haydaladigan havo yoki gaz boshmoq orqali nkq ga o’tib suyuqlikda eriy boshlaydi. gaz yoki havoning muntazam berilib turilishi natijasida aralashma zichligi pasaya boradi va bu aralashma yer yuzasigacha ko’tarilib, quduqdan oqa boshlaydi. suyuqlik sathi nafaqat haydalayotgan gaz evaziga balki suyuqlikka tushurilgan quvurlar diametriga bog’liq. agar quvurlar suyuqlik tubigacha tushurilgan bo’lsa haydalayotgan gaz orasidan chiqib suyuqlik esa quvur devorlari orqali pastga harakatlanadi. suyuqlikning ko’tarilish balandligi quvur ko’targichlarning diametriga keskin bog’liq . kichik diametrli quvurlarda suyuqlik sathi baland bo’ladi, katta diametirli quvurlarga nisbatan.yana suyuqlikning ko’tarilishiga uning qovushqoqligiga bog’liq. misol neftning qovushqoqligi suvga nisbatan baland shuning uchun xam u suvdan balandda . lekin gaz neft orqali chiqishi muammo shuning uchun ham u neftni yuqoriga siqib chiqaradi. ko’tarilish balandligi haydalayotgan havo miqdoriga bog’liq …

4 / 42

gich; v) xalqa tizimli ikki qator ko’targich; g) xalqa tizimli ikki qatorli pog’anali ko’targich (biryarim qatorli); d) g.a.babalyan tuzilishli ko’targich;e-markaziy tizimli bir qator ko’targich. kompressor ko’targichni hisoblashda quyidagi o’zgaruvchan qiymatlar aniqlanadi: - cho’kish chuqurligi, suyuqlikning ko’tarilish sathi, cho’kish foizi, ko’targich quvurlari diametri; - haydaladigan ishchi agenti hajmi, ko’tariladigan suyuqlik miqdori. 4.3. gazlift quduq usti jixozlari kompressor qudug’i usti armaturasi o’rnatilib, u quduqka tushirilgan quvurlar tizmasini ko’tarish, quvurlar oralg’igini zichlash, quduq mahsulotini chiqish chizig’iga yo’llash va siqilgan gaz yoki havoni quduqqa yo’naltirish uchun xizmat qiladi. quduq tavsifiga qarab xar-xil turdagi armaturalardan foydalaniladi. agar quduq bosimi ishlatish vaktida uncha katta bo’lmasa, bir yoki ikki chiqishli yengil turdagi armaturadan foydalaniladi. quduqni ishga tushirish va ishlatish jarayonlarini bajarish uchun, ishlatish vaktida uchraydigan murakkabliklarni bartaraf etish, quduq usti jihozlari chiqishi va gaz haydash chiziqlari bilan ta’minlangan bo’ladi. eng sodda kompressor qudug’i usti jihozi rasmda keltirilgan. 4.3-rasm. kompressor qudug’i usti jixozlanish tarxi kompressorli quduqlarning og’zini jihozlash …

5 / 42

$g boshmog`igacha pasayganida, ko’targichdagi suyuqlik sathi yuqori qiymatga ega bo’ladi. ishchi agentining bosimi bu paytda maksimal qiymatga ega bo’lib, bu bosim «ishga tushirish bosimi» deb ataladi. bu bosimda ishchi agenti ko’targich quvurlarga o’tib undagi suyuqlik sathini ko’taradi va bu suyuqlikni qisman gazlantiradi. natijada quduqdan suyuqlik keskin otiladi. bundan so’ng, sath pasayib, quvurlarning cho’kishi kamayadi, ko’targich quvurlarining boshmog`ida bosim qatlam bosimiga nisbatan pasayadi, otiladigan suyuqlik miqdori ham pasayadi. kompressor qudug’i ishchi bosimining o’zgarishi bir qatorli halqali sistemadagi ko’targich uchun pishchi = h*g \ 10 * d2 \ d2-d2; bir qatorli markaziy sistemadagi ko’targich uchun pishchi = h*g \ 10 * d2 \ d2; maksimal ishga tushirish bosimi pishchi max = l * r * g; minimal ishga tushirish bosimi pish min = h * r * g; bu yerda: h - ishchi agenti haydalishi natijasida ko’targich quvurlarda sath ko’tarilishi; g - quduqdagi suyuqlik aralashmasining o’rtacha solishtirma og`irligi; d - mustahkamlovchi quvur …$

6 / 42

, quduqni tez ishga tushirish imkoniyati tug`iladi. 2. ko’targich quvurlarini uzaytirish usuli. bu usulni mahsuldorlik koeffisienti past bo’lgan quduqlarda qo’llash tavsiya etiladi. 3. markaziy sistemadan halqali sistemaga o’tish. bu usulni qo’llashda dastavval ko’targich quvurlar orqali ishchi agentini haydab halqa qismidan suyuqlik aralashmasi olinadi. quduqdan bir qism suyuqlik olingandan so’ng ko’targich markaziy sistemadan halqali sistemaga o’tkaziladi, ya’ni halqa qismiga ishchi agenti haydalib ko’targich quvurlar orqali suyuqlik aralashmasi olinadi. 4. ko’targich quvurlarni ma’lum joylarda teshib qo’yish. ma’lumki, ishchi agentini haydash jarayonida bu agent ko’targich quvurlarning boshmog`iga etmaguncha undagi suyuqlik gazlashmaydi. agar ko’targich quvurning boshmogidan yuqoriroq bir yoki bir necha joyida maxsus teshiklar qoldirilsa, halqa qismida suyuqlik sathi kamaygani sari bu teshiklar orqali ishchi agenti ko’targich quvurlarga o’tib suyuqlikni tez gazlashtira boshlaydi va quduqni ishga tushirish tezlashib, ishchi bosimini pasaytirish imkoniyati paydo bo’ladi. lekin quduq muntazam ishlay boshlagandan so’ng, maxsus teshiklar orqali ko’targichga o’tadigan ishchi agentining sarflanishini tejash maqsadida teshiklar o’rnatilgan joylarda maxsus …

7 / 42

azlift quduqlarni tadqiqot qilish. gazlift quduqlarni tekshirish odatda quduqdan namuna olib o’rganiladi . tadqiqot maqsadi: 1) neft va suv debiti quduq tubi basimiga bog’liq (depressiya) mahsulot bera oluvchanlik koeffetsienti . 2) ishchi agentning sarfiga qarab va anashu bilan gazlift rejimida ishlashning optimal qiymatini topish . gazlift quduqlarini tehnik tadqiqot qilish chuqurlik manometrlari yordamida va olingan ma’lumotlarni tekshirish bilan . favvora ostida ishlayotgan quduqlarni tekshirishda shuni ta’kidlash kerakki chuqurlik manometrlari yordamida quduqni tadqiqot qilishni har doim ham amalgam oshirib bo’lmaydi ya’ni quyidagi sharoitlarda buni ko’rishimiz mumkin: 1) kompressor quvurlarda gazneft aralashmasining tezligi baland bo’lganda u holda chuqurlik manometri tushirib bo’lmaydi; 2) chuqurlik manometri quvur ko’targichning bashmog’idan pastda tushirish kerak bo’lganda bu holda manometr siqilishi mumkin . ishchi agent sarfiga qarab quduq debiti va gaz sarfidan keltirib chiqilgan egri chiziq grafigi 4.7. kompressorsiz gazlift kompressorsiz gazlift usulidagi qurilmalar kompressorli gazlift qurilmasidan tubdan farq qiladi unda kompressor stantsiyasi bo’lmaydi ya’ni tabiiy gaz yetkazish …

8 / 42

uzatiladi . 5) keyin gazlift shleyflarda . 6) ishlatilayotgan neft quduqi . 7) quduqdan gazneft aralashmasi senparator orqali o’tadi . 8) suyuq gaz separatorlardan yomkistga kelib tushadi . 4.8. gazlift usulida yuzaga keladigan asoratlar va ularni bartaraflash gazlif usulida ishlayotgan quduqlar bir necha omillar ta’sirida ekspluatatsiya buziladi yani: 1) quvur ko’targichlar tubida va halqali qismda qum tiqinlarning hosil bo’lishi 2) tashlama quvurlarda va quvur ko’targilarda yerda tuz va parafin yotqiziqlarining hosil bo’lishi 3) bir qatorli va ikki qatorli ko’targachlarning halqali qismida salniklarning hosilbo’lishi (tuz tiqini). 4) tashlama quvurlarning qisilishi . 5) neft emulsiyalarni hosil bo’lishi qum tiqiniga qarshi choralar: quduqlarni ishlatish davrida suyuqlik bilan birgalikda quvurga qum ham kiradi . qumni tepaga ob chiqishni omalga oshirib bo’lmasa qum kirgan sayin quvur tubiga tinaveradi natijada qum tiqini hosil bo’ladi bu tiqin filtrni yopadi va suyuqlik va suyuqlik harakati to’htaydi . ayrim hollarda qum tiqinlari quvur ko’targichlarda (ikki qatorli) bo’ladi va halqali …

9 / 42

ni gazlift usulida siqib chiqarishdaquvur devorlariga parafin yopishib qoladi buni bartaraflash mexanik skripkalar bilin amalga oshiriladi quduqlarda kanatlar yordamida tushiriladi issiq bug’ bilan isitish kerak bo’ladi va xokazolar quduqlarni bu usulda ishlatishda uchuvchi skribkalarni ham qo’llash mumkin skripkalar diametri quvur diametridan tanlanadi chunki skripka quvurlardan bemalol o’tishi kerak agar parafin yotqiziqlari katta bo’lsa skrepkani kichik diametrdan tozalash ishlari olib boriladi buni qo’llash uchun quvurni ostida va ustida amartizatorlar qo’yiladi . quvur ko’targichlarda turli parafinlar k va mg tuzlarini hosil bo’lishini oldini olish uchun , tashlama quvurlarda turli kimyoviy reagentlar haydaladi . metal qirindilardan tashkil topgan salniklarni bartaraflash: quduqlarni erlift usulida ishlatishda siqilgan havo quduqga uzoqroq dan keladi havoning quvurlar orqali harakati karrozion muxit hosil kilib keladi qachonki havoda namlik ko’p bo’lsa karroziya 70-80 % namlikda hosil bo’ladi karroziyaga bosim ham o’z ta’sirini ko’rsatadi . azorbayjonda ishchi agent sifatida havo ishlatilsa u o’zi bilan birgalikda izvesnyak changini ham olib keladi bu …

10 / 42

ab   (4). quduq og’zidan to dinamik sathgacha yoki suyuqlik ko’tarilish balandligiga (h 0 ) teng . /docprops/thumbnail.jpeg
