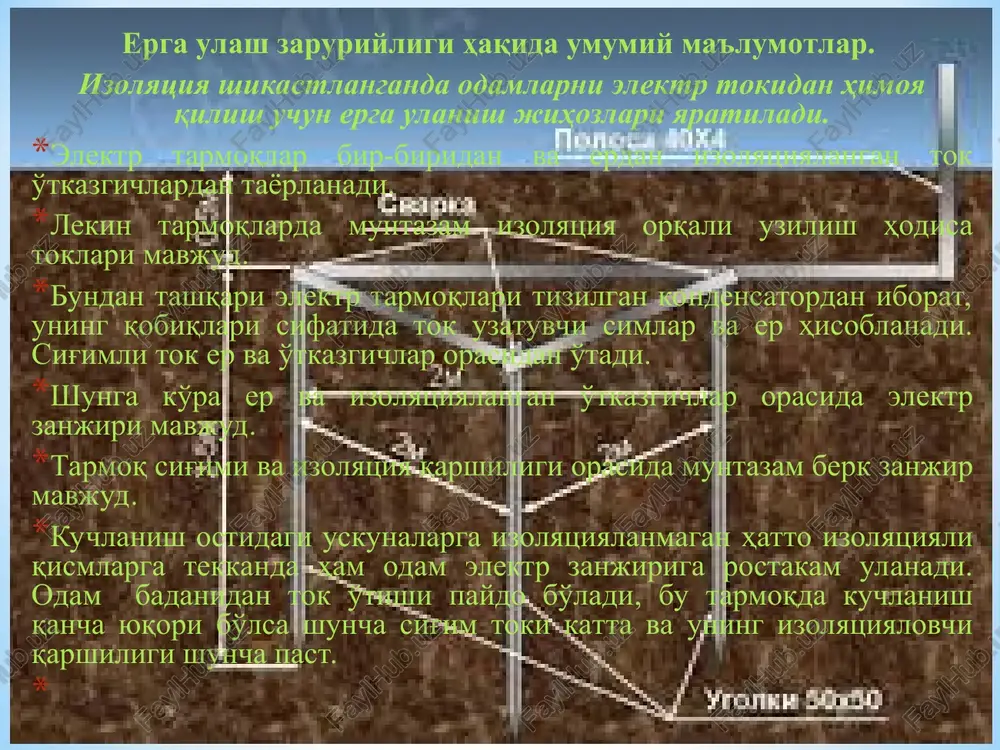

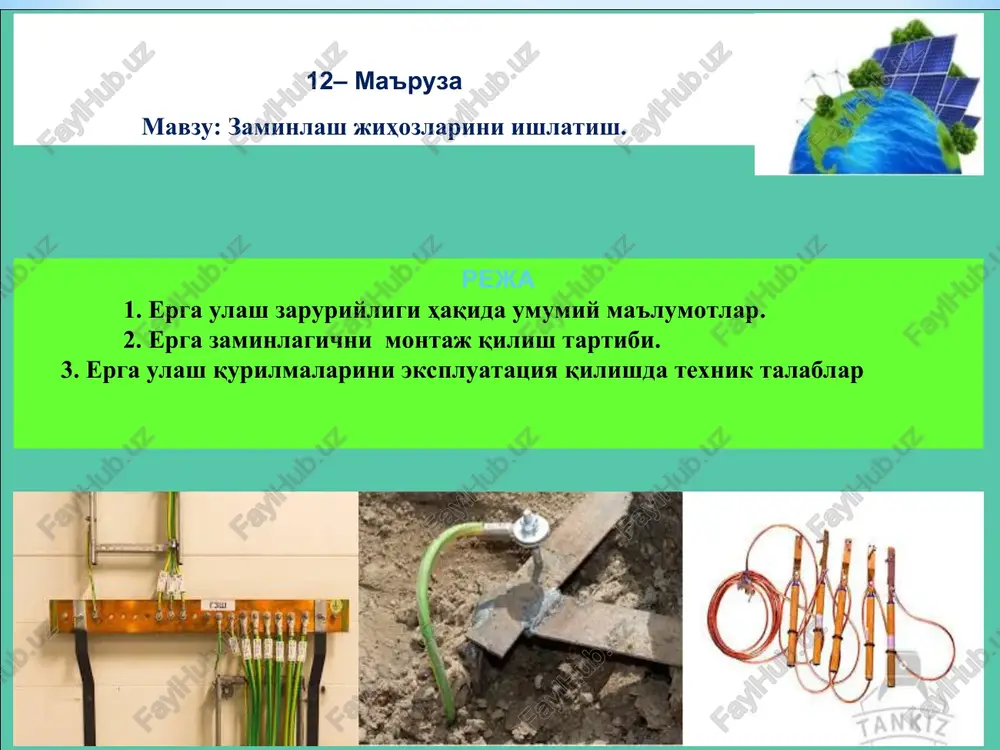

powerpoint presentation 12– ma'ruza mavzu: zaminlash jihozlarini ishlatish. reja 1. erga ulash zaruriyligi haqida umumiy ma'lumotlar. 2. erga zaminlagichni montaj qilish tartibi. 3. erga ulash qurilmalarini ekspluatatsiya qilishda texnik talablar * erga ulash zaruriyligi haqida umumiy ma'lumotlar. izolyatsiya shikastlanganda odamlarni elektr tokidan himoya qilish uchun erga ulanish jihozlari yaratiladi. elektr tarmoqlar bir-biridan va erdan izolyatsiyalangan tok o'tkazgichlardan tayorlanadi. lekin tarmoqlarda muntazam izolyatsiya orqali uzilish hodisa toklari mavjud. bundan tashqari elektr tarmoqlari tizilgan kondensatordan iborat, uning qobiqlari sifatida tok uzatuvchi simlar va er hisoblanadi. sig'imli tok er va o'tkazgichlar orasidan o'tadi. shunga ko'ra er va izolyatsiyalangan o'tkazgichlar orasida elektr zanjiri mavjud. tarmoq sig'imi va izolyatsiya qarshiligi orasida muntazam berk zanjir mavjud. kuchlanish ostidagi uskunalarga izolyatsiyalanmagan hatto izolyatsiyali qismlarga tekkanda ham odam elektr zanjiriga rostakam ulanadi. odam badanidan tok o'tishi paydo bo'ladi, bu tarmoqda kuchlanish qancha yuqori bo'lsa shuncha sig'im toki katta va uning izolyatsiyalovchi qarshiligi shuncha past. izolyatsiya shikastlanishi odamlarga yuqori …

2 / 11

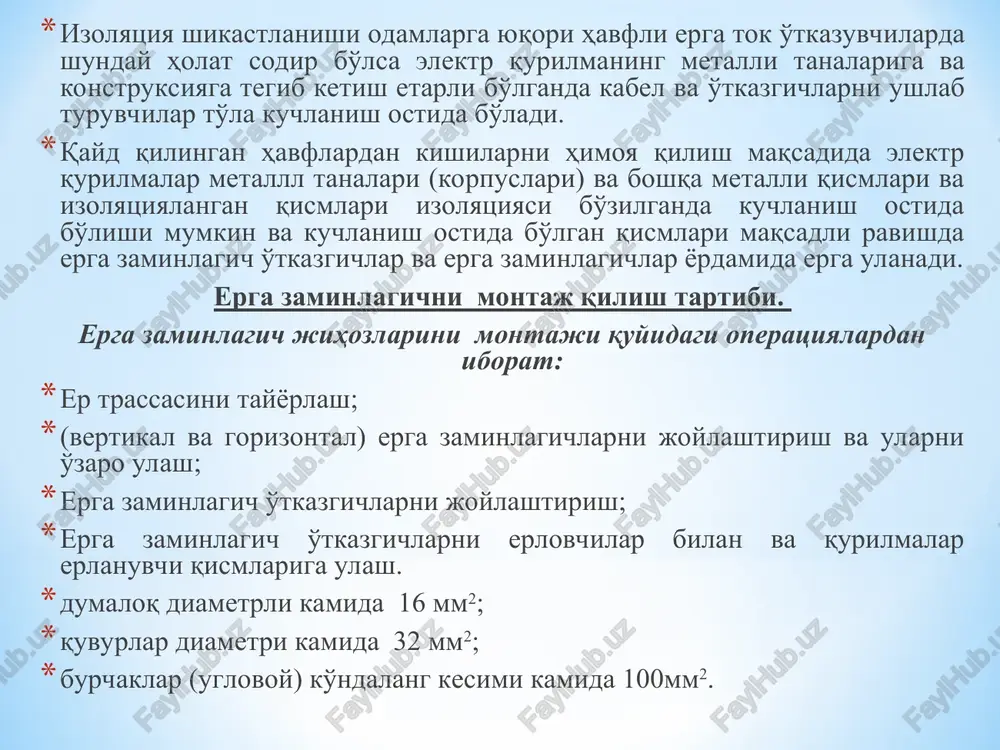

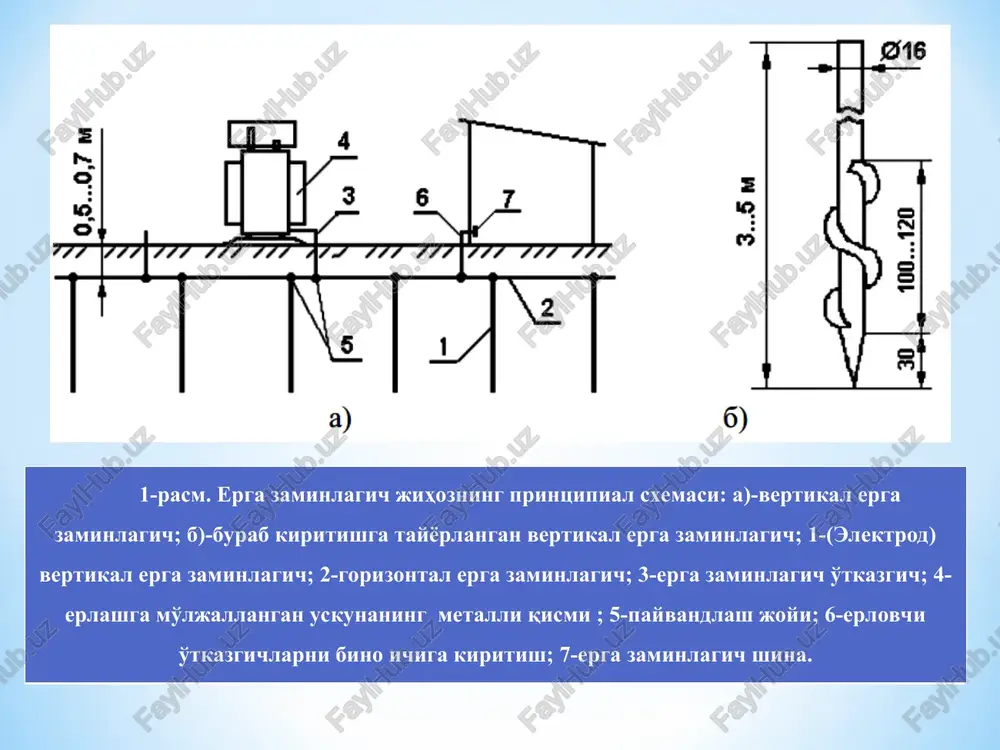

al) erga zaminlagichlarni joylashtirish va ularni o'zaro ulash; erga zaminlagich o'tkazgichlarni joylashtirish; erga zaminlagich o'tkazgichlarni erlovchilar bilan va qurilmalar erlanuvchi qismlariga ulash. dumaloq diametrli kamida 16 mm2; quvurlar diametri kamida 32 mm2; burchaklar (uglovoy) ko'ndalang kesimi kamida 100mm2. 1-rasm. erga zaminlagich jihozning printsipial sxemasi: a)-vertikal erga zaminlagich; b)-burab kiritishga tayyorlangan vertikal erga zaminlagich; 1-(elektrod) vertikal erga zaminlagich; 2-gorizontal erga zaminlagich; 3-erga zaminlagich o'tkazgich; 4-erlashga mo'ljallangan uskunaning metalli qismi ; 5-payvandlash joyi; 6-erlovchi o'tkazgichlarni bino ichiga kiritish; 7-erga zaminlagich shina. elektrodlarni erga kiritish zarbli yoki burash usullarida bajariladi. burab kiritishda elektr kiritgich qo'llaniladi-reduktorli drel aylanish tezligini 100 ob/min dan pasaytiradigan va elektrodni kiritishda aylanish momentini oshiradiganlari qo'llaniladi. elektrodlarning pastki uchiga buralish shakli beriladi (1,b –rasm ). elektrodlarning yuqori qismi erga kiritilib bo'lgach elektrodlar uchlari kallagi 150-200 mm transheya tubidan chiqishlari, o'zaro gorizontal erga zaminlagichlar bilan ulanadi. gorizontal erga zaminlagichlar sifatida yassi odatda 100 mm2 po'lat tasmalar yoki 10 mm diametrli po'lat …

3 / 11

bajariladi. bu shina tashqi erlash yopiq zanjirning kamida har xil ikki eriga erga zaminlagich o'tkazgichlar bilan ulangan bo'lishi kerak. erga zaminlagich shina bevosita bino va qurilish devoriga dubellarda va qurilish – montaj pistoletlar yordamida er sathidan 0.4-0.6 m da har 1.5 m da mahkamlash bajariladi. ayrim erga zaminlagich tasmalarni erga zaminlagich tasmalar shinalarini ustma-ust payvandlashda bajariladi. ustma-ust uzunligi shinalarning ikkilangani enidan kam bo'lmasligi kerak. montaj tugatilgach yotq da ochiq yotqizilgan elementlari navbatma – navbat bo'ylama buyaladi yoki ko'ndalang tasmali sariq yoki yashil rangga buyaladi. erga ulash qurilmalarini ekspluatatsiya qilishda texnik talablar 1. erga ulanadigan va nol himoya simlarini erga ulagichlarga, erga ulovchi konturga va erga ulovchi konstruktsiyalarga ulash payvandlash orqali apparatlar, mashinalar va elektr uzatish havo tarmoqlari tayanchlari korpuslariga ulash esa payvandlash yoki mustahkam boltli birikmalar orqali bajarilishi shart va davlat standarti talablarini qoniqtirishi kerak. erga yoki nol simiga ulanishi kerak bo'lgan elektr qurilmani har bir qismi erga ulash yoki …

4 / 11

rning saqlagichlarini tekshirish; erga ulash qurilmasining qarshiligini o'lchash; faza - nol zanjirini tekshirish; tabiiy erga ulash ulashlarining mustahkamligini tekshirish; erga ko'milgan erga ulash qurilmasining elementlarini ko'rish uchun tuproqni ixtiyoriy tanlab ochib ko'rish; kuchlanishi 1000 v dan yuqori bo'lgan elektr uzatish tarmoqlari tayanchlari uchun tuproqning solishtirma qarshiligini o'lchash. 5. erga ulash qurilmasining tashqi ko'rigi tq, transformatorli podstantsiyalar va taqsimlovchi punktlar, shuningdek, tsex elektr uskunalari va boshqa elektr qurilmalarning ko'rikdan o'tkazish bilan birga o'tkaziladi. ko'rikdan o'tkazishlar, aniqlangan nosozliklar, qabul qilinagan choralar haqidagi tegishli yozuvlar erga ulash qurilmasining ko'rikdan o'tkazish jurnalida yoki tezkor jurnalda qayd etilishi kerak. 6. erga ulash qurilmalarining qarshiliklari qiymatini, tegish kuchlanishi amaldagi elektr uskunalarini sq va mga muvofiq bo'lishini ta'minlash maksadida eqtq talablari bilan aniqlangan darajada saqlab turish shart. 7. ekspluatatsiyadagi har bir erga ulash qurilmasi, qurilmaning sxemasi, asosiy texnik ma'lumotlari, uning holatini tekshirish ma'lumotlari, ushbu qurilma konstruktsiyasiga kiritilgan ta'mirlar va o'zgarishlar xarakteri haqida ma'lumotlar ko'rsatilgan pasportga ega bo'lishi …

5 / 11
