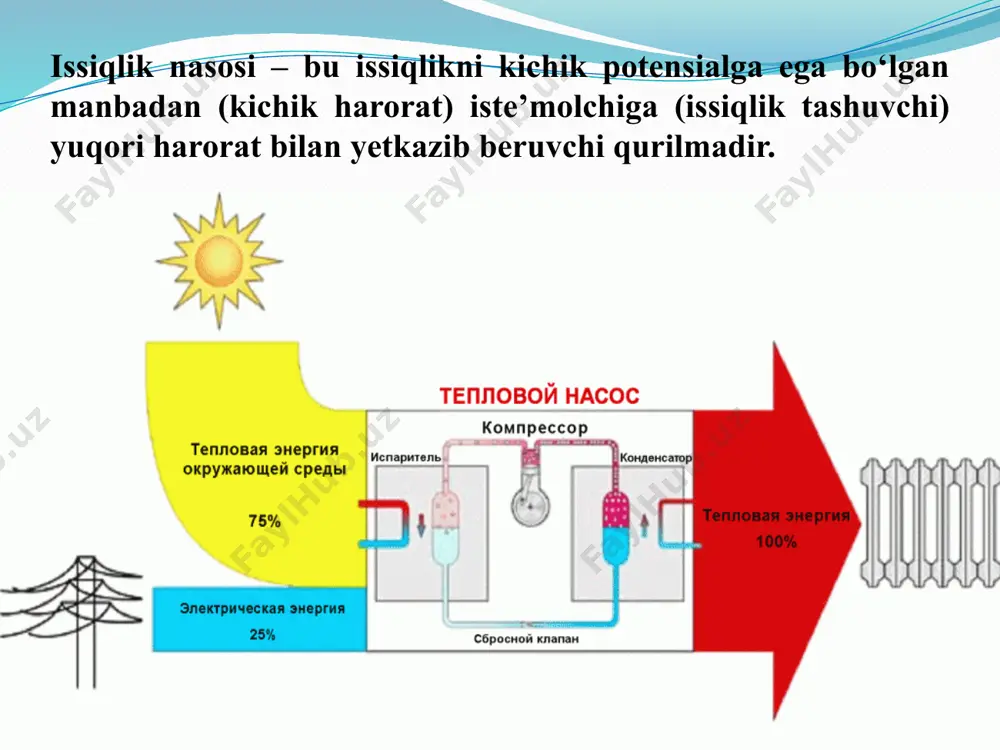

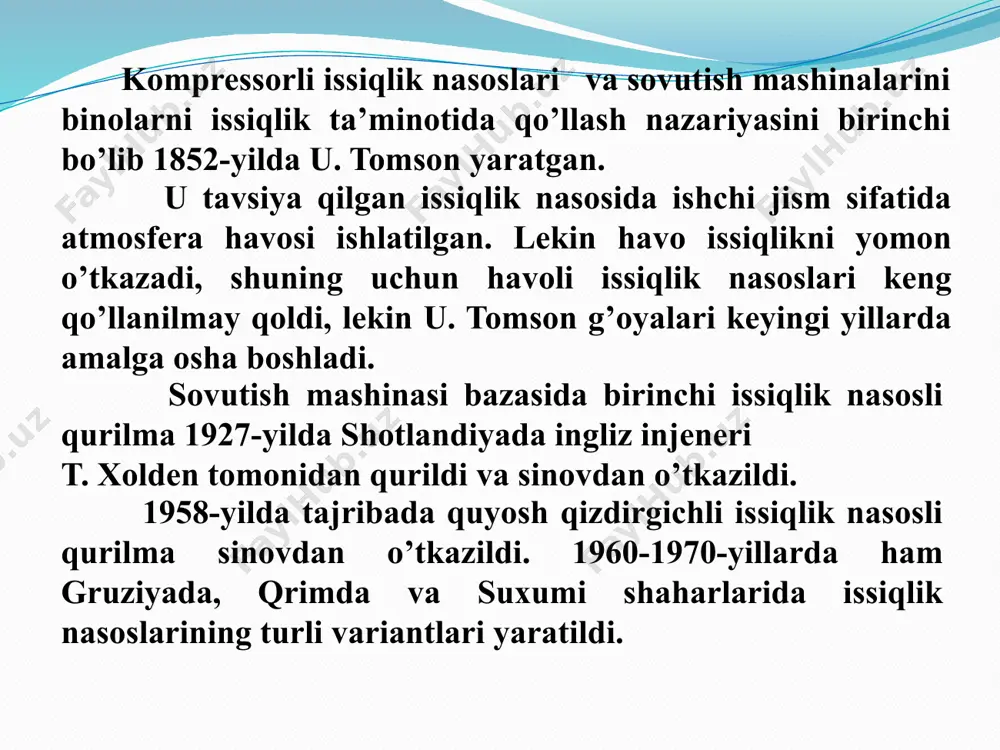

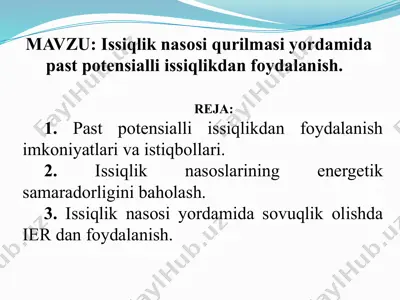

слайд 1 mavzu: issiqlik nasosi qurilmasi yordamida past potensialli issiqlikdan foydalanish. reja: 1. past potensialli issiqlikdan foydalanish imkoniyatlari va istiqbollari. 2. issiqlik nasoslarining energetik samaradorligini baholash. 3. issiqlik nasosi yordamida sovuqlik olishda ier dan foydalanish. issiqlik nasosi – bu issiqlikni kichik potensialga ega bo‘lgan manbadan (kichik harorat) iste’molchiga (issiqlik tashuvchi) yuqori harorat bilan yetkazib beruvchi qurilmadir. kompressorli issiqlik nasoslari va sovutish mashinalarini binolarni issiqlik ta’minotida qo’llash nazariyasini birinchi bo’lib 1852-yilda u. tomson yaratgan. u tavsiya qilgan issiqlik nasosida ishchi jism sifatida atmosfera havosi ishlatilgan. lekin havo issiqlikni yomon o’tkazadi, shuning uchun havoli issiqlik nasoslari keng qo’llanilmay qoldi, lekin u. tomson g’oyalari keyingi yillarda amalga osha boshladi. sovutish mashinasi bazasida birinchi issiqlik nasosli qurilma 1927-yilda shotlandiyada ingliz injeneri t. xolden tomonidan qurildi va sinovdan o’tkazildi. 1958-yilda tajribada quyosh qizdirgichli issiqlik nasosli qurilma sinovdan o’tkazildi. 1960-1970-yillarda ham gruziyada, qrimda va suxumi shaharlarida issiqlik nasoslarining turli variantlari yaratildi. fjgbif 3 иссиқлик насосларининг ишлаш …

2 / 27

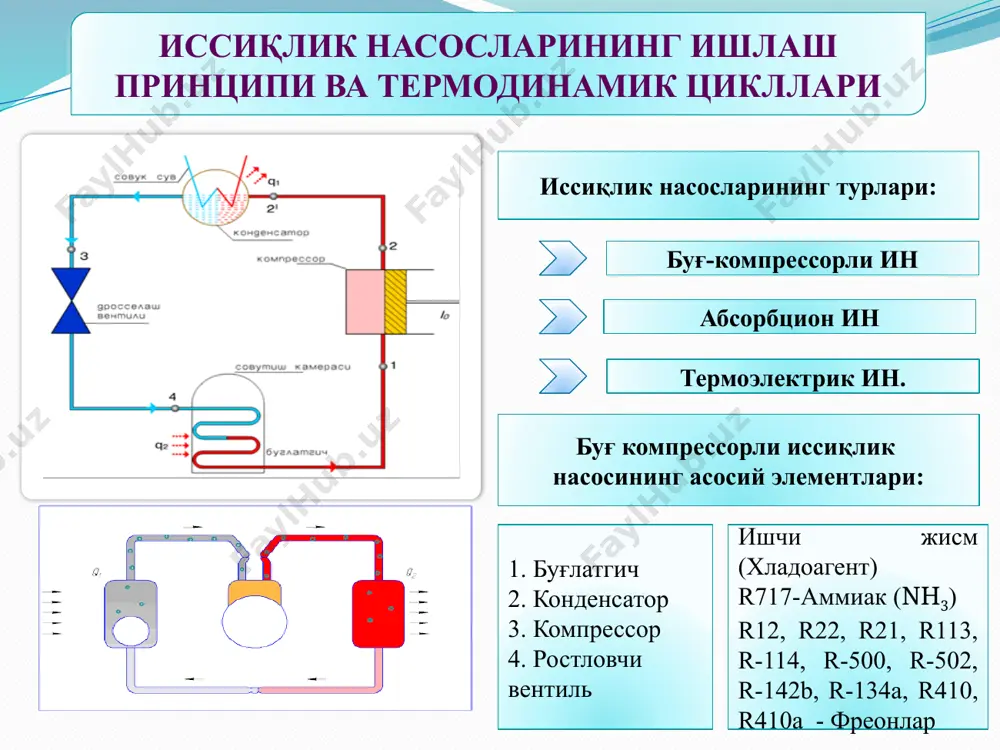

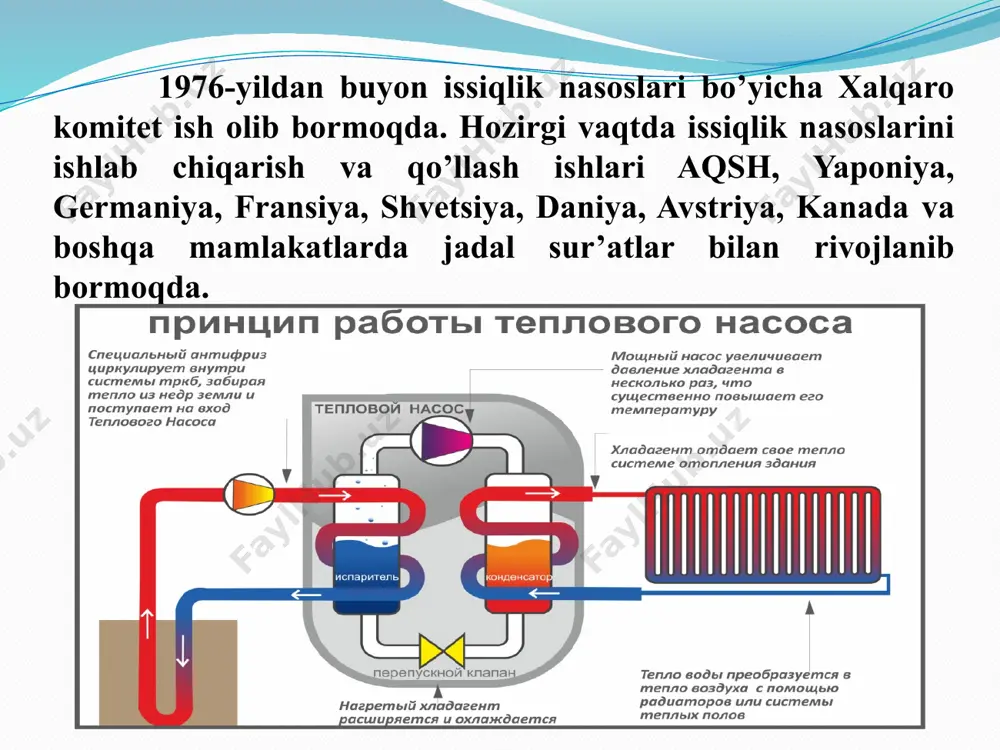

et ish olib bormoqda. hozirgi vaqtda issiqlik nasoslarini ishlab chiqarish va qo’llash ishlari aqsh, yaponiya, germaniya, fransiya, shvetsiya, daniya, |avstriya, kanadava boshqa mamlakatlarda jadal sur’atlar bilanrivojlanib bormoqda. issiqlik nasosi qurilmasi yordamida past haroratli manbadan olinayotgan issiqlikni bevosita tashqi ish sarflab juda yuqori haroratli iste'molchiga uzatish mumkin. issiqlik nasosining ishlash prinsipi sovitish qurilmasining ishlash prinsipidan farq qilmaydi. issiqlik nasosining prinsipial sxemasi 1-rasmda ko'rsatilgan. uning ishlash prinsipi quyidagicha. kompressor 1 da sovitish agentini siqish orqali harorati oshiriladi. 1-rasm. issiqlik nasosining prinsipial sxemasi. kondensator 2 da bug'simon ishchi jismning kondensasiyalanishi sodir bo'ladi. bunda ajralgan issiqlik q1 isitish tizimida sirkulyasiyalanayotgan suyuqlikka uzatiladi. drossel ventili 3 da ishchi jismning kondensati drossellanadi va uning bosimi va harorati pasayadi. bug'latgich 4 da sovitish agentining harorati solishtirma issiqlik miqdori q2 hisobiga ortadi. issiqlik nasosining ishlash prinsipi 6 issiqlik nasosli qurilmalari yashash xonalarini, jamoat binolarini va ishlab chiqarishning issiqlik ta'minoti uchun qo'llash mumkin. hozirgi kunda issiqlik nasoslarining asosan uchta …

3 / 27

i (issiqlik) kondensatorga ulanadi. 2-rasm. yopiq siklli bug' kompressorli issiqlik nasosi qurilmasi: a-prinsipial sxemasi, b- t-s koordinatalardagi sikli. issiqlik nasoslarining ishchi agentlarining atmosfera bosimidagi qaynash harorati past bo'lishi, kichik solishtirma hajmga ega bo'lishi, yuqori bug' hosil bo'lish issiqligiga, yuqori bosimlarda kondensasiyalanish harorati yuqori bo'lishi, zaharsiz bo'lishi, korrozion faol bo'lmasligi va arzon bo'lishi kerak. issiqlik nasosi qurilmalarida ishchi agent sifatida freon-11, freon-21, freon-113, freon-114, freon-142, suv va boshqa moddalar qo'llaniladi. hozirgi vaqtda ozonga xavfsiz freonlarlar ishlab chiqilgan va qo'llanilmoqda. bug'latgichga issiqlik bergich (issiqlik manbasi) quyidagilar bo'lishi mumkin: tashqi havo, tabiiy suv havzalaridagi suv va yer. agar issiqlik manbasi mahsulot, yarim mahsulot yoki sanoat ishlab chiqarish chiqindilari bo'lsa, u holda issiqlik nasosi qurilmasi ishlashining energetik samaradorligi tu.p>ta.m hisobiga nafaqat ortadi, balki tashlandiq issiqlik utilizasiyalanadi. bug' ejektorli issiqlik nasosining sikli. bug' ejektorli issiqlik nasosi qurilmasi faqatgina alohida sxema bo'yicha ishlaydi. ularda bug' ejektorlari qo'llaniladi, bug' ejektorlari ishlash prinsipi bo'yicha oqimli vakuum nasosga o'xshashdir. …

4 / 27

lanadi. oqimli issiqlik nasosi qurilmalarini tayyorlash oson va xizmat ko'rsatishda qulay, ixcham va arzon. bu qurilmaning asosiy kamchiligi qurilmaning fik kichik (taxminan 20...25%). oqimli issiqlik nasosi qurilmalari ifloslangan suyuqliklarning issiqligini, bug'latish qurilmalarining ikkilamchi bug'ini utilizasiyalash uchun qo'llaniladi. 4-rasm. bug' ejektorli issiqlik nasosining prinsipial sxemasi. e-bug' oqimli ejektor; bq-bug'latish qurilmasi; 1-yuqori parametrli ishchi bug'; 2-past haroratli bug'; 3-qizdiruvchi bug'; 4-o'rta parametrli ortiqcha bosim; 5-suyuq eritma; 6-konsentrasiyalangan eritma; 7-qizdiruvchi bug' kondensati. havoli issiqlik nasosi sikli. yuqorida ko'rib chiqilgan issiqlik nasoslarida ishchi agent sifatida turli moddalarning bug'laridan foydalaniladi. ammo ishchi agent sifatida havodan ham foydalanish mumkin. havoda ishlovchi issiqlik nasoslarining ikkita modifikasiyasi mavjud: musbat sikl va manfiy sikl. 5-rasm. musbat siklli havoli issiqlik nasosi: a-sxemasi; b-t-s koordinatadagi sikli. musbat siklda, sikl braytonda (5-rasm) havo kompressor yordamida 1 holatgacha so'riladi, u yerda havo siqiladi va harorat 2 holatgacha ortadi, keyin issiqlik almashinuvi qurilmasi iaq da 3 holatgacha soviydi, keyin turbinada (turbodetander) td 4 holatgacha …

5 / 27

si; b-t-s koordinatadagi sikli. manfiy siklning sxemasi 6-rasmda ko'rsatilgan. atmosfera havosi 1 (masalan t1=-100c haroratli) detander d ga kiritiladi. kengaygandan so'ng (1-2 jarayon) sovuq havo (masalan t1=-150c haroratli) qizdirgichga iaq uzatiladi, u yerda +60с haroratgacha qizdiriladi (2-3 jarayon), masalan oqava suv bilan. qizdirilgan havo 3 kompressor kom yordamida atmosfera bosimigacha siqiladi (3-4 jarayon), bunda havoning harorati isitish va shamollatish maqsadlari uchun zarur bo'lgan qiymatgacha, masalan t4=+180c haroratgacha ortadi. ushbu qurilmaning o'zgartirish koeffisienti: bu yerda: q – issiqlik nasosida olingan issiqlik; i4 va i1 – havoning issiqlik nasosiga kirishdagi va undan chiqishdagi entalpiyasi; nkom, nde, nnas – kompressor, detander va suvni uzatuvchi nasosning quvvati. manfiy siklning samaradorligi tashqi havo haroratini ortishi, shuningdek ikkilamchi energiya manbalarining haroratini ortishi bilan ortadi. ushbu sxemada nafaqat havoni qizdirish amalga oshiriladi, balki bu qurilma ventilyator fnuksiyasini ham bajaradi, unda bir vaqtning o'zida havo changdan tozalanadi va namlanadi. musbat va manfiy sikllarni taqqoslashdan shunday xulosa qilish mumkinki, …
