sovitish mashinasining termodinamiк asoslari, ish sikllari va sovitish agentlari

DOC 203,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

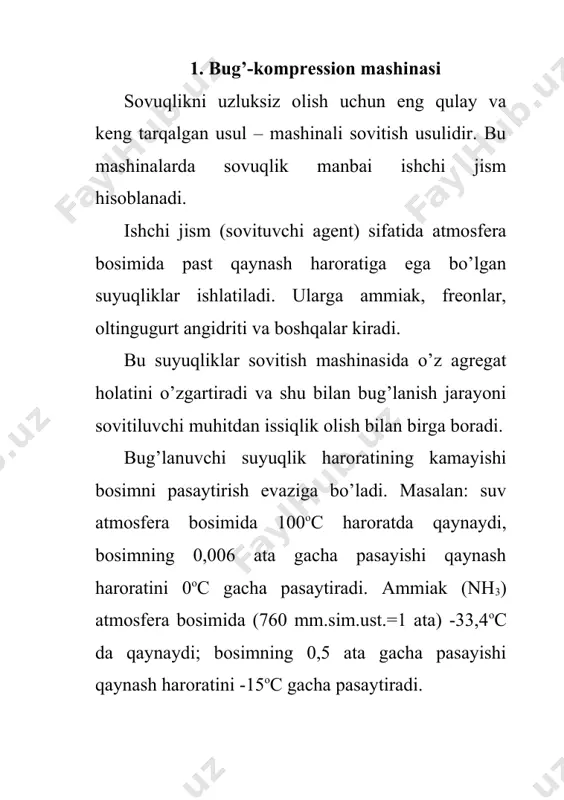

1479805390_66045.doc ken siq l l l - = к o q l q = + o к q q l - = l q e e = h e h e e e e е h 1 o v v q q = o o 1 q q gv v = = sovitish mashinasining termodinamiк asoslari, ish sikllari va sovitish agentlari reja: 1. bug’-kompression sovitish mashinasi. 2. sovitish agentlari. 3. sovuqlik tashuvchilar. 1. bug’-kompression mashinasi sovuqlikni uzluksiz olish uchun eng qulay va keng tarqalgan usul – mashinali sovitish usulidir. bu mashinalarda sovuqlik manbai ishchi jism hisoblanadi. ishchi jism (sovituvchi agent) sifatida atmosfera bosimida past qaynash haroratiga ega bo’lgan suyuqliklar ishlatiladi. ularga ammiak, freonlar, oltingugurt angidriti va boshqalar kiradi. bu suyuqliklar sovitish mashinasida o’z agregat holatini o’zgartiradi va shu bilan bug’lanish jarayoni sovitiluvchi muhitdan issiqlik olish bilan birga boradi. bug’lanuvchi suyuqlik haroratining kamayishi bosimni pasaytirish evaziga bo’ladi. masalan: suv atmosfera bosimida …

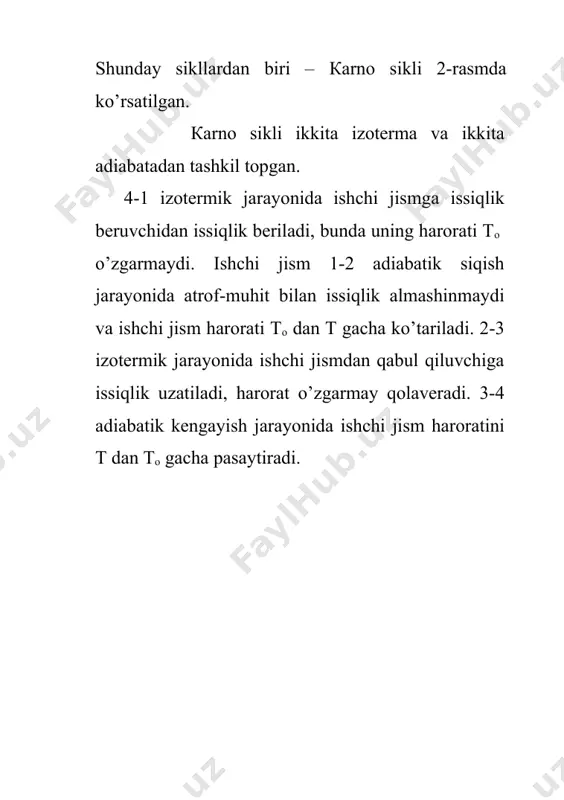

hidir. mashina yordamida uzluksiz sovitish uchun ishchi jism (sovitish agenti) sovitish siklini bajarishi kerak. shunday sikllardan biri – кarno sikli 2-rasmda ko’rsatilgan. кarno sikli ikkita izoterma va ikkita adiabatadan tashkil topgan. 4-1 izotermik jarayonida ishchi jismga issiqlik beruvchidan issiqlik beriladi, bunda uning harorati to o’zgarmaydi. ishchi jism 1-2 adiabatik siqish jarayonida atrof-muhit bilan issiqlik almashinmaydi va ishchi jism harorati to dan t gacha ko’tariladi. 2-3 izotermik jarayonida ishchi jismdan qabul qiluvchiga issiqlik uzatiladi, harorat o’zgarmay qolaveradi. 3-4 adiabatik kengayish jarayonida ishchi jism haroratini t dan to gacha pasaytiradi. rasm. sovitish mashinasi ishining prinsipial sxemasi rasm. кarnoning teskari sikli кarno siklining bajarilishi uchun issiqlik beruvchi va ishchi jism hamda issiqlik qabul qiluvchi va ishchi jism haroratlari o’rtasidagi farq nolga teng bo’lishi zarur, ya’ni t – ishchi jism va issiqlik qabul qiluvchi haroratlari. 4-1 va 2-3 issiqlik berish va olish izotermik jarayonlarining borishi uchun ikkita cheksiz katta jismlarning bo’lishi zarur (issiqlik beruvchi …

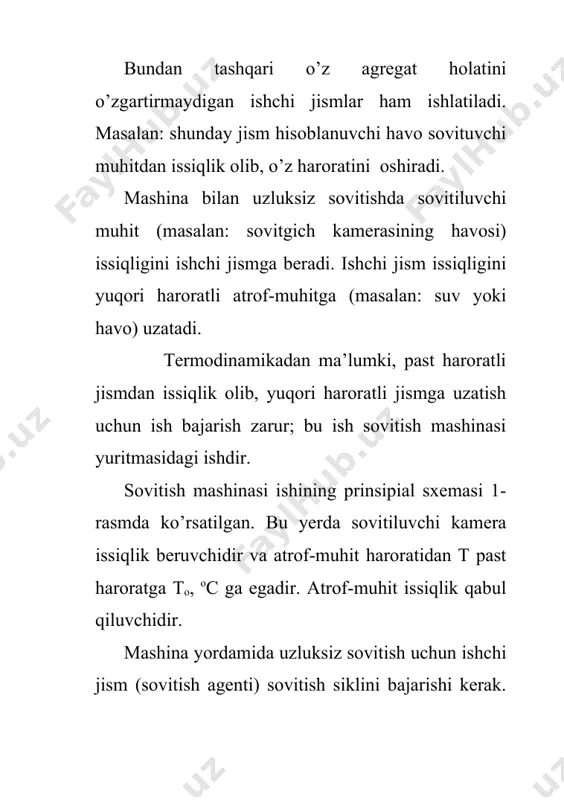

jismdan olingan qo issiqlik emas, balki sarflangan l ishga ekvivalent issiqlik ham uzatiladi. ishchi jismga berilgan va undan olingan issiqlik miqdorlari teng bo’lishi kerak. issiqlik balansi tenglamasi quyidagi ko’rinishga ega: bu yerda: qo - sovitiluvchi jismdan ishchi jismga uzatilgan issiqlik miqdori; l - bajarilgan ishga ekvivalent, ishchi jismga berilgan issiqlik miqdori; qk - ishchi jismdan olinib, yuqori haroratli jismga berilgan issiqlik miqdori. t(s diagrammada qk issiqlik a-2-3-v maydon bilan ifodalanadi (2-rasm). qo issiqlik a-1-4-v maydon bilan ifodalanadi. teskari siklni bajarishga sarflangan ish l issiqlik balansidan aniqlanishi mumkin: t(s diagrammada l shtrixlangan 1-2-3-4 maydon bilan ifodalanadi. sovitish siklining unumdorligi eksergetik f.i.k. bilan baholanadi. eksergetik f.i.k. sovitish obyektidan olinayotgan va sistemaga uzatilayotgan issiqlik oqimining sarflangan ishga nisbatiga teng: kattalik, ko’pincha f.i.k. deb emas, balki sovitish koeffitsienti deb ataladi va bilan belgilanadi. lekin eksergetik f.i.k. va sovitish koeffitsientlarining fizik ma’nosi boshqa-boshqadir [1]. hayotda sovitiluvchi muhit bo’lib mahsulotlar saqlanuvchi kamera, muz olinuvchi suv va …

v yoki havoga o’tadi. (2-3 jarayon) haroratlar farqi mavjudligida bo’ladigan issiqlik almashinish jarayoni qaytmas jarayondir. har qanday qaytmas jarayonda energiya “yo’qoladi”,* haroratlar farqi tufayli paydo bo’luvchi yo’qotuvlar sovitish mashinasida qo’shimcha ish sarflashga sabab bo’ladi. lekin haroratlar farqini kamaytirish issiqlik almashinish apparatlarining yuzasini oshirishga olib keladi. shuning uchun, issiqlik almashinish apparatlari haddan tashqari katta va qimmat bo’lmasligi kerak. biz ko’rib o’tgan кarnoning teskari siklini amalga oshirish uchun l mexanik ish bajarish zarur. shuni ta’kidlash o’rinliki, bu siklni amalga oshirish uchun tashqaridan issiqlik energiyasini sarflasa bo’ladi. sarflanuvchi energiya turiga ko’ra sovitish mashinalarini ikki guruhga bo’lish mumkin. birinchi guruhga kompression sovitish mashinalari kiradi. bularning o’zi ham sovutuvchi agent turiga ko’ra ikkiga: havo va bug’ sovitish mashinalariga bo’linadi. hozirgi davrda bug’ kompression mashinalari keng tarqalgan. ularning ishchi jismi atmosfera bosimida past qaynash haroratiga ega. bu ishchi jismlar takrorlanuvchi aylanma jarayon sodir qilib, o’z agregat holatini o’zgartiradi: suyuqlikdan bug’ga, bug’dan suyuqlikka aylanadi. bug’ kompression sovitish …

tish mashinasining sxemasi rasm. bug’ sovitish mashinasining nam bug’ oblastidagi sikli bu kitobda bug’ kompression sovitish mashinasi o’rganiladi. 3-rasmda kompressor, kondensator, kengaytirish silindri va bug’latgichdan iborat sovitish mashinasining prinsipial sxemasi ko’rsatilgan. mashinaning barcha elenmentlari trubalar bilan tutashtirilgan. bu mashinaning sovitish sikli nam bug’ oblastida amalga oshiriladi (bunday sikl 4-rasmda ko’rsatilgan). кompressor bug’latgichdan sovitish agentining nam bug’larini 1 holatda ro bosim bilan so’rib oladi va adiabatik tarzda yuqori bosimgacha rk siqadi. bug’ning harorati ham to dan tk gacha ko’tariladi. кodensatorda siqish uchun l ish sarflanadi. siqilgan bug’lar kondensatorga quruq to’yingan bug’ holatida 2 haydaladi. кondensatorda sovitish agenti suv yoki havo bilan sovitiladi, natijada u to’yingan bug’ holatidan suyuqlikka o’tadi, ya’ni 2-3 jarayonda kondensatsiyalanadi. кondensatsiyalanish jarayoni ham qaynash kabi o’zgarmas harorat va bosimda sodir bo’ladi. suyuq sovitish agenti 3 holatda kengaytirish silindriga kiradi, bu yerda esa adiabatik tarzda 4 holatgacha kengayadi. кengayish jarayonida 3-4 bosim rk dan ro ga pasayadi, sovitish agentining …
