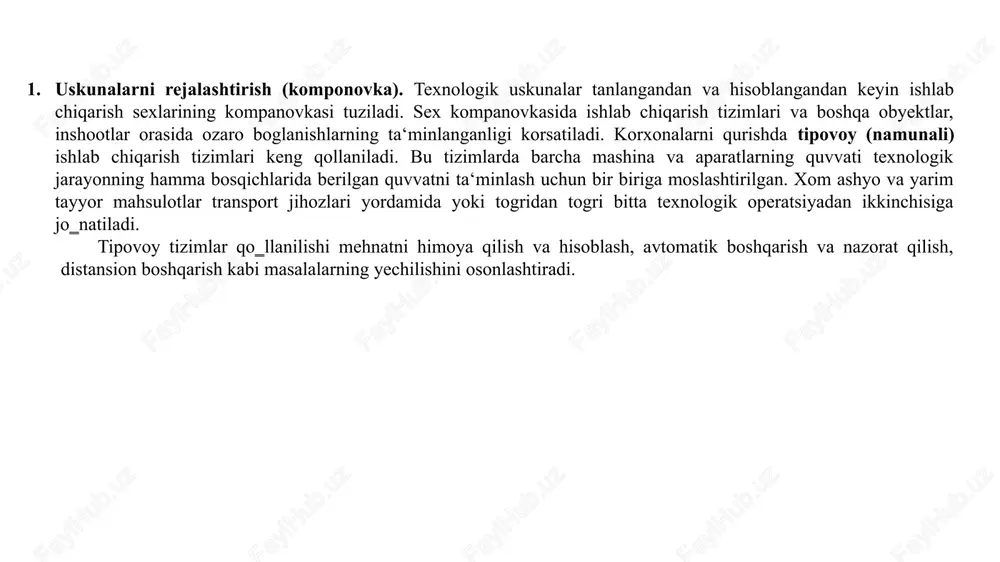

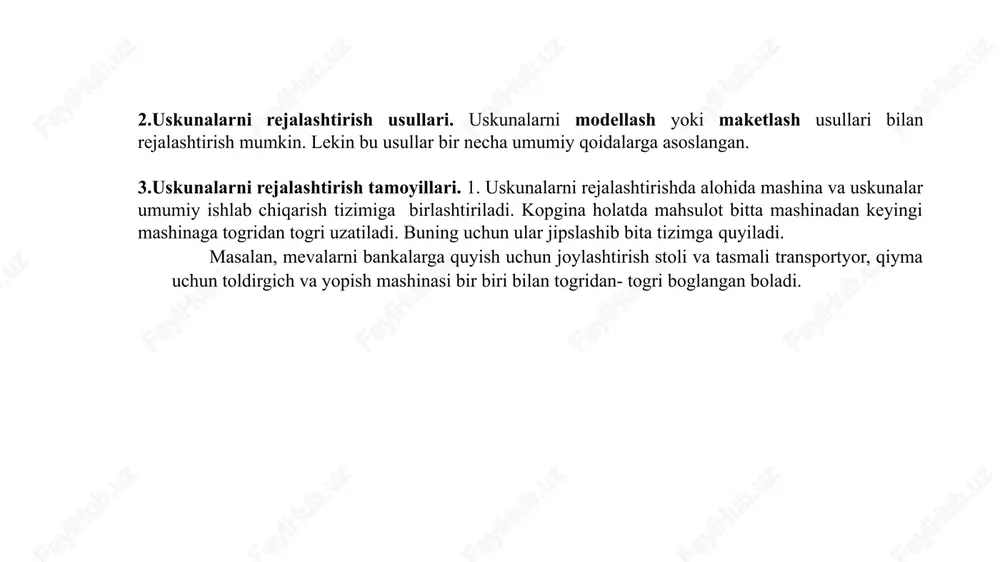

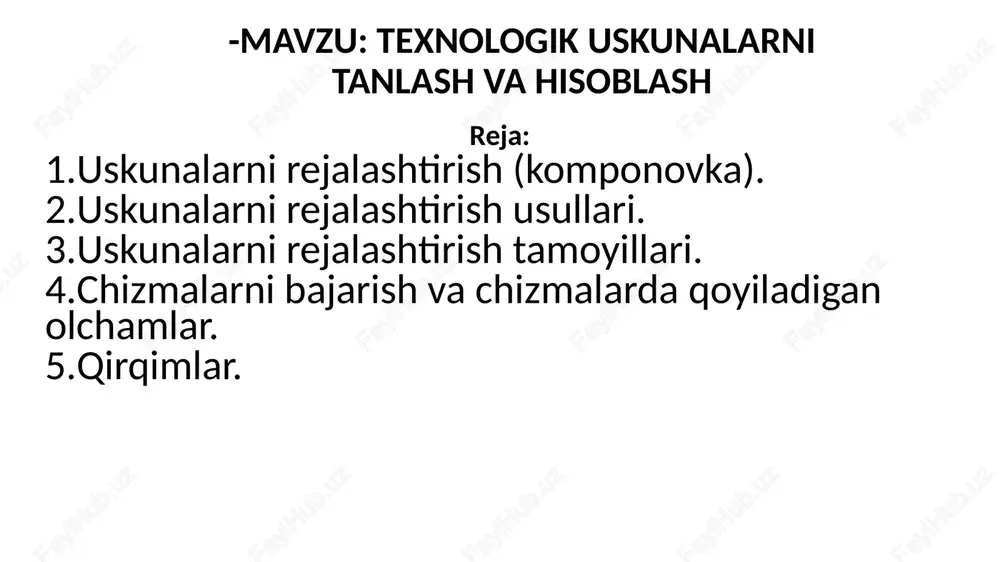

5-mavzu: texnologik uskunalarni tanlash va hisoblash -mavzu: texnologik uskunalarni tanlash va hisoblash reja: 1.uskunalarni rejalashtirish (komponovka). 2.uskunalarni rejalashtirish usullari. 3.uskunalarni rejalashtirish tamoyillari. 4.chizmalarni bajarish va chizmalarda qoyiladigan olchamlar. 5.qirqimlar. uskunalarni rejalashtirish (komponovka). texnologik uskunalar tanlangandan va hisoblangandan keyin ishlab chiqarish sexlarining kompanovkasi tuziladi. sex kompanovkasida ishlab chiqarish tizimlari va boshqa obyektlar, inshootlar orasida ozaro boglanishlarning ta‘minlanganligi korsatiladi. korxonalarni qurishda tipovoy (namunali) ishlab chiqarish tizimlari keng qollaniladi. bu tizimlarda barcha mashina va aparatlarning quvvati texnologik jarayonning hamma bosqichlarida berilgan quvvatni ta‘minlash uchun bir biriga moslashtirilgan. xom ashyo va yarim tayyor mahsulotlar transport jihozlari yordamida yoki togridan togri bitta texnologik operatsiyadan ikkinchisiga jo‗natiladi. tipovoy tizimlar qo‗llanilishi mehnatni himoya qilish va hisoblash, avtomatik boshqarish va nazorat qilish, distansion boshqarish kabi masalalarning yechilishini osonlashtiradi. 2.uskunalarni rejalashtirish usullari. uskunalarni modellash yoki maketlash usullari bilan rejalashtirish mumkin. lekin bu usullar bir necha umumiy qoidalarga asoslangan. 3.uskunalarni rejalashtirish tamoyillari. 1. uskunalarni rejalashtirishda alohida mashina va uskunalar umumiy …

2 / 9

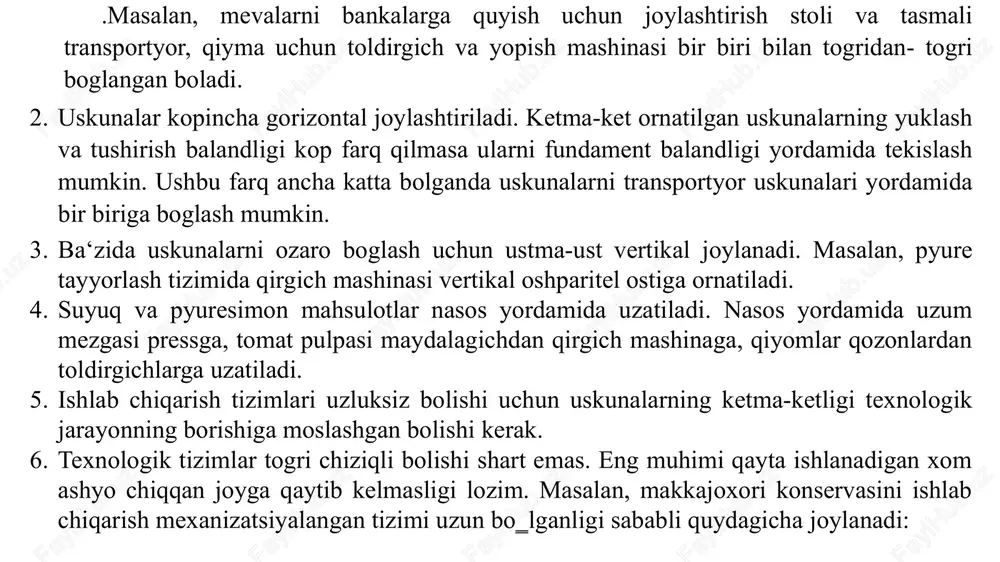

kopincha gorizontal joylashtiriladi. ketma-ket ornatilgan uskunalarning yuklash va tushirish balandligi kop farq qilmasa ularni fundament balandligi yordamida tekislash mumkin. ushbu farq ancha katta bolganda uskunalarni transportyor uskunalari yordamida bir biriga boglash mumkin. ba‘zida uskunalarni ozaro boglash uchun ustma-ust vertikal joylanadi. masalan, pyure tayyorlash tizimida qirgich mashinasi vertikal oshparitel ostiga ornatiladi. suyuq va pyuresimon mahsulotlar nasos yordamida uzatiladi. nasos yordamida uzum mezgasi pressga, tomat pulpasi maydalagichdan qirgich mashinaga, qiyomlar qozonlardan toldirgichlarga uzatiladi. ishlab chiqarish tizimlari uzluksiz bolishi uchun uskunalarning ketma-ketligi texnologik jarayonning borishiga moslashgan bolishi kerak. texnologik tizimlar togri chiziqli bolishi shart emas. eng muhimi qayta ishlanadigan xom ashyo chiqqan joyga qaytib kelmasligi lozim. masalan, makkajoxori konservasini ishlab chiqarish mexanizatsiyalangan tizimi uzun bo‗lganligi sababli quydagicha joylanadi: 4.chizmalarni bajarish va chizmalarda qo„yiladigan o„lchamlar. korxona chizmalari 1:100 yoki 1:50 masshtabida bajariladi. qirqimlar qurilish konstruksiyalarini yaxshi korsatish uchun 1:50 masshtabida bajariladi. ba‘zida 1:25; 1:75; 1:200 masshtablardan foydalanish mumkin.chizmalarda fundament, pol, devor, eshik, oyna, ichki …

3 / 9

y balandligi; har bir qavatning balandligi; qurilish konstruksiyalarining (pol, fundament va hokazo) olchamlari; eshik va derazalar olchamlari; poldan derazagacha va derazadan yuqorigacha bolgan masofa; texnologik tizimlarning oqlari orasidagi, devorgacha, alohida turadigan 1-rasm. sharbat sexining rejasi 1-boshqaradigan tusiq; 2-tindirgich; 3-tebranma elak; 4-taqsimlovchi vanna; 5-asbotsementli truboprovod; 6-boshqaradigan tusiq; 7-tebranma elak; 8-avtomatik tarozi; 9-ikkisektsioyali bunker; 10- olma kesish mashinasia; 11-mezga uchung sig‘im; 12-nasos; 13-pak-press; 14-suzgich; 15-sharbat uchun sig‘im; 16-nasos; 17-yig‘gich; 18-nasos; 19-maydalagich; 20-tasmali transportyor; 21-quritkich; 22-skrebkali transportyor; 23-elevator; 24-chiqarish trubasi; 25-qoplarni to‘ldirish mashinasi; 26- tarozi; 27-boshqarish pulti. 2-rasm. konserva sexining rejasi. (“kompleks” firmasi, vhr): 1-21-meva sharbatini ishlab chiqarish liniyasi; 1-4, 1-9, 22-55-yarimtayyor mahsulot va murabbo ishlab chiqarish liniyasi; 56-meva bandini ajratish apparati; 57-yuvish mashinasi; 58-mevalarni tozalash uchun stol; 59-sharbat uchun yig‘uv baki; 40-yig‘uv stoli; 41-shit; 42-havo quritkich; 43- kondensator; 44-nasos; 45-vakuum-nasos; 46-salfetkalarni yuvish mashinasi; 47-tsentrifuga; 48- mevalarni saralash mashinasi; 49-blanshirlash apparati; 50-tebranma stol; 51-olmalarni kesish mashinasi; 52-danak ajratish mashinasi; 53-qozon; 54-qozonlar; 55-stol; 56-qiyom …

4 / 9

necha kesiladigan yuza) bo‗ladi. qirqimlarning mikdori va xarakteri qaysi qurilish konstruksiyalarini va uskunalarini ko‗rsatish kerakligiga bog‗liq. bo‗ylama qirqimlar binoning uzunasiga, ko‗ndalang eni bo‗yicha chapdan o‗ng tomonga bajariladi. qirqimlarda birinchi (oldingi) rejada ko‗rinadigan uskunalar ko‗rsatiladi. orqa tomonda va qisman ko‗rinmaydigan uskunalar ko‗rsatilmaydi. qirqim uskunaning o‗rtasidan o‗tganda u kesilmaydi, uning oldidan ko‗rinishi ko‗rsatiladi. nazorat savollari: ishlab chiqarish sexlarining kompanovkasi qanday tuziladi? uskunalarni rejalashtirish usullarini bilasizmi? uskunalar sexlarda qaysi qoidalar asosida rejalashtiriladi? o‗lchamlari har xil bo‗lgan uskunalarni bir-biriga qanday moslashtirish mumkin? namunaviy tizimlarga tushuncha bering. qirqimlarda nimalar ko‗rsatiladi? sex chizmalarida qaysi o‗lchamlarni ko‗rsatish shart? qirqimlar turlarini bilasizmi? kompanovkada uskunalar qanday ko‗rsatiladi? tizimlar orasidagi masofa qancha bo‗lishi lozim? uskunalar orasidagi masofa qancha bo‗lishi kerak. image1.png image2.jpeg image3.jpeg /docprops/thumbnail.jpeg
