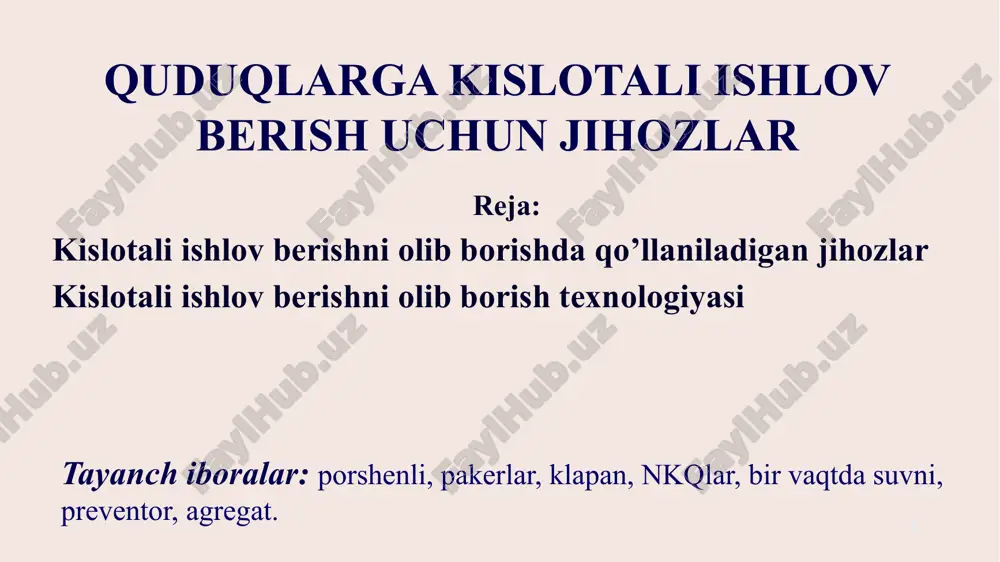

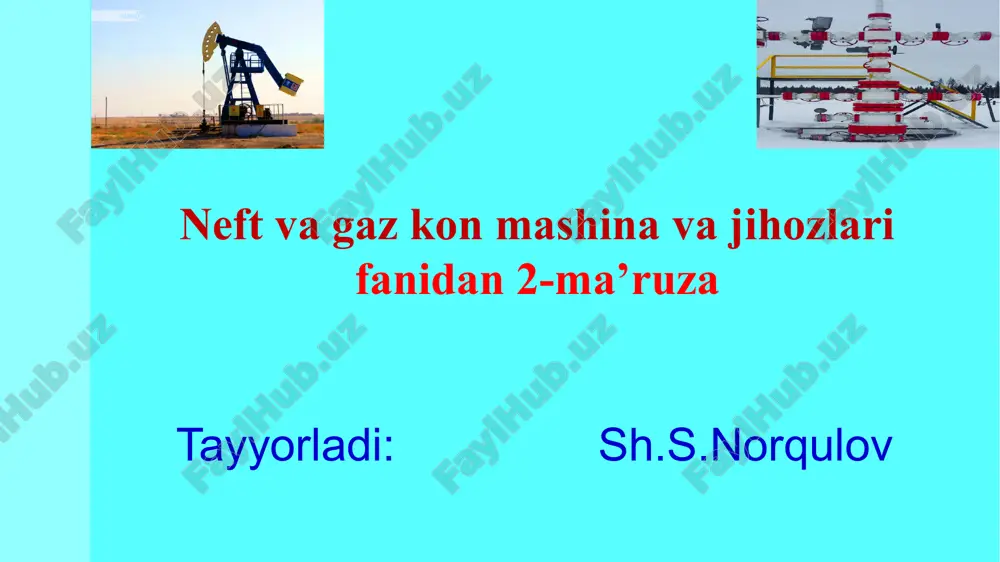

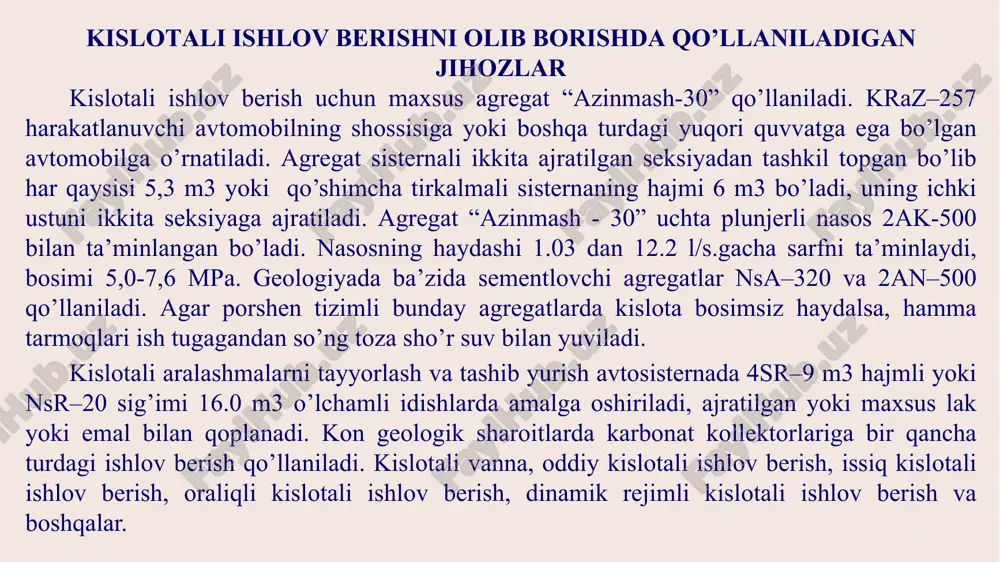

neft va gaz kon mashina va mexanizmlari neft va gaz kon mashina va jihozlari fanidan 2-ma’ruza tayyorladi: sh.s.norqulov quduqlarga kislotali ishlov berish uchun jihozlar reja: kislotali ishlov berishni olib borishda qo’llaniladigan jihozlar kislotali ishlov berishni olib borish texnologiyasi 2 tayanch iboralar: porshenli, pakerlar, klapan, nkqlar, bir vaqtda suvni, preventor, agregat. kislotali ishlov berishni olib borishda qo’llaniladigan jihozlar kislotali ishlov berish uchun maxsus agregat “azinmash-30” qo’llaniladi. kraz–257 harakatlanuvchi avtomobilning shossisiga yoki boshqa turdagi yuqori quvvatga ega bo’lgan avtomobilga o’rnatiladi. agregat sisternali ikkita ajratilgan seksiyadan tashkil topgan bo’lib har qaysisi 5,3 m3 yoki qo’shimcha tirkalmali sisternaning hajmi 6 m3 bo’ladi, uning ichki ustuni ikkita seksiyaga ajratiladi. agregat “azinmash - 30” uchta plunjerli nasos 2ak-500 bilan ta’minlangan bo’ladi. nasosning haydashi 1.03 dan 12.2 l/s.gacha sarfni ta’minlaydi, bosimi 5,0-7,6 mpa. geologiyada ba’zida sementlovchi agregatlar nsa–320 va 2an–500 qo’llaniladi. agar porshen tizimli bunday agregatlarda kislota bosimsiz haydalsa, hamma tarmoqlari ish tugagandan so’ng toza sho’r suv …

2 / 16

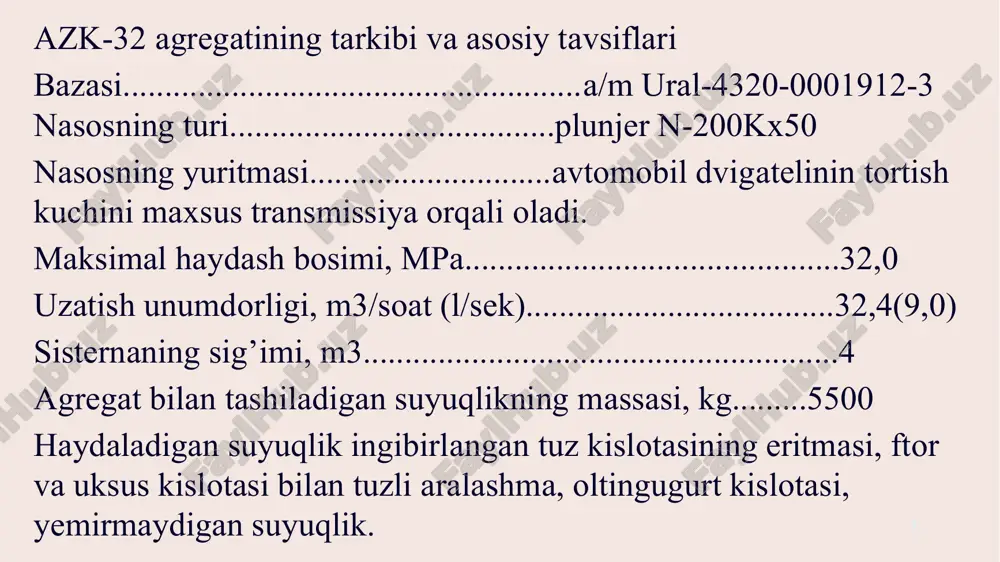

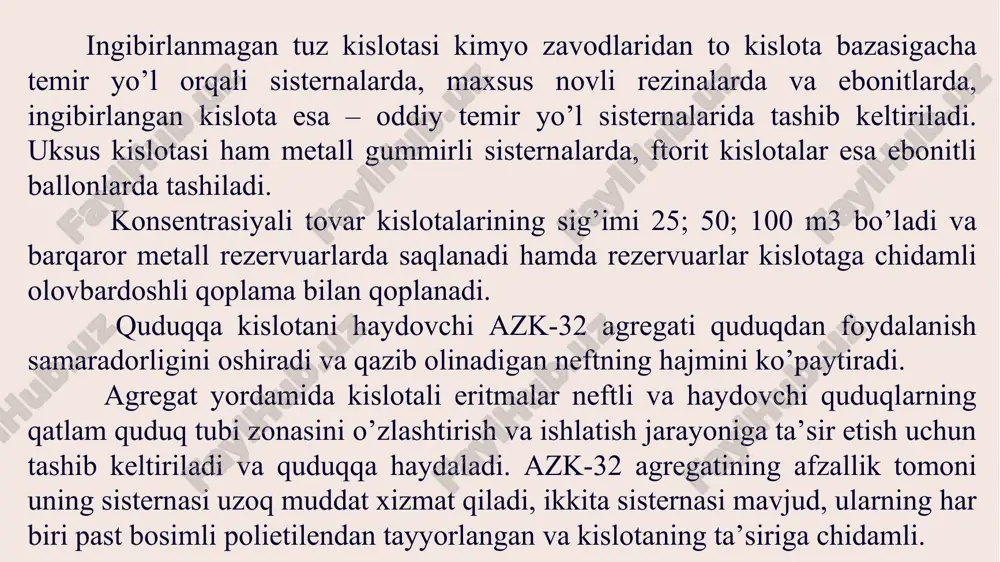

ebonitli ballonlarda tashiladi. konsentrasiyali tovar kislotalarining sig’imi 25; 50; 100 m3 bo’ladi va barqaror metall rezervuarlarda saqlanadi hamda rezervuarlar kislotaga chidamli olovbardoshli qoplama bilan qoplanadi. quduqqa kislotani haydovchi azk-32 agregati quduqdan foydalanish samaradorligini oshiradi va qazib olinadigan neftning hajmini ko’paytiradi. agregat yordamida kislotali eritmalar neftli va haydovchi quduqlarning qatlam quduq tubi zonasini o’zlashtirish va ishlatish jarayoniga ta’sir etish uchun tashib keltiriladi va quduqqa haydaladi. azk-32 agregatining afzallik tomoni uning sisternasi uzoq muddat xizmat qiladi, ikkita sisternasi mavjud, ularning har biri past bosimli polietilendan tayyorlangan va kislotaning ta’siriga chidamli. azk-32 agregatining tarkibi va asosiy tavsiflari bazasi.......................................................a/m ural-4320-0001912-3 nasosning turi.......................................plunjer n-200kx50 nasosning yuritmasi.............................avtomobil dvigatelinin tortish kuchini maxsus transmissiya orqali oladi. maksimal haydash bosimi, mpa.............................................32,0 uzatish unumdorligi, m3/soat (l/sek).....................................32,4(9,0) sisternaning sig’imi, m3.........................................................4 agregat bilan tashiladigan suyuqlikning massasi, kg.........5500 haydaladigan suyuqlik ingibirlangan tuz kislotasining eritmasi, ftor va uksus kislotasi bilan tuzli aralashma, oltingugurt kislotasi, yemirmaydigan suyuqlik. 5 kislotani tayyorlashda va haydashda quyidagi jihozlar kerak …

3 / 16

siyadagi kislotani tayyorlash uchun texnik suv qo’yiladi. konsenrasiyali tuz kislotasi agregat yordamida juda kichik oqimcha bilan suv bilan kislota sig’imiga haydaladi. 6 agarda tuzli kislota bilan birgalikda benezolsulfit kislotasidan foydalanilsa, idishdagi aniq miqdordagi toza texnik suvga hisobiy miqdordagi maydalangan kristal benzolsulfit kislotasi sepiladi va kislotali agregatning nasosi bilan aralashtiriladi. kislota eritmasini tayyorlashda kerakli miqdordagi sfm va uksus kislotasi qo’yiladi. kislotaning resepturasi, komponentlarning tarkibi, bir metr ochiladigan qatlam qalinligi uchun kislotaning hajmi va quduq tubi mahsuldor qatlamdagi reaksiyalanish vaqti texnologik rejimga mos kelishi kerak. tayyorlangan eritma quduqqa kislota agregatida tashib keltiriladi va o’rnatilgan nasos agregati yordamida kislota quduqqa haydaladi. 7 8 1-rasm. quduqqa kislotani haydashda qo’llaniladigan texnikalar va jihozlarni joylashtirish sxemasi. kislotali ishlov berishni olib borish texnologiyasi kislotali ishlov berishni olib borishda nasos – kompressor quvurlari quduqning ostigacha tushiriladi. quduq yuviladi hamma tarmoqlarida sinash ishlari olib boriladi. bunda suv yoki neftli qatlamga yarim karrali bosim bilan suyuqlik haydaladi. 9 10 2-rasm. …

4 / 16

(5) kislotali eritma quduqqa haydaladi. birinchi porsiyadagi eritma quduqning tubiga etguncha borguncha haydaladi. undan keyin esa quvurlar oralig’ida joylashgan zulfin (11) yopiladi va quduqqa hisobiy miqdordagi kislotali eritma qatlam zonasiga (5) kirib borguncha havo yordamida haydaladi. keyin esa nasos agregati (6) to’xtatiladi va nasos agregati (7) bilan nkq orqali kislotali eritma sig’im idishdagi (9) yuvuvchi suyuqlik bilan qatlamga bostiriladi. qatlamga botiriladigan hisobiy yuritmaning hajmiga nkq-ning sig’imi, quvur orqa halqa oralig’i hamda quvurning sizilish zonasidagi qo’shimcha 200-300 l suyuqlik hajmi ham kiradi. kislotali eritma quvurning devoridan qatlam ichiga haydalishi kerak. 11 kislotali ishlov berilgandan keyin 10÷12 soat o’tganda, qatlam harorati 40 ºcdan oshmaganda, yuqori haroratli quduqlarda (100 ºc va undan yuqori) 2 ÷ 3 soatdan keyin quduqni o’zlashtirish boshlanadi. o’zlashtirish ko’p holatda kompressor yordamida amalga oshiriladi. bunday holatlarda kompressor quduqqa tashib keltiriladi, quduq usti jihozlari va nasos agregatlari demontaj qilingandan keyin (ukp-80 yoki ks-100) kompressor montaj qilinadi. quvur orqa halqa oralig’idan …

5 / 16

an qatlamlar pakerlar yordamida bekitiladi yoki yaxshi o’tkazuvchan qatlamga yuqori qovushqoqli emul’siya polakrilamid eritmasi haydaladi va undan so’ng esa kislotali ishlov beriladi. kislota bosim ostida eng kam o’tkzuvchan uchastkada to’planadi. 12 13 kislotali ishlov berishni dinamik rejimda oqim nasosi yordamida amalga oshirish texnologiyasi 3-rasmda keltirilgan. 3-rasm. oqimli nasosdan foydalanib, qatlam quduq tubi zonasiga dinamik rejimda kislotali ishlov berish jarayonining texnologik sxemasi: a) yer osti jihozlari quduqda joylashuvi, nkq kislotali aralashma bilan to’ldirilishi; b) kislotali aralashmani qatlamga haydash uchun quduq oralig’i bo’shlig’ini pakerlash; d) sharikli klapanni nkqga tushirish, oqimli nasos orqali depressiya hosil qilish; e) sharikli klapanni ko’tarish oldidan qatlamga kislotali aralashmani haydash. 1-nkq; 2-oqimli nasos; 3-paker; 4-xvostovik; 5-sharikli klapan; 6-haydovchi aralashma; 7-kislotali aralashma quduqdagi nkqga (1) oqim nasosi (2) tushiriladi hamda paker (3) va xvostik (4) eritma bilan to’ldiriladi, uning uzunligi 1÷1.5 m3 hajmiga ega. xvostikning uchi ishlanadigan qatlamning qarshisiga o’rnatiladi. nkq –tuzli kislotaning ingibirlangan eritmasi bilan to’ldiriladi (11.3-rasm, a), …
