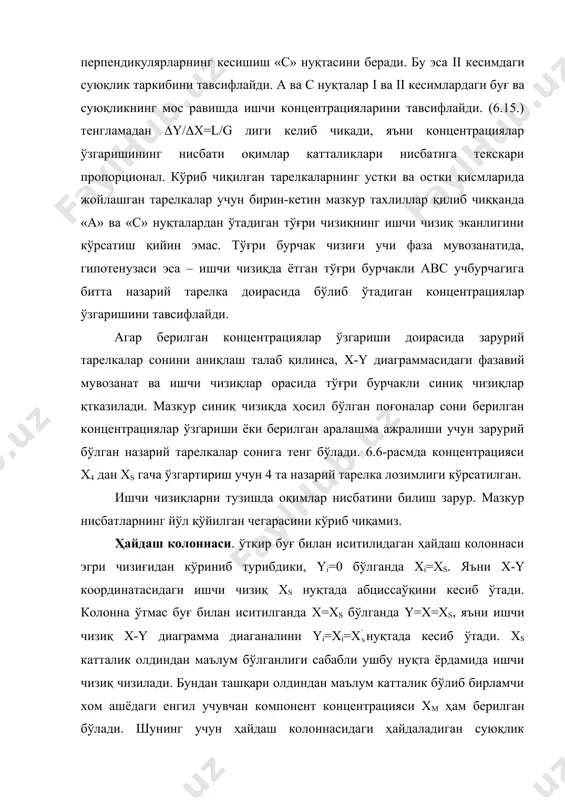

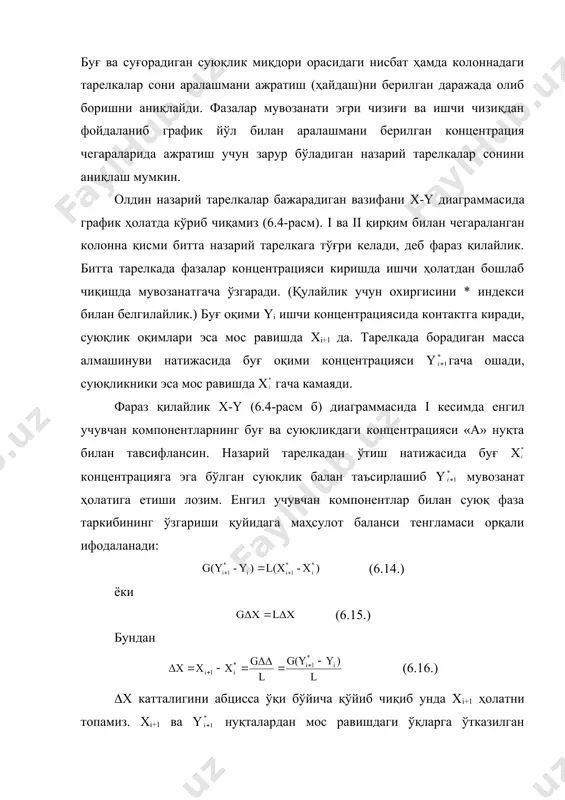

лкадан ўтиш натижасида буғ x концентрацияга эга бўлган суюқлик балан таъсирлашиб y мувозанат ҳолатига етиши лозим. енгил учувчан компонентлар билан суюқ фаза таркибининг ўзгариши қуйидага маҳсулот баланси тенгламаси орқали ифодаланади: (6.14.) ёки (6.15.) бундан (6.16.) (х катталигини абцисса ўқи бўйича қўйиб чиқиб унда хi+1 ҳолатни топамиз. xi+1 ва y нуқталардан мос равишдаги ўқларга ўтказилган перпендикулярларнинг кесишиш «с» нуқтасини беради. бу эса ii кесимдаги суюқлик таркибини тавсифлайди. а ва с нуқталар i ва ii кесимлардаги буғ ва суюқликнинг мос равишда ишчи концентрацияларини тавсифлайди. (6.15.) тенгламадан (y/(x=l/g лиги келиб чиқади, яъни концентрациялар ўзгаришининг нисбати оқимлар катталиклари нисбатига текскари пропорционал. кўриб чиқилган тарелкаларнинг устки ва остки қисмларида жойлашган тарелкалар учун бирин-кетин мазкур тахлиллар қилиб чиққанда «а» ва «с» нуқталардан ўтадиган тўғри чизиқнинг ишчи чизиқ эканлигини кўрсатиш қийин эмас. тўғри бурчак чизиғи учи фаза мувозанатида, гипотенузаси эса – ишчи чизиқда ётган тўғри бурчакли авс учбурчагига битта назарий тарелка доирасида бўлиб ўтадиган концентрациялар ўзгаришини тавсифлайди. …

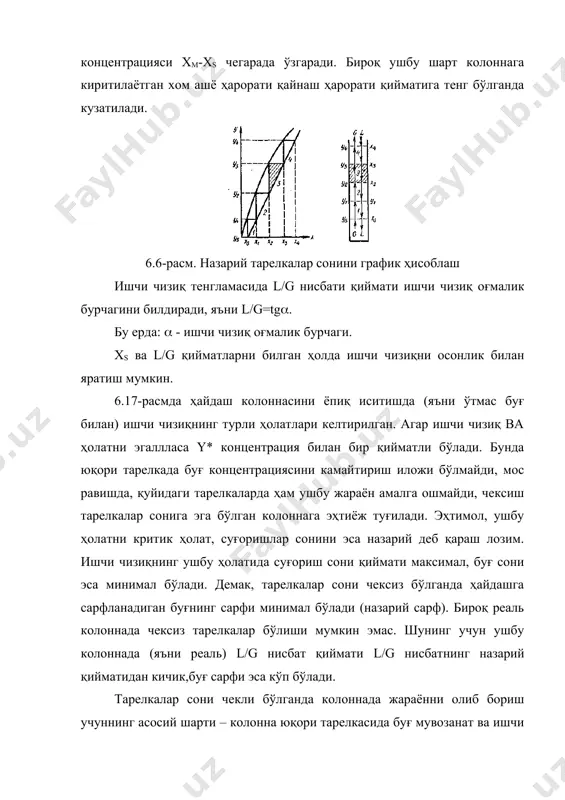

а y=x=xs, яъни ишчи чизиқ x-y диаграмма диаганалини yi=xi=x нуқтада кесиб ўтади. xs катталик олдиндан маълум бўлганлиги сабабли ушбу нуқта ёрдамида ишчи чизиқ чизилади. бундан ташқари олдиндан маълум катталик бўлиб бирламчи хом ашёдаги енгил учувчан компонент концентрацияси хм ҳам берилган бўлади. шунинг учун ҳайдаш колоннасидаги ҳайдаладиган суюқлик концентрацияси хм-xs чегарада ўзгаради. бироқ ушбу шарт колоннага киритилаётган хом ашё ҳарорати қайнаш ҳарорати қийматига тенг бўлганда кузатилади. 6.6-расм. назарий тарелкалар сонини график ҳисоблаш ишчи чизиқ тенгламасида l/g нисбати қиймати ишчи чизиқ оғмалик бурчагини билдиради, яъни l/g=tg(. бу ерда: ( - ишчи чизиқ оғмалик бурчаги. xs ва l/g қийматларни билган ҳолда ишчи чизиқни осонлик билан яратиш мумкин. 6.17-расмда ҳайдаш колоннасини ёпиқ иситишда (яъни ўтмас буғ билан) ишчи чизиқнинг турли ҳолатлари келтирилган. агар ишчи чизиқ ва ҳолатни эгаллласа y* концентрация билан бир қийматли бўлади. бунда юқори тарелкада буғ концентрациясини камайтириш иложи бўлмайди, мос равишда, қуйидаги тарелкаларда ҳам ушбу жараён амалга ошмайди, чексиш тарелкалар сонига …

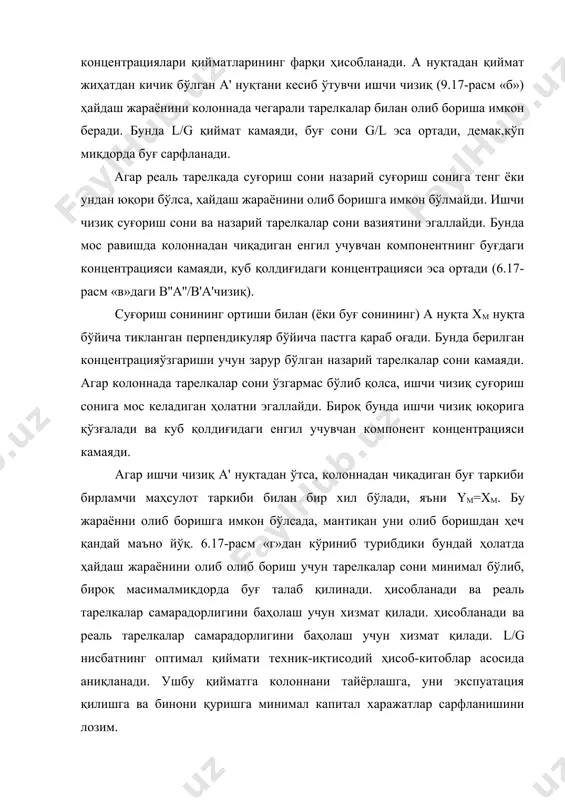

аяди, буғ сони g/l эса ортади, демак,кўп миқдорда буғ сарфланади. агар реаль тарелкада суғориш сони назарий суғориш сонига тенг ёки ундан юқори бўлса, ҳайдаш жараёнини олиб боришга имкон бўлмайди. ишчи чизиқ суғориш сони ва назарий тарелкалар сони вазиятини эгаллайди. бунда мос равишда колоннадан чиқадиган енгил учувчан компонентнинг буғдаги концентрацияси камаяди, куб қолдиғидаги концентрацияси эса ортади (6.17-расм «в»даги в''а''/в'а'чизиқ). суғориш сонининг ортиши билан (ёки буғ сонининг) а нуқта хм нуқта бўйича тикланган перпендикуляр бўйича пастга қараб оғади. бунда берилган концентрацияўзгариши учун зарур бўлган назарий тарелкалар сони камаяди. агар колоннада тарелкалар сони ўзгармас бўлиб қолса, ишчи чизиқ суғориш сонига мос келадиган ҳолатни эгаллайди. бироқ бунда ишчи чизиқ юқорига қўзғалади ва куб қолдиғидаги енгил учувчан компонент концентрацияси камаяди. агар ишчи чизиқ а' нуқтадан ўтса, колоннадан чиқадиган буғ таркиби бирламчи маҳсулот таркиби билан бир хил бўлади, яъни ym=xm. бу жараённи олиб боришга имкон бўлсада, мантиқан уни олиб боришдан ҳеч қандай маъно йўқ. 6.17-расм «г»дан …

маълум бўлгани учун ушбу нуқта қувватлаш колоннаси ишчи чизиғини ясашда асосий катталик бўлиб хизмат қилади. бирламчи аралашма қувватлаш колоннасига тўйинган қуруқ буғ кўринишида киритилгани учун ундаги енгил учувчан компонент концентрацияси ym ҳам олдиндан берилган (ёки маълум) катталик бўлиб ҳисобланади. қувватлаш колоннасида буғ оқими концентрациясининг ўзгариш чегараси бўлиб yd=ym ҳисобланади. 6.17-расм «д»да а ва а'' нуқталар қувватлаш колоннасининг чегаравий ҳолатини кўрсатади. ишчи чизиқ а нуқтадан ўтганда колонна чексиз тарелкалар сони ва минимал суғориш сони қийматини олади. а'' нуқтадан ўтганда эса буғ оқими g ва флегма сони l ўзаро тенг, демак, d=g-l=0, яъни колонна «ўзига-ўзи» ишлайди ва бунда ҳеч қандай тайёр маҳсулот олиб бўлмайди. ушбу ҳолатда жараённи олби бориш учун минимал миқдордаги тарелка талаб қилинади. биринчи ҳолатда нисбат l/g минимал бўлади ва у . иккинчи ҳолатда эса l/g нисбат максимумга етади ва қиймати 1 га тенг бўлади. 6.17-расм. x-y диаграммасида ишчи чизиқнинг турли вазиятлари. қувватлаш колоннаси ҳам ҳайдаш колоннаси сингари l/gнинг қандайдир …
