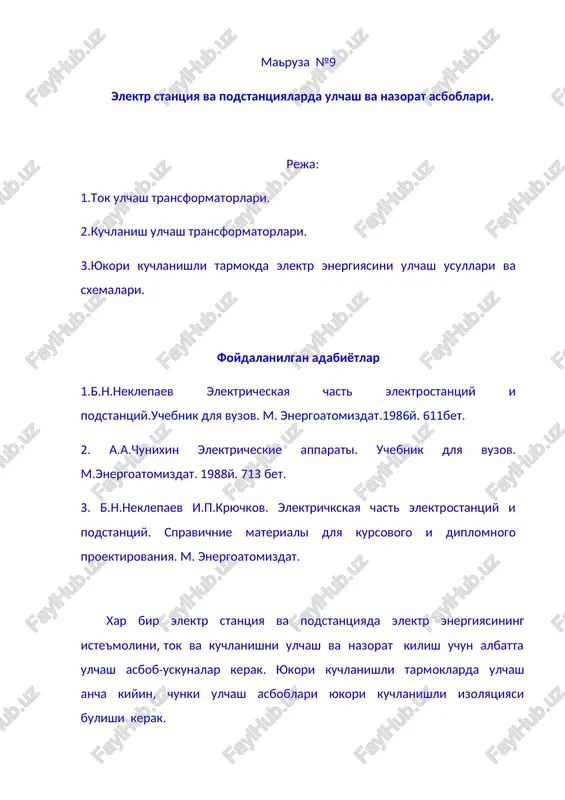

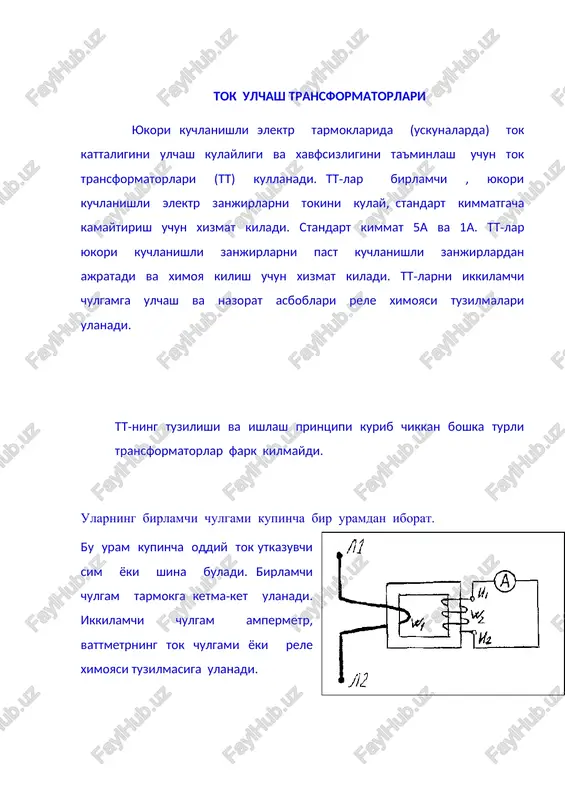

maruza №9 elektr stantsiya va podstantsiyalarda ulchash va nazorat asboblari. reja: 1.tok ulchash transformatorlari. 2.kuchlanish ulchash transformatorlari. 3.yukori kuchlanishli tarmokda elektr energiyasini ulchash usullari va sxemalari. foydalanilgan adabiyotlar 1.b.n.neklepaev elektricheskaya chast elektrostantsiy i podstantsiy.uchebnik dlya vuzov. m. energoatomizdat.1986y. 611bet. 2. a.a.chunixin elektricheskie apparati. uchebnik dlya vuzov. m.energoatomizdat. 1988y. 713 bet. 3. b.n.neklepaev i.p.kryuchkov. elektrichkskaya chast elektrostantsiy i podstantsiy. spravichnie materiali dlya kursovogo i diplomnogo proektirovaniya. m. energoatomizdat. xar bir elektr stantsiya va podstantsiyada elektr energiyasining iste'molini, tok va kuchlanishni ulchash va nazorat kilish uchun albatta ulchash asbob-uskunalar kerak. yukori kuchlanishli tarmoklarda ulchash ancha kiyin, chunki ulchash asboblari yukori kuchlanishli izolyatsiyasi bulishi kerak. tok ulchash transformatorlari yukori kuchlanishli elektr tarmoklarida (uskunalarda) tok kattaligini ulchash kulayligi va xavfsizligini ta'minlash uchun tok transformatorlari (tt) kullanadi. tt-lar birlamchi , yukori kuchlanishli elektr zanjirlarni tokini kulay, standart kimmatgacha kamaytirish uchun xizmat kiladi. standart kimmat 5a va 1a. tt-lar yukori kuchlanishli zanjirlarni past kuchlanishli zanjirlardan ajratadi …

2 / 7

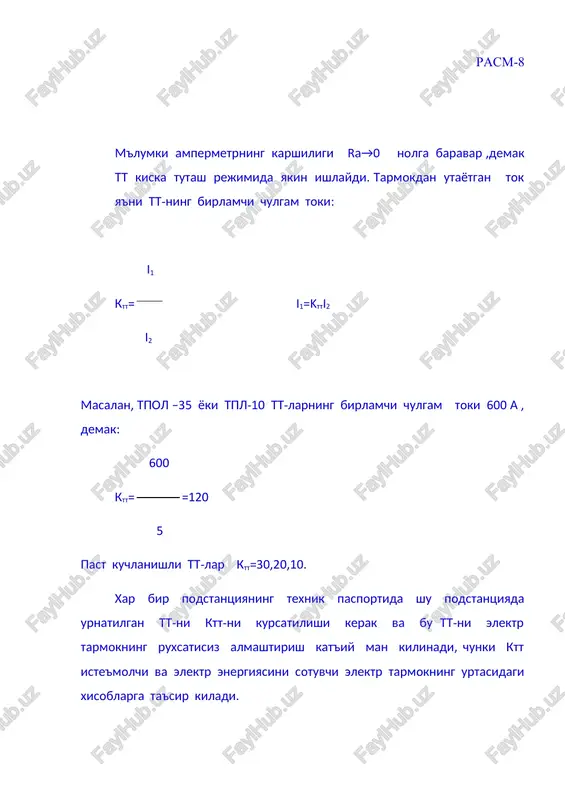

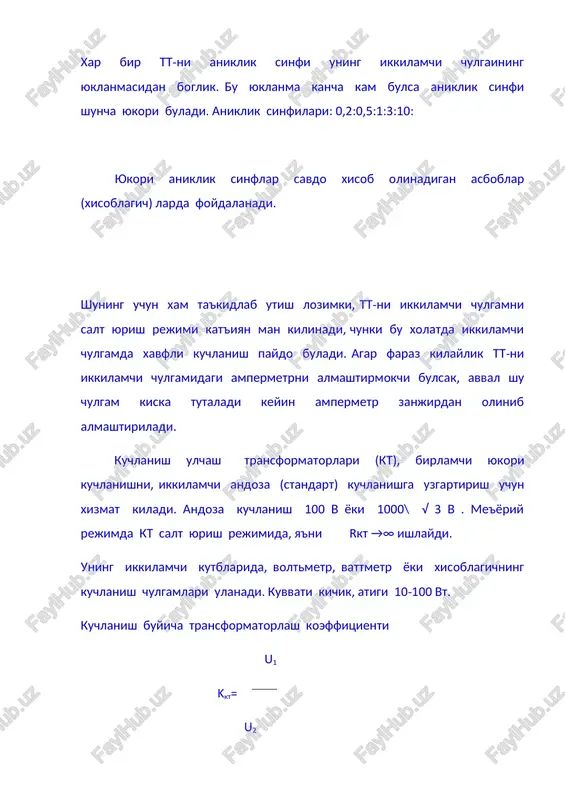

tt-ning birlamchi chulgam toki: i1 ktt= i1=ktti2 i2 masalan, tpol –35 yoki tpl-10 tt-larning birlamchi chulgam toki 600 a , demak: 600 ktt= =120 5 past kuchlanishli tt-lar ktt=30,20,10. xar bir podstantsiyaning texnik pasportida shu podstantsiyada urnatilgan tt-ni ktt-ni kursatilishi kerak va bu tt-ni elektr tarmokning ruxsatisiz almashtirish kat'iy man kilinadi, chunki ktt iste'molchi va elektr energiyasini sotuvchi elektr tarmokning urtasidagi xisoblarga ta'sir kiladi. xar bir tt-ni aniklik sinfi uning ikkilamchi chulgaining yuklanmasidan boglik. bu yuklanma kancha kam bulsa aniklik sinfi shuncha yukori buladi. aniklik sinfilari: 0,2:0,5:1:3:10: yukori aniklik sinflar savdo xisob olinadigan asboblar (xisoblagich) larda foydalanadi. shuning uchun xam ta'kidlab utish lozimki, tt-ni ikkilamchi chulgamni salt yurish rejimi kat'iyan man kilinadi, chunki bu xolatda ikkilamchi chulgamda xavfli kuchlanish paydo buladi. agar faraz kilaylik tt-ni ikkilamchi chulgamidagi ampermetrni almashtirmokchi bulsak, avval shu chulgam kiska tutaladi keyin ampermetr zanjirdan olinib almashtiriladi. kuchlanish ulchash transformatorlari (kt), birlamchi yukori kuchlanishni, ikkilamchi andoza (standart) …

3 / 7

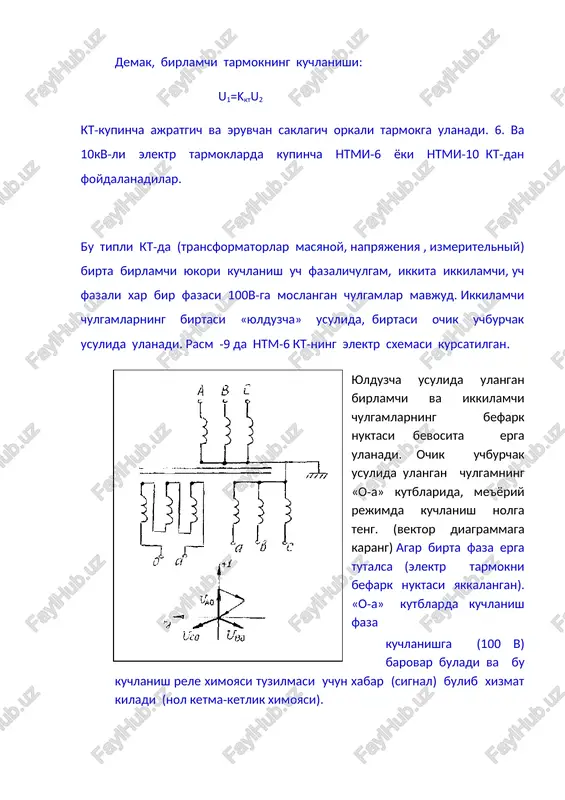

zcha» usulida, birtasi ochik uchburchak usulida ulanadi. rasm -9 da ntm-6 kt-ning elektr sxemasi kursatilgan. yulduzcha usulida ulangan birlamchi va ikkilamchi chulgamlarning befark nuktasi bevosita erga ulanadi. ochik uchburchak usulida ulangan chulgamning «o-a» kutblarida, me'yoriy rejimda kuchlanish nolga teng. (vektor diagrammaga karang) agar birta faza erga tutalsa (elektr tarmokni befark nuktasi yakkalangan). «o-a» kutblarda kuchlanish faza kuchlanishga (100 v) barovar buladi va bu kuchlanish rele ximoyasi tuzilmasi uchun xabar (signal) bulib xizmat kiladi (nol ketma-ketlik ximoyasi). kt transformatorlash koeffitsienti xam, tarmok va iste'molchi (sanoat korxonasi) orsidagi savdo xisoblarni aniklaydi shuning uchun , podstantsiyaning texnik pasportida kursatiladi, tarmok nol ketma-ketlik relesining chulgami ikki elementli sazu xisoblagichning yukori kuchlanishli 10v, simmetrik iste'molchining elektr energiyasini ulchash montaj sxemasi . bu erda kuchlanish transformatori ntmi-10 tok transformatori tpl-10 kullanilgan. iste'mol kilingan elektr energiyasini topish uchun xisoblagichning kursatgan rakami «s»-ni tt va kt larning transformatorlash koeffitsientiga kupaytiramiz. ax=kttkkts ntmi- 10 ochik uchburchak usulida ulangan chulgami …
