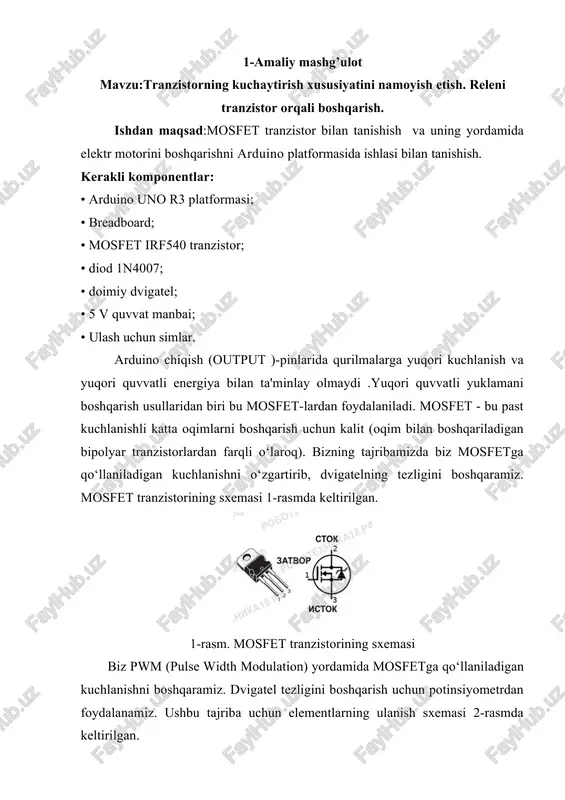

1-amaliy mashg’ulot mavzu:tranzistorning kuchaytirish xususiyatini namoyish etish. releni tranzistor orqali boshqarish. ishdan maqsad:mosfet tranzistor bilan tanishish va uning yordamida elektr motorini boshqarishni arduino platformasida ishlasi bilan tanishish. kerakli komponentlar: • arduino uno r3 platformasi; • breadboard; • mosfet irf540 tranzistor; • diod 1n4007; • doimiy dvigatel; • 5 v quvvat manbai; • ulash uchun simlar. arduino chiqish (output )-pinlarida qurilmalarga yuqori kuchlanish va yuqori quvvatli energiya bilan ta'minlay olmaydi .yuqori quvvatli yuklamani boshqarish usullaridan biri bu mosfet-lardan foydalaniladi. mosfet - bu past kuchlanishli katta oqimlarni boshqarish uchun kalit (oqim bilan boshqariladigan bipolyar tranzistorlardan farqli o‘laroq). bizning tajribamizda biz mosfetga qo‘llaniladigan kuchlanishni o‘zgartirib, dvigatelning tezligini boshqaramiz. mosfet tranzistorining sxemasi 1-rasmda keltirilgan. 1-rasm. mosfet tranzistorining sxemasi biz pwm (pulse width modulation) yordamida mosfetga qo‘llaniladigan kuchlanishni boshqaramiz. dvigatel tezligini boshqarish uchun potinsiyometrdan foydalanamiz. ushbu tajriba uchun elementlarning ulanish sxemasi 2-rasmda keltirilgan. 2-rasm. dvigatelni arduinoga ulash sxemasi ushbu tajribaning eskizlari keltirilgan. loopda () biz …

2 / 1

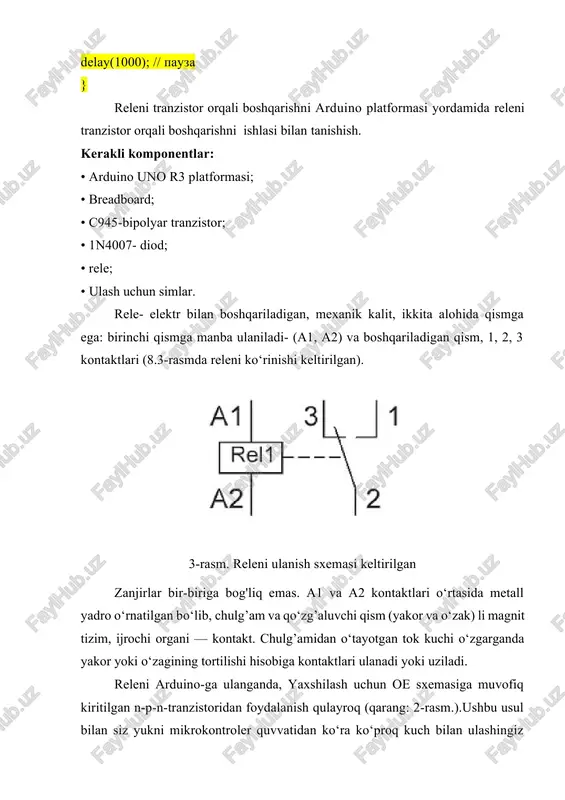

ishni arduino platformasi yordamida releni tranzistor orqali boshqarishni ishlasi bilan tanishish. kerakli komponentlar: • arduino uno r3 platformasi; • breadboard; • c945-bipolyar tranzistor; • 1n4007- diod; • rele; • ulash uchun simlar. rele- elektr bilan boshqariladigan, mexanik kalit, ikkita alohida qismga ega: birinchi qismga manba ulaniladi- (a1, a2) va boshqariladigan qism, 1, 2, 3 kontaktlari (8.3-rasmda releni ko‘rinishi keltirilgan). 3-rasm. releni ulanish sxemasi keltirilgan zanjirlar bir-biriga bog'liq emas. a1 va a2 kontaktlari o‘rtasida metall yadro o‘rnatilgan bo‘lib, chulg’am va qo‘zg’aluvchi qism (yakor va o‘zak) li magnit tizim, ijrochi organi — kontakt. chulg’amidan o‘tayotgan tok kuchi o‘zgarganda yakor yoki o‘zagining tortilishi hisobiga kontaktlari ulanadi yoki uziladi. releni arduino-ga ulanganda, yaxshilash uchun oe sxemasiga muvofiq kiritilgan n-p-n-tranzistoridan foydalanish qulayroq (qarang: 2-rasm.).ushbu usul bilan siz yukni mikrokontroler quvvatidan ko‘ra ko‘proq kuch bilan ulashingiz mumkin. bazaviy qarshilik cheklovchi hisoblanadi. keng (1-10 kom) farq qilishi mumkin, har qanday holatda, tranzistor to‘yinganlik rejimida ishlaydi. tranzistor sifatida …

3 / 1

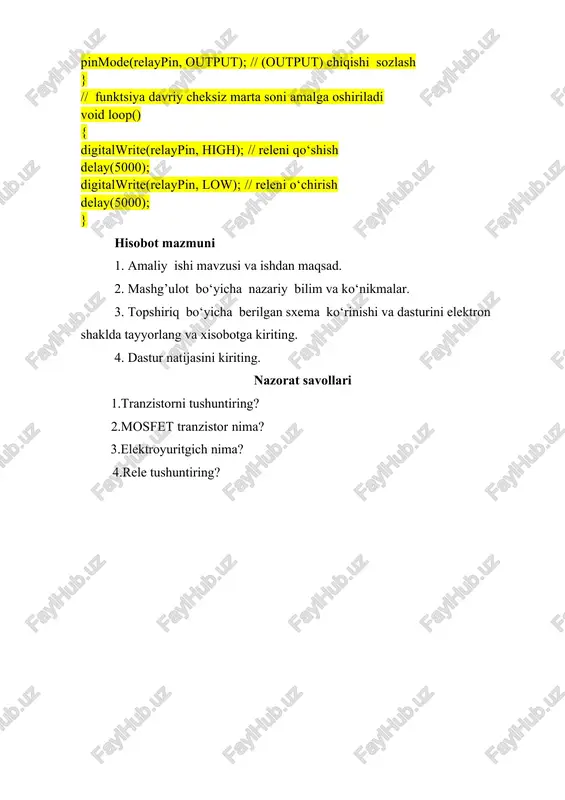

in, high); // releni qo‘shish delay(5000); digitalwrite(relaypin, low); // releni o‘chirish delay(5000); } hisobot mazmuni 1. amaliy ishi mavzusi va ishdan maqsad. 2. mashg’ulot bo‘yicha nazariy bilim va ko‘nikmalar. 3. topshiriq bo‘yicha berilgan sxema ko‘rinishi va dasturini elektron shaklda tayyorlang va xisobotga kiriting. 4. dastur natijasini kiriting. nazorat savollari 1.tranzistorni tushuntiring? 2.mosfet tranzistor nima? 3.elektroyuritgich nima? 4.rele tushuntiring? image5.jpeg image1.jpeg image2.jpeg image3.jpeg image4.jpeg 120215_shuber_edited 120215_shuber_edited 120215_shuber_edited 120215_shuber_edited

4 / 1

tranzistorning kuchaytirish xususiyati - Page 4

5 / 1

tranzistorning kuchaytirish xususiyati - Page 5
