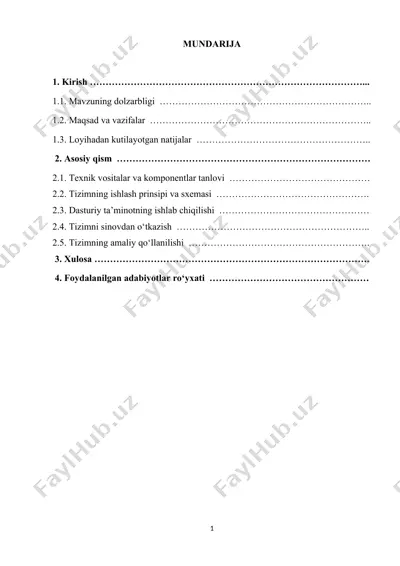

mundarija 1. kirish ……………………………………………………………………………... 1.1. mavzuning dolzarbligi ………………………………………………………….. 1.2. maqsad va vazifalar …………………………………………………………….. 1.3. loyihadan kutilayotgan natijalar ……………………………………………….. 2. asosiy qism ……………………………………………………………………… 2.1. texnik vositalar va komponentlar tanlovi ……………………………………… 2.2. tizimning ishlash prinsipi va sxemasi …………………………………………. 2.3. dasturiy ta’minotning ishlab chiqilishi ………………………………………… 2.4. tizimni sinovdan o‘tkazish …………………………………………………….. 2.5. tizimning amaliy qo‘llanilishi …………………………………………………. 3. xulosa ……………………………………………………………………………. 4. foydalanilgan adabiyotlar ro‘yxati …………………………………………… avtomatik suv nasosini boshqarish tizimini loyihalash reja 1. kirish 1.1. mavzuning dolzarbligi 1.2. maqsad va vazifalar 1.3. loyihadan kutilayotgan natijalar 2. asosiy qism 2.1. texnik vositalar va komponentlar tanlovi 2.2. tizimning ishlash prinsipi va sxemasi 2.3. dasturiy ta’minotning ishlab chiqilishi 2.4. tizimni sinovdan o‘tkazish 2.5. tizimning amaliy qo‘llanilishi 3. xulosa 4. foydalanilgan adabiyotlar ro‘yxati kirish insoniyatning qishloq xo‘jaligida innovatsion texnologiyalarni joriy etishga bo‘lgan ehtiyoji so‘nggi yillarda yanada dolzarb bo‘lib bormoqda. suv resurslarining samarali boshqarilishi va tejab ishlatilishi global miqyosda ekologik va iqtisodiy muammolarni hal qilishda muhim ahamiyat kasb etmoqda. shu …

2 / 23

tirmoqda. tuproqning namlik darajasini o‘lchash va suv nasoslarini avtomatik ravishda boshqarish tizimlari nafaqat qishloq xo‘jaligi ishlab chiqarish jarayonlarini optimallashtirishda, balki suv resurslarini tejashda ham katta ahamiyatga ega. mazkur loyiha doirasida arduino mikrokontrolleri, tuproq namlik datchigi va suv nasosidan foydalanib, ekologik va iqtisodiy jihatdan samarali, shu bilan birga, texnik jihatdan ishonchli bo‘lgan boshqaruv tizimini yaratish nazarda tutiladi. ushbu loyiha, ayniqsa, kichik fermer xo‘jaliklari va individual tomorqa yer egalari uchun amaliy ahamiyatga ega bo‘lib, inson mehnatini yengillashtirish va suvni tejash imkonini beradi. ushbu kurs ishining asosiy maqsadi — arduino platformasi asosida tuproq namlik darajasini o‘lchaydigan va suv nasosini avtomatik boshqaradigan tizimni loyihalash va uni sinovdan o‘tkazishdir. mazkur maqsadga erishish uchun quyidagi vazifalar bajariladi: - tuproq namlik darajasini o‘lchash uchun zarur bo‘lgan texnik vositalarni tanlash va o‘rganish. - arduino mikrokontrolleriga asoslangan boshqaruv tizimini ishlab chiqish. - tuproq namligi bo‘yicha olinadigan ma’lumotlarga asoslangan avtomatik boshqaruv algoritmini dasturlash. - suv nasosining ishonchli va samarali ishlashini …

3 / 23

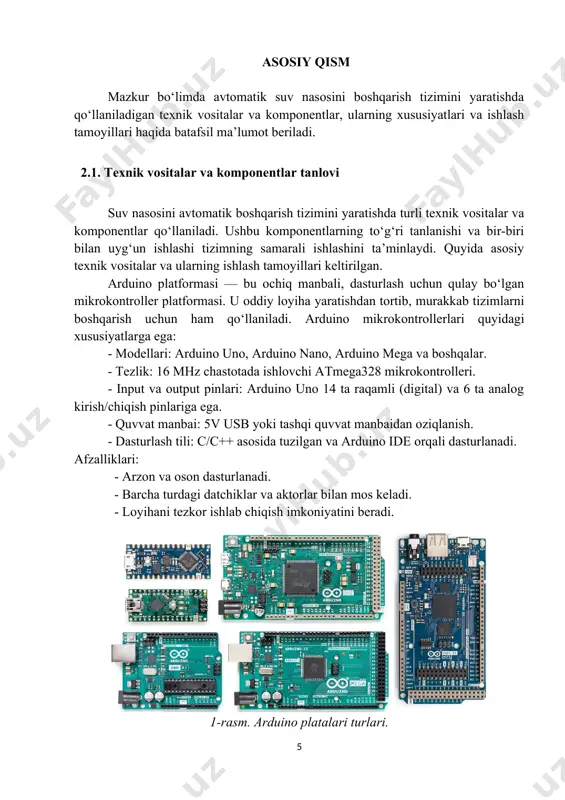

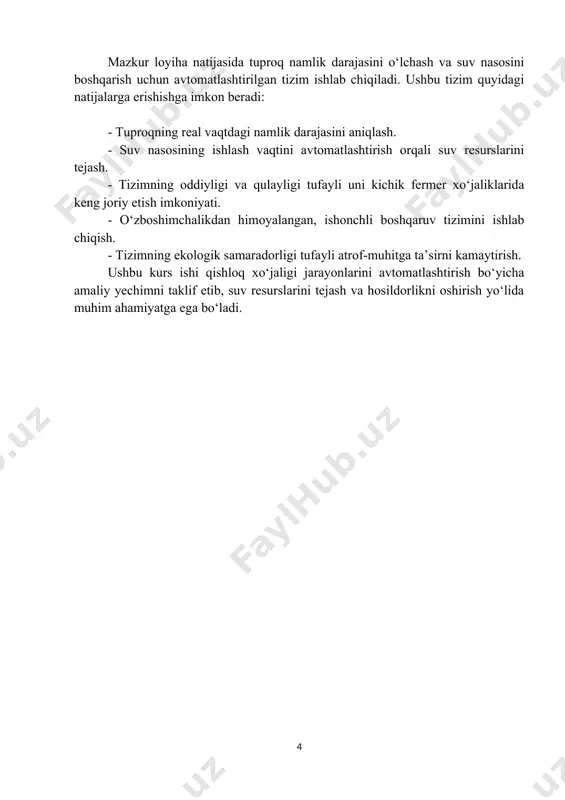

rof-muhitga ta’sirni kamaytirish. ushbu kurs ishi qishloq xo‘jaligi jarayonlarini avtomatlashtirish bo‘yicha amaliy yechimni taklif etib, suv resurslarini tejash va hosildorlikni oshirish yo‘lida muhim ahamiyatga ega bo‘ladi. asosiy qism mazkur bo‘limda avtomatik suv nasosini boshqarish tizimini yaratishda qo‘llaniladigan texnik vositalar va komponentlar, ularning xususiyatlari va ishlash tamoyillari haqida batafsil ma’lumot beriladi. 2.1. texnik vositalar va komponentlar tanlovi suv nasosini avtomatik boshqarish tizimini yaratishda turli texnik vositalar va komponentlar qo‘llaniladi. ushbu komponentlarning to‘g‘ri tanlanishi va bir-biri bilan uyg‘un ishlashi tizimning samarali ishlashini ta’minlaydi. quyida asosiy texnik vositalar va ularning ishlash tamoyillari keltirilgan. arduino platformasi — bu ochiq manbali, dasturlash uchun qulay bo‘lgan mikrokontroller platformasi. u oddiy loyiha yaratishdan tortib, murakkab tizimlarni boshqarish uchun ham qo‘llaniladi. arduino mikrokontrollerlari quyidagi xususiyatlarga ega: - modellari: arduino uno, arduino nano, arduino mega va boshqalar. - tezlik: 16 mhz chastotada ishlovchi atmega328 mikrokontrolleri. - input va output pinlari: arduino uno 14 ta raqamli (digital) va 6 ta …

4 / 23

es). signalni qayta ishlovchi modul. 2-rasm. tuproq namlik o’lchash datchigi ishlash printsipi: tayoqchalar tuproqqa joylashtirilganda, tuproqning elektr o‘tkazuvchanligi o‘lchanadi. namlik darajasi qanchalik yuqori bo‘lsa, o‘tkazuvchanlik shunchalik katta bo‘ladi. signal moduli o‘tkazuvchanlik darajasiga asoslangan holda analog yoki raqamli signal hosil qiladi. analog chiqish: tuproq namligini foizlarda ko‘rsatadi (0 dan 1023 gacha). raqamli chiqish: oldindan belgilangan namlik darajasi bo‘yicha on/off signal beradi. quvvat talabi: 3.3v yoki 5v. afzalliklari: - arzon va oson o‘rnatiladi. - kichik va ixcham dizayn. kamchiliklari: - tuproqqa uzoq vaqt joylashtirilsa, korroziya bo‘lishi mumkin. - aniq natijalar olish uchun tuproq turi va tuzilishini hisobga olish kerak. tuproq namlik datchigi ushbu tizimda tuproqdagi suv darajasini o‘lchab, arduino mikrokontrolleriga ma’lumot yetkazib beradi. suv nasosi tizimning asosiy ijrochi qismi bo‘lib, tuproq namlik darajasi past bo‘lganda ishlashga tushadi va kerakli miqdorda suv yetkazadi. loyihada mini 12v suv nasosi yoki kichik elektr nasosdan foydalanish tavsiya etiladi. 3-rasm. suv nasosi nasosning asosiy ko‘rsatkichlari: - quvvat …

5 / 23

lining xususiyatlari: - quvvat talabi: 5v. - kontakt sig‘imi: 10a/250v ac yoki 10a/30v dc. quvvat manbai: - tizimning barcha qismlari uchun doimiy tok (dc) quvvat manbai zarur. - quvvat manbai nasos uchun alohida, arduino va datchiklar uchun alohida ta’minlanadi. ulanish simlari: - barcha komponentlarni birlashtirish uchun izolyatsiyalangan ulanish simlari ishlatiladi. - plata (breadboard): - loyihani birlashtirish va vaqtinchalik ulanishlarni oson qilish uchun qo‘llaniladi. barcha yordamchi qismlar tizimning barqaror va samarali ishlashini ta’minlashga yordam beradi. rele moduli orqali nasos va datchiklarni boshqarish, quvvat manbai orqali tizimning xavfsiz ishlashini ta’minlash mumkin. 2.2. tizimning ishlash prinsipi va sxemasi mazkur bo‘limda avtomatik suv nasosini boshqarish tizimining ishlash prinsipi, datchikdan olingan ma’lumotlarning qayta ishlanishi, va namlik darajasiga ko‘ra nasosni boshqarish algoritmi hamda tizim sxemasi bo‘yicha batafsil ma’lumot beriladi. tuproq namlik datchigi (rasmda o‘ng tomonda ko‘rsatilgan) tuproqning namlik darajasini o‘lchash uchun ishlatiladi. ushbu datchik tuproqdagi elektr o‘tkazuvchanlikni o‘lchab, arduino mikrokontrolleriga analog va raqamli signallarni uzatadi. datchikning …
