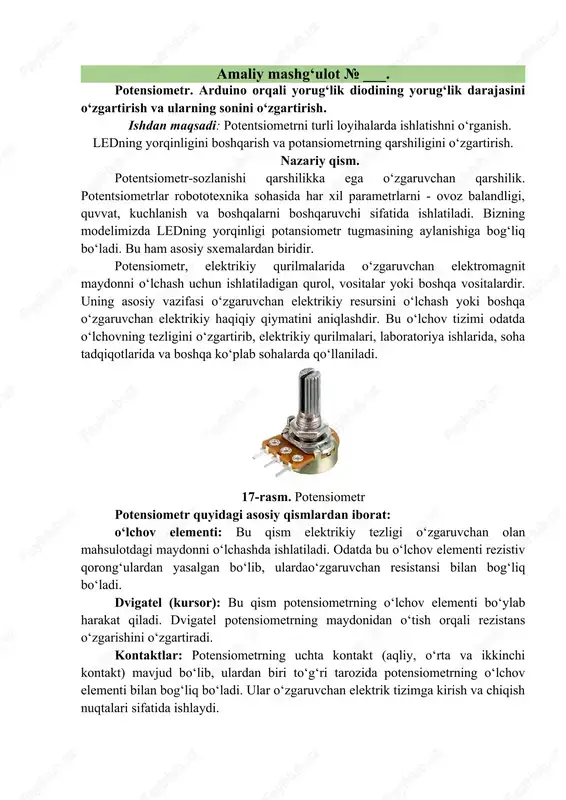

1 / 15

amaliy mashg‘ulot № ___. potensiometr. arduino orqali yorug‘lik diodining yorug‘lik darajasini o‘zgartirish va ularning sonini o‘zgartirish. ishdan maqsadi: potentsiometrni turli loyihalarda ishlatishni o‘rganish. ledning yorqinligini boshqarish va potansiometrning qarshiligini o‘zgartirish. nazariy qism. potentsiometr-sozlanishi qarshilikka ega o‘zgaruvchan qarshilik. potentsiometrlar robototexnika sohasida har xil parametrlarni - ovoz balandligi, quvvat, kuchlanish va boshqalarni boshqaruvchi sifatida ishlatiladi. bizning modelimizda ledning yorqinligi potansiometr tugmasining aylanishiga bog‘liq bo‘ladi. bu ham asosiy sxemalardan biridir. potensiometr, elektrikiy qurilmalarida o‘zgaruvchan elektromagnit maydonni o‘lchash uchun ishlatiladigan qurol, vositalar yoki boshqa vositalardir. uning asosiy vazifasi o‘zgaruvchan elektrikiy resursini o‘lchash yoki boshqa o‘zgaruvchan elektrikiy haqiqiy qiymatini aniqlashdir. bu o‘lchov tizimi odatda o‘lchovning tezligini o‘zgartirib, elektrikiy qurilmalari, laboratoriya ishlarida, soha tadqiqotlarida va boshqa ko‘plab sohalarda qo‘llaniladi. 17-rasm. potensiometr potensiometr quyidagi asosiy qismlardan iborat: o‘lchov elementi: bu qism elektrikiy tezligi o‘zgaruvchan olan mahsulotdagi maydonni o‘lchashda ishlatiladi. odatda bu o‘lchov elementi rezistiv qorong‘ulardan yasalgan bo‘lib, ulardao‘zgaruvchan resistansi bilan bog‘liq bo‘ladi. dvigatel (kursor): bu qism potensiometrning …

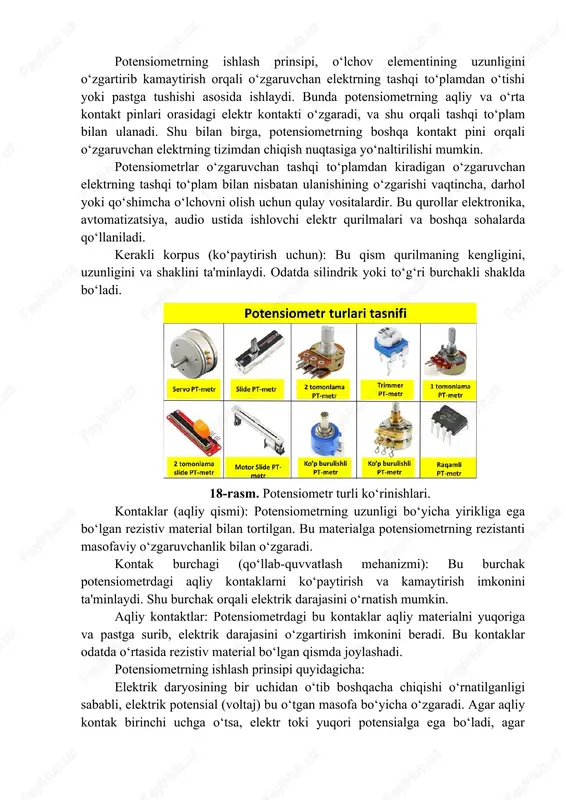

2 / 15

shi asosida ishlaydi. bunda potensiometrning aqliy va o‘rta kontakt pinlari orasidagi elektr kontakti o‘zgaradi, va shu orqali tashqi to‘plam bilan ulanadi. shu bilan birga, potensiometrning boshqa kontakt pini orqali o‘zgaruvchan elektrning tizimdan chiqish nuqtasiga yo‘naltirilishi mumkin. potensiometrlar o‘zgaruvchan tashqi to‘plamdan kiradigan o‘zgaruvchan elektrning tashqi to‘plam bilan nisbatan ulanishining o‘zgarishi vaqtincha, darhol yoki qo‘shimcha o‘lchovni olish uchun qulay vositalardir. bu qurollar elektronika, avtomatizatsiya, audio ustida ishlovchi elektr qurilmalari va boshqa sohalarda qo‘llaniladi. kerakli korpus (ko‘paytirish uchun): bu qism qurilmaning kengligini, uzunligini va shaklini ta'minlaydi. odatda silindrik yoki to‘g‘ri burchakli shaklda bo‘ladi. 18-rasm. potensiometr turli ko‘rinishlari. kontaklar (aqliy qismi): potensiometrning uzunligi bo‘yicha yirikliga ega bo‘lgan rezistiv material bilan tortilgan. bu materialga potensiometrning rezistanti masofaviy o‘zgaruvchanlik bilan o‘zgaradi. kontak burchagi (qo‘llab-quvvatlash mehanizmi): bu burchak potensiometrdagi aqliy kontaklarni ko‘paytirish va kamaytirish imkonini ta'minlaydi. shu burchak orqali elektrik darajasini o‘rnatish mumkin. aqliy kontaktlar: potensiometrdagi bu kontaklar aqliy materialni yuqoriga va pastga surib, elektrik darajasini o‘zgartirish …

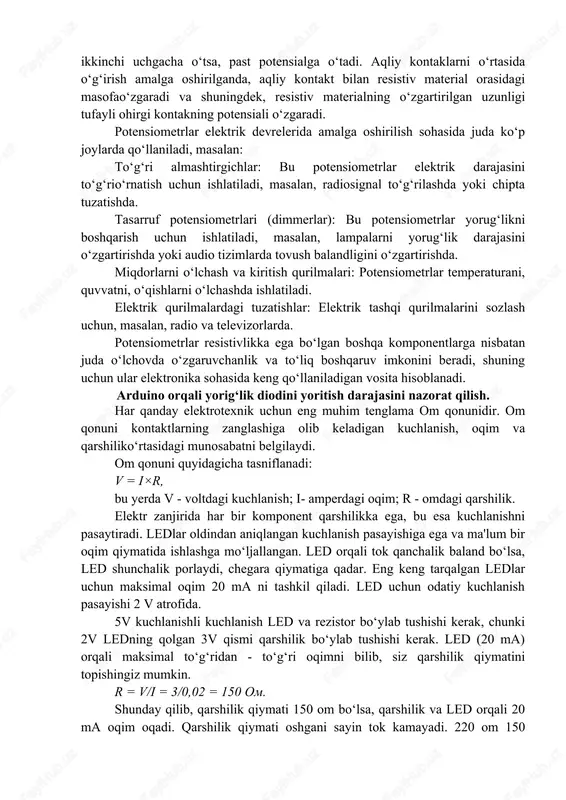

3 / 15

o‘zgaradi. potensiometrlar elektrik devrelerida amalga oshirilish sohasida juda ko‘p joylarda qo‘llaniladi, masalan: to‘g‘ri almashtirgichlar: bu potensiometrlar elektrik darajasini to‘g‘rio‘rnatish uchun ishlatiladi, masalan, radiosignal to‘g‘rilashda yoki chipta tuzatishda. tasarruf potensiometrlari (dimmerlar): bu potensiometrlar yorug‘likni boshqarish uchun ishlatiladi, masalan, lampalarni yorug‘lik darajasini o‘zgartirishda yoki audio tizimlarda tovush balandligini o‘zgartirishda. miqdorlarni o‘lchash va kiritish qurilmalari: potensiometrlar temperaturani, quvvatni, o‘qishlarni o‘lchashda ishlatiladi. elektrik qurilmalardagi tuzatishlar: elektrik tashqi qurilmalarini sozlash uchun, masalan, radio va televizorlarda. potensiometrlar resistivlikka ega bo‘lgan boshqa komponentlarga nisbatan juda o‘lchovda o‘zgaruvchanlik va to‘liq boshqaruv imkonini beradi, shuning uchun ular elektronika sohasida keng qo‘llaniladigan vosita hisoblanadi. arduino orqali yorig‘lik diodini yoritish darajasini nazorat qilish. har qanday elektrotexnik uchun eng muhim tenglama om qonunidir. om qonuni kontaktlarning zanglashiga olib keladigan kuchlanish, oqim va qarshiliko‘rtasidagi munosabatni belgilaydi. om qonuni quyidagicha tasniflanadi: v = i×r, bu yerda v - voltdagi kuchlanish; i- amperdagi oqim; r - omdagi qarshilik. elektr zanjirida har bir komponent qarshilikka ega, …

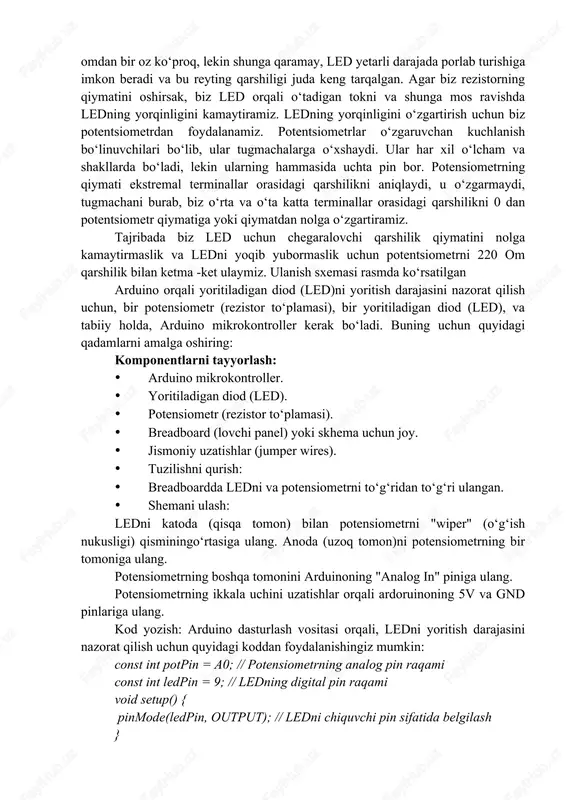

4 / 15

unday qilib, qarshilik qiymati 150 om bo‘lsa, qarshilik va led orqali 20 ma oqim oqadi. qarshilik qiymati oshgani sayin tok kamayadi. 220 om 150 omdan bir oz ko‘proq, lekin shunga qaramay, led yetarli darajada porlab turishiga imkon beradi va bu reyting qarshiligi juda keng tarqalgan. agar biz rezistorning qiymatini oshirsak, biz led orqali o‘tadigan tokni va shunga mos ravishda ledning yorqinligini kamaytiramiz. ledning yorqinligini o‘zgartirish uchun biz potentsiometrdan foydalanamiz. potentsiometrlar o‘zgaruvchan kuchlanish bo‘linuvchilari bo‘lib, ular tugmachalarga o‘xshaydi. ular har xil o‘lcham va shakllarda bo‘ladi, lekin ularning hammasida uchta pin bor. potensiometrning qiymati ekstremal terminallar orasidagi qarshilikni aniqlaydi, u o‘zgarmaydi, tugmachani burab, biz o‘rta va o‘ta katta terminallar orasidagi qarshilikni 0 dan potentsiometr qiymatiga yoki qiymatdan nolga o‘zgartiramiz. tajribada biz led uchun chegaralovchi qarshilik qiymatini nolga kamaytirmaslik va ledni yoqib yubormaslik uchun potentsiometrni 220 om qarshilik bilan ketma -ket ulaymiz. ulanish sxemasi rasmda ko‘rsatilgan arduino orqali yoritiladigan diod (led)ni yoritish darajasini …
