1 / 19

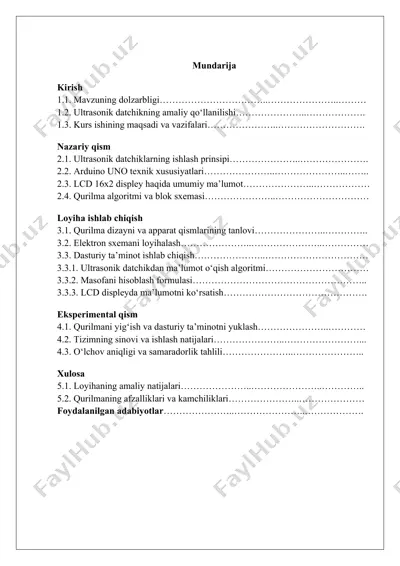

mundarija kirish 1.1. mavzuning dolzarbligi……………………………..…………………..……… 1.2. ultrasonik datchikning amaliy qo‘llanilishi…………………..………………. 1.3. kurs ishining maqsadi va vazifalari…………………..………………………. nazariy qism 2.1. ultrasonik datchiklarning ishlash prinsipi…………………..…………………. 2.2. arduino uno texnik xususiyatlari…………………..…………………..…….. 2.3. lcd 16x2 displey haqida umumiy ma’lumot…………………..……………… 2.4. qurilma algoritmi va blok sxemasi…………………..………………………… loyiha ishlab chiqish 3.1. qurilma dizayni va apparat qismlarining tanlovi…………………..………….. 3.2. elektron sxemani loyihalash…………………..…………………..…………… 3.3. dasturiy ta’minot ishlab chiqish…………………..…………………………… 3.3.1. ultrasonik datchikdan ma’lumot o‘qish algoritmi…………………………… 3.3.2. masofani hisoblash formulasi……………………………………………….. 3.3.3. lcd displeyda ma’lumotni ko‘rsatish………………………………………. eksperimental qism 4.1. qurilmani yig‘ish va dasturiy ta’minotni yuklash…………………..………… 4.2. tizimning sinovi va ishlash natijalari…………………..……………………... 4.3. o‘lchov aniqligi va samaradorlik tahlili…………………..………………….. xulosa 5.1. loyihaning amaliy natijalari…………………..…………………..………….. 5.2. qurilmaning afzalliklari va kamchiliklari…………………..………………… foydalanilgan adabiyotlar…………………..…………………..………………. 1. kirish 1.1. mavzuning dolzarbligi zamonaviy texnologiyalar rivoji turli sohalarda innovatsion yondashuvlarni joriy etishni ta’minlamoqda. ayniqsa, atrof-muhitni muhofaza qilish va resurslardan oqilona foydalanish masalalari dolzarbligi bilan ajralib turadi. aholi punktlarida chiqindilarni to‘g‘ri boshqarish ekologik muammolarni hal qilishda muhim o‘rin tutadi. shu jihatdan, …
2 / 19

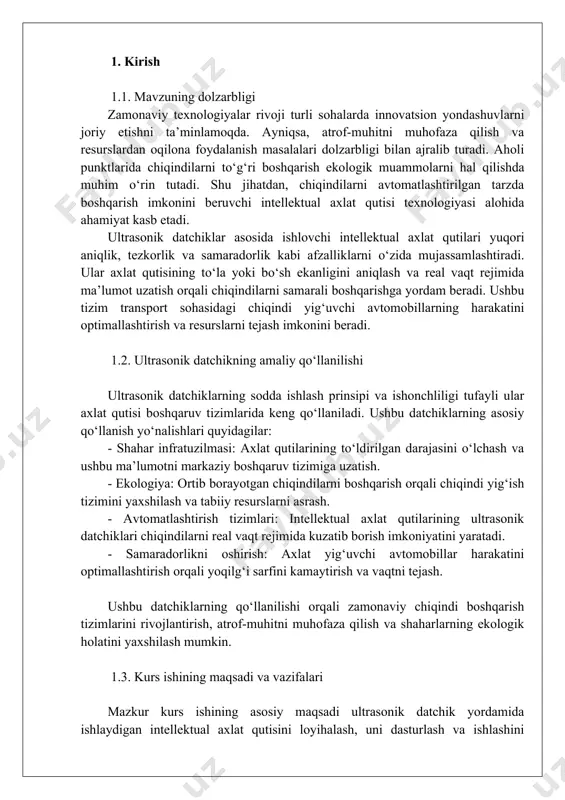

orqali chiqindilarni samarali boshqarishga yordam beradi. ushbu tizim transport sohasidagi chiqindi yig‘uvchi avtomobillarning harakatini optimallashtirish va resurslarni tejash imkonini beradi. 1.2. ultrasonik datchikning amaliy qo‘llanilishi ultrasonik datchiklarning sodda ishlash prinsipi va ishonchliligi tufayli ular axlat qutisi boshqaruv tizimlarida keng qo‘llaniladi. ushbu datchiklarning asosiy qo‘llanish yo‘nalishlari quyidagilar: - shahar infratuzilmasi: axlat qutilarining to‘ldirilgan darajasini o‘lchash va ushbu ma’lumotni markaziy boshqaruv tizimiga uzatish. - ekologiya: ortib borayotgan chiqindilarni boshqarish orqali chiqindi yig‘ish tizimini yaxshilash va tabiiy resurslarni asrash. - avtomatlashtirish tizimlari: intellektual axlat qutilarining ultrasonik datchiklari chiqindilarni real vaqt rejimida kuzatib borish imkoniyatini yaratadi. - samaradorlikni oshirish: axlat yig‘uvchi avtomobillar harakatini optimallashtirish orqali yoqilg‘i sarfini kamaytirish va vaqtni tejash. ushbu datchiklarning qo‘llanilishi orqali zamonaviy chiqindi boshqarish tizimlarini rivojlantirish, atrof-muhitni muhofaza qilish va shaharlarning ekologik holatini yaxshilash mumkin. 1.3. kurs ishining maqsadi va vazifalari mazkur kurs ishining asosiy maqsadi ultrasonik datchik yordamida ishlaydigan intellektual axlat qutisini loyihalash, uni dasturlash va ishlashini sinovdan o‘tkazishdir. …
3 / 19

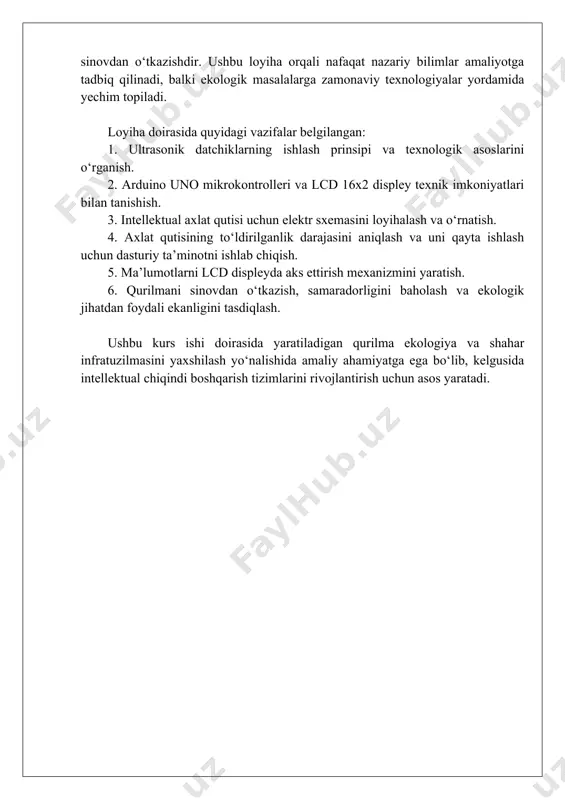

ettirish mexanizmini yaratish. 6. qurilmani sinovdan o‘tkazish, samaradorligini baholash va ekologik jihatdan foydali ekanligini tasdiqlash. ushbu kurs ishi doirasida yaratiladigan qurilma ekologiya va shahar infratuzilmasini yaxshilash yo‘nalishida amaliy ahamiyatga ega bo‘lib, kelgusida intellektual chiqindi boshqarish tizimlarini rivojlantirish uchun asos yaratadi. 2. nazariy qism 2.1. ultrasonik datchiklarning ishlash prinsipi ultrasonik datchiklar - bu tovush to‘lqinlaridan foydalangan holda masofani o‘lchashga mo‘ljallangan zamonaviy qurilmalardir. ular asosan piezoelektrik kristallardan hosil bo‘lgan ultratovush generator va qabul qiluvchidan iborat. datchik ishlashida tovush to‘lqinlari yuqori chastotada hosil qilinadi va obyekt yuzasiga borib, qaytib kelgan vaqtni o‘lchash orqali masofa hisoblanadi. 1-rasm. ultrasonic sensor hc-sr04 ultrasonik datchiklar quyidagi bosqichlarda ishlaydi: 1. signalni chiqarish: datchik ultratovush signalini (odatda 40 khz chastotali) havoga tarqatadi. 2. signalning qaytishi: agar signal biror obyekt yuzasiga borib urilsa, u qaytib keladi. 3. vaqtni o‘lchash: signalning yuborilishi va qabul qilinishi orasidagi vaqt o‘lchanadi. 4. masofani hisoblash: signalning havoda harakat tezligi (343 m/s) asosida masofa quyidagi formula …
4 / 19

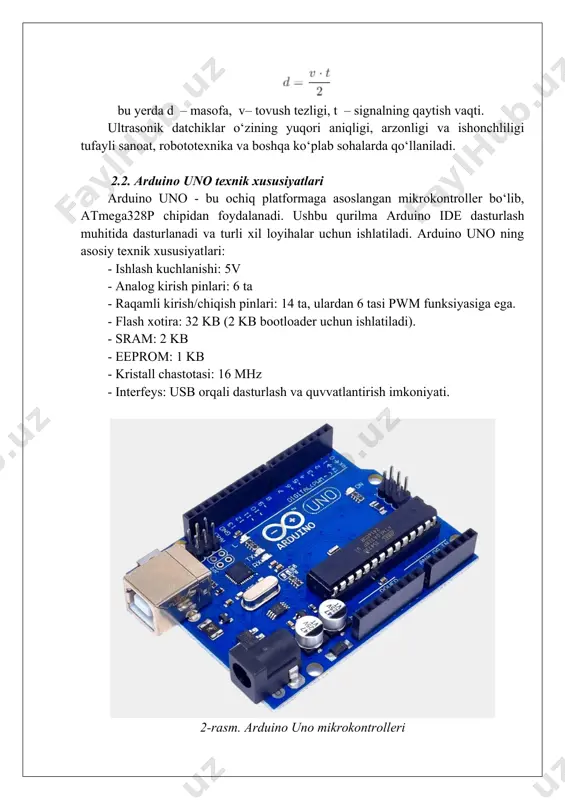

. - sram: 2 kb - eeprom: 1 kb - kristall chastotasi: 16 mhz - interfeys: usb orqali dasturlash va quvvatlantirish imkoniyati. 2-rasm. arduino uno mikrokontrolleri arduino uno turli komponentlar bilan, jumladan, ultrasonik datchik va lcd displey kabi modullar bilan osongina integratsiya qilinadi. uning dasturiy va apparat jihatdan ochiqligi boshlang‘ich foydalanuvchilar va tajribali dasturchilar uchun ham qulay platforma bo‘lib xizmat qiladi. 2.3. lcd 16x2 displey haqida umumiy ma’lumot lcd 16x2 displey - bu matnli ma’lumotlarni aks ettirishga mo‘ljallangan elektron ekran bo‘lib, ikki qator va har bir qatorda 16 ta belgini ko‘rsatish imkoniga ega. ushbu displey juda samarali va ko‘p funksiyali bo‘lib, mikrokontroller bilan ishlashda keng qo‘llaniladi. 3-rasm. lcd display va i2c moduli lcd 16x2 displeyning asosiy xususiyatlari: - matn formati: 16 ta ustun va 2 ta qator. - drayver: hd44780 mikrosxemasi yordamida boshqariladi. - interfeys: 4-bit yoki 8-bit parallel interfeys rejimida ishlash imkoniyati. - ishlash kuchlanishi: 4.7v–5.3v. - yorqinlik boshqaruvi: …
5 / 19
di va signalni qayta ishlaydi. - arduino uno: ma’lumotlarni qayta ishlaydi va hisob-kitob qiladi. - lcd displey: o‘lchangan masofani foydalanuvchiga vizual ravishda taqdim etadi. bu algoritm va blok sxema qurilmaning soddaligini va samaradorligini ta’minlaydi, shuningdek, uni yanada takomillashtirish imkoniyatini yaratadi. 3. qurilma dizayni va apparat qismlarining tanlovi 3.1. qurilma dizayni va apparat qismlarining tanlovi ultrasonik datchik yordamida masofani o‘lchash qurilmasi sodda, ishonchli va samarali apparat qismlaridan tashkil topadi. ushbu loyihani amalga oshirish uchun quyidagi apparat komponentlari tanlandi: 1. arduino uno qurilmaning asosiy boshqaruv platformasi. arduino uno o‘zining kuchli ishlash imkoniyatlari va keng kutubxona bazasi tufayli ushbu loyiha uchun ideal tanlov hisoblanadi. - funktsiyalari: ma’lumotlarni qayta ishlash, signalni yuborish va qabul qilish, hisob-kitoblarni bajarish. - afzalliklari: arzon narx, dasturlashning soddaligi, keng qo‘llaniladigan platforma. 2. hc-sr04 ultrasonik datchik masofani o‘lchash uchun tanlangan qurilma. ushbu datchikning asosiy afzalliklari - yuqori aniqlik, arzon narx va oson interfeys. - ishlash diapazoni: 2 sm dan 4 …
