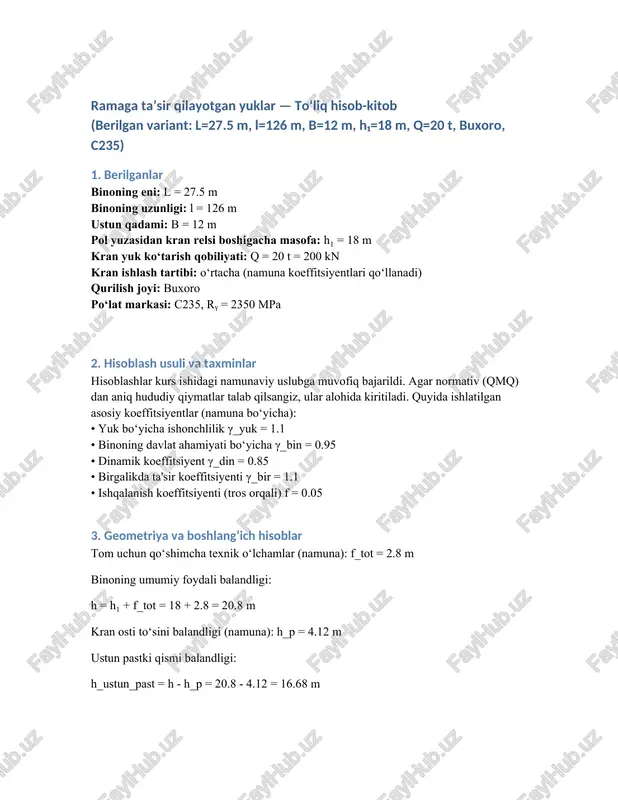

ramaga ta’sir qilayotgan yuklar — to‘liq hisob-kitob (berilgan variant: l=27.5 m, l=126 m, b=12 m, h₁=18 m, q=20 t, buxoro, c235) 1. berilganlar binoning eni: l = 27.5 m binoning uzunligi: l = 126 m ustun qadami: b = 12 m pol yuzasidan kran relsi boshigacha masofa: h₁ = 18 m kran yuk ko‘tarish qobiliyati: q = 20 t = 200 kn kran ishlash tartibi: o‘rtacha (namuna koeffitsiyentlari qo‘llanadi) qurilish joyi: buxoro po‘lat markasi: c235, rᵧ = 2350 mpa 2. hisoblash usuli va taxminlar hisoblashlar kurs ishidagi namunaviy uslubga muvofiq bajarildi. agar normativ (qmq) dan aniq hududiy qiymatlar talab qilsangiz, ular alohida kiritiladi. quyida ishlatilgan asosiy koeffitsiyentlar (namuna bo‘yicha): • yuk bo‘yicha ishonchlilik γ_yuk = 1.1 • binoning davlat ahamiyati bo‘yicha γ_bin = 0.95 • dinamik koeffitsiyent γ_din = 0.85 • birgalikda ta'sir koeffitsiyenti γ_bir = 1.1 • ishqalanish koeffitsiyenti (tros orqali) f = 0.05 3. geometriya va boshlang‘ich hisoblar …

2 / 1

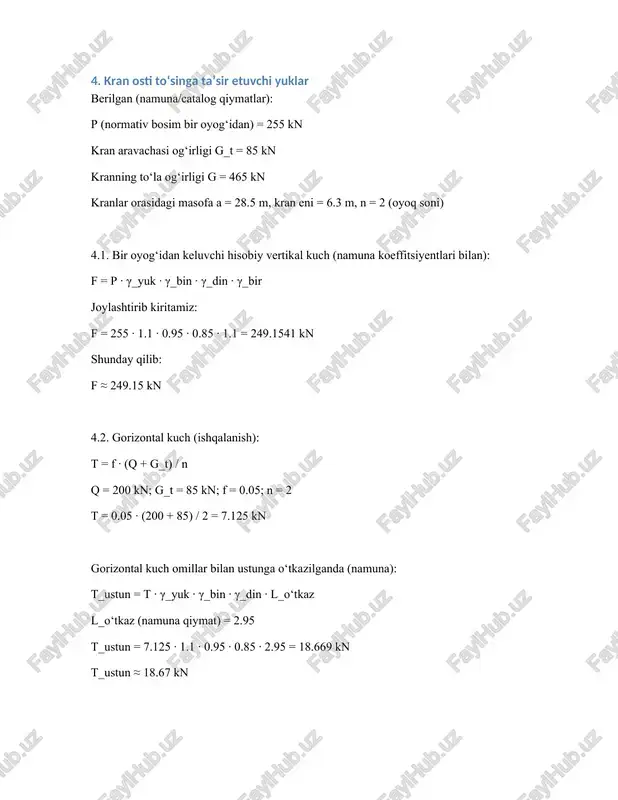

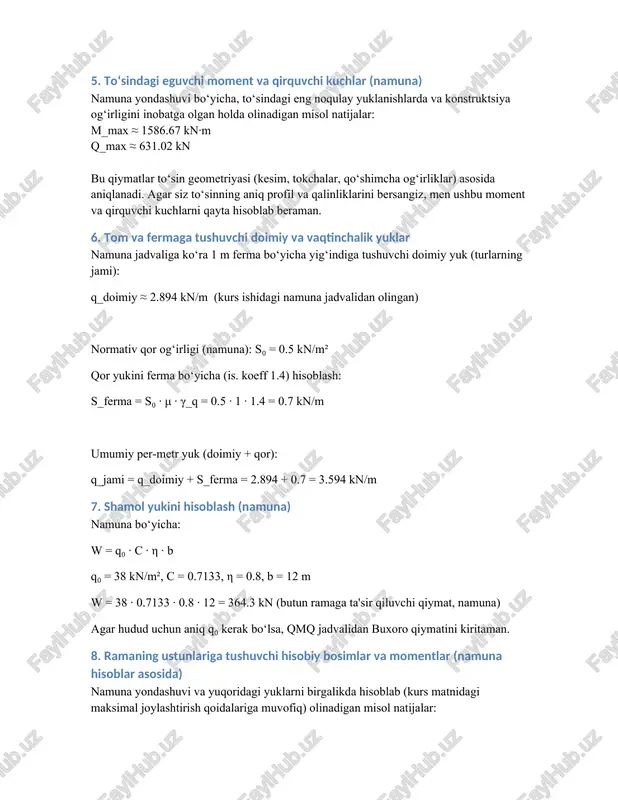

ustun = 7.125 · 1.1 · 0.95 · 0.85 · 2.95 = 18.669 kn t_ustun ≈ 18.67 kn 5. to‘sindagi eguvchi moment va qirquvchi kuchlar (namuna) namuna yondashuvi bo‘yicha, to‘sindagi eng noqulay yuklanishlarda va konstruktsiya og‘irligini inobatga olgan holda olinadigan misol natijalar: m_max ≈ 1586.67 kn·m q_max ≈ 631.02 kn bu qiymatlar to‘sin geometriyasi (kesim, tokchalar, qo‘shimcha og‘irliklar) asosida aniqlanadi. agar siz to‘sinning aniq profil va qalinliklarini bersangiz, men ushbu moment va qirquvchi kuchlarni qayta hisoblab beraman. 6. tom va fermaga tushuvchi doimiy va vaqtinchalik yuklar namuna jadvaliga ko‘ra 1 m ferma bo‘yicha yig‘indiga tushuvchi doimiy yuk (turlarning jami): q_doimiy ≈ 2.894 kn/m (kurs ishidagi namuna jadvalidan olingan) normativ qor og‘irligi (namuna): s₀ = 0.5 kn/m² qor yukini ferma bo‘yicha (is. koeff 1.4) hisoblash: s_ferma = s₀ · μ · γ_q = 0.5 · 1 · 1.4 = 0.7 kn/m umumiy per-metr yuk (doimiy + qor): q_jami = q_doimiy + …

3 / 1

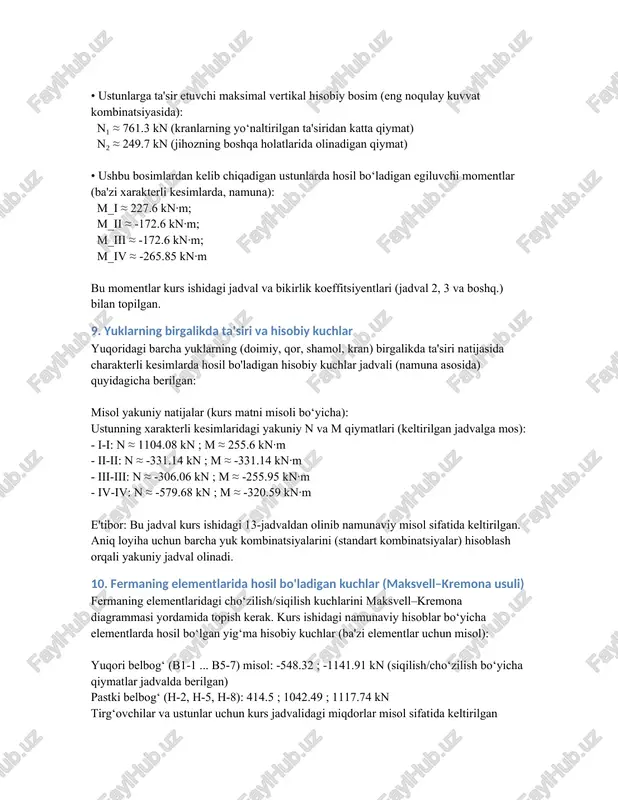

iyentlari (jadval 2, 3 va boshq.) bilan topilgan. 9. yuklarning birgalikda ta'siri va hisobiy kuchlar yuqoridagi barcha yuklarning (doimiy, qor, shamol, kran) birgalikda ta'siri natijasida charakterli kesimlarda hosil bo'ladigan hisobiy kuchlar jadvali (namuna asosida) quyidagicha berilgan: misol yakuniy natijalar (kurs matni misoli bo‘yicha): ustunning xarakterli kesimlaridagi yakuniy n va m qiymatlari (keltirilgan jadvalga mos): - i-i: n ≈ 1104.08 kn ; m ≈ 255.6 kn·m - ii-ii: n ≈ -331.14 kn ; m ≈ -331.14 kn·m - iii-iii: n ≈ -306.06 kn ; m ≈ -255.95 kn·m - iv-iv: n ≈ -579.68 kn ; m ≈ -320.59 kn·m e'tibor: bu jadval kurs ishidagi 13-jadvaldan olinib namunaviy misol sifatida keltirilgan. aniq loyiha uchun barcha yuk kombinatsiyalarini (standart kombinatsiyalar) hisoblash orqali yakuniy jadval olinadi. 10. fermaning elementlarida hosil bo'ladigan kuchlar (maksvell–kremona usuli) fermaning elementlaridagi cho‘zilish/siqilish kuchlarini maksvell–kremona diagrammasi yordamida topish kerak. kurs ishidagi namunaviy hisoblar bo‘yicha elementlarda hosil bo‘lgan yig‘ma hisobiy kuchlar …

4 / 1

b-i (yuqori belbog‘): qabul qilingan kesim 50×5 mm - b-3, b-4: qabul qilingan kesim 140×10 mm - b-6, b-7: qabul qilingan kesim 200×12 mm har bir element uchun σ = n/a va turg‘unlik (euler yoki amaliy formulalar) tekshirildi va kurs misolida ularning mosligi tasdiqlangan. 12. turg'unlik va mustahkamlik tekshiruvi ustunlar uchun kritik yuk (euler) formulasi: n_cr = π²·e·i / l₀² masshtabli egiluvchanlik koeffitsiyenti va φ ning aniqlanishi orqali element turg‘unligi tekshiriladi. kurs namunaviy hisoblarda φ qiymatlari (jadvaldan) olinib, barcha tanlangan profillar tekshirildi. 13. xulosa 1. yuqoridagi hisob-kitoblar siz bergan variant (l=27.5 m, l=126 m, b=12 m, h₁=18 m, q=20 t) bo‘yicha kurs ishidagi namunaviy yondashuvga mos ravishda bajarildi. 2. asosiy topilmalar: • binoning umumiy balandligi h = 20.8 m • bir oyog‘idan keluvchi hisobiy vertikal kuch f ≈ 249.15 kn • ustunga tushuvchi hisobiy gorizontal kuch t_ustun ≈ 18.67 kn • fermaga tushuvchi jami yoyma yuk q_jami ≈ 3.594 kn/m …
