1 / 35

o'zbekiston respublikasi oliy va o'rta o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti «bino va inshootlar qurilishi, geodeziya kartografiya va kadastr» kafedrasi «bino va inshootlar zilzilabardoshligi» fanidan “ikki qavatli karkasli binoga ta'sir etuvchi seysmik kuchlarni aniqlash” mavzusidagi kurs ishini bajarishga doir uslubiy ko'llanma farg'ona – 2016 o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti «bino va inshootlar qurilishi, geodeziya kartografiya va kadastr» kafedrasi «bino va inshootlar zilzilabardoshligi» fanidan “ikki qavatli karkasli binoga ta'sir etuvchi seysmik kuchlarni aniqlash” mavzusidagi kurs ishini bajarishga doir uslubiy ko'llanma institut uslubiy kengashida tasdiqlangan “______” majlis bayoni reg.________ _______ 2016y farg'ona – 2016 mazkur uslubiy qullanma “bino inshootlar zilzilabardoshligi” fanidan 5610100- xizmatlar soxasi (uy-joy va komunal, maishiy xizmatlar) yo'nalishi bo'yicha o'qiydigan bakalavr talabalari uchun mo'ljallangan. kullantmada talabalar ma'ruzaviy darslar mobaynida olgan nazariy bilimlarini amaliyotga tadbiq etish usullari bayon etilgan. nazariy tafsilotlarga to'xtalmagan holda, ikki qavatli statik noaniq ramaga ta'sir etuvchi …

2 / 35

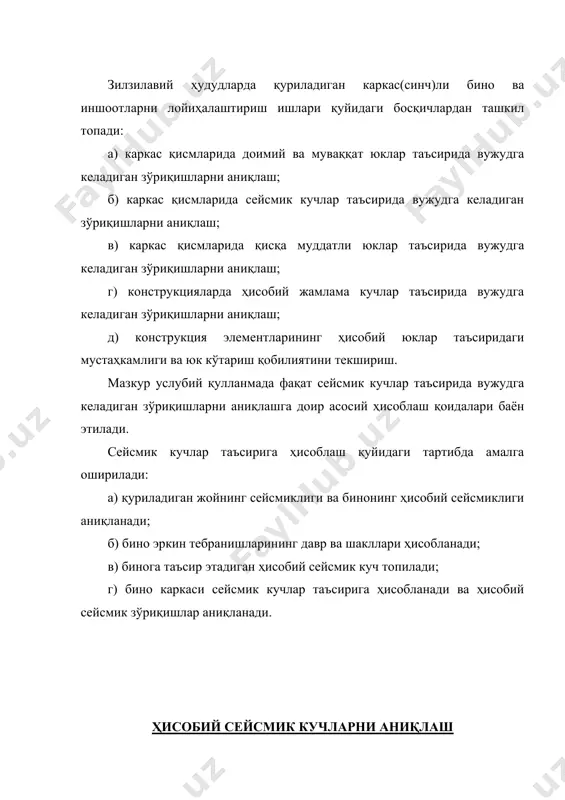

an zo'riqishlarni aniqlash; g) konstruktsiyalarda hisobiy jamlama kuchlar ta'sirida vujudga keladigan zo'riqishlarni aniqlash; d) konstruktsiya elementlarining hisobiy yuklar ta'siridagi mustahkamligi va yuk ko'tarish qobiliyatini tekshirish. mazkur uslubiy qullanmada faqat seysmik kuchlar ta'sirida vujudga keladigan zo'riqishlarni aniqlashga doir asosiy hisoblash qoidalari bayon etiladi. seysmik kuchlar ta'siriga hisoblash quyidagi tartibda amalga oshiriladi: a) quriladigan joyning seysmikligi va binoning hisobiy seysmikligi aniqlanadi; b) bino erkin tebranishlarining davr va shakllari hisoblanadi; v) binoga ta'sir etadigan hisobiy seysmik kuch topiladi; g) bino karkasi seysmik kuchlar ta'siriga hisoblanadi va hisobiy seysmik zo'riqishlar aniqlanadi. hisobiy seysmik kuchlarni aniqlash hisobiy seysmik kuchlar deganda, zilzila jarayonida tebranayotgan binolarda vujudga keladigan gorizontal inertsiya kuchlari tushuniladi. ushbu kuchlar binoga statik ravishda qo'yilgan deb qaraladi. odatda, binolarni seysmik kuchlar ta'siriga hisoblash ishlari yaxlit bino uchun bir yo'la amalga oshiriladi. bunda binolar bo'ylama va ko'ndalang yo'nalishlarda alohida hisoblanadi. agar bino takrorlanuvchi bir xil qismlardan tashkil topgan bo'lsa, binoning birgina qismi hisoblansa kifoya. shunga …

3 / 35

onlardan barpo etilsin. bino karkasini ustunlari kundalang kesimi tug'ri turtburchag, rigellar esa tavr shakliga ega. bino devorlari tasmasimon oynali panellardan iborat. binoga ta'sir etuvchi vertikal normativ (me'yoriy) yuklar 2-jadvaldan olinsin. binoning bo'ylama fasadi sxemasi binoning yonlama fasadi sxemasi binoning ikkinchi qavat rejasi sxemasi 1-rasm. binoning ikkinchi qavat rejasi hamda bo'ylama va yonlama fasadlari sxemalari. qirqim 2-rasm. binoning ko'ndalang qirqimi va ustun hamda rigellarini kundalang kesim yuzalari. verrtikal normativ (me'yoriy) yuklar 2-jadval t/r vertikal yuklarning nomlanishi o'lchov birligi normativ(me'yoriy) yuklar qiymatlari a. doimiy 1. tom yopma va isitkich vazni kn/m2 1,35 2. tom va orayopma plitalari vazni -//- 6,0 3. pol va to'siqlar vazni -//- 2,5 4. panel devorlar vazni -//- 2,0 5. tasmasimon oynalar vazni -//- 0,5 6. ustun va rigellar vazni kn/m3 25,0 b. uzoq muddatli muvaqqat 7. statsionar jihozlar vazni kn/m2 16,0 v. qisqa muddatli 8. yopmalarga tushadigan qisqa muddatli yuklar kn/m2 5,0 9. qor yuki kn/m2 0,5 …

4 / 35

ti: rigelning ko'ndalang kesimi ustunnikiga qaraganda murakkab shaklga ega. shu sababli ishni oldin rigelning ko'ndalang kesimi og'irlik markazi holatini aniqlashdan boshlaymiz: bu erda-zo-rigel ostki qirrasidan og'irlik markazigacha bulgan masofa; f1= b1 x h1=0,5 x 0,34-rigel kesim yuzasining ostki qismi yuzasi; f2= b2 x h2=0,245 x 0,32-rigel kesim yuzasining ustki qismi yuzasi; y1-rigelning ostki qismi balandligini yarmiga teng; y2-rigelning ostki qismi va ustki qismini balandligi yarmini yig'indisi; 3-rasm. rigelning ko'ndalang kesimi. so'ngra rigelning og'irlik markazidan o'tuvchi x-x o'qiga nisban butun kesimning inertsiya momentini hisoblaymiz: b) bino karkasi dinamik hisoblash sxemasini qurish. bino karkasining statik (a) va dinamik (b) hisoblash sxemalari 4-rasmda keltirilgan. binoning birinchi n1=4,385 m) va ikkinchi (n1+n2=9,12 m) qavat sath belgilari rigellarning og'irlik markazlariga, (-0,15) esa poydevor yuqori sirtining sathiga mos keladi. binoning ikkinchi qavati rejasi, buylama va yonlama fasadlari, ko'ndalang qirqimi hamda ustun va rigelning kundalang kesim yuzalari 1 va 2 rasmlarda tasvirlangan. 4-rasm. bino karkasining statik (a) …

5 / 35

= ℓ - (550+550+200) = 6000 - 1300 = 4700 mm = 4,7 m. o'rta oraliqning hisobiy uzunligi ℓ02= ℓ -(550+550) = 6000-1100 = 4900 mm = 4,9 m. bu erda- 200= bk /2 =400/2=200-chetki ustunning kesim yuzasi yarmi. 550= bc /2 + bkon = 500/2 +300=550-o'rta ustun kesim yuzasi yarmi va ustun konsoli uzunligini yig'indisi. birinchi qavat ustunlarining nisbiy bikirligi: ikkinchi qavat ustunlarining nisbiy bikirligi: rigelning kesimlari birinchi va ikkinchi qavatlarda bir xil bo'lganligi uchun: ko'chishlarni aniqlashda taqribiy formulalardan foydalanamiz: topilgan qiymatlarni formulaga qo'yib, birlik ko'chishlarni aniqlaymiz: tekshirish. barcha amallar to'g'ri bajarilgan bo'lsa, quyidagi tenglik qanoatlantiriladi: bizning hol uchun bu tenglik quyidagicha yoziladi: δ11 + δ22 = (361,356+858,912) · e-1=1220,268 · e-1 xatolik foizi. xatolik yo'l qo'yiladigan darajada ekan. demak birlik ko'chishlar to'g'ri aniqlangan. ii. qavatlararo va tom yopma sathlarida to'plangan massalarni aniqlash qavatlararo va tom yopma sathida to'plangan yuklarni 2-jadvalda berilgan normativ (me'yoriy) yuklar bo'yicha qk -ni (kn-larda) …
