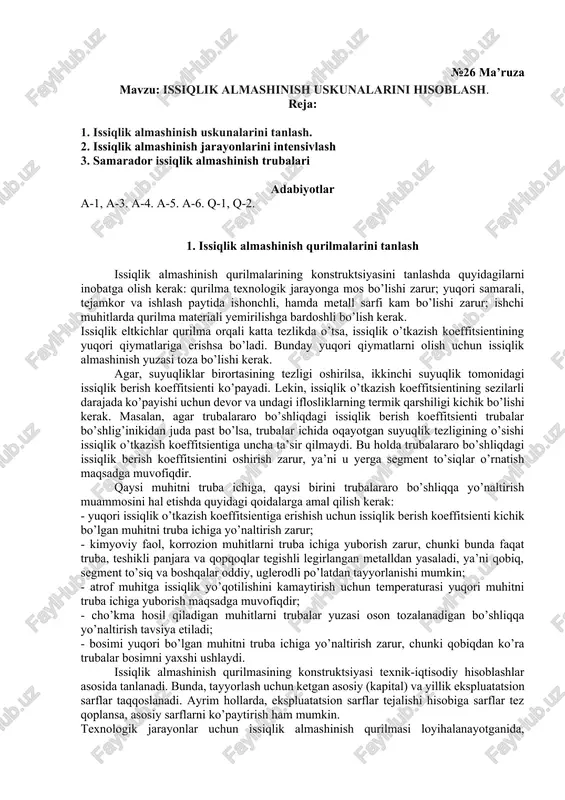

№26 ma’ruza mavzu: issiqlik almashinish uskunalarini hisoblash. reja: 1. issiqlik almashinish uskunalarini tanlash. 2. issiqlik almashinish jarayonlarini intensivlash 3. samarador issiqlik almashinish trubalari adabiyotlar a-1, a-3. a-4. a-5. a-6. q-1, q-2. 1. issiqlik almashinish qurilmalarini tanlash issiqlik almashinish qurilmalarining konstruktsiyasini tanlashda quyidagilarni inobatga olish kerak: qurilma texnologik jarayonga mos bo’lishi zarur; yuqori samarali, tejamkor va ishlash paytida ishonchli, hamda metall sarfi kam bo’lishi zarur; ishchi muhitlarda qurilma materiali yemirilishga bardoshli bo’lish kerak. issiqlik eltkichlar qurilma orqali katta tezlikda o’tsa, issiqlik o’tkazish koeffitsientining yuqori qiymatlariga erishsa bo’ladi. bunday yuqori qiymatlarni olish uchun issiqlik almashinish yuzasi toza bo’lishi kerak. agar, suyuqliklar birortasining tezligi oshirilsa, ikkinchi suyuqlik tomonidagi issiqlik berish koeffitsienti ko’payadi. lekin, issiqlik o’tkazish koeffitsientining sezilarli darajada ko’payishi uchun devor va undagi iflosliklarning termik qarshiligi kichik bo’lishi kerak. masalan, agar trubalararo bo’shliqdagi issiqlik berish koeffitsienti trubalar bo’shlig’inikidan juda past bo’lsa, trubalar ichida oqayotgan suyuqlik tezligining o’sishi issiqlik o’tkazish koeffitsientiga uncha ta’sir qilmaydi. …

2 / 12

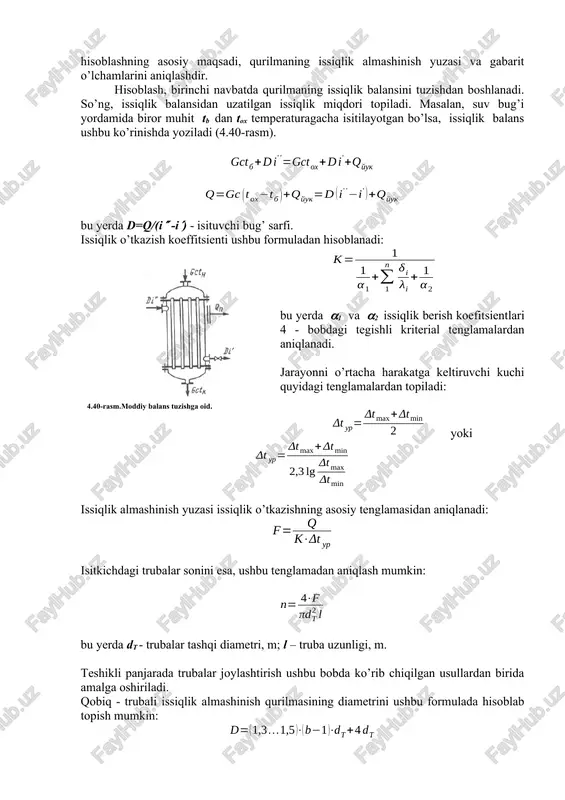

an tayyorlanishi mumkin; - atrof muhitga issiqlik yo’qotilishini kamaytirish uchun temperaturasi yuqori muhitni truba ichiga yuborish maqsadga muvofiqdir; - cho’kma hosil qiladigan muhitlarni trubalar yuzasi oson tozalanadigan bo’shliqqa yo’naltirish tavsiya etiladi; - bosimi yuqori bo’lgan muhitni truba ichiga yo’naltirish zarur, chunki qobiqdan ko’ra trubalar bosimni yaxshi ushlaydi. issiqlik almashinish qurilmasining konstruktsiyasi texnik-iqtisodiy hisoblashlar asosida tanlanadi. bunda, tayyorlash uchun ketgan asosiy (kapital) va yillik ekspluatatsion sarflar taqqoslanadi. ayrim hollarda, ekspluatatsion sarflar tejalishi hisobiga sarflar tez qoplansa, asosiy sarflarni ko’paytirish ham mumkin. texnologik jarayonlar uchun issiqlik almashinish qurilmasi loyihalanayotganida, hisoblashning asosiy maqsadi, qurilmaning issiqlik almashinish yuzasi va gabarit o’lchamlarini aniqlashdir. hisoblash, birinchi navbatda qurilmaning issiqlik balansini tuzishdan boshlanadi. so’ng, issiqlik balansidan uzatilgan issiqlik miqdori topiladi. masalan, suv bug’i yordamida biror muhit tb dan tox temperaturagacha isitilayotgan bo’lsa, issiqlik balans ushbu ko’rinishda yoziladi (4.40-rasm). bu yerda d=q/(i -i) - isituvchi bug’ sarfi. issiqlik o’tkazish koeffitsienti ushbu formuladan hisoblanadi: 4.40-rasm.moddiy balans tuzishga oid. bu …

3 / 12

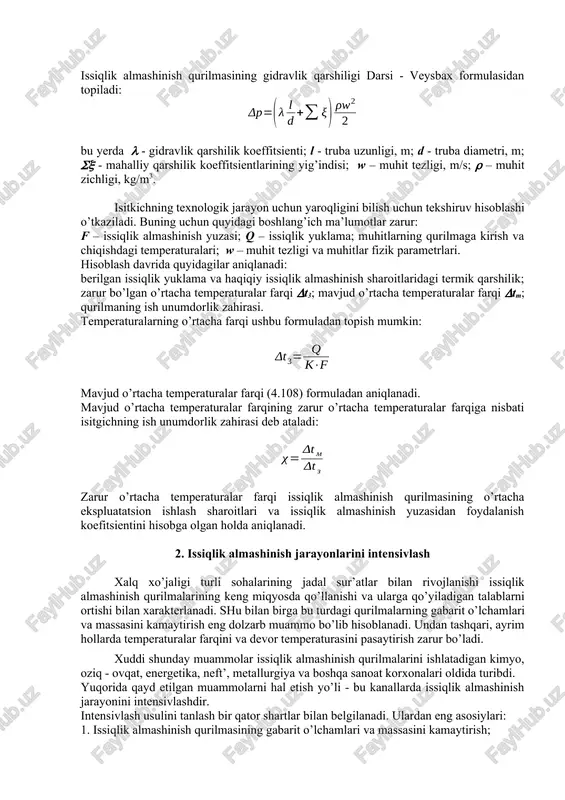

rshiligi darsi - veysbax formulasidan topiladi: bu yerda - gidravlik qarshilik koeffitsienti; l - truba uzunligi, m; d - truba diametri, m; - mahalliy qarshilik koeffitsientlarining yig’indisi; w – muhit tezligi, m/s; – muhit zichligi, kg/m3. isitkichning texnologik jarayon uchun yaroqligini bilish uchun tekshiruv hisoblashi o’tkaziladi. buning uchun quyidagi boshlang’ich ma’lumotlar zarur: f – issiqlik almashinish yuzasi; q – issiqlik yuklama; muhitlarning qurilmaga kirish va chiqishdagi temperaturalari; w – muhit tezligi va muhitlar fizik parametrlari. hisoblash davrida quyidagilar aniqlanadi: berilgan issiqlik yuklama va haqiqiy issiqlik almashinish sharoitlaridagi termik qarshilik; zarur bo’lgan o’rtacha temperaturalar farqi t3; mavjud o’rtacha temperaturalar farqi tm; qurilmaning ish unumdorlik zahirasi. temperaturalarning o’rtacha farqi ushbu formuladan topish mumkin: mavjud o’rtacha temperaturalar farqi (4.108) formuladan aniqlanadi. mavjud o’rtacha temperaturalar farqining zarur o’rtacha temperaturalar farqiga nisbati isitgichning ish unumdorlik zahirasi deb ataladi: zarur o’rtacha temperaturalar farqi issiqlik almashinish qurilmasining o’rtacha ekspluatatsion ishlash sharoitlari va issiqlik almashinish yuzasidan foydalanish koefitsientini …

4 / 12

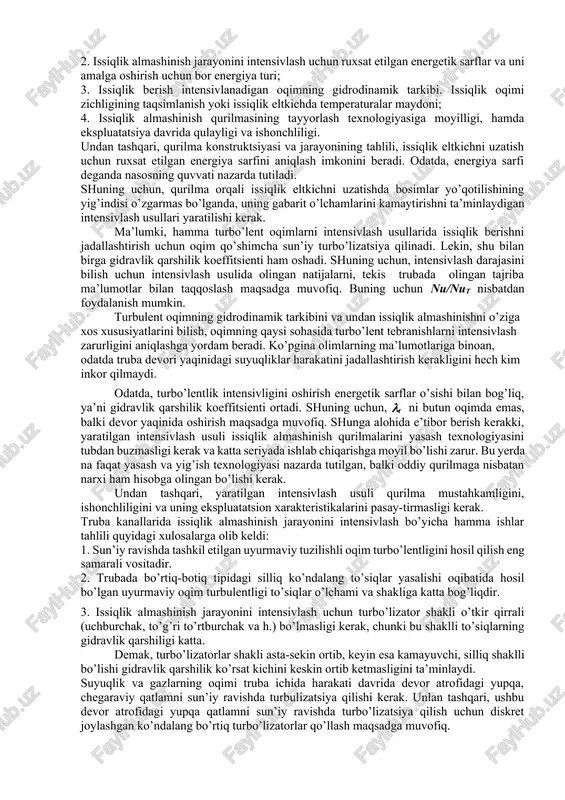

bu kanallarda issiqlik almashinish jarayonini intensivlashdir. intensivlash usulini tanlash bir qator shartlar bilan belgilanadi. ulardan eng asosiylari: 1. issiqlik almashinish qurilmasining gabarit o’lchamlari va massasini kamaytirish; 2. issiqlik almashinish jarayonini intensivlash uchun ruxsat etilgan energetik sarflar va uni amalga oshirish uchun bor energiya turi; 3. issiqlik berish intensivlanadigan oqimning gidrodinamik tarkibi. issiqlik oqimi zichligining taqsimlanish yoki issiqlik eltkichda temperaturalar maydoni; 4. issiqlik almashinish qurilmasining tayyorlash texnologiyasiga moyilligi, hamda ekspluatatsiya davrida qulayligi va ishonchliligi. undan tashqari, qurilma konstruktsiyasi va jarayonining tahlili, issiqlik eltkichni uzatish uchun ruxsat etilgan energiya sarfini aniqlash imkonini beradi. odatda, energiya sarfi deganda nasosning quvvati nazarda tutiladi. shuning uchun, qurilma orqali issiqlik eltkichni uzatishda bosimlar yo’qotilishining yig’indisi o’zgarmas bo’lganda, uning gabarit o’lchamlarini kamaytirishni ta’minlaydigan intensivlash usullari yaratilishi kerak. ma’lumki, hamma turbo’lent oqimlarni intensivlash usullarida issiqlik berishni jadallashtirish uchun oqim qo’shimcha sun’iy turbo’lizatsiya qilinadi. lekin, shu bilan birga gidravlik qarshilik koeffitsienti ham oshadi. shuning uchun, intensivlash darajasini bilish uchun …

5 / 12

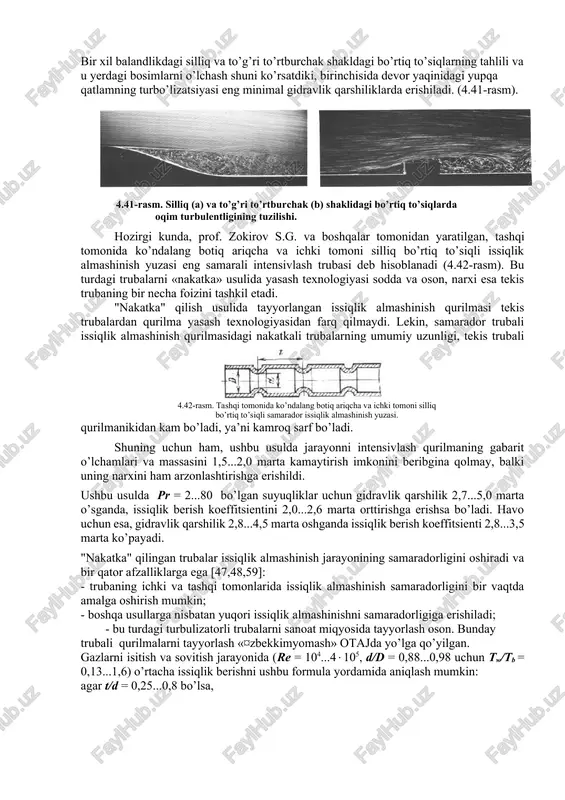

avlik qarshilik koeffitsienti ortadi. shuning uchun, t ni butun oqimda emas, balki devor yaqinida oshirish maqsadga muvofiq. shunga alohida e’tibor berish kerakki, yaratilgan intensivlash usuli issiqlik almashinish qurilmalarini yasash texnologiyasini tubdan buzmasligi kerak va katta seriyada ishlab chiqarishga moyil bo’lishi zarur. bu yerda na faqat yasash va yig’ish texnologiyasi nazarda tutilgan, balki oddiy qurilmaga nisbatan narxi ham hisobga olingan bo’lishi kerak. undan tashqari, yaratilgan intensivlash usuli qurilma mustahkamligini, ishonchliligini va uning ekspluatatsion xarakteristikalarini pasay-tirmasligi kerak. truba kanallarida issiqlik almashinish jarayonini intensivlash bo’yicha hamma ishlar tahlili quyidagi xulosalarga olib keldi: 1. sun’iy ravishda tashkil etilgan uyurmaviy tuzilishli oqim turbo’lentligini hosil qilish eng samarali vositadir. 2. trubada bo’rtiq-botiq tipidagi silliq ko’ndalang to’siqlar yasalishi oqibatida hosil bo’lgan uyurmaviy oqim turbulentligi to’siqlar o’lchami va shakliga katta bog’liqdir. 3. issiqlik almashinish jarayonini intensivlash uchun turbo’lizator shakli o’tkir qirrali (uchburchak, to’g’ri to’rtburchak va h.) bo’lmasligi kerak, chunki bu shaklli to’siqlarning gidravlik qarshiligi katta. demak, turbo’lizatorlar shakli …
