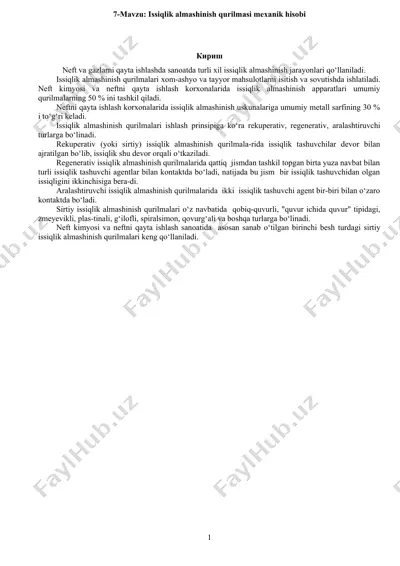

1 7-mavzu: issiqlik almashinish qurilmasi mexanik hisobi кириш neft va gazlarni qayta ishlashda sanoatda turli xil issiqlik almashinish jarayonlari qо‘llaniladi. issiqlik almashinish qurilmalari xom-ashyo va tayyor mahsulotlarni isitish va sovutishda ishlatiladi. neft kimyosi va neftni qayta ishlash korxonalarida issiqlik almashinish apparatlari umumiy qurilmalarning 50 % ini tashkil qiladi. neftni qayta ishlash korxonalarida issiqlik almashinish uskunalariga umumiy metall sarfining 30 % i tо‘g‘ri keladi. issiqlik almashinish qurilmalari ishlash prinsipiga kо‘ra rekuperativ, regenerativ, aralashtiruvchi turlarga bо‘linadi. rekuperativ (yoki sirtiy) issiqlik almashinish qurilmala-rida issiqlik tashuvchilar devor bilan ajratilgan bо‘lib, issiqlik shu devor orqali о‘tkaziladi. regenerativ issiqlik almashinish qurilmalarida qattiq jismdan tashkil topgan birta yuza navbat bilan turli issiqlik tashuvchi agentlar bilan kontaktda bо‘ladi, natijada bu jism bir issiqlik tashuvchidan olgan issiqligini ikkinchisiga bera-di. aralashtiruvchi issiqlik almashinish qurilmalarida ikki issiqlik tashuvchi agent bir-biri bilan о‘zaro kontaktda bо‘ladi. sirtiy issiqlik almashinish qurilmalari о‘z navbatida qobiq-quvurli, "quvur ichida quvur" tipidagi, zmeyevikli, plas-tinali, g‘ilofli, spiralsimon, qovurg‘ali va …

2 / 15

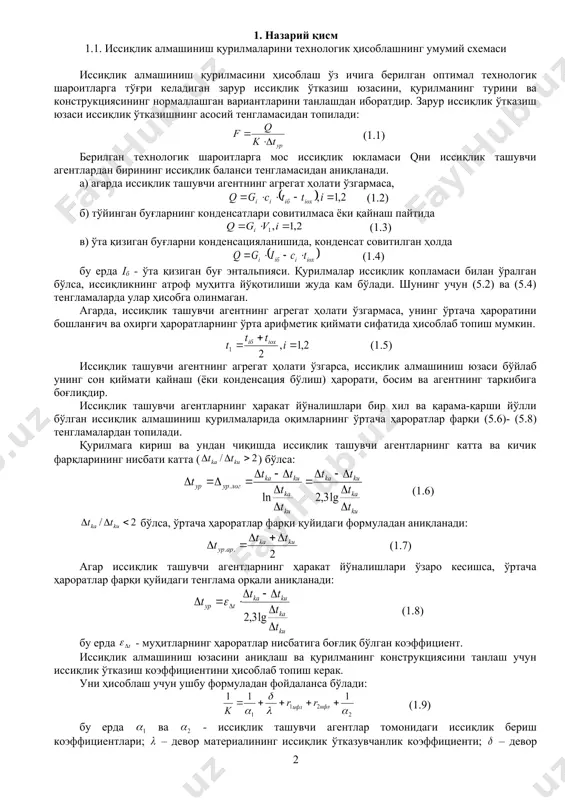

аланси тенгламасидан аниқланади. а) агарда иссиқлик ташувчи агентнинг агрегат ҳолати ўзгармаса, (1.2) б) тўйинган буғларнинг конденсатлари совитилмаса ёки қайнаш пайтида (1.3) в) ўта қизиган буғларни конденсацияланишида, конденсат совитилган ҳолда (1.4) бу ерда iб - ўта қизиган буғ энтальпияси. қурилмалар иссиқлик қопламаси билан ўралган бўлса, иссиқликнинг атроф муҳитга йўқотилиши жуда кам бўлади. шунинг учун (5.2) ва (5.4) тенгламаларда улар ҳисобга олинмаган. агарда, иссиқлик ташувчи агентнинг агрегат ҳолати ўзгармаса, унинг ўртача ҳароратини бошланғич ва охирги ҳароратларнинг ўрта арифметик қиймати сифатида ҳисоблаб топиш мумкин. (1.5) иссиқлик ташувчи агентнинг агрегат ҳолати ўзгарса, иссиқлик алмашиниш юзаси бўйлаб унинг сон қиймати қайнаш (ёки конденсация бўлиш) ҳарорати, босим ва агентнинг таркибига боғлиқдир. иссиқлик ташувчи агентларнинг ҳаракат йўналишлари бир хил ва қарама-қарши йўлли бўлган иссиқлик алмашиниш қурилмаларида оқимларнинг ўртача ҳароратлар фарқи (5.6)- (5.8) тенгламалардан топилади. қурилмага кириш ва ундан чиқишда иссиқлик ташувчи агентларнинг катта ва кичик фарқларининг нисбати катта ( ) бўлса: (1.6) бўлса, ўртача ҳароратлар фарқи қуйидаги …

3 / 15

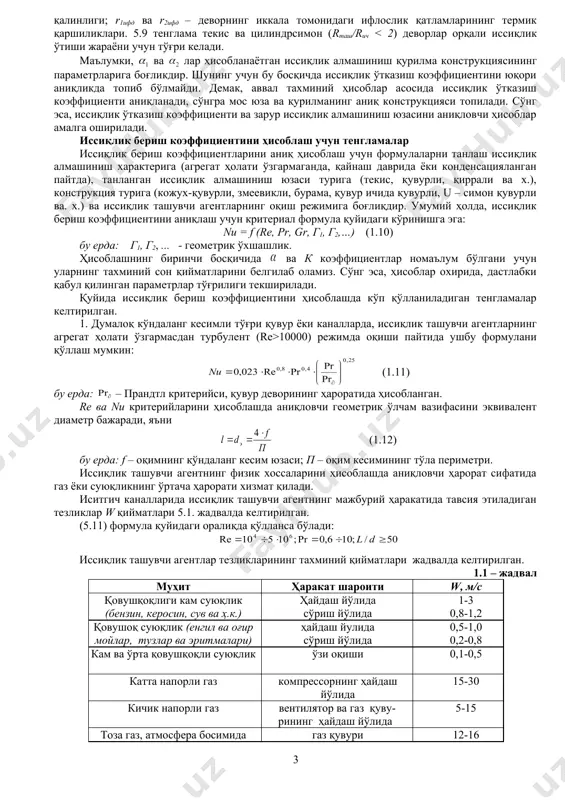

ийси, қувур деворининг ҳароратида ҳисобланган. rе ва nu критерийларини ҳисоблашда аниқловчи геометрик ўлчам вазифасини эквивалент диаметр бажаради, яъни (1.12) бу ерда: f – оқимнинг қўндаланг кесим юзаси; п – оқим кесимининг тўла периметри. иссиқлик ташувчи агентнинг физик хоссаларини ҳисоблашда аниқловчи ҳарорат сифатида газ ёки суюқликнинг ўртача ҳарорати хизмат қилади. иситгич каналларида иссиқлик ташувчи агентнинг мажбурий ҳаракатида тавсия этиладиган тезликлар w қийматлари 5.1. жадвалда келтирилган. (5.11) формула қуйидаги оралиқда қўлланса бўлади: иссиқлик ташувчи агентлар тезликларининг тахминий қийматлари жадвалда келтирилган. 1.1 – жадвал муҳит ҳаракат шароити w, м/с қовушқоқлиги кам суюқлик (бензин, керосин, сув ва ҳ.к.) ҳайдаш йўлида сўриш йўлида 1-3 0,8-1,2 қовушоқ суюқлик (енгил ва оғир мойлар, тузлар ва эритмалари) ҳайдаш йулида сўриш йўлида 0,5-1,0 0,2-0,8 кам ва ўрта қовушқоқли суюқлик ўзи оқиши 0,1-0,5 катта напорли газ компрессорнинг ҳайдаш йўлида 15-30 кичик напорли газ вентилятор ва газ қуву-рининг ҳайдаш йўлида 5-15 тоза газ, атмосфера босимида газ қувури 12-16 чангли газ, атмосфера …

4 / 15

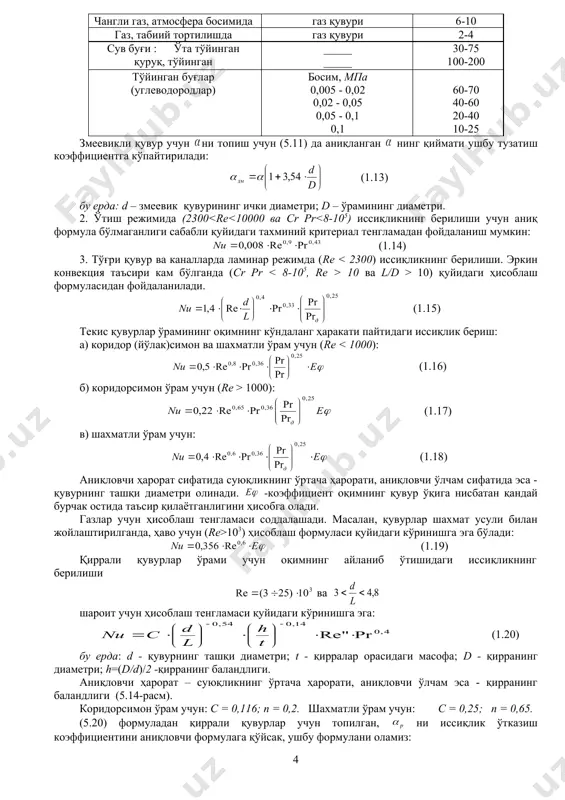

ъсир қилаётганлигини ҳисобга олади. газлар учун ҳисоблаш тенгламаси соддалашади. масалан, қувурлар шахмат усули билан жойлаштирилганда, ҳаво учун (rе>103) ҳисоблаш формуласи қуйидаги кўринишга эга бўлади: (1.19) қиррали қувурлар ўрами учун оқимнинг айланиб ўтишидаги иссиқликнинг берилиши ва шароит учун ҳисоблаш тенгламаси қуйидаги кўринишга эга: (1.20) бу ерда: d - қувурнинг ташқи диаметри; t - қирралар орасидаги масофа; d - қирранинг диаметри; h=(d/d)/2 -қирранинг баландлиги. аниқловчи ҳарорат – суюқликнинг ўртача ҳарорати, аниқловчи ўлчам эса - қирранинг баландлиги (5.14-расм). коридорсимон ўрам учун: с = 0,116; п = 0,2. шахматли ўрам учун: с = 0,25; п = 0,65. (5.20) формуладан қиррали қувурлар учун топилган, ни иссиқлик ўтказиш коэффициентини аниқловчи формулага қўйсак, ушбу формулани оламиз: (1.21) бу ерда: к-иссиқлик ўтказиш коэффицтенти бўлиб, унинг қиймати 5.2 – жадвалда келтирилган; –қувур ичида иссиқлик ташувчи агентнинг иссиқ-лик бериш коффициенти; - қиррали қувурнинг тўлиқ ташқи юзаси; ич -қувурнинг ички юзаси; қувур девори ва ифлослик қатламларининг термик қаршиликларининг йиғиндиси (rифлга тааллуқли …

5 / 15

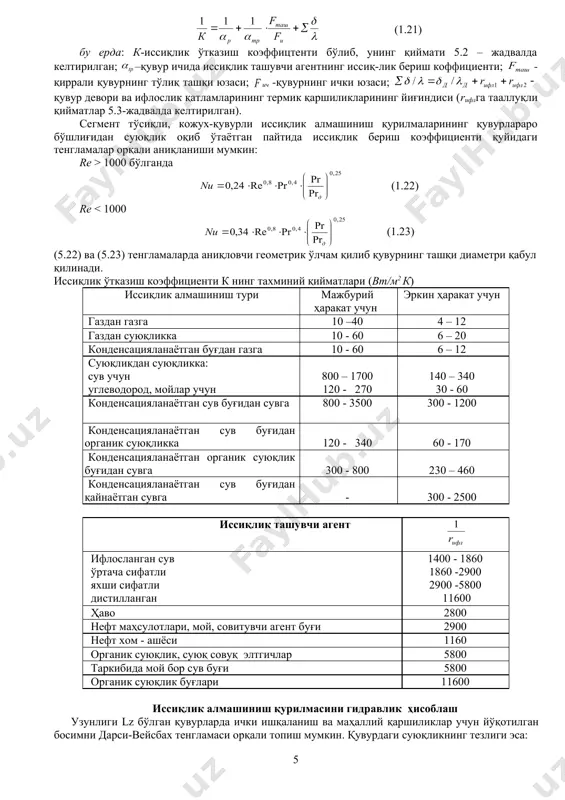

1,5 сегмент тўсиқ орқали бурилиш; = – қувурлар пакети (дастаси)нинг қаршилиги. қурилманинг конструктив ўлчамларини ҳисоблаш бунинг учун керакли бошланғич маълумотлар – иссиқлик алмашиниш юзаси f ва қувурнинг узунлиги l. топиш керак: қувурлар сони – n, уларнинг жойлашиши, қурилма корпусининг диаметри – d, қувур ва қувурлараро бўшлиқдаги йўллар сонларини, ҳамда штуцерларнинг геометрик ўлчамларини. қувурлар сони ушбу тенглама орқали топилади: (1.28) бу ерда: dур - қувурнинг ўртача диаметри, агарда ва бир-бирига яқинроқ сон қийматларга эга бўлса, (1.29) агарда » ёки « бўлса, унда dур сон қиймати суюқлик билан ювилаётган қувурнинг си томондаги диаметри d га тенг бўлади. одатда, қувурлар қувур турларига тўғри олтибурчак қирралари, квадрат томонлари, ҳамда концентрик айланалар бўйлаб жойлаштирилади. тўғри олтибурчаклик қирралар бўйлаб қувурлар жойлаштирилганда, уларнинг сони п =1 + за + за2 (1.30) формуладан топилади. энг катта олтибурчак диагоналидаги қувурлар сонини ушбу формуладан топиш мумкин: (1.31) қувур қаторларининг сони м эса, (1.32) қувур ўқлари орасидаги масофа ёки қадами t …
