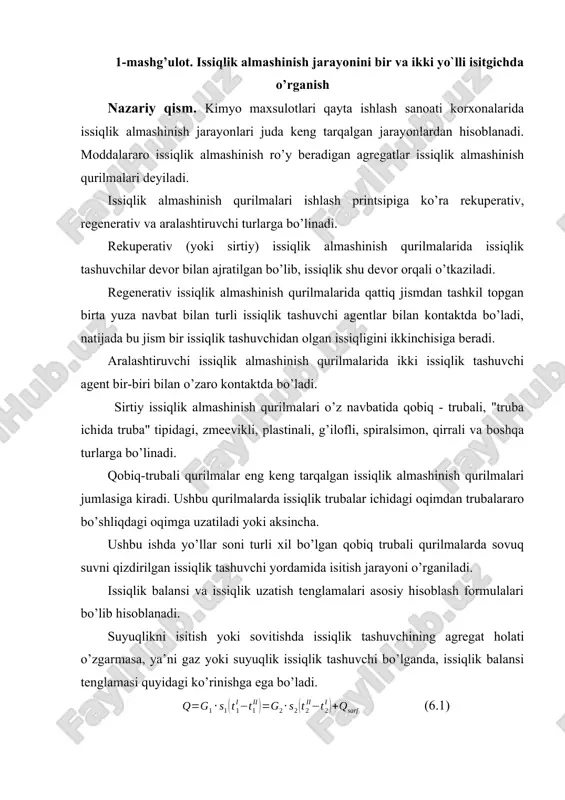

1-mashg’ulot. issiqlik almashinish jarayonini bir va ikki yo`lli isitgichda o’rganish nazariy qism. kimyo maxsulotlari qayta ishlash sanoati korxonalarida issiqlik almashinish jarayonlari juda keng tarqalgan jarayonlardan hisoblanadi. moddalararo issiqlik almashinish ro’y beradigan agregatlar issiqlik almashinish qurilmalari deyiladi. issiqlik almashinish qurilmalari ishlash printsipiga ko’ra rekuperativ, regenerativ va aralashtiruvchi turlarga bo’linadi. rekuperativ (yoki sirtiy) issiqlik almashinish qurilmalarida issiqlik tashuvchilar devor bilan ajratilgan bo’lib, issiqlik shu devor orqali o’tkaziladi. regenerativ issiqlik almashinish qurilmalarida qattiq jismdan tashkil topgan birta yuza navbat bilan turli issiqlik tashuvchi agentlar bilan kontaktda bo’ladi, natijada bu jism bir issiqlik tashuvchidan olgan issiqligini ikkinchisiga beradi. aralashtiruvchi issiqlik almashinish qurilmalarida ikki issiqlik tashuvchi agent bir-biri bilan o’zaro kontaktda bo’ladi. sirtiy issiqlik almashinish qurilmalari o’z navbatida qobiq - trubali, "truba ichida truba" tipidagi, zmeevikli, plastinali, g’ilofli, spiralsimon, qirrali va boshqa turlarga bo’linadi. qobiq-trubali qurilmalar eng keng tarqalgan issiqlik almashinish qurilmalari jumlasiga kiradi. ushbu qurilmalarda issiqlik trubalar ichidagi oqimdan trubalararo bo’shliqdagi oqimga uzatiladi yoki …

2 / 8

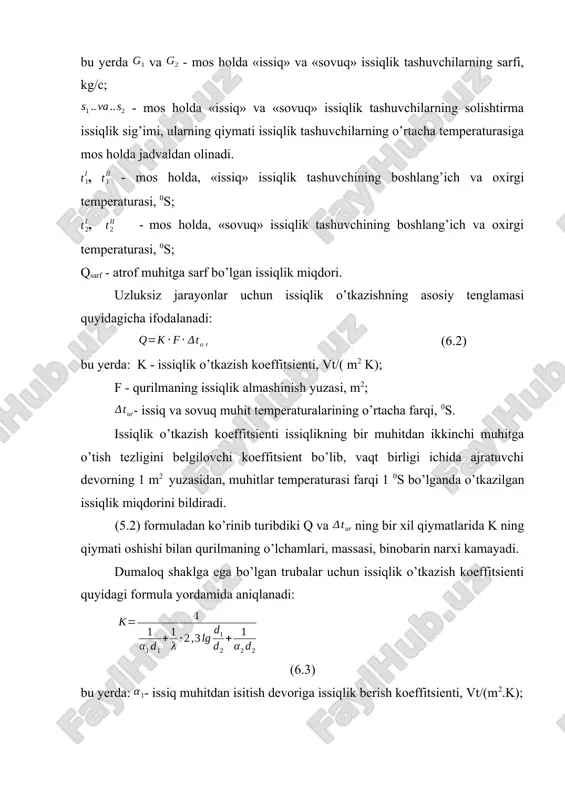

rning qiymati issiqlik tashuvchilarning o’rtacha temperaturasiga mos holda jadvaldan olinadi. , - mos holda, «issiq» issiqlik tashuvchining boshlang’ich va oxirgi temperaturasi, 0s; , - mos holda, «sovuq» issiqlik tashuvchining boshlang’ich va oxirgi temperaturasi, 0s; qsarf - atrof muhitga sarf bo’lgan issiqlik miqdori. uzluksiz jarayonlar uchun issiqlik o’tkazishning asosiy tenglamasi quyidagicha ifodalanadi: (6.2) bu yerda: k - issiqlik o’tkazish koeffitsienti, vt/( m2 k); f - qurilmaning issiqlik almashinish yuzasi, m2; - issiq va sovuq muhit temperaturalarining o’rtacha farqi, 0s. issiqlik o’tkazish koeffitsienti issiqlikning bir muhitdan ikkinchi muhitga o’tish tezligini belgilovchi koeffitsient bo’lib, vaqt birligi ichida ajratuvchi devorning 1 m2 yuzasidan, muhitlar temperaturasi farqi 1 0s bo’lganda o’tkazilgan issiqlik miqdorini bildiradi. (5.2) formuladan ko’rinib turibdiki q va ning bir xil qiymatlarida k ning qiymati oshishi bilan qurilmaning o’lchamlari, massasi, binobarin narxi kamayadi. dumaloq shaklga ega bo’lgan trubalar uchun issiqlik o’tkazish koeffitsienti quyidagi formula yordamida aniqlanadi: (6.3) bu yerda: - issiq muhitdan isitish …

3 / 8

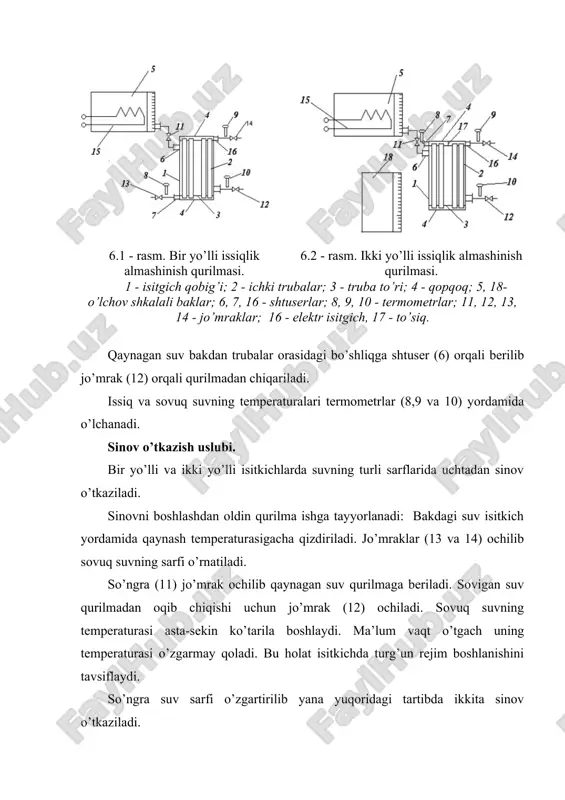

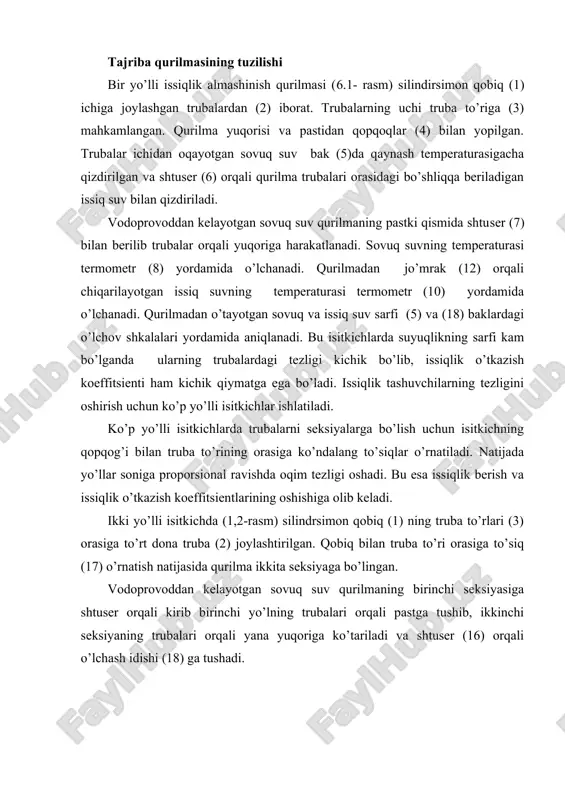

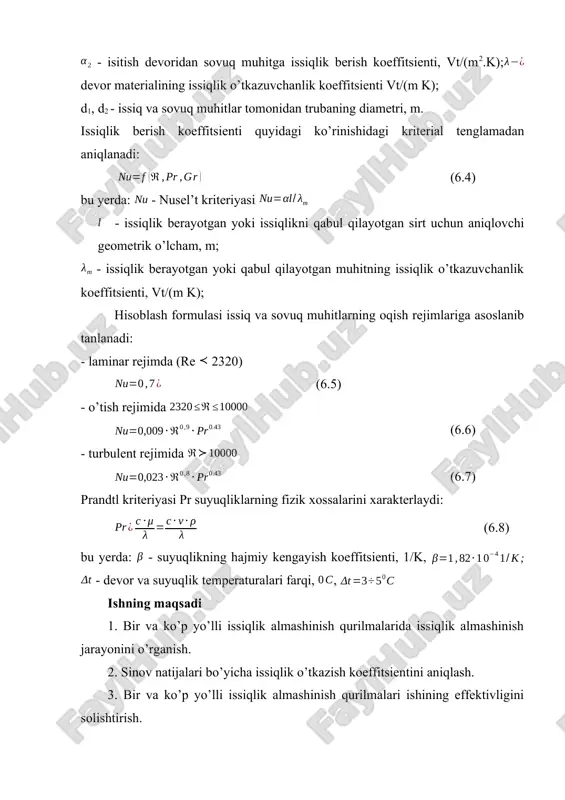

rlaydi: (6.8) bu yerda: - suyuqlikning hajmiy kengayish koeffitsienti, 1/k, - devor va suyuqlik temperaturalari farqi, , ishning maqsadi 1. bir va ko’p yo’lli issiqlik almashinish qurilmalarida issiqlik almashinish jarayonini o’rganish. 2. sinov natijalari bo’yicha issiqlik o’tkazish koeffitsientini aniqlash. 3. bir va ko’p yo’lli issiqlik almashinish qurilmalari ishining effektivligini solishtirish. tajriba qurilmasining tuzilishi bir yo’lli issiqlik almashinish qurilmasi (6.1- rasm) silindirsimon qobiq (1) ichiga joylashgan trubalardan (2) iborat. trubalarning uchi truba to’riga (3) mahkamlangan. qurilma yuqorisi va pastidan qopqoqlar (4) bilan yopilgan. trubalar ichidan oqayotgan sovuq suv bak (5)da qaynash temperaturasigacha qizdirilgan va shtuser (6) orqali qurilma trubalari orasidagi bo’shliqqa beriladigan issiq suv bilan qizdiriladi. vodoprovoddan kelayotgan sovuq suv qurilmaning pastki qismida shtuser (7) bilan berilib trubalar orqali yuqoriga harakatlanadi. sovuq suvning temperaturasi termometr (8) yordamida o’lchanadi. qurilmadan jo’mrak (12) orqali chiqarilayotgan issiq suvning temperaturasi termometr (10) yordamida o’lchanadi. qurilmadan o’tayotgan sovuq va issiq suv sarfi (5) va (18) baklardagi …

4 / 8

ish natijasida qurilma ikkita seksiyaga bo’lingan. vodoprovoddan kelayotgan sovuq suv qurilmaning birinchi seksiyasiga shtuser orqali kirib birinchi yo’lning trubalari orqali pastga tushib, ikkinchi seksiyaning trubalari orqali yana yuqoriga ko’tariladi va shtuser (16) orqali o’lchash idishi (18) ga tushadi. 6.1 - rasm. bir yo’lli issiqlik almashinish qurilmasi. 6.2 - rasm. ikki yo’lli issiqlik almashinish qurilmasi. 1 - isitgich qobig’i; 2 - ichki trubalar; 3 - truba to’ri; 4 - qopqoq; 5, 18- o’lchov shkalali baklar; 6, 7, 16 - shtuserlar; 8, 9, 10 - termometrlar; 11, 12, 13, 14 - jo’mraklar; 16 - elektr isitgich, 17 - to’siq. qaynagan suv bakdan trubalar orasidagi bo’shliqga shtuser (6) orqali berilib jo’mrak (12) orqali qurilmadan chiqariladi. issiq va sovuq suvning temperaturalari termometrlar (8,9 va 10) yordamida o’lchanadi. sinov o’tkazish uslubi. bir yo’lli va ikki yo’lli isitkichlarda suvning turli sarflarida uchtadan sinov o’tkaziladi. sinovni boshlashdan oldin qurilma ishga tayyorlanadi: bakdagi suv isitkich yordamida qaynash temperaturasigacha …

5 / 8

si aniqlandi: (6.10) - suvning isitkichdagi harakatlanish tezligi, m/s; dekv - suv oqayotgan trubaning ekvivalent diametri, m; - suvning dinamik qovushqoqlik koeffitsienti, pa s; - suvning zichligi kg/m3 suvning tezligi sarf tenglamasidan aniqlanadi (6.11) v- suvning hajmiy sarfi, m3/s; (6.12) - vaqt davomida qurilmadan oqib o’tgan suv hajmi, m3. suv oqimining ko’ndalang kesim yuzasi; issiq muhit uchun (6.13) sovuq muhit uchun (6.14) - qurilmaning diametri, m; dt - trubaning tashqi diametri, m; di - trubaning ichki diametri, m; n’ - bir yo’ldagi trubalar soni 2. reynolds kriteriyasining qiymatiga mos holda suvning qurilmadagi oqim rejimi aniqlanadi. 3.oqim rejimiga mos holda nuselt kriteriyasini hisoblash uchun (6.5), (6.6) yoki (6.7) formulalardan biri tanlanadi va u hisoblanadi. 4. issiqlik berish koeffitsientlari aniqlanadi: (6.15) 5. (5.3) formula bo’yicha issiqlik o’tkazish koeffitsienti aniqlanadi. 6. issiqlik o’tkazish koeffitsientining hisoblab topilgan qiymatlari bir-biri bilan solishtirilib, tegishli xulosa qilinadi. o’z-o’zini tekshirish savollari: issiqlik almashinish qurilmalarining klassifikatsiyasini tushuntirib bering. issiqlik …
