1 / 15

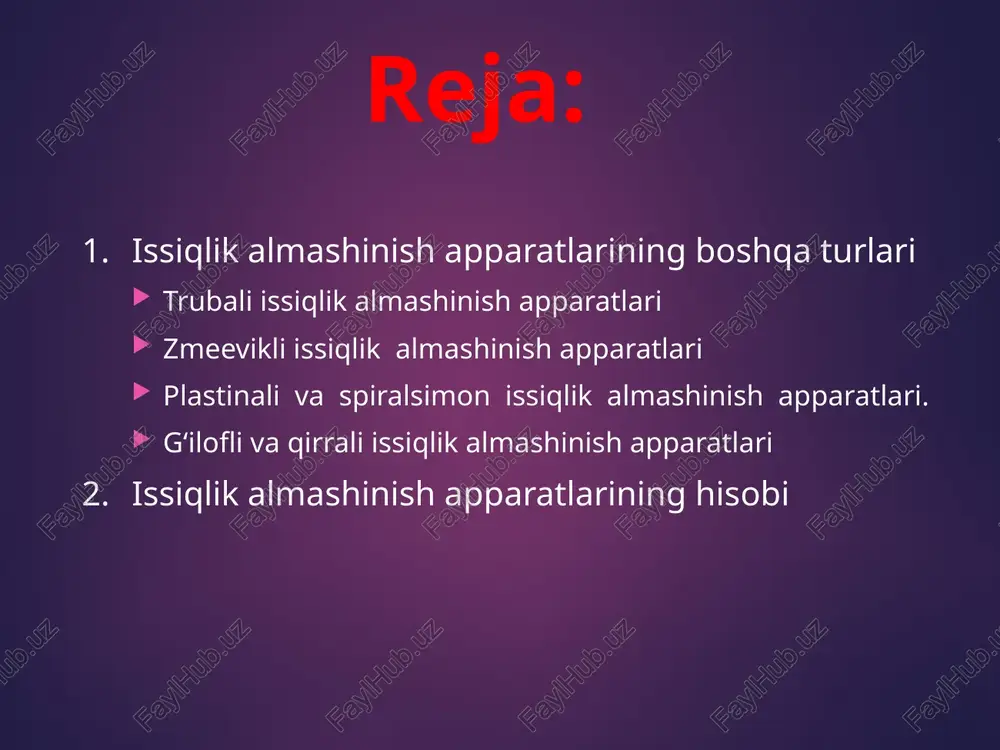

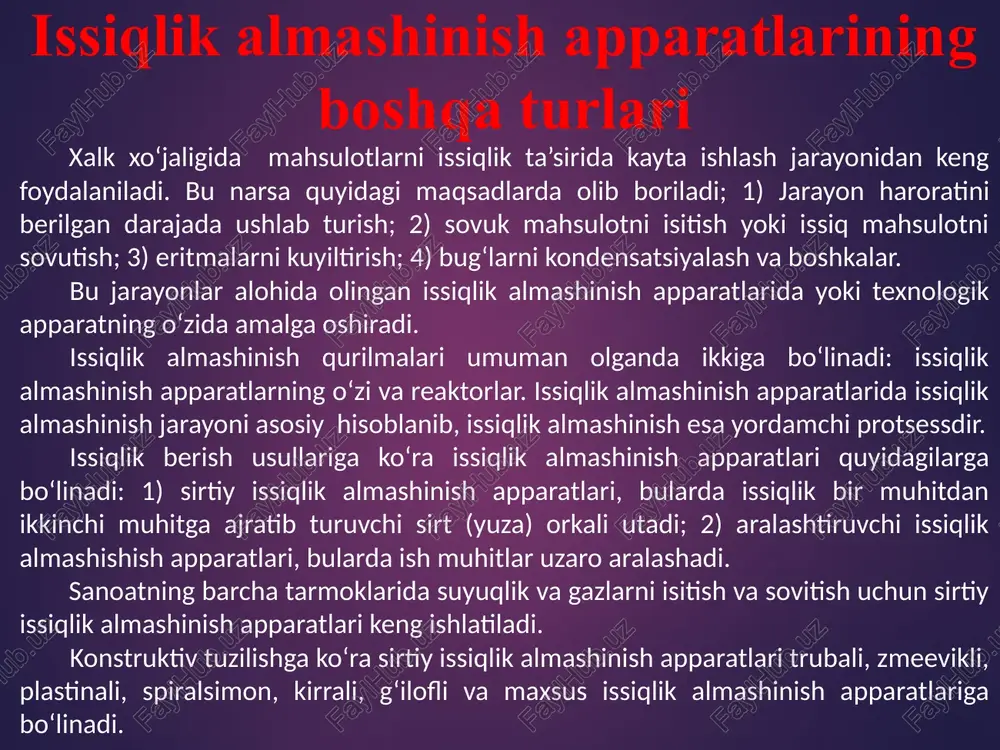

issiqlik almashuv apparatlari va ularning hisobi. issiqlik almashuv apparatlari va ularning hisobi. reja: 1. issiqlik almashinish apparatlarining boshqa turlari trubali issiqlik almashinish apparatlari zmeevikli issiqlik almashinish apparatlari plastinali va spiralsimon issiqlik almashinish apparatlari. g‘ilofli va qirrali issiqlik almashinish apparatlari 2. issiqlik almashinish apparatlarining hisobi issiqlik almashinish apparatlarining boshqa turlari xalk xo‘jaligida mahsulotlarni issiqlik ta’sirida kayta ishlash jarayonidan keng foydalaniladi. bu narsa quyidagi maqsadlarda olib boriladi; 1) jarayon haroratini berilgan darajada ushlab turish; 2) sovuk mahsulotni isitish yoki issiq mahsulotni sovutish; 3) eritmalarni kuyiltirish; 4) bug‘larni kondensatsiyalash va boshkalar. bu jarayonlar alohida olingan issiqlik almashinish apparatlarida yoki texnologik apparatning o‘zida amalga oshiradi. issiqlik almashinish qurilmalari umuman olganda ikkiga bo‘linadi: issiqlik almashinish apparatlarning o‘zi va reaktorlar. issiqlik almashinish apparatlarida issiqlik almashinish jarayoni asosiy hisoblanib, issiqlik almashinish esa yordamchi protsessdir. issiqlik berish usullariga ko‘ra issiqlik almashinish apparatlari quyidagilarga bo‘linadi: 1) sirtiy issiqlik almashinish apparatlari, bularda issiqlik bir muhitdan ikkinchi muhitga ajratib turuvchi sirt …

2 / 15

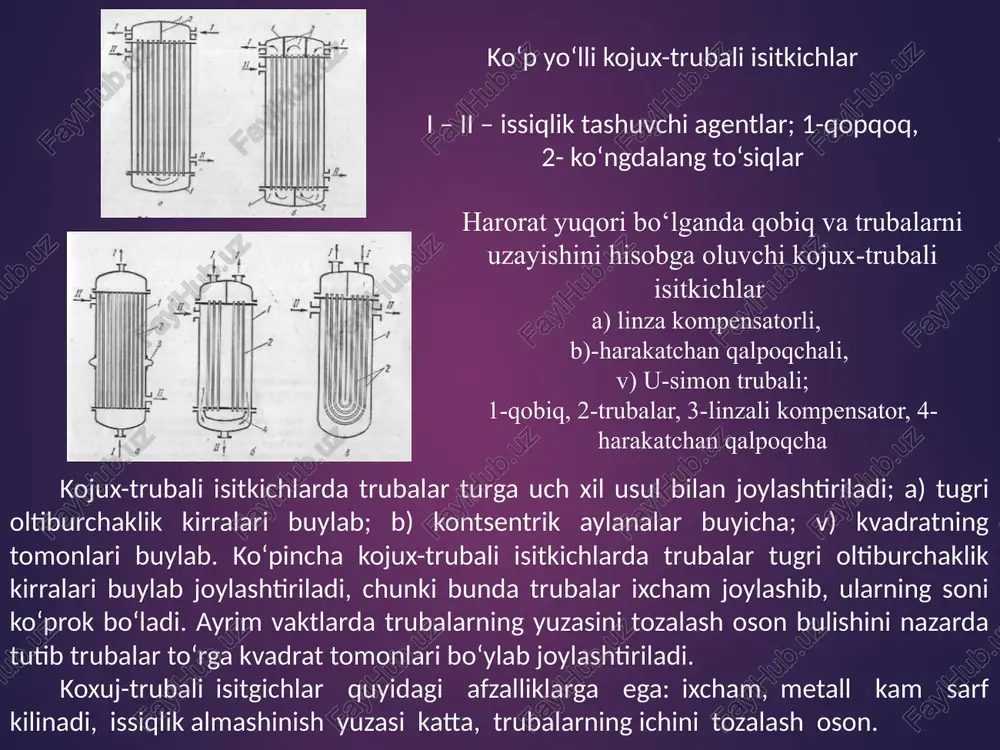

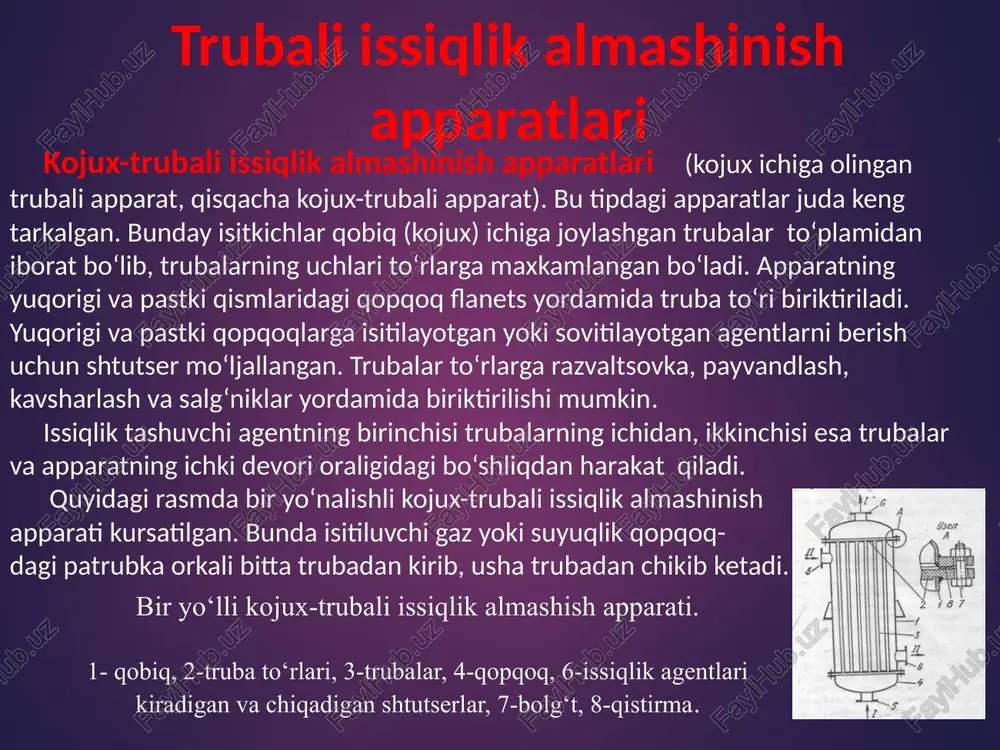

. bunday isitkichlar qobiq (kojux) ichiga joylashgan trubalar to‘plamidan iborat bo‘lib, trubalarning uchlari to‘rlarga maxkamlangan bo‘ladi. apparatning yuqorigi va pastki qismlaridagi qopqoq flanets yordamida truba to‘ri biriktiriladi. yuqorigi va pastki qopqoqlarga isitilayotgan yoki sovitilayotgan agentlarni berish uchun shtutser mo‘ljallangan. trubalar to‘rlarga razvaltsovka, payvandlash, kavsharlash va salg‘niklar yordamida biriktirilishi mumkin. issiqlik tashuvchi agentning birinchisi trubalarning ichidan, ikkinchisi esa trubalar va apparatning ichki devori oraligidagi bo‘shliqdan harakat qiladi. quyidagi rasmda bir yo‘nalishli kojux-trubali issiqlik almashinish apparati kursatilgan. bunda isitiluvchi gaz yoki suyuqlik qopqoq- dagi patrubka orkali bitta trubadan kirib, usha trubadan chikib ketadi. bir yo‘lli kojux-trubali issiqlik almashish apparati. 1- qobiq, 2-truba to‘rlari, 3-trubalar, 4-qopqoq, 6-issiqlik agentlari kiradigan va chiqadigan shtutserlar, 7-bolg‘t, 8-qistirma. ko‘p yo‘lli kojux-trubali isitkichlar i – ii – issiqlik tashuvchi agentlar; 1-qopqoq, 2- ko‘ngdalang to‘siqlar harorat yuqori bo‘lganda qobiq va trubalarni uzayishini hisobga oluvchi kojux-trubali isitkichlar a) linza kompensatorli, b)-harakatchan qalpoqchali, v) u-simon trubali; 1-qobiq, 2-trubalar, 3-linzali kompensator, 4- …

3 / 15

on. elementli issiqlik almashinish apparatlari. bu isitkichlar ketma – ket ulangan bir necha truba elementlarining sektsiyasidan iborat. isitkichlarning bitta sektsiyasida trubalarning soni 4-140 ta bulishi mumkin. elementlarning bir nechtasi birgalikda (ularda trubalarning soni kam bulganda) xuddi ko‘p yo‘lli koxuj-trubali issiqlik almashinish apparatlariga uxshab ishlaydi. bu isitish apparatlari issiqlik tashuvchi agentlarning tezliklari bir xil kattalikda va ish muhitlarining bosimi yuqori bulganda xam samarali ishlaydi. elementli issiqlik almashinish apparatlari 1-qobiq, 2-ikki qatorli trubkalar elementli issiqlik almashinish qurilmalarida tusiklar bulmagani uchun gidravlik karshilik xam bo‘ladi. natijada truba oralarida ifloslangan qatlamning xosil bulishi kamayadi. ammo ko‘p yo‘lli koxuj-trubalari isitish apparatlariga nisbatan bu isitish qurilmalarida elementlarning soni ortishi bilan flanets birikmalari, kompensator hamda truba to‘rlarining soni ortadi, natijada apparatning kiymati xam ortib ketadi. elementli issiqlik almashinish apparatidagi bitta sektsiyaning issiqlik almashinish yuzasi 0,75…30 m2 ga teng. «truba ichida truba» tipidagi issiqlik almashinish apparatlari. bunday isitkichlar bir necha elementlardan tuzilgan. ichki trubaning va trubalararo bo‘shliqning kundalang …

4 / 15

k tashuvchi agentlarning sarflanish miqdori kam bulganda xam ishlaydi. ularning afzalligi: issiqlik tashuvchi agentlar katta tezlikka ega bulganligi uchun issiqlik o‘tkazish koeffitsentining kiymati katta, apparatni tayerlash oson. zmeevikli issiqlik almashinish apparatlari bunday isitkichlarda 15…20 mm li trubalardan tayerlangan spiralsimon zmeeviklar suyuqlik bilan tuldirilgan idishga urnatiladi. (14.6-rasm, a). zmeevik trubalaridan gaz yoki bug‘ harakatlanadi. suyuqlik bilan tuldirilgan idishning xajmi katta bulgani va idish ichidagi suyuqlikning tezligi juda kichik bulgani uchun zmeevikning tashqi devori tomondagi bug‘ bilan suyuqlik orasidagi issiqlik berish koeffitsienti xam kichik kiymatga ega bo‘ladi. apparatning xajmini kamaytirish va suyuqlikning tezligini oshirish uchun uning ichiga stakanga uxshash idish tushiriladi. zmeevikli isitkich zmeevikli issiqlik almashinish qurilmalarining konstruktsiyasi sodda va arzon bulganligi uchun ular sanoatda keng kullaniladi. bu isitkichlarni tozalash, tuzatish oson hamda ular yuqori bosimda ximiyaviy aktiv muhitlarni isitish uchun xam ishlatiladi. zmeevik trubalarida harakatlanayotgan bug‘ning bosimi 0,2…0,5 mpa gacha bulganda zmeevik uzunligining truba diametriga nisbati 200-245 bulishi kerak. plastinali va …

5 / 15

qirrali issiqlik almashinish apparatlari eng oddiy g‘ilofli apparatning sxemasi 1-rasmda keltirilgan, ularni eng ko‘pi bilan 0,6…1 mpa bosimgacha ishlatish mumkin. bunday apparatlarda issiqlik almashinish yuzasi 10 m2 gacha. apparatdagi suyuqlikning issiqlik berish koeffitsientini oshirish uchun aralashtirgichlar ishlatiladi. bu apparatlar ko‘pincha ximiyaviy moddalarni sintez kilishda kullaniladi. agar issiqlik tashuvchilardan birining issiqlik berish koeffitsienti ikkinchisinikidan ancha kichik bulsa, u xolda a ning kiymati kichik bulgan tomondagi issiqlik almashinish yuzasi kattalashtiriladi. bunday sharoitlarda kirrali yuzaga ega bulgan issiqlik almashinish apparatlari ishlatiladi. bularga kalorifer, radiatorlar misol bo‘ladi. kirrali issiqlik almashinish apparatlari xavo va gazlarni isitish uchun, kuritish apparatlarida korxona binolari va turar joylarning isitish sistemalarida eng ko‘p kullaniladi. issiqlik almashinish apparatlarining hisobi issiqlik almashinish apparatlarini loyixalashda ular uchun avval turli hisoblash ishlari bajariladi. hisoblash uch qismdan iborat bo‘ladi; a) issiqlik hisobi; b) konstruktiv hisoblash; v) gidravlik hisoblash. apparatlarning issiqlik hisobidan asosiy maksad zarur bulgan issiqlik almashinish yuzasi f ni topishdir. f ni aniqlash uchun …
