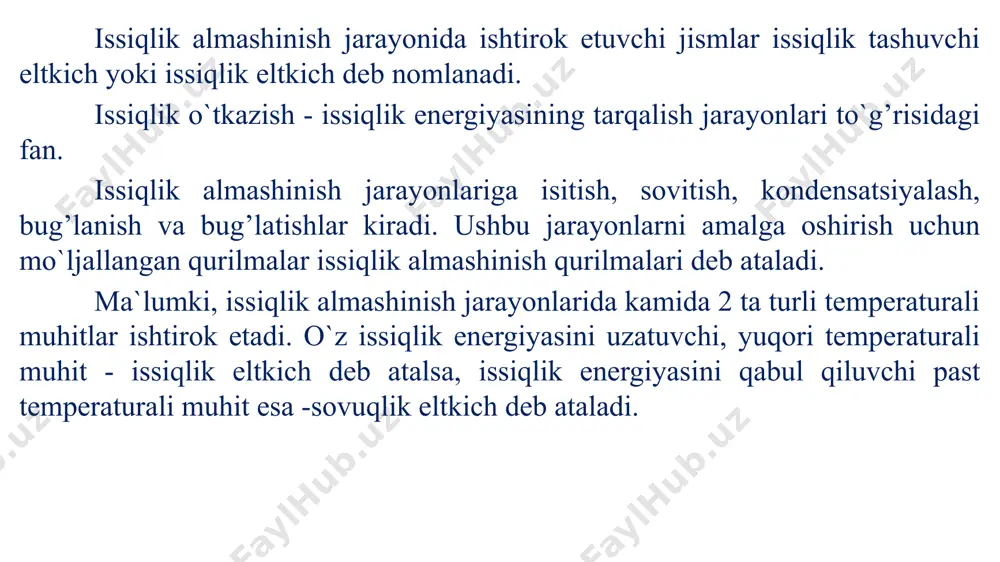

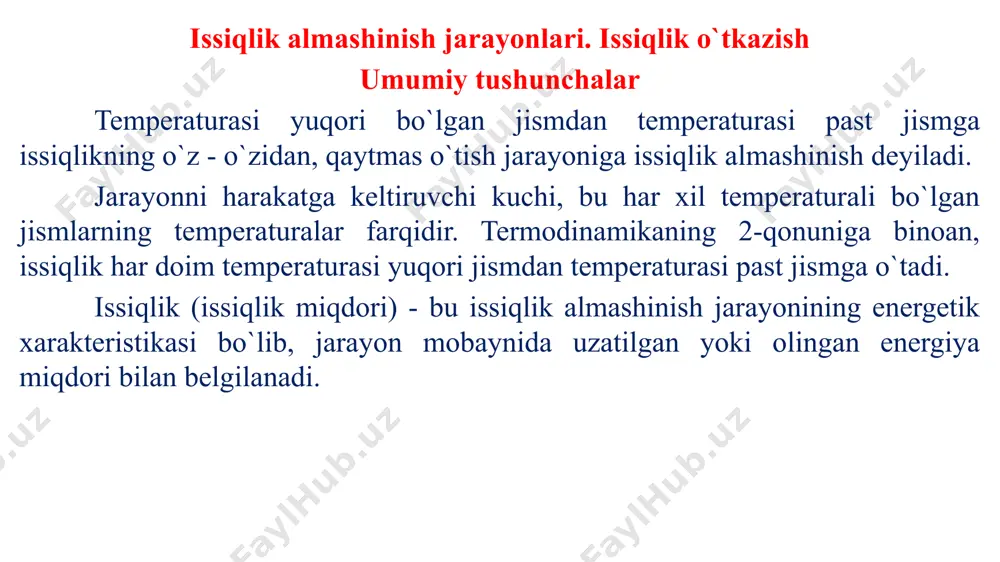

иссиқлик тарқалиш турлари 5-mavzu: issiqlik almashinish va issiqlik tarqalish turlari. reja: umumiy tushunchalar. jarayonning issiqlik balansi . issiqlik o`tkazuvchanlik. 3. issiqlik o`tkazuvchanlik koeffisiyenti. issiqlikni nurlanishi. issiqlik almashinish jarayonlari. issiqlik o`tkazish umumiy tushunchalar temperaturasi yuqori bo`lgan jismdan temperaturasi past jismga issiqlikning o`z - o`zidan, qaytmas o`tish jarayoniga issiqlik almashinish deyiladi. jarayonni harakatga keltiruvchi kuchi, bu har xil temperaturali bo`lgan jismlarning temperaturalar farqidir. termodinamikaning 2-qonuniga binoan, issiqlik har doim temperaturasi yuqori jismdan temperaturasi past jismga o`tadi. issiqlik (issiqlik miqdori) - bu issiqlik almashinish jarayonining energetik xarakteristikasi bo`lib, jarayon mobaynida uzatilgan yoki olingan energiya miqdori bilan belgilanadi. issiqlik almashinish jarayonida ishtirok etuvchi jismlar issiqlik tashuvchi eltkich yoki issiqlik eltkich deb nomlanadi. issiqlik o`tkazish - issiqlik energiyasining tarqalish jarayonlari to`g’risidagi fan. issiqlik almashinish jarayonlariga isitish, sovitish, kondensatsiyalash, bug’lanish va bug’latishlar kiradi. ushbu jarayonlarni amalga oshirish uchun mo`ljallangan qurilmalar issiqlik almashinish qurilmalari deb ataladi. ma`lumki, issiqlik almashinish jarayonlarida kamida 2 ta turli temperaturali muhitlar ishtirok …

2 / 61

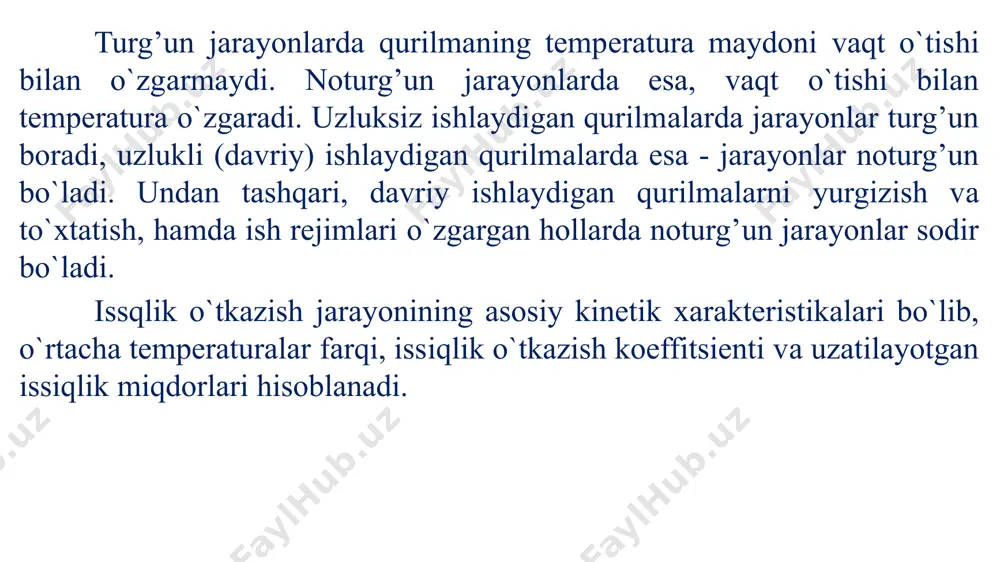

oitlarda amalga oshishi mumkin. turg’un jarayonlarda qurilmaning temperatura maydoni vaqt o`tishi bilan o`zgarmaydi. noturg’un jarayonlarda esa, vaqt o`tishi bilan temperatura o`zgaradi. uzluksiz ishlaydigan qurilmalarda jarayonlar turg’un boradi, uzlukli (davriy) ishlaydigan qurilmalarda esa - jarayonlar noturg’un bo`ladi. undan tashqari, davriy ishlaydigan qurilmalarni yurgizish va to`xtatish, hamda ish rejimlari o`zgargan hollarda noturg’un jarayonlar sodir bo`ladi. issqlik o`tkazish jarayonining asosiy kinetik xarakteristikalari bo`lib, o`rtacha temperaturalar farqi, issiqlik o`tkazish koeffitsienti va uzatilayotgan issiqlik miqdorlari hisoblanadi. issiqlik almashinish qurilmalarini hisoblashda quyidagi parametrlar topiladi: 1. issiqlik oqimi (qurilmaning issiqlik yuklamasi), ya`ni issiqlik mikdori q hisoblanadi. issiqlik oqimini aniqlash uchun issiqlik balansi tuziladi va u q ga nisbatan echib topiladi; 2. berilgan vaqt ichida zarur issiqlik miqdorini uzatishni ta`minlovchi qurilmaning issiqlik almashinish yuzasi aniqlanadi. buning uchun issiqlik o`tkazishning asosiy tenglamasidan foydalaniladi. issiqlik asosan 3 usulda uzatilishi mumkin. issiqlik o`tkazuvchanlik, konvektsiya va issiqlik nurlanishi. issiqlik balansi temperaturasi yuqori issiqlik eltkichdan berilayotgan issiqlik mikdori temperaturasi past eltkichni isitish uchun …

3 / 61

agar, issiqlik almashinish jarayonida issiqlik eltkichning agregat holati o`zgarmasa, unda uning ental’piyasi ushbu ko`rinishda ifodalanadi: odatda, texnik hisoblarda ma`lum temperatura uchun ental’piya qiymati jadval va diagrammalardan topiladi. agar, ikkala eltkichning solishtirma issiqlik sig’imlari ( va ) temperaturaga bog’liq emas deb hisoblansa, unda issiqlik balansining tenglamasi quyidagi ko`rinishni oladi: temperatura maydoni va gradienti muhitlarda issiqlik oqimi va temperaturaning taqsimlanishi o`rtasidagi bog’liqlikni aniqlash issiqlik almashinish nazariyasining asosiy vazifalaridan biridir. tekshirilayotgan muhitning hamma nuqtalari uchun istalgan biror vaqtdagi temperatura qiymatlari majmuiga temperatura maydoni deyiladi. eng umumiy holatda ma`lum bir nuqtadagi temperatura t shu nuqtaning koordinatalari (x, y, z) ga bog’liq bo`ladi va vaqt o`tishi bilan o`zgaradi. demak, temperatura maydonini ushbu funktsiya bilan ifodalash mumkin: ushbu bog’liqlik turg’un temperatura maydonini ifodalovchi tenglamadir. xususiy holatda (5) tenglama faqat fazoviy koordinatalar funktsiyasi bo`ladi, ya`ni: va unga tegishli turg’un temperatura maydonini ifodalaydi. agar, jismda biror tekislik o`tkazilsa va ushbu tekislikdagi bir xil temperaturali nuqtalarni birlashtirsak, o`zgarmas temperaturali …

4 / 61

di. lekin, uning harakat yo`nalishi temperatura gradientiga qarama - qarshi bo`ladi. 1-rasm. temperatura gradiyentini aniqlashga oid. issiqlik o`tkazuvchanlik fur’e qonuni. qattiq jismlarda issiqlik tarqalish jarayonini tajribaviy o`rganish natijasida fur’e (1768-1830) issiqlik o`tkazuvchanlikning asosiy qonunini kashf etdi. ushbu qonunga binoan, issiqlik o`tkazuvchanlik orqali uzatilgan issiqlik miqdori temperatura fadienti , vaqt ga va issiqlik oqimi yo`nalishiga perpendikulyar bo`lgan maydon yuzasi ga proportsional bo`ladi, ya`ni: (8) formuladagi proportsionallik koeffitsienti issiqlik o`tkazuvchanlik koeffitsienti deb ataladi. bu koeffitsient jismning issiqlik o`tkazish qobiliyatini xarakterlaydi va quyidagi o`lchov birligiga ega: issiqlik o`tkazuvchanlik koeffitsienti issiqlik almashinish yuza birligidan (1 m2) vaqt birligi davomida izotermik yuzaga normal bo`lgan 1m uzunlikka to`g’ri kelgan temperaturalarning 1 k (0s) ga pasayishi vaqtida uzatilgan issiqlik miqdorini ifodalaydi. jismlarning issiqlik o`tkazuvchanlik koeffitsienti uning tarkibi, fizik - kimyoviy xossalari, temperatura, bosim va boshqa kattaliklarga bog’liq. issiqlik o`tkazuvchanlik koeffitsienti turli materiallar uchun quyidagi oraliqda bo`ladi: - gazlar uchun 0,005...0,5 vt/(m.k); - suyuqliklar uchun 0,08...0,7 vt/(m.k); - …

5 / 61

izik xossalari (zichlik , issiqlik sig’im c, issiqlik o`tkazuvchanlik λ) hamma yo`nalishlarda va vaqt o`tishi bilan o`zgarmaydi deb qabul qilinadi. issiqlik o`tkazuvchanlikning differentsial tenglamasini keltirib chiqarish uchun qattiq jismdan qirralari dx, dy, va dz bo`lgan elementar parallelepiped ajratib olinadi (2-rasm). 2-rasm. fur’yening issiqlik o`tkazuvchanlik tenglamasini keltirib chiqarishga oid. agar, parallelepipedning chap orqa va ostki tomonlaridan vaqt mobaynida va miqdorda issiqlik kirsa, qarama-qarshi - o`ng, old va ustki - tomonlaridan esa o`z navbatida va miqdorda issiqlik chiqadi. biror vaqt ichida parallelepipedga kirgan va undan chiqqan issiqliklarning farqi ushbu ifodadan topiladi: fur’ye qonuniga binoan (9) tenglamani quyidagi ko`rinishda yozish mumkin: demak, yuqoridagi usuldan foydalanib, qolgan qirralar orqali o`tgan issiqlik miqdorlari aniqlanadi: (11)...(12) tenglamalarning chap va o`ng tomonlarini qo`shib, quyidagi ko`rinishga ega bo`lamiz: energiya saqlanish qonuniga binoan, issiqlik miqdorining farqi vaqt ichida parallelepiped ental’piyasining o`zgarishiga sarflanayotgan issiqlik miqdoriga teng bo`ladi, ya`ni: bu erda - materialning solishtirma issiqlik sig’imi. (13) va (14) ifodalarni solishtirish …
