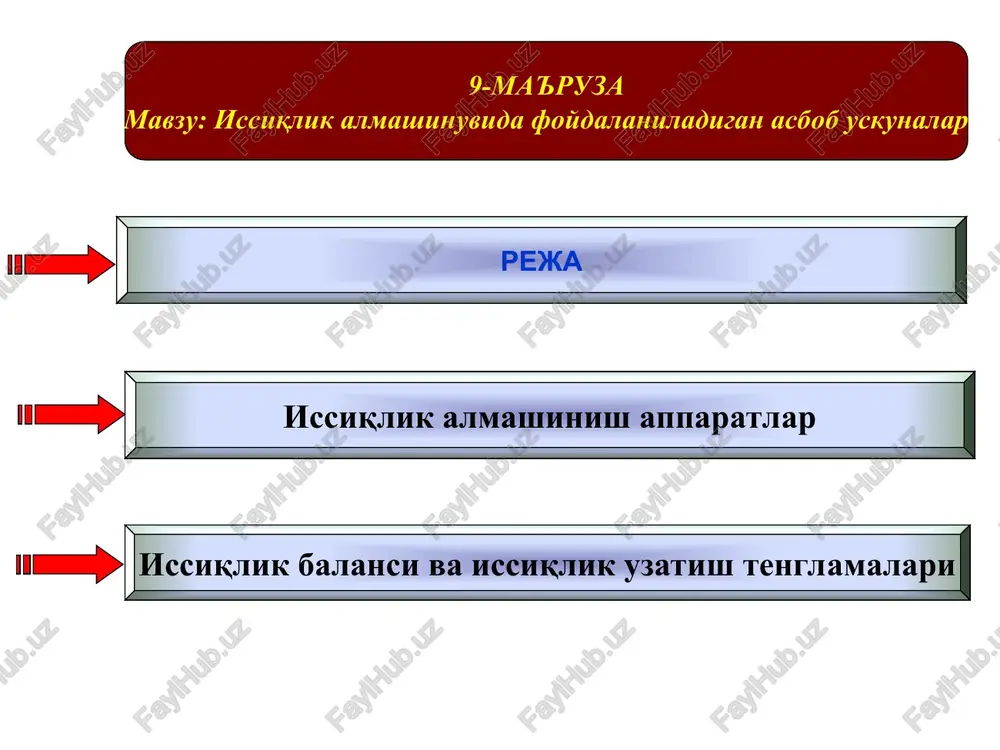

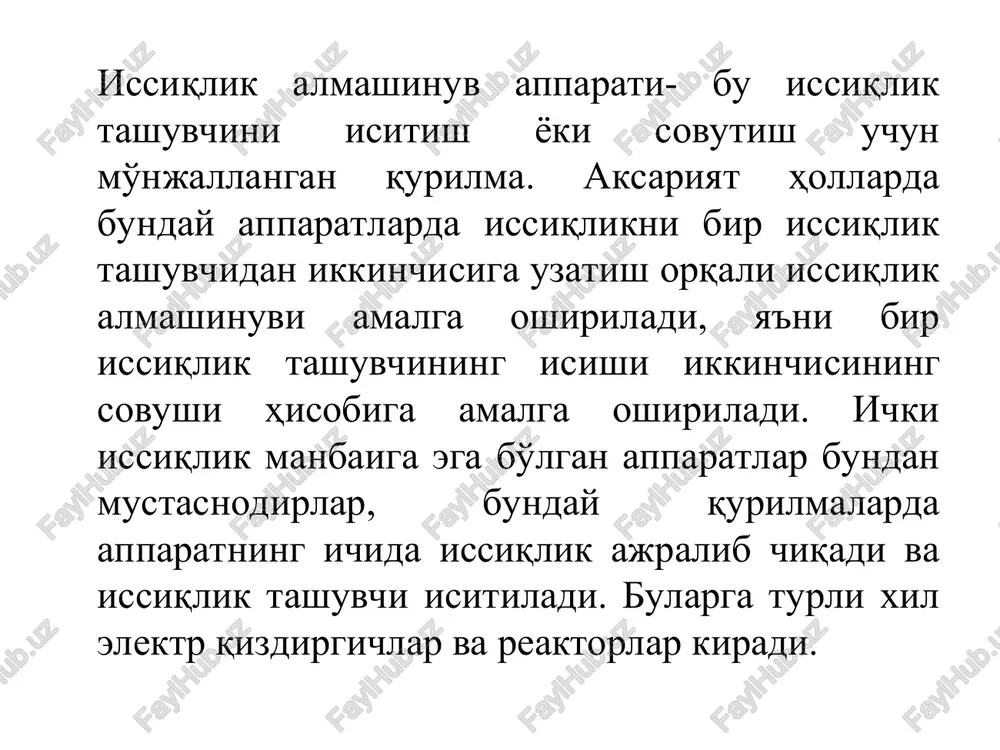

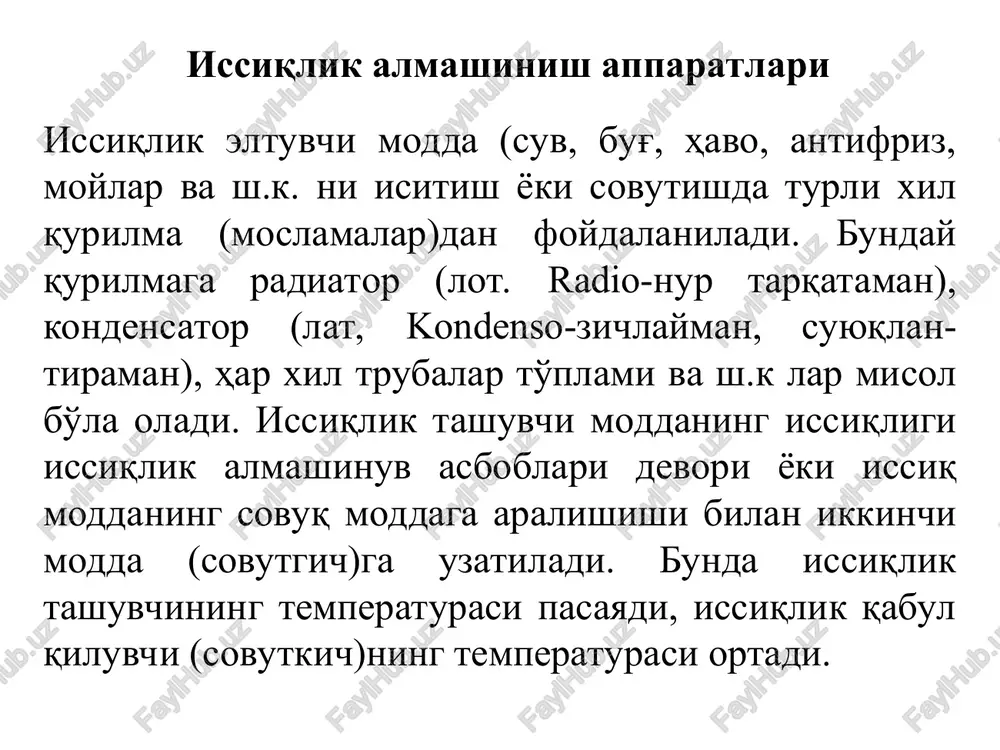

powerpoint presentation 9-ma'ruza mavzu: issiqlik almashinuvida foydalaniladigan asbob uskunalar reja issiqlik almashinish apparatlar issiqlik balansi va issiqlik uzatish tenglamalari issiqlik almashinish apparatlari issiqlik eltuvchi modda (suv, bug', havo, antifriz, moylar va sh.k. ni isitish yoki sovutishda turli xil qurilma (moslamalar)dan foydalaniladi. bunday qurilmaga radiator (lot. radio-nur tarqataman), kondensator (lat, kondenso-zichlayman, suyuqlan-tiraman), har xil trubalar to'plami va sh.k lar misol bo'la oladi. issiqlik tashuvchi moddaning issiqligi issiqlik almashinuv asboblari devori yoki issiq moddaning sovuq moddaga aralishishi bilan ikkinchi modda (sovutgich)ga uzatiladi. bunda issiqlik tashuvchining temperaturasi pasayadi, issiqlik qabul qiluvchi (sovutkich)ning temperaturasi ortadi. issiqlik almashinuv apparati- bu issiqlik tashuvchini isitish yoki sovutish uchun mo'njallangan qurilma. aksariyat hollarda bunday apparatlarda issiqlikni bir issiqlik tashuvchidan ikkinchisiga uzatish orqali issiqlik almashinuvi amalga oshiriladi, ya'ni bir issiqlik tashuvchining isishi ikkinchisining sovushi hisobiga amalga oshiriladi. ichki issiqlik manbaiga ega bo'lgan apparatlar bundan mustasnodirlar, bunday qurilmalarda apparatning ichida issiqlik ajralib chiqadi va issiqlik tashuvchi isitiladi. bularga turli xil …

2 / 14

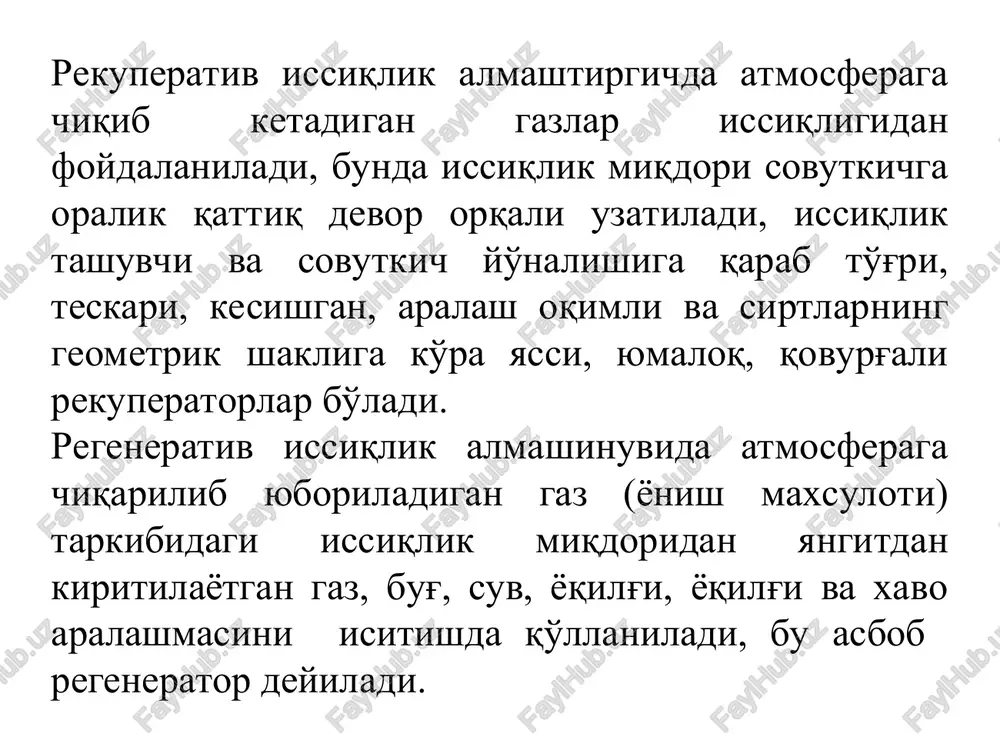

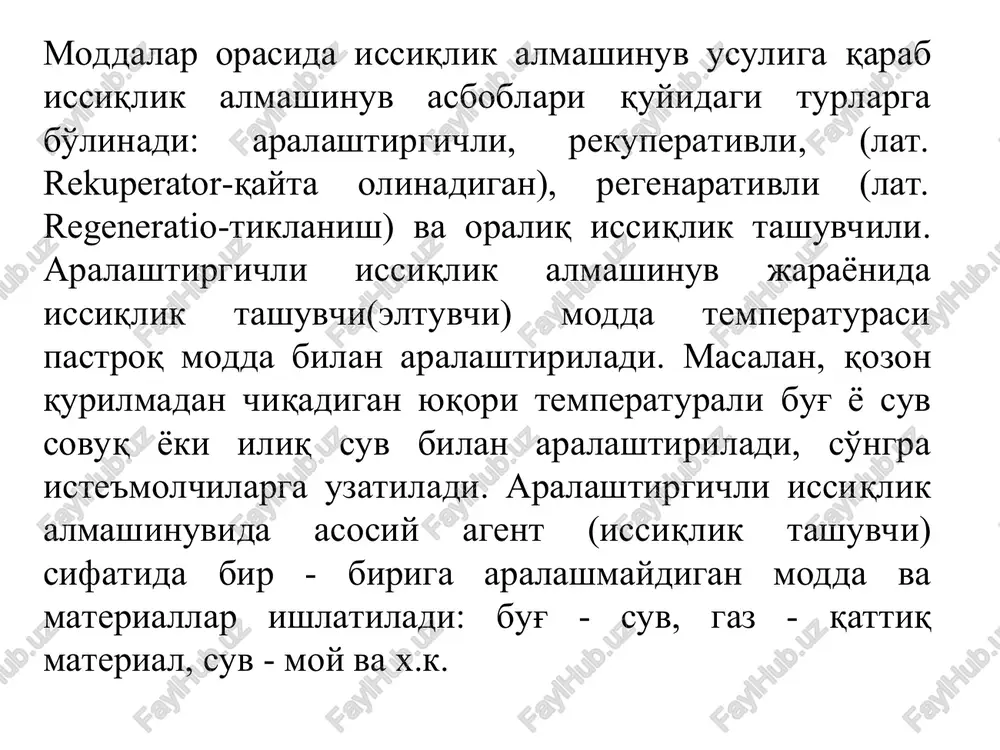

ida bir - biriga aralashmaydigan modda va materiallar ishlatiladi: byg' - suv, gaz - qattiq material, suv - moy va x.k. rekuperativ issiqlik almashtirgichda atmosferaga chiqib ketadigan gazlar issiqligidan foydalaniladi, bunda issiqlik miqdori sovutkichga oralik qattiq devor orqali uzatiladi, issiqlik tashuvchi va sovutkich yo'nalishiga qarab to'g'pi, teskari, kesishgan, aralash oqimli va sirtlarning geometrik shakliga ko'ra yassi, yumaloq, qovurg'ali rekuperatorlar bo'ladi. regenerativ issiqlik almashinuvida atmosferaga chiqarilib yuboriladigan gaz (yonish maxsuloti) tarkibidagi issiqlik miqdoridan yangitdan kiritilayotgan gaz, byg', suv, yoqilg'i, yoqilg'i va xavo aralashmasini isitishda qo'llaniladi, bu asbob regenerator deyiladi. tarkibida bug'i bo'lgan gazlar tarkibida erigan gazi bor sovuq suv isitish bug'i gazsizlangan issiq suv aralashtirgichli issiqlik almashinuv apparati rekuperativ issiqlik almashinuv apparati regenerativ va oraliq issiqlik tashuvchili issiqlik almashinuv apparatlari. regenerativ va oraliq issiqlik tashuvchili issiqlik almashinuv apparatlari. issiqlik balansi va issiqlik uzatish tenglamalari issiqlik almashinuvi asboblarni hisoblashda issiqlik balansi tenglamasi asosiy hisoblanadi. issiqlik balansi tenglamasini sistema entalpiyasining o'zgarish orqali quyidagicha …

3 / 14

ari. issiqlik eltuvchining temperaturasi pasayib borsa, issiqlik yutuvchining temperaturasi ko'tarilib boradi. issiqlik eltuvchi bilan issiqlik yutuvchi moddalar oqimlari parallel bo'lganda issiqlik birida kamaysa, ikkinchisida ortadi. rasmlardan ko'rinib turibdiki, issiqlik eltuvchi va qabul qiluvchi moddalar oqimlarining harakati to'g'ri oqimli va qarama-qarshi bo'ladi. issiqlik almashinadigan asbobning devori yupqa bo'lganida (rekuperativ) issiq moddaning sovuq moddaga uzatgan miqdorini quyidagicha ifodalash mumkin: bunda issiqlik uzatish koef-ti. va –issiq va sovuq suyuqlik oqi-mining issiqlik berish koeffitsienti. - issiqlik o'tkazuvchanlik koeffitsienti. - yupqa devor qalinligi s - yupqa devor sirtining yuzasi t1 va t2 yupqa devorning ichki va tashqi sirtlardagi temperaturalari. issiqlik almashinuvi asboblaridan ko'pchilik hollarda qarama-qarshi oqimlik qilib ishlatiladi. bunda ularning taqribiy hisobi ososnlashadi, chunki har doim to'g'ri oqimli issiqlik almashinuviga nisbatan katta. o'zaro kesishgan oqimli issiqlik almashinuvi asboblari ham keng qo'llaniladi. bunday holatdagi issiqlik almashinuvi asbobidagi issiqlik eltuvcha va yutuvchi moddalar temperaturalari ayirmasining o'rtacha qiymati qarama-qarshi oqimli issiqlik almashinuvi asbobidek olinib ayrim tuzatishlar kiritiladi. issiqlik …

4 / 14

hisoblash ishlarida hozirgi kunda albatta ehm dan foydalaniladi. e'tiborlaringiz uchun rahmat! q q h = 2 ( ) ii p p c t c m i i q 2 1 1 1 1 2 1 1 - = - = h ) ( 4 3 2 4 3 2 2 2 t c t c m i i q p p ii i - = - = ) ( ) ( 2 1 1 1 2 1 1 2 1 t c t c n i i q q p p ii i h h h - = - = = t ks t t ks q d = - = ) ( 2 1 2 1 2 1 1 1 1 - ÷ ÷ ø ö ç ç è æ + + = a l a k 1 a 2 a l d t d a t d
