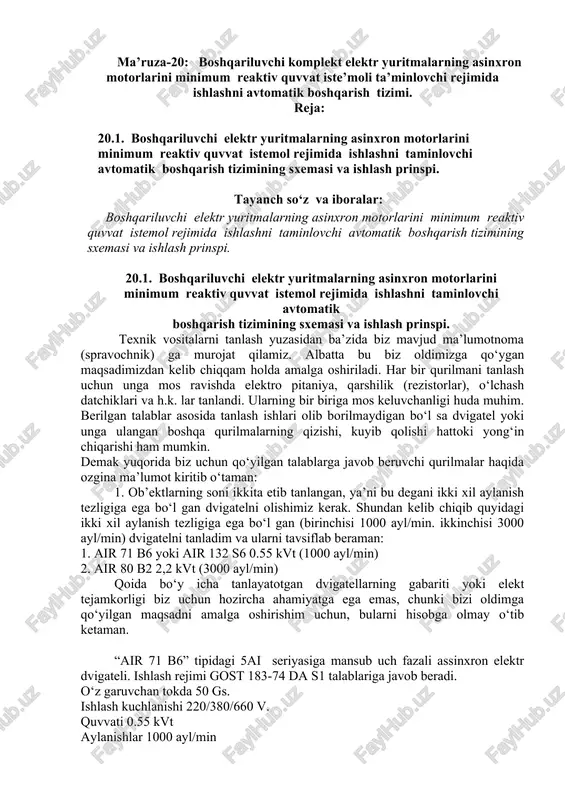

ma’ruza-20: boshqariluvchi komplekt elektr yuritmalarning asinxron motorlarini minimum reaktiv quvvat iste’moli ta’minlovchi rejimida ishlashni avtomatik boshqarish tizimi. reja: 20.1. boshqariluvchi elektr yuritmalarning asinxron motorlarini minimum reaktiv quvvat istemol rejimida ishlashni taminlovchi avtomatik boshqarish tizimining sxemasi va ishlash prinspi. tayanch so‘z va iboralar: boshqariluvchi elektr yuritmalarning asinxron motorlarini minimum reaktiv quvvat istemol rejimida ishlashni taminlovchi avtomatik boshqarish tizimining sxemasi va ishlash prinspi. 20.1. boshqariluvchi elektr yuritmalarning asinxron motorlarini minimum reaktiv quvvat istemol rejimida ishlashni taminlovchi avtomatik boshqarish tizimining sxemasi va ishlash prinspi. texnik vositalarni tanlash yuzasidan ba’zida biz mavjud ma’lumotnoma (spravochnik) ga murojat qilamiz. albatta bu biz oldimizga qo‘ygan maqsadimizdan kelib chiqqam holda amalga oshiriladi. har bir qurilmani tanlash uchun unga mos ravishda elektro pitaniya, qarshilik (rezistorlar), o‘lchash datchiklari va h.k. lar tanlandi. ularning bir biriga mos keluvchanligi huda muhim. berilgan talablar asosida tanlash ishlari olib borilmaydigan bo‘l sa dvigatel yoki unga ulangan boshqa qurilmalarning qizishi, kuyib qolishi hattoki yong‘in chiqarishi …

2 / 1

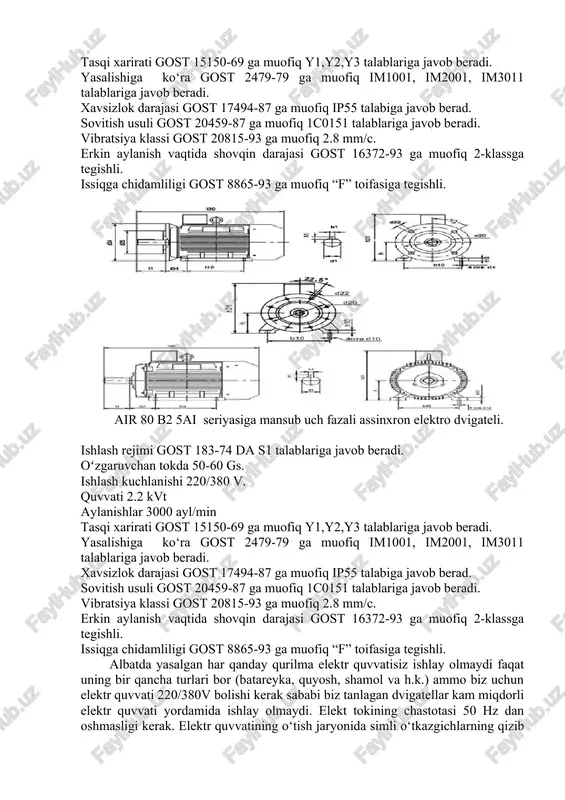

arni hisobga olmay o‘tib ketaman. “air 71 b6” tipidagi 5ai seriyasiga mansub uch fazali assinxron elektr dvigateli. ishlash rejimi gost 183-74 da s1 talablariga javob beradi. o‘z garuvchan tokda 50 gs. ishlash kuchlanishi 220/380/660 v. quvvati 0.55 kvt aylanishlar 1000 ayl/min tasqi xarirati gost 15150-69 ga muofiq y1,y2,y3 talablariga javob beradi. yasalishiga ko‘ra gost 2479-79 ga muofiq im1001, im2001, im3011 talablariga javob beradi. xavsizlok darajasi gost 17494-87 ga muofiq ip55 talabiga javob berad. sovitish usuli gost 20459-87 ga muofiq 1c0151 talablariga javob beradi. vibratsiya klassi gost 20815-93 ga muofiq 2.8 mm/c. erkin aylanish vaqtida shovqin darajasi gost 16372-93 ga muofiq 2-klassga tegishli. issiqga chidamliligi gost 8865-93 ga muofiq “f” toifasiga tegishli. air 80 b2 5ai seriyasiga mansub uch fazali assinxron elektro dvigateli. ishlash rejimi gost 183-74 da s1 talablariga javob beradi. oʻzgaruvchan tokda 50-60 gs. ishlash kuchlanishi 220/380 v. quvvati 2.2 kvt aylanishlar 3000 ayl/min tasqi xarirati gost 15150-69 ga …

3 / 1

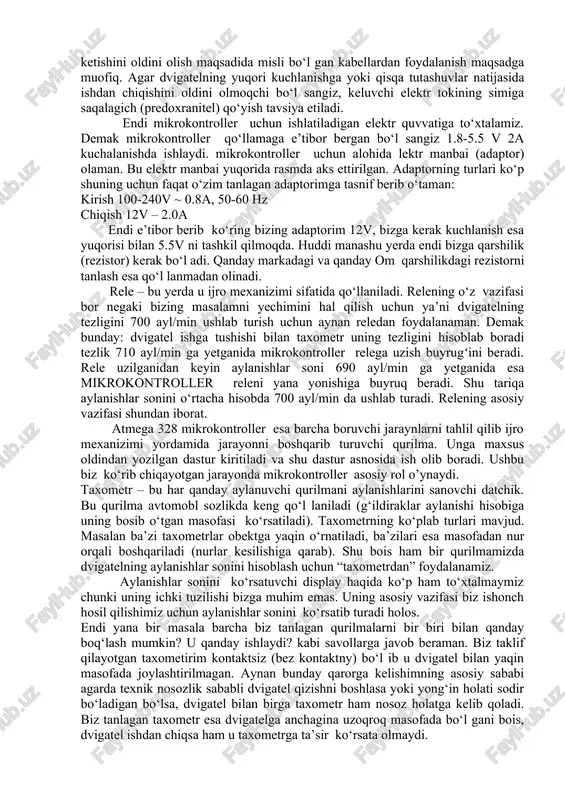

h maqsadga muofiq. agar dvigatelning yuqori kuchlanishga yoki qisqa tutashuvlar natijasida ishdan chiqishini oldini olmoqchi bo‘l sangiz, keluvchi elektr tokining simiga saqalagich (predoxranitel) qo‘yish tavsiya etiladi. endi mikrokontroller uchun ishlatiladigan elektr quvvatiga to‘xtalamiz. demak mikrokontroller qo‘llamaga e’tibor bergan bo‘l sangiz 1.8-5.5 v 2a kuchalanishda ishlaydi. mikrokontroller uchun alohida lektr manbai (adaptor) olaman. bu elektr manbai yuqorida rasmda aks ettirilgan. adaptorning turlari ko‘p shuning uchun faqat o‘zim tanlagan adaptorimga tasnif berib o‘taman: kirish 100-240v ~ 0.8a, 50-60 hz chiqish 12v – 2.0a endi e’tibor berib ko‘ring bizing adaptorim 12v, bizga kerak kuchlanish esa yuqorisi bilan 5.5v ni tashkil qilmoqda. huddi manashu yerda endi bizga qarshilik (rezistor) kerak bo‘l adi. qanday markadagi va qanday om qarshilikdagi rezistorni tanlash esa qo‘l lanmadan olinadi. rele – bu yerda u ijro mexanizimi sifatida qo‘llaniladi. relening o‘z vazifasi bor negaki bizing masalamni yechimini hal qilish uchun ya’ni dvigatelning tezligini 700 ayl/min ushlab turish uchun aynan reledan …

4 / 1

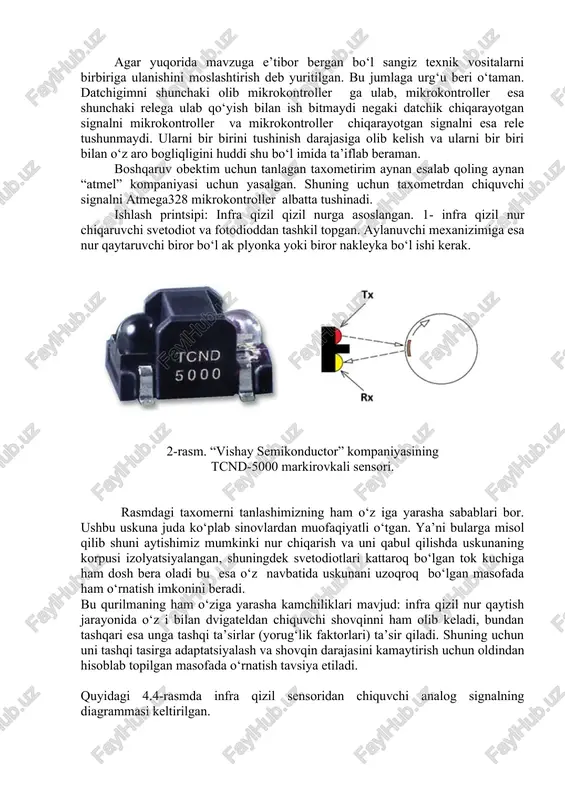

hisobiga uning bosib o‘tgan masofasi ko‘rsatiladi). taxometrning ko‘plab turlari mavjud. masalan ba’zi taxometrlar obektga yaqin o‘rnatiladi, ba’zilari esa masofadan nur orqali boshqariladi (nurlar kesilishiga qarab). shu bois ham bir qurilmamizda dvigatelning aylanishlar sonini hisoblash uchun “taxometrdan” foydalanamiz. aylanishlar sonini ko‘rsatuvchi display haqida ko‘p ham to‘xtalmaymiz chunki uning ichki tuzilishi bizga muhim emas. uning asosiy vazifasi biz ishonch hosil qilishimiz uchun aylanishlar sonini ko‘rsatib turadi holos. endi yana bir masala barcha biz tanlagan qurilmalarni bir biri bilan qanday boq‘lash mumkin? u qanday ishlaydi? kabi savollarga javob beraman. biz taklif qilayotgan taxometirim kontaktsiz (bez kontaktny) bo‘l ib u dvigatel bilan yaqin masofada joylashtirilmagan. aynan bunday qarorga kelishimning asosiy sababi agarda texnik nosozlik sababli dvigatel qizishni boshlasa yoki yong‘in holati sodir bo‘ladigan bo‘lsa, dvigatel bilan birga taxometr ham nosoz holatga kelib qoladi. biz tanlagan taxometr esa dvigatelga anchagina uzoqroq masofada bo‘l gani bois, dvigatel ishdan chiqsa ham u taxometrga ta’sir ko‘rsata olmaydi. agar …

5 / 1

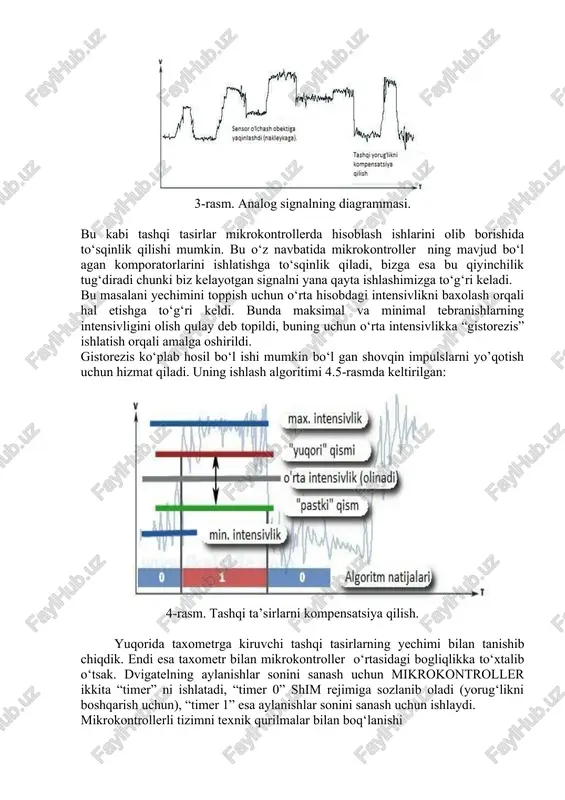

kil topgan. aylanuvchi mexanizimiga esa nur qaytaruvchi biror bo‘l ak plyonka yoki biror nakleyka bo‘l ishi kerak. 2-rasm. “vishay semikonductor” kompaniyasining tcnd-5000 markirovkali sensori. rasmdagi taxomerni tanlashimizning ham o‘z iga yarasha sabablari bor. ushbu uskuna juda ko‘plab sinovlardan muofaqiyatli o‘tgan. ya’ni bularga misol qilib shuni aytishimiz mumkinki nur chiqarish va uni qabul qilishda uskunaning korpusi izolyatsiyalangan, shuningdek svetodiotlari kattaroq bo‘lgan tok kuchiga ham dosh bera oladi bu esa o‘z navbatida uskunani uzoqroq bo‘lgan masofada ham o‘rnatish imkonini beradi. bu qurilmaning ham o‘ziga yarasha kamchiliklari mavjud: infra qizil nur qaytish jarayonida o‘z i bilan dvigateldan chiquvchi shovqinni ham olib keladi, bundan tashqari esa unga tashqi ta’sirlar (yorug‘lik faktorlari) ta’sir qiladi. shuning uchun uni tashqi tasirga adaptatsiyalash va shovqin darajasini kamaytirish uchun oldindan hisoblab topilgan masofada o‘rnatish tavsiya etiladi. quyidagi 4.4-rasmda infra qizil sensoridan chiquvchi analog signalning diagrammasi keltirilgan. 3-rasm. analog signalning diagrammasi. bu kabi tashqi tasirlar mikrokontrollerda hisoblash ishlarini olib borishida …
