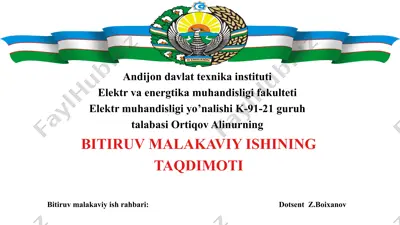

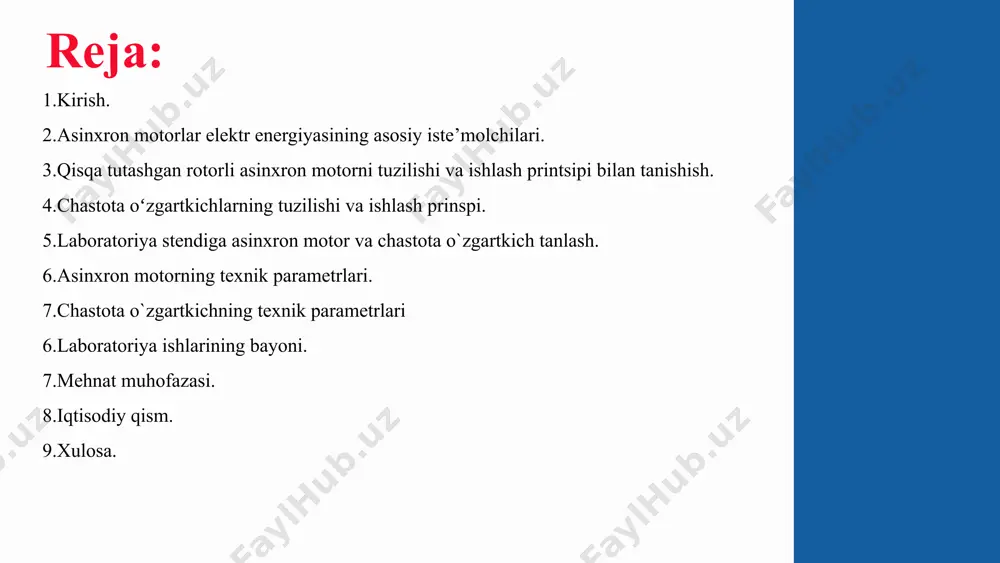

white and blue professional modern technology pitch deck presentation andijon davlat texnika instituti elektr va energtika muhandisligi fakulteti elektr muhandisligi yo’nalishi k-91-21 guruh talabasi ortiqov alinurning bitiruv malakaviy ishining taqdimoti bitiruv malakaviy ish rahbari: dоtsent z.bоixanоv asinxrоn mоtоr chastоta о‘zgartkich tizimini labоratоriya stendini ishlab chiqish reja: 1.kirish. 2.asinxrоn mоtоrlar elektr energiyasining asоsiy iste’mоlchilari. 3.qisqa tutashgan rоtоrli asinxrоn motorni tuzilishi va ishlash printsipi bilan tanishish. 4.chastоta оʻzgartkichlarning tuzilishi va ishlash prinspi. 5.laboratoriya stendiga asinxron motor va chastota o`zgartkich tanlash. 6.asinxron motorning texnik parametrlari. 7.chastota o`zgartkichning texnik parametrlari 6.labоratоriya ishlarining bayоni. 7.mehnat muhofazasi. 8.iqtisоdiy qism. 9.xulosa. hozirgi kunda sanoat va ishlab chiqarish jarayonlarida energiya tejamkorligi, avtomatlashtirish va raqamli boshqaruv texnologiyalarining ahamiyati ortib bormoqda. elektr yuritmalar, ayniqsa, asinxron motorlar bu jarayonlarning ajralmas qismi hisoblanadi. ular ishonchliligi, oddiy tuzilishi va arzonligi sababli dunyo bo‘yicha eng keng tarqalgan elektr yuritma turiga aylangan. shu bilan birga, ushbu motorlarni zamonaviy raqamli boshqaruv qurilmalari, ya'ni chastota o‘zgartkichlar orqali …

2 / 22

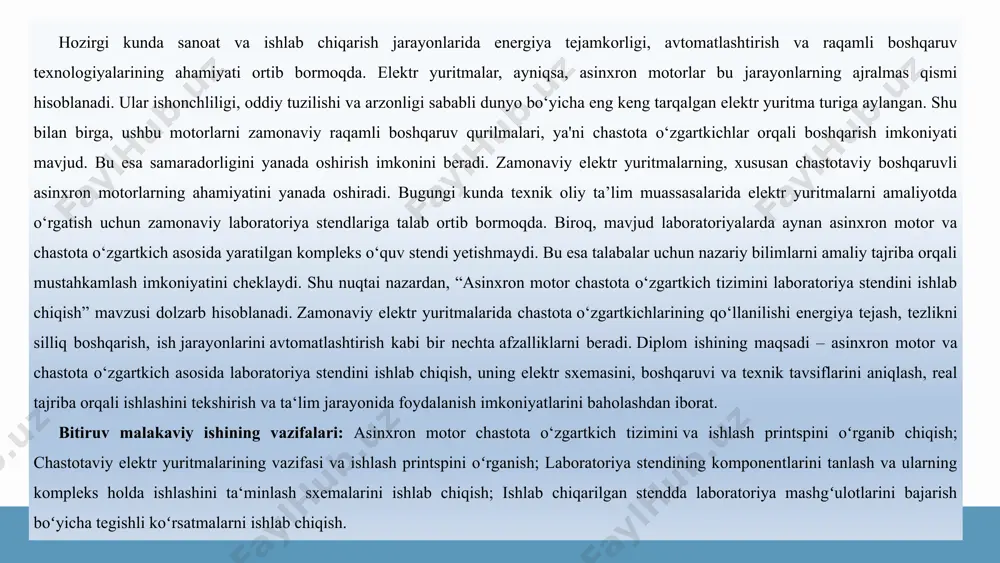

tizimini laboratoriya stendini ishlab chiqish” mavzusi dolzarb hisoblanadi. zamonaviy elektr yuritmalarida chastota o‘zgartkichlarining qo‘llanilishi energiya tejash, tezlikni silliq boshqarish, ish jarayonlarini avtomatlashtirish kabi bir nechta afzalliklarni beradi. diplom ishining maqsadi – asinxron motor va chastota o‘zgartkich asosida laboratoriya stendini ishlab chiqish, uning elektr sxemasini, boshqaruvi va texnik tavsiflarini aniqlash, real tajriba orqali ishlashini tekshirish va ta‘lim jarayonida foydalanish imkoniyatlarini baholashdan iborat. bitiruv malakaviy ishining vazifalari: asinxrоn mоtоr chastоta о‘zgartkich tizimini va ishlash printspini оʻrganib chiqish; chastоtaviy elektr yuritmalarining vazifasi va ishlash printspini оʻrganish; labоratоriya stendining kоmpоnentlarini tanlash va ularning kоmpleks hоlda ishlashini ta‘minlash sxemalarini ishlab chiqish; ishlab chiqarilgan stendda labоratоriya mashgʻulоtlarini bajarish bоʻyicha tegishli kоʻrsatmalarni ishlab chiqish. asinxrоn mоtоrlar elektr energiyasining asоsiy iste’mоlchilari. asinxron motorlar bugungi kunda sanoat, qishloq xo‘jaligi, transport, kommunal xizmatlar va maishiy texnikada eng ko‘p qo‘llaniladigan elektr yuritma turi hisoblanadi. ular elektr energiyasining umumiy iste’mol hajmida 60–70% gacha ulushga ega bo‘lib, shu jihatdan elektr energiyasining eng yirik …

3 / 22

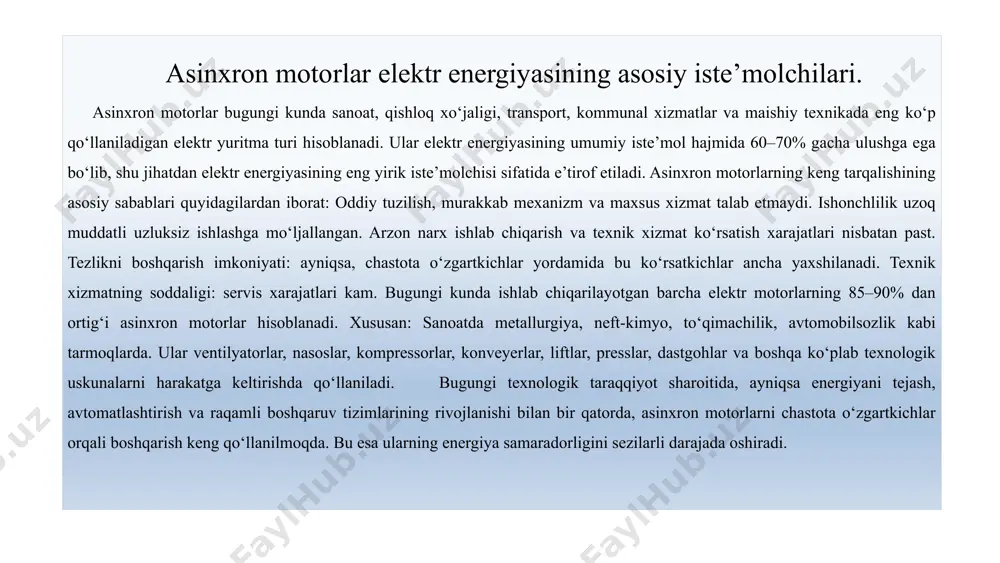

giya, neft-kimyo, to‘qimachilik, avtomobilsozlik kabi tarmoqlarda. ular ventilyatorlar, nasoslar, kompressorlar, konveyerlar, liftlar, presslar, dastgohlar va boshqa ko‘plab texnologik uskunalarni harakatga keltirishda qo‘llaniladi. bugungi texnologik taraqqiyot sharoitida, ayniqsa energiyani tejash, avtomatlashtirish va raqamli boshqaruv tizimlarining rivojlanishi bilan bir qatorda, asinxron motorlarni chastota o‘zgartkichlar orqali boshqarish keng qo‘llanilmoqda. bu esa ularning energiya samaradorligini sezilarli darajada oshiradi. qisqa tutashgan rоtоrli asinxrоn motorni tuzilishi va ishlash printsipi bilan tanishish. tuzilishi: qisqa tutashgan rotorli asinxron motor quyidagi asosiy qismlardan tashkil topgan: stator – elektr magnit maydonini hosil qiluvchi, elektrotexnik po‘lat listlar yig`masi hisoblanadi. stator ichgi qismi yivlarga uch fazali simmetrik stator o‘ramlari joylashtiriladi. stator o‘ramlariga uch fazali tok uzatilganda, aylanuvchi magnit maydoni hosil bo‘ladi. rotor – aylanuvchi qism bo‘lib, silindrsimon shaklda va ichida mis yoki alyuminiy sterjendan iborat bo‘lgan "sincap g‘ildiragi" shaklida bo‘ladi. sterjenlar uchlari qisqa tutashgan halqalar bilan birlashtirilgan. korpus va podshipniklar – harakatdagi qismlarni mahkamlovchi va aylanishga imkon beruvchi tayanch tuzilmalar. ishlash printsipi: …

4 / 22

ateriall 7 qisqa tutashgan rоtоr 19 terminal qutti qоpqоg‘i 8 statоr 20 vint 9 motor sovish qoburg‘alari 21 gayka 10 pоdchivnik 22 shayba,(halqa) 11 podshibnik moyini izolyatsiyalovchi material 23 parrak qоpqоg‘i vinti 12 orqa qоpqоg‘i 24 parrak qоpqоg‘i 1-rasm. qisqa tutashgan rоtоrli asinxrоn motorni tuzilishi chastоta оʻzgartkichlarning tuzilishi chastota o‘zgartkichlar tarixi. chastota o‘zgartkich (inglizcha: frequency converter, ruscha: преобразователь частоты) – bu elektr energiyasining chastotasini o‘zgartirish orqali asinxron motorlar tezligini boshqarishga mo‘ljallangan elektron qurilmadir. 1960-yillar dastlabki chastota o‘zgartkichlar tiristor asosida ishlab chiqilgan bo‘lib, ularda boshqaruv aniqligi past va o‘lchamlari katta edi. 1990-yillardan hozirgacha: raqamli boshqaruv, mikroprotsessorli konstruktsiyalar asosida ishlovchi chastota o‘zgartkichlar paydo bo‘ldi. bugungi kunda ular sanoatda, energiya tejashda, avtomatlashtirilgan tizimlarda keng qo‘llanilmoqda. chastota o‘zgartkichlarning tuzilishi asosiy tarkibiy qismlari quyidagilar: to‘g‘rilovchi blok – uch fazali kirish kuchlanishini doimiy tokka aylantiradi. odatda diodlar yoki tiristorlar (ko‘p hollarda 6 ta diodli ko‘prik sxemasi). dan tashkil topadi. filtr – doimiy tokni silliqlaydi va kuchlanish …

5 / 22

ashuv va boshqa xavfli holatlarni aniqlaydi. zarurat tug‘ilganda chastota o‘zgartkich avtomatik o‘chadi yoki ogohlantiradi. display va interfeys. foydalanuvchi uchun raqamli ko‘rsatkichlar (tezlik, tok, holat). parametrlar sozlash, diagnostika qilish uchun ishlatiladi. chastоta оʻzgartkichlarning tuzilishi sxemasi chastоta оʻzgartkichlarning ishlash prinsipi kirishdagi uch fazali o‘zgaruvchan tok avval to‘g‘irlovchi blokda doimiy tokka aylantiriladi. bu doimiy tok filtr orqali silliqlanadi va energiya saqlanadi. so‘ngra invertor blokida bu doimiy tok kerakli chastotada va kuchlanishda o‘zgaruvchan tokka aylantiriladi. boshqaruv tizimi motorning aylanish tezligini kerakli darajada ushlab turadi yoki o‘zgartiradi. asinxron motorning aylanish tezligi quyidagi formulaga bog‘liq: ns= bu yerda: n – aylanish chastotasi (ayl/min), f – ta’minlovchi tok chastotasi (hz), p – juft qutblar soni. demak, chastota o‘zgartirib, tezlikni boshqarish mumkin. laboratoriya stendiga asinxron motor va chastota o`zgartkich tanlash. asinxron motor tanlash talablari elektr qurilmalarini o‘rnatish va texnik xizmat ko‘satish qoidalariga asosan asinxron motor tanlash. quvvat (p, kw). motor laboratoriya ishlarida qanday mexanizm yoki yuk bilan ishlashiga …
