1 / 22

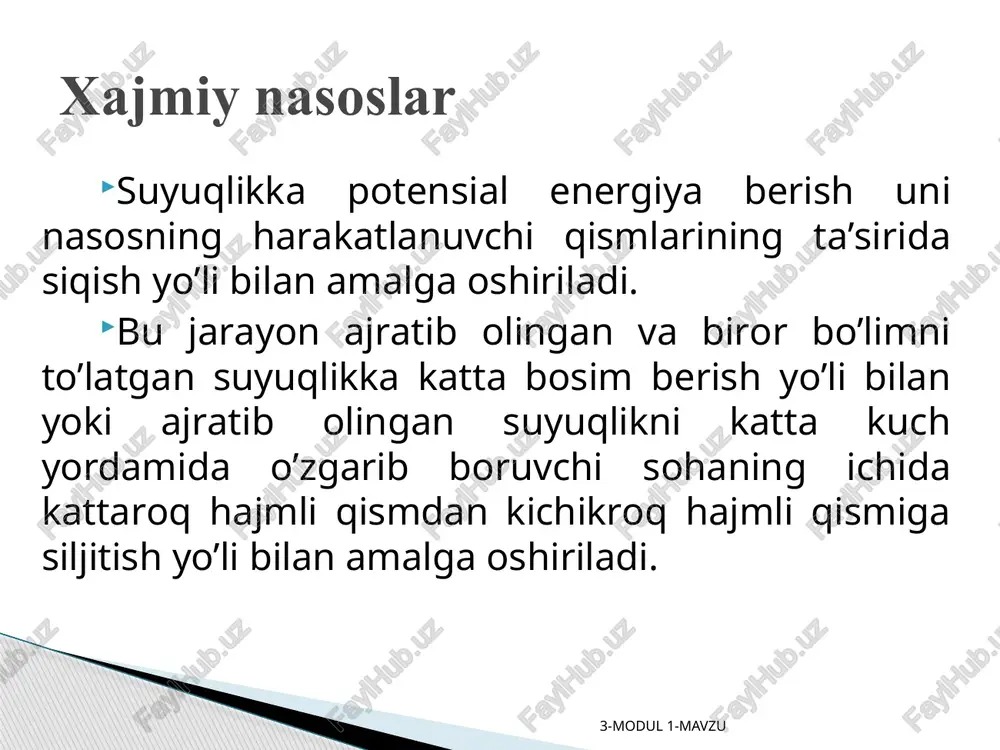

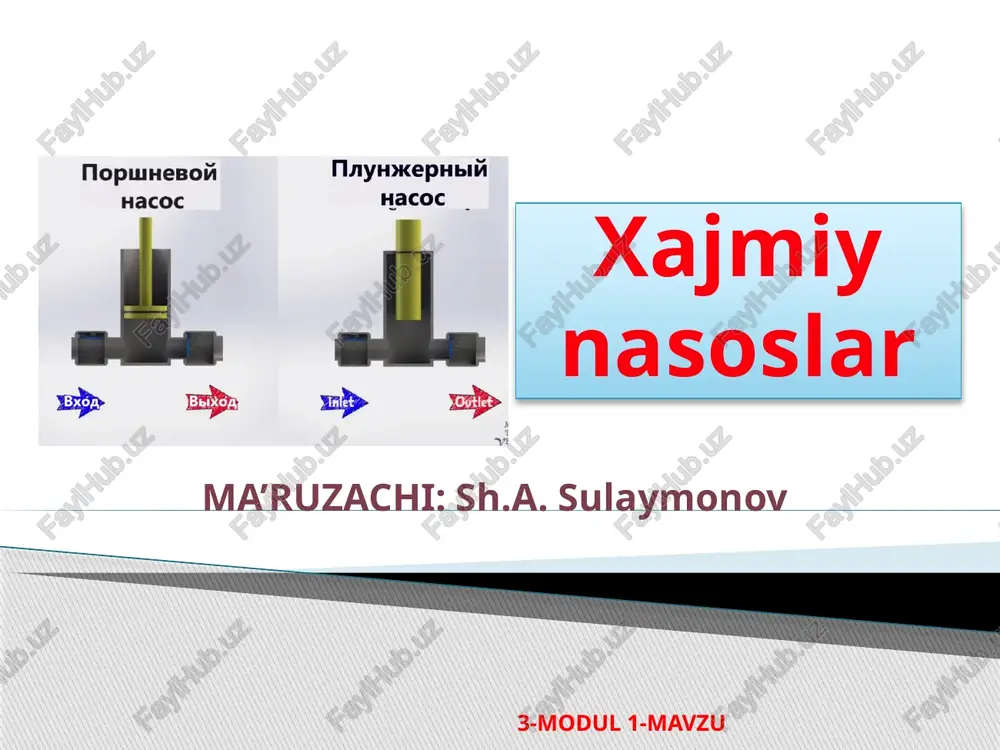

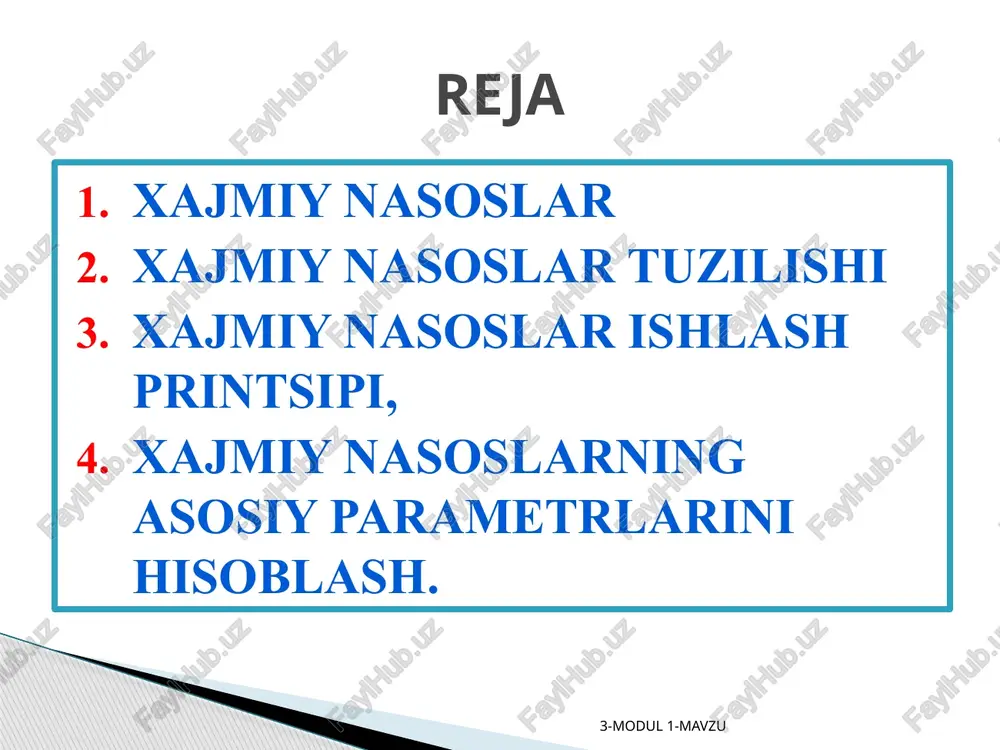

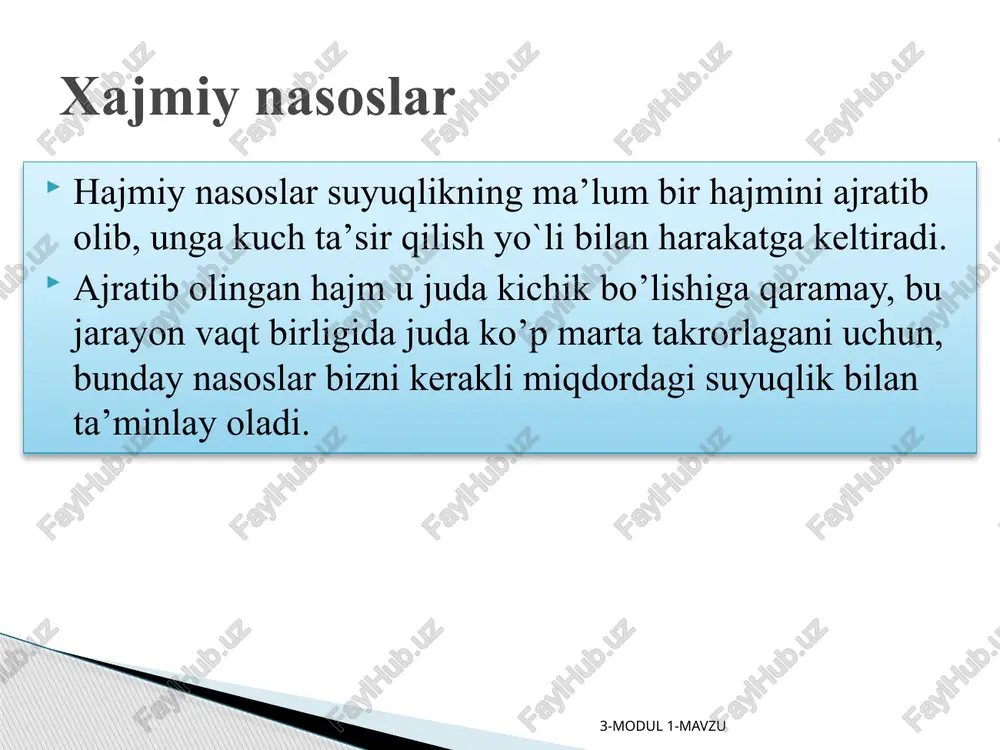

xajmiy nasoslar tuzilishi va ishlash printsipi, ularning asosiy parametrlarini hisoblash. xajmiy nasoslar ma’ruzachi: sh.a. sulaymonov 3-modul 1-mavzu xajmiy nasoslar xajmiy nasoslar tuzilishi xajmiy nasoslar ishlash printsipi, xajmiy nasoslarning asosiy parametrlarini hisoblash. reja 3-modul 1-mavzu hajmiy nasoslar suyuqlikning ma’lum bir hajmini ajratib olib, unga kuch ta’sir qilish yo`li bilan harakatga keltiradi. ajratib olingan hajm u juda kichik bo’lishiga qaramay, bu jarayon vaqt birligida juda ko’p marta takrorlagani uchun, bunday nasoslar bizni kerakli miqdordagi suyuqlik bilan ta’minlay oladi. xajmiy nasoslar 3-modul 1-mavzu energiya nuqtai nazaridan qaraganda, hajmiy nasoslar ajratib olingan xajmdagi suyuqlikning potensial energiyasini oshirib beradi. bu potensial energiyadan ikki xil usulda foydalanish mumkin: suyuqlikni yuqorida ko’tarish yoki trubada oqizish; foydali ish bajarish yoki ikkinchi bir mexanizmni harakatga keltirish. birinchi holda suyuqlikka energiya berayotgan mexanizm nasos sifatida ishlasa, ikkinchi holda gidrouzatma sifatida ishlaydi. xajmiy nasoslar 3-modul 1-mavzu suyuqlikka potensial energiya berish uni nasosning harakatlanuvchi qismlarining ta’sirida siqish yo’li bilan amalga oshiriladi. bu …

2 / 22

shinalardir. xajmiy nasoslar 3-modul 1-mavzu xajmiy nasoslar klassifikasiyasi 3-modul 1-mavzu porshenli va plunjerli nasoslarning tuzilishi 3-modul 1-mavzu porshenli nasos qurilmasining eng sodda sxemasi rasmda keltirilgan. bu nasoslarda suyuqlikning so’rilishi va haydalishi porshen yoki plunjerning silindrda ilgarilama-qaytma harakatiga asoslangan. bunda porshen 3 yoki plunjer 3 tarkibida shtok 2 bo’lgan krivoship-shatunli mexanizm 1 yordamida harakat qiladi. porshen (plunjer) silindr ichida qaytma (orqaga) harakat qilganida uning oldidagi ish bo’lmasining hajmi ortib siyraklanish hosil bo’ladi. bu siyraklanish ma’lum bir chegaraga yetganida ish bo’lmasidagi bosim bilan tirgak klapan 7 ostidagi xrapovikda bo’lgan bosim orasidagi farq so’rish klapani 4 ni oshadi va suyuqlik so’rish trubasi 6 orqali ish bo’lmasiga kiradi. so’rish jarayoni porshen (plunjer) o’zining eng chekka so’rish chegarasiga yetguncha davom etadi. porshenli va plunjerli nasoslarning tuzilishi va ishlash prinsipi 3-modul 1-mavzu yuqorida aytganimizdek porshenli nasoslar yuqori bosim kerak bo’lgandagina ishlatiladi. amalda, ko’p hollarda, porshenli nasoslar markazdan qochma nasoslarni siqib chiqaradi. hajmiy gidrouzatmalar tarkibida ishlayotgan nasoslar …

3 / 22

shqa qismlarida ham bo’ladi. porshenli va plunjerli nasoslarning kamchiligi 3-modul 1-mavzu porshen orqaga harakat qilaboshlashi bilan silindrdagi bosim kamayib, haydash klapani yopiladi. bosim pasayib borib (dc chizig’i) pc ga yetganidan so’ng yana so’rish klapani ochilib, surish jarayoni boshlanadi. klapanlar ochilishining boshida (a va c nuqtalar) so’rish inersiya kuchi ta’sirida o’zgarib turadi. xajmiy nasoslarning asosiy parametrlarini hisoblash. 3-modul 1-mavzu porshenning suyuqlikka bergan quvvati indikator quvvat deyiladi va quyidagicha aniqlanadi: xajmiy nasoslarning asosiy parametrlarini hisoblash. bu yerda: s – porshenning yuzi; l – porshenning yo’li; pxi – indikator bosimi; n – aylanishlar soni. 3-modul 1-mavzu indikator quvvat foydali quvvat bilan quyidagicha bog’langan: bu yerda ηu – indikator fik. oddiy bir harakatli porshenning nazariy sarfi quyidagi formula bilan hisoblanadi. bu yerda: s – porshenning yuzi; l – porshenning yo’li; n – aylanishlar soni. 3-modul 1-mavzu haqiqiy sarfning nazariy sarfga nisbati hajmiy foydali ish koeffisiyenti deyiladi va haqiqiy sarf qx ning nazariy sarf qn …

4 / 22

tli 1.016 olti harakatli 1.047 yetti harakatli 1.008 sakkiz harakatli 1.026 to’qqiz harakatli 1.005 bu jadvaldan ko’rinib turibdiki, nasoslarning harakat tartibi ortishi bilan ularning so’rishi tekislanib borar ekan. demak, harakat tartibini oshirish yo’li bilan nasoslarning so’rishini tekislash mumkin. bunda harakat tartibi toq bo’lgan nasoslar uchun so’rish grafigi tekisroq bo’lishini nazarda tutish kerak. bir va ko’p harakatli nasoslarning notekisligi quyidagicha bo’ladi: 3-modul 1-mavzu bu nasoslar ishlash prinsipi bo’yicha oddiy bir harakatli plunjerli nasoslarga o’xshaydi va suspenziyalar hamda metall qismlarning yemirilishiga katta ta’sir qiluvchi aktiv suyuqliklarni so’rishda ishlatiladi. nasosning silindri 1 va plunjeri so’rilayotgan suyuqlikdan elastik to’siq 3 – diafragma (membrana) bilan ajratilgan bo’lib, to’siq yumshoq rezina yoki maxsus po’latdan ishlanadi. plunjer orqaga yurganda diafragma bo’lmasining o’ng qismida siyraklanish hosil bo’ladi. diafragmali nasoslar. 3-modul 1-mavzu nasosning so’rilayotgan suyuqlikka tegib turadigan qismlari (ish bo’lmasi, klapanlar va h.) kislotaga chidamli materiallardan ishlanadi yoki kislotaga chidamli moddalar bilan qoplanadi. bu nasoslarning indikator diagrammasi va so’rish …

5 / 22

image7.wmf image8.wmf oleobject2.bin oleobject3.bin image9.wmf image10.wmf oleobject4.bin oleobject5.bin image11.wmf image12.wmf image13.wmf image14.wmf oleobject6.bin oleobject7.bin oleobject8.bin oleobject9.bin image15.jpeg image16.jpeg image17.wmf image18.wmf image19.wmf image20.gif nopwheson hacoc nayhkephbin > hacoc a pa as te hajmiy nasoslar [ 1 porshenli rotorli nasoslar nasoslar i valli to gti ta'sirl] kolovorotii kulisali nasoslar nasoslar nasoslar nasoslar i [ =" krivoshipli kulachokli tekis kolovortli vintli ‘aylanma porshenli| | plastinkali nasoslar nasoslar nasoslar nasoslar nasoslar nasoslar i [taqsimlovchi [taqsimlovchi shestemyali_ | [kulachokli radial “aksial ikiapanli nasoslar| |llapansiznasoslar| |nasoslar nasoslar nasoslar nasoslar ou s kgm sln p n xi u / , 60 = u f u n n h = 60 n sl q n = n x q q q = h . t u c x h h p p h + + - = g g . n c x f h h h h + - = m f f h q n g …
