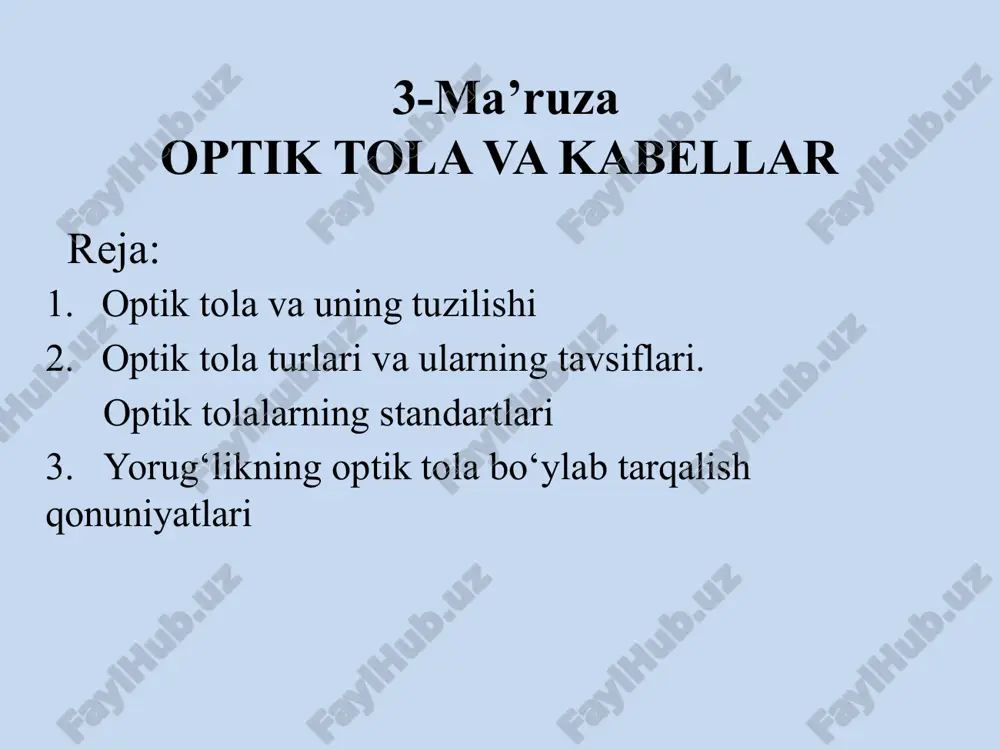

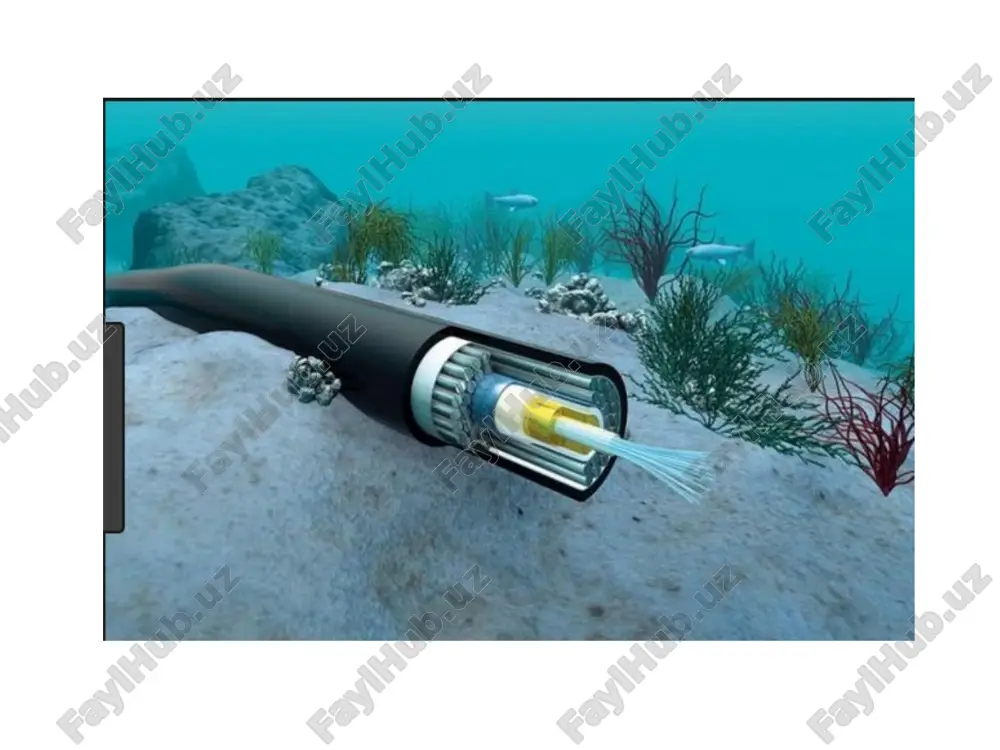

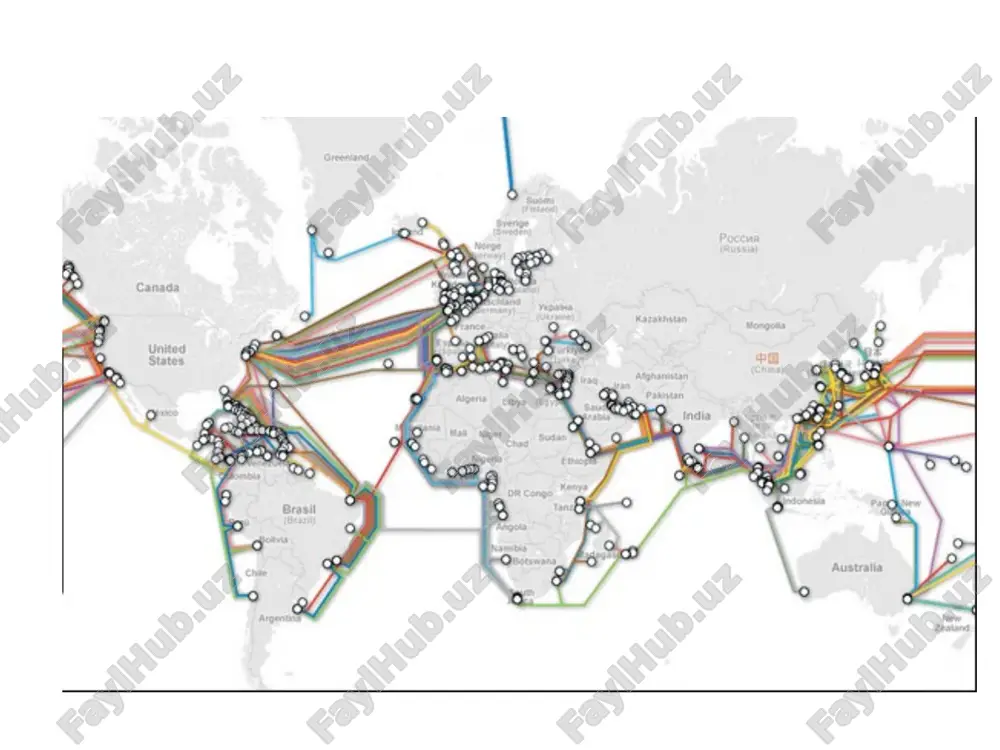

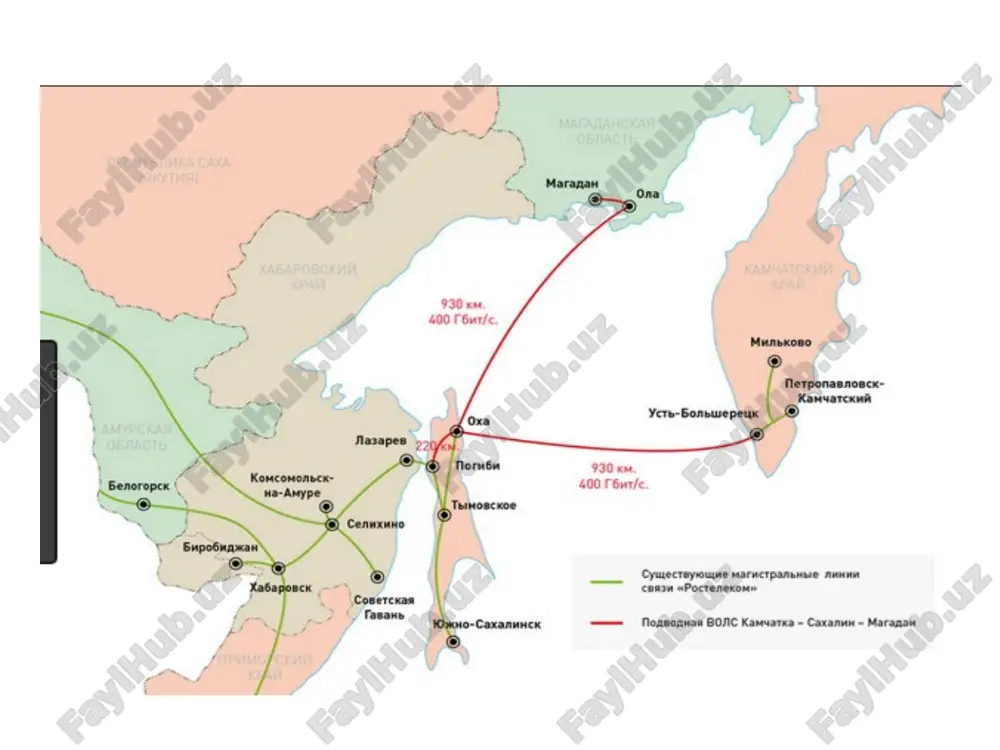

3-ma’ruza 3-ma’ruza optik tola va kabellar reja: optik tola va uning tuzilishi optik tola turlari va ularning tavsiflari. optik tolalarning standartlari 3. yorug‘likning optik tola bo‘ylab tarqalish qonuniyatlari ortik tola va uning tuzilishi toa tizimida ortik tebranishlarni tarqalishini chegaralovchi va yorug’lik energiyasi oqimini berilgan yo’nalishda yo’naltiruvchi, uzatish va qabul qilish qismlarini bog’lab turuvchi muhit ortik tolalar deyiladi. ortik tola o’zak va qobiqdan iborat bo’ladi. ular qiymat bo’yicha bir-biriga yaqin turli sindirish ko’rsatkichlariga ega. o’zak uzatuvchi muhit, qobiq esa o’zi va o’zak orasida chegara xosil qiladi. bu chegara yorug’likni yo’naltiruvchi fizik kanalni shakllantirib, u orqali signal uzatiladi. ortik tolaning tuzilishi yoruglik nuri qobiq tashqi plastik qoplama o’zak optik yorug‘lik uzatgichlarining sindirish ko‘rsatkichi quyidagi munosabat bilan aniqlanadi: bu erda  va  - mos ravishda yorug‘lik uzatuvchi muhitning nisbiy dielektrik va magnit singdiruvchanliklari. materiallar nomi sindirish ko‘rsatkichlari, n yorug‘likning turli materiallardagi tezligi, sm, km/sek. vakuum 1,0 300 000 havo 1,0003 300 000 …

2 / 26

a=7...10mkm; v=125mkm; s=250mkm; 400mkm; 500mkm; 600mkm; 900mkm; tola o'zagi himoyalovchi qoplam tola qobig'i a v s optik tolaning geometrik o'lchamlari 0 0,5 1,0 1,5 2,0 2,a5 3,0 -0,5 -25 -15 -5 -0 5 15 25 a) 0 0,1 0,2 0,3 0,5 0,6 0,8 -0,1 -25 -15 -5 -0 5 15 25 b) 0,4 0,7 0,9 r,mkm r,mkm a) - rog’onali sindirish ko’rsatkichli bir modali standart sf ortik tola; b) - maxsus uch tishli, w ko’rinishga ega sindirish ko’rsatkichli, disrersiyasi nolga siljigan bir modali ortik tola. bir modali ot lar turli ortik tolalardan yorug’lik nurining tarqalishi va ularning sindirish ko’rsatkichlari ko’rinishlari dispersiya n1 p t1 t2 t2 chiqish impulsi kirish impulsi yuqori tartibli moda quyi tartibli moda n2 t1 kirish impulsi kirish impulsi chiqish impulsi chiqish impulsi n2 n1 n2 b) p p d) t1 t2 a) n1 dispersiya strukturaviy parametr yoki normallashtirilgan chastota na – sonli apertura; λ – to'lqin …

3 / 26

hamda abonent kirish tarmoqlarida foydalanish uchun mo’ljallangan bir modali optik tola va shu tola asosidagi optik kabel tavsilotlari optik tolalarning standartlari kabelni bukulish sabablari: ok ni devor qirralarida bukilishi (a), kross qurilmasida ot uzunligining qo’shimcha qoldirilishi (b), tortilgan ok ning mahkamlanishi (v) (a) (b) (v) g.652 va g.657 turdagi optik tolalarni 10 mm diametrli egishdagi yoqotishlari yorug‘likning optik tola bo‘ylab tarqalish qonuniyatlari yorug’lik bir materialdan boshqasiga o'tganda uning tarqalish tezligi o'zgaradi, bu harakat yorug’likning to'g’ri yo'nalishdan og’ishi sinishiga olib keladi. yorug’lik nurini faqat o’zak bo’ylab tarqalish shartlari n1>n2, ө1>өkr nur ot o’zagiga apertura burchagi doirasida tushishi kerak a) b) v) n1 n2 n1 n2 n1 n2 ө1 ө1=өkr ө1 ө2 ө2 ө2 tushgan nur sinish natijasida hosil bo’lgan nur ikki muhit chegarasi perpendikulyar ө1=ө2 yorug’lik nuri sindirish ko'rsatkichi katta muhitdan sindirish ko'rsatkichi kichik muhitga o'tganda, ikki muhit chegarasida nur perpendikulyardan og’adi. tushish burchagi ө1 kichik bo'lganda (a-rasm) singan nur to'liq …

4 / 26

niqlanadi: ortik tolada yorug’lik nurining tarqalishi apertura doirasiga mos keluvchi nurlar yo’naluvchi, aperturadan tashqaridagi nurlar nurlanuvchi nurlar deyiladi. optik tola parametrlarining tipik qiymatlari ot turi (kvars shishasi) o‘zak diametri, mkm na tola o‘zagiga maksimal tushish burchagi, grad. ∆n ko‘p modali ot 50 – 200 0,25 – 0,5 20 – 30 0,005 – 0,02 bir modali ot 5 – 12 0,12 – 0,25 5 - 8 0,002 – 0,01 nazorat savollari optik tolaning optik aloqa tizimidagi o'rniga tafsiv bering. optik tola qanday tuzilgan? optik tola qanday materiallardan tayyorlanadi? tolali optik aloqa tizimida qo'llaniladigan optik tolalarning qanday turlari mavjud? ularga tafsiv bering. tolali optik aloqa tizimlarida optik tolalarning qanday standart-laridan keng foydalaniladi? ularga tafsiv bering. qaysi holatda yorug'lik nuri faqatgina o'zak bo'ylab tarqaladi? ikki muhit chegarasidagi tekislikka tushgan yorug'lik nurining tushish va sinish burchaklari orasidagi bog'lanishni ifodalovchi snellius qonuni qanday munosabat bilan aniqlanadi? optik tolaning muhim parametrlaridan biri - sindirish ko'rsatkichining nisbiy …

5 / 26

png image14.wmf oleobject8.bin image15.wmf oleobject9.bin m e × = n (%) n n d (%) n n d na λ d π v × × = ) 2 g g ( 2 v n 2 + » 2,405 na λ d π v n 2 n 2 a kr /docprops/thumbnail.jpeg
