cho‘zilish va siqilishda statik noaniq masalalar

PPT 9 стр. 2,8 МБ Бесплатная загрузка

9 стр.

FaylHub.uz

Скачать через Telegram

Размер 2,8 МБ

Тип файла PPT

Страницы 9

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 9

cho'zilish va siqilish deformatsiyasida uchraydigan statik noaniq masalalar. cho‘zilish va siqilishda statik noaniq masalalar reja: statik aniqmas masalani statik .aniq maslardan farqi statik aniqmas masalani statik .aniq maslardan farqi statik noaniq sistema deb, noma'lum zo'riqishlari soni «m» ularni aniqlash uchun tuzilgan statikaning muvozanat tenglamalari soni «s» dan ortiq bo'lgan konstruktsiyaga, yani m > s holatga aytiladi. sistemaning noaniq darajasini m – s = 1 bo'lsa, sistema 1 marta, 2 ga teng bo'lsa, 2 marta statiknoaniq bo'ladi. noma'lum zo'riqishlar soni statika tenglamalari sonidan m–s ga ko'p bo'lganligi uchun ularni aniqlash uchun m–s ta qo'shimcha tenglamalar tuziladi. bu tenglama-larni sistemening defor-matsiyalanish shaklidan foyda-lanib tuziladi.   0321 pnnny rasmda av brus 3-ta sterjenga osib qo'yilgan va r kuch ta'sir ettirilgan. brusni absolyut qattiq va vaznsiz deb qabul qilamiz. 1 va 3 sterjenlarning bikirligi bir xil va e1f1ga teng, o'rtadagi 2 - sterjenning bikrligini e2f2 ga teng deb olamiz. sterjenlarda (tortqichlarda) hosil bo'ladigan …

2 / 9

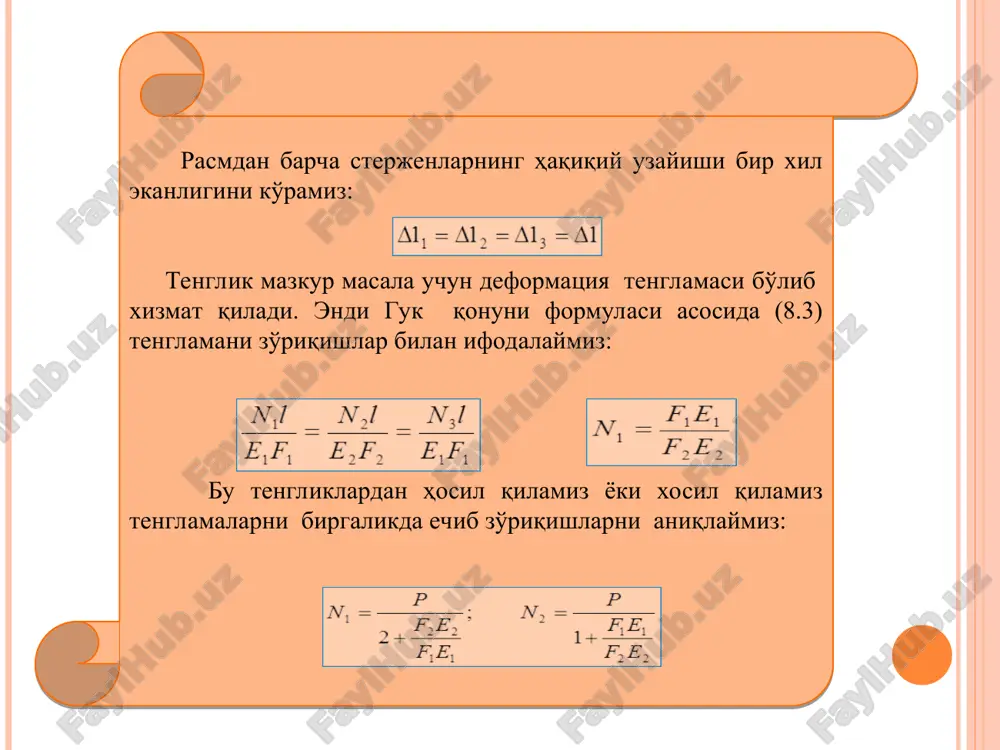

bo'lib xizmat qiladi. endi guk qonuni formulasi asosida (8.3) tenglamani zo'riqishlar bilan ifodalaymiz: bu tengliklardan hosil qilamiz yoki xosil qilamiz tenglamalarni birgalikda echib zo'riqishlarni aniqlaymiz: uzunligi l birligi, bikirligi ef ga teng bo'lgan sterjenga t0 xarakat ta'sir etadi (8.2-rasm). statikaning muvozanat tenglamasidan masalaning statik noaniqligi ko'rinadi. deformatsiya tenglamasini sterjenning o'ng tayanchdagi ko'chish nolga tengligi shartidan hosil qilamiz. bu erda  - materialning haroratdan kengayishi koeffitsienti (o'lcham birligi 1/grad ), t = t1 – t2 (5.8) dan yoki: harorat bilan bog'liq bo'lgan statik noaniq masalalar  = e t demak, sterjen kesimidagi kuchlanish sterjenning uzunligi ℓ va ko'ndalang kesimiga f bog'liq emas ekan. agarda sterjenning ko'ndalang kesim yuzasi f ma'lum bo'lsa, sterjen kesimidagi zo'riqishni ham aniqlash mumkin. n = ·f = ef t 3.1-rasm statik noaniq masalalar ko'chishlar tenglamasi sistemaning deformatsiyalanish shartlarini ko'rishdan kelib chiqadi. quyidagi ikki uchi mutlaq bikr mahkamlangan sterjen kesimlaridagi zo'riqishlarni aniqlashni ko'raylik. (3.1-rasm). tayanchlarni tashlab yuborib, ularning …

3 / 9

uyidagicha tuziladi: ya'ni hamma kuchlarning birgalikdagi ta'siridagi ko'chish har bir kuchning alohida ta'siridagi ko'chishlarning algebraik yig'indisiga teng bo'ladi. 3.2-rasm reaktsiya kuchlari aniqlanganidan so'ng bu sterjen statik aniq sterjenga aylanib qoldi, endi kesish usulidan foydalanib, ichki kuch va kuchlanishlarni yuqorida ko'rilgan misollardagi kabi topish mumkin. olingan bu munosabat (3.1) ga qo'yilsa, kelib chiqadi. reaktsiya kuchlarining qiymati musbat chiqdi, bu tanlangan reaktsiya kuchlarining yo'nalishlari asliga muvofiqligini ko'rsatadi. slide 1 slide 2 slide 3 slide 4 slide 5 slide 6 slide 7 slide 8 slide 9

4 / 9

cho‘zilish va siqilishda statik noaniq masalalar - Page 4

5 / 9

cho‘zilish va siqilishda statik noaniq masalalar - Page 5
