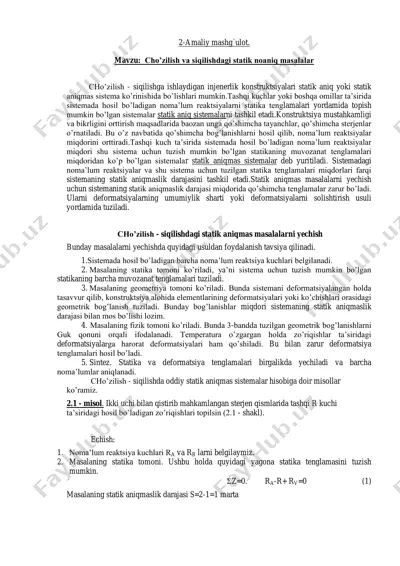

2-amaliy mashg`ulot. mavzu: cho’zilish va siqilishdagi statik noaniq masalalar cho’zilish - siqilishga ishlaydigan injenerlik konstruktsiyalari statik aniq yoki statik aniqmas sistema ko’rinishida bo’lishlari mumkin.tashqi kuchlar yoki boshqa omillar ta’sirida sistemada hosil bo’ladigan noma’lum reaktsiyalarni statika tenglamalari yordamida topish mumkin bo’lgan sistemalar statik aniq sistemalarni tashkil etadi.konstruktsiya mustahkamligi va bikrligini orttirish maqsadlarida baozan unga qo’shimcha tayanchlar, qo’shimcha sterjenlar o’rnatiladi. bu o’z navbatida qo’shimcha bog’lanishlarni hosil qilib, noma’lum reaktsiyalar miqdorini orttiradi.tashqi kuch ta’sirida sistemada hosil bo’ladigan noma’lum reaktsiyalar miqdori shu sistema uchun tuzish mumkin bo’lgan statikaning muvozanat tenglamalari miqdoridan ko’p bo’lgan sistemalar statik aniqmas sistemalar deb yuritiladi. sistemadagi noma’lum reaktsiyalar va shu sistema uchun tuzilgan statika tenglamalari miqdorlari farqi sistemaning statik aniqmaslik darajasini tashkil etadi.statik aniqmas masalalarni yechish uchun sistemaning statik aniqmaslik darajasi miqdorida qo’shimcha tenglamalar zarur bo’ladi. ularni deformatsiyalarning umumiylik sharti yoki deformatsiyalarni solishtirish usuli yordamida tuziladi. cho’zilish - siqilishdagi statik aniqmas masalalarni yechish bunday masalalarni yechishda quyidagi usuldan foydalanish tavsiya …

2 / 9

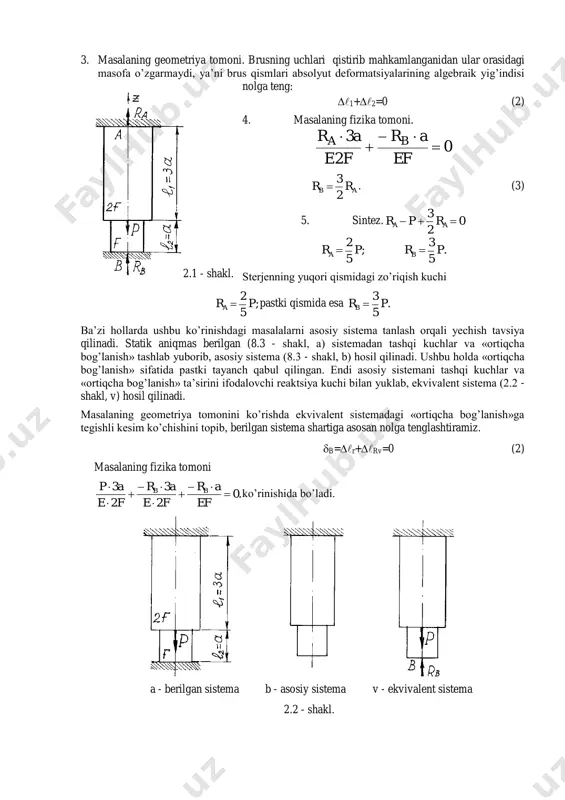

og’lanishlarni guk qonuni orqali ifodalanadi. temperatura o’zgargan holda zo’riqishlar ta’siridagi deformatsiyalarga harorat deformatsiyalari ham qo’shiladi. bu bilan zarur deformatsiya tenglamalari hosil bo’ladi. 5. sintez. statika va deformatsiya tenglamalari birgalikda yechiladi va barcha noma’lumlar aniqlanadi. cho’zilish - siqilishda oddiy statik aniqmas sistemalar hisobiga doir misollar ko’ramiz. 2.1 - misol. ikki uchi bilan qistirib mahkamlangan sterjen qismlarida tashqi r kuchi ta’siridagi hosil bo’ladigan zo’riqishlari topilsin (2.1 - shakl). echish: 1. noma’lum reaktsiya kuchlari ra va rb larni belgilaymiz. 2. masalaning statika tomoni. ushbu holda quyidagi yagona statika tenglamasini tuzish mumkin. z=0. ra-r+ rv=0 (1) masalaning statik aniqmaslik darajasi s=2-1=1 marta 3. masalaning geometriya tomoni. brusning uchlari qistirib mahkamlanganidan ular orasidagi masofa o’zgarmaydi, ya’ni brus qismlari absolyut deformatsiyalarining algebraik yig’indisi nolga teng: 1+2=0 (2) 4. masalaning fizika tomoni. 0 2 3     ef ar fe ar ba ab rr 2 3  . (3) 5. sintez. 0 2 3  …

3 / 9

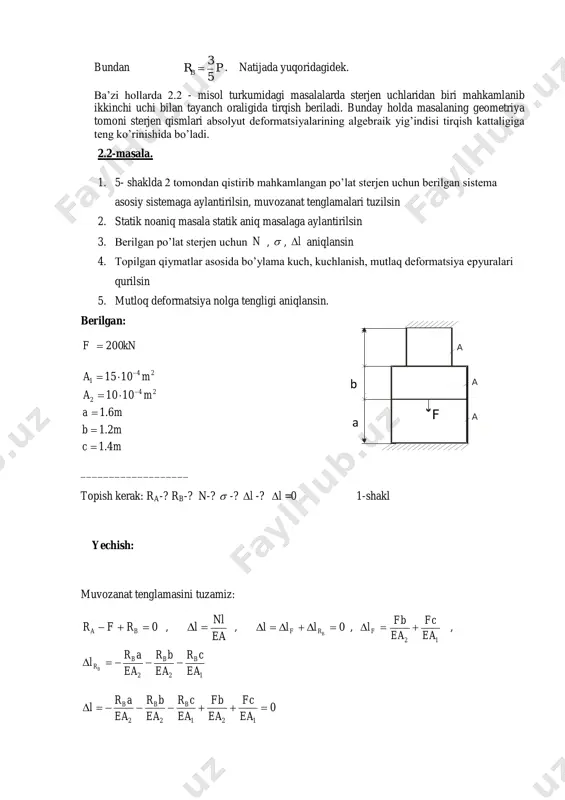

bo’ladi. a - berilgan sistema b - asosiy sistema v - ekvivalent sistema 2.2 - shakl. 2.1 - shakl. a b a a a f bundan prb 5 3  . natijada yuqoridagidek. ba’zi hollarda 2.2 - misol turkumidagi masalalarda sterjen uchlaridan biri mahkamlanib ikkinchi uchi bilan tayanch oraligida tirqish beriladi. bunday holda masalaning geometriya tomoni sterjen qismlari absolyut deformatsiyalarining algebraik yig’indisi tirqish kattaligiga teng ko’rinishida bo’ladi. 2.2-masala. 1. 5- shaklda 2 tomondan qistirib mahkamlangan po’lat sterjen uchun berilgan sistema asosiy sistemaga aylantirilsin, muvozanat tenglamalari tuzilsin 2. statik noaniq masala statik aniq masalaga aylantirilsin 3. berilgan po’lat sterjen uchun n ,  , l aniqlansin 4. topilgan qiymatlar asosida bo’ylama kuch, kuchlanish, mutlaq deformatsiya epyuralari qurilsin 5. mutloq deformatsiya nolga tengligi aniqlansin. berilgan: knf 200 mc mb ma ma ma 4.1 2.1 6.1 1010 1015 24 2 24 1        ___________________ topish kerak: ra-? …

4 / 9

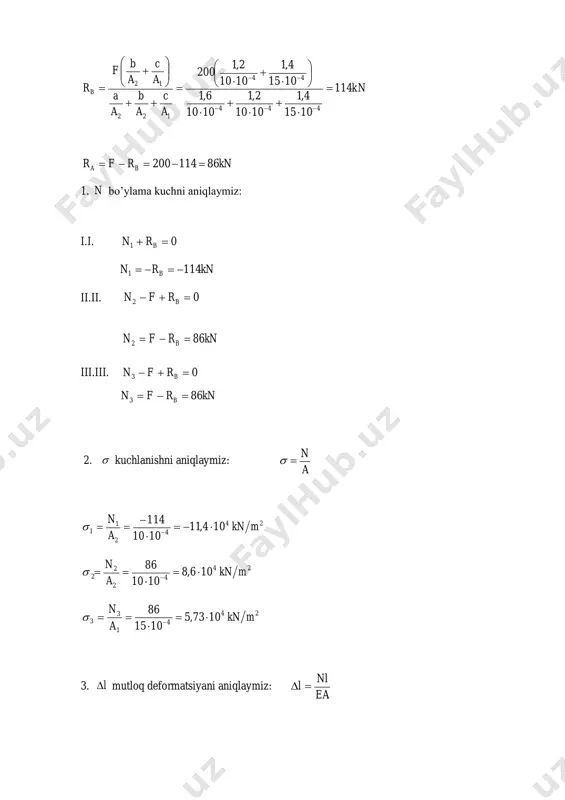

l o’ z-o’ zini tekshirish uchun savollar 1. qanday sistemalar statik aniqmas deb ataladi? 2. masalaning statik aniqmaslik darajasi qanday aniqlanadi? 3. statik aniqmas masalalarning yechish tartibini so’ zlab beringan? 4. qo’ shimcha – deformatsiya tenglamasi nimaga asoslanib tuziladi? 5. statik aniqmas masalalarning yechish usuli bilan statik aniq masalalarning yechish usuli o’ rtasida qanday farq bor? mustaqil yechish uchun misollar variantlari 2-jadval qator raqami shakl f a1 a2 a v s kn sm 2 m 1 1 150 14 18 1,5 1,2 0,8 2 2 200 15 10 1,6 1,2 1,4 3 3 250 12 24 1,4 1,8 2,2 4 4 300 17 14 1,8 2,5 1,5 5 5 350 10 20 2,1 1,4 1,6 6 6 400 19 18 0,8 1,2 1,4 7 7 450 11 22 2,2 2,4 1,8 8 8 360 16 15 1,8 1,5 2,8 9 9 280 14 24 1,5 0,6 1,4 10 0 320 …
